40Gbps Thunderbolt 3へアップグレード

BRD-UPGRTB3-E3

JAN/UPC:0732311012273
メーカー型番:BRD-UPGRTB3-E3
TEKWIND型番:SNT-BRD-UPGRTB3-E3

【BRD-UPGRTB3-E3の主な特長】
・40Gbps Thunderbolt 3アップグレードカードを簡単にインストール:既存のThunderbolt 2-to-PCIeカード拡張システム(1)の20Gbps Thunderboltインターフェイスボードと入れ替えるだけ
・広帯域幅用PCIeカードの高速性能を向上: 既存のシステムをアップグレードすることにより30~100% の帯域幅をインストールされた PCIeカードに増加
・2基のThunderbolt 3ポート装備: 1基目はコンピューターとの接続、2基目は 最大5台のThunderbolt(4)デバイスとのデイジーチェーンをサポート、USB周辺機器1台(5)、または4Kディスプレイ2台、或いは5Kディスプレイ1台(6)の接続をサポートします
・ThunderLok 3との互換性: Thunderboltコネクタリテイナークリップは接続したケーブルの断線を防止します

この製品を問い合わせる


製品イメージ

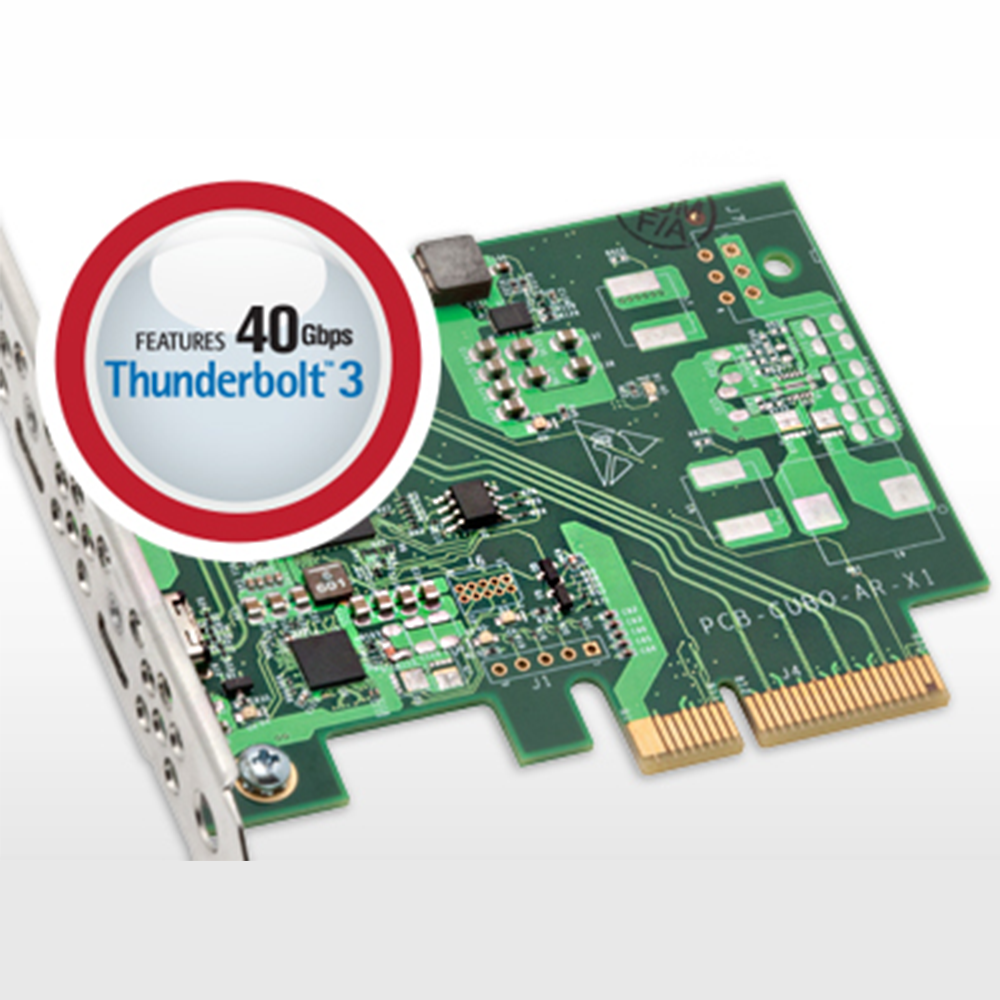

40Gbps Thunderbolt 3へアップグレード

イメージ1

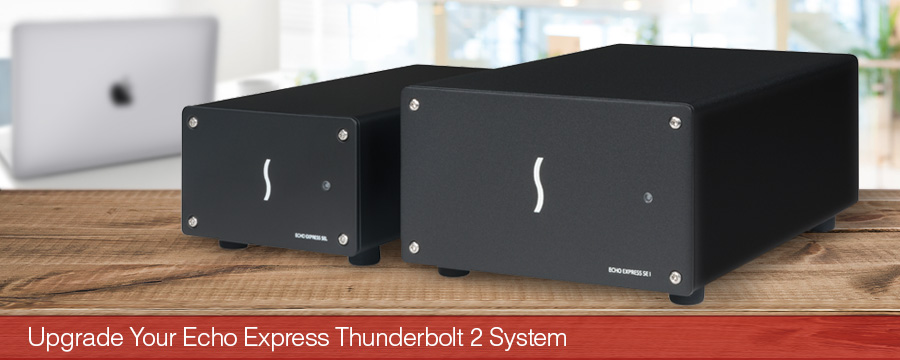

Sonnet はEcho Express Thunderbolt 2-to-PCIe カード拡張システム (と特定の Thunderbolt 2 アダプター製品)を簡単に40Gbps Thunderbolt 3(1)へアップグレードできるよう製品をデザインしました。既存のThunderboltインターフェイスボードをこのアップグレードボードと交換するだけで直ちにアダプターを必要とせずにThunderbolt 3装備のコンピューター(2)と接続が可能でThunderbolt 3の高性能が得られます。

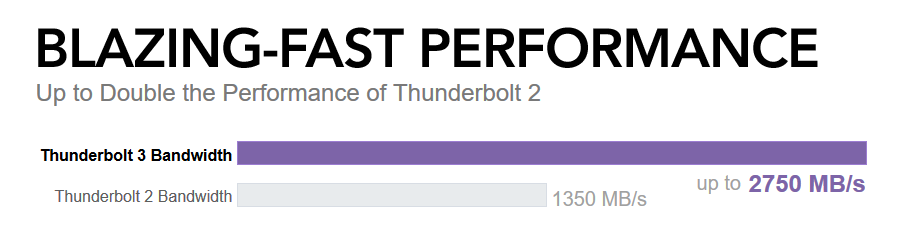

帯域幅の増幅とより高度のパフォーマンスを提供

Thunderbolt 3インターフェイスカードをインストールすることによりアップグレードされたEcho Express Thunderbolt 2システムはインストールする前と比べて帯域幅が30~100% 増加(詳細はパフォーマンスタブを参照)します。広帯域幅が要求される16Gb Fibre Channelや4K Video I/Oカードといった 高フレームレートのPCIeカードをアップグレードされたシステムにインストールすることでアップグレード以前より高度のパフォーマンス性能が得られます(3)。

パフォーマンスイメージ

利用イメージ

アダプター不要のアップグレード

アダプターを使用することよりThunderbolt 3アップグレードカードに交換することの利点:

帯域幅の増加

帯域幅の増加

このThunderbolt 3アップグレードカードは 40Gbpsに増加された帯域幅を提供します。一方、アダプターの場合、帯域幅はThunderbolt 2仕様の20Gbpsと制限されます。

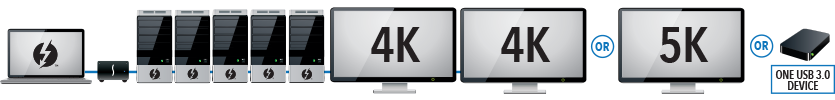

優れたThunderbolt 3デイジーチェーン機能

優れたThunderbolt 3デイジーチェーン機能

このアップグレードカードは40Gbps帯域幅のThunderboltチェーンにおいて Thunderbolt 3周辺機器の増設をサポートします。このサポートはThunderboltチェーン内で ダウンストリーム側のデバイス全てがThunderbolt またはThunderbolt 2機器のみの場合に限られます。

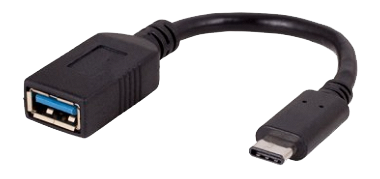

USBデバイスを接続

USBデバイスを接続

Sonnet Thunderbolt 3アップグレードカードは 10Gbps USB 3.1 Gen 2もサポートしており、USBデバイス1台を2基目のポートあるいは適切なケーブル(かアダプタ)(5)へ接続可。また、60Hzにおいて4Kディスプレイ2台ないし5Kディスプレイ1台(6)の接続に完全サポートします。

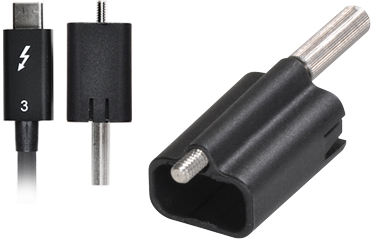

ThunderLok 3との互換性

ThunderLok3との互換性

Sonnet Thunderbolt 3アップグレードカードはThunderLok 3 Thunderbolt ケーブル固定クリップをサポートします。ThunderLok 3 (別売)はThunderbolt ケーブル(別売)を筐体(7)に安全に固定する製品で、簡単なインストールで使用開始できます。 ケーブルの先端をクリップに通し装着、そしてケーブルを接続、つまみネジでクリップと筐体とを固定します。ThunderLok は、ケーブル不使用時にも、装着したままにしておけるため紛失を防止できるユニークなデザインです。

スペック

Part No.
BRD-UPGRTB3-E3 Echo Express III-D 、III-R (Thunderbolt 2 Edition) 用Thunderbolt 3 アップグレードカード
ハードウェア
製品保証 5年間
外部コネクタ Thunderbolt 3 ポート2基
稼働中温度 0~35℃
RoHS 準拠 準拠
製品と付属品 ・Thunderbolt 3 アップグレードカード
・マニュアル

Sonnetハードウェア互換性

BRD-UPGRTB3-E3

  • Echo Express III-D (Thunderbolt 2 Edition)
  • Echo Express III-R (Thunderbolt 2 Edition)

Mac 互換性

アップグレードカード全モデル

  • Thunderbolt 3 ポート搭載 Mac
  • Apple Thunderbolt 3 (USB C) to Thunderbolt 2 Adapterを併用したThunderbolt 2 或いはThunderbolt ポート搭載Macn
  • macOS 10.12.6+

PC 互換性

アップグレードカード全モデル

  • PC with a Thunderbolt 3 port(1)
  • Windows® 10 (Version 1703 and newer)
  • 重要事項: Windowsコンピューターの場合、最新版のBIOSとThunderboltドライバがサポートに必要です。コンピューターメーカーの更新情報をご確認ください。

テクニカルノート

  1. 現時点における互換性のとれたシステムの リストをご確認ください。この他のシステムにつきましては認証され次第一覧に追加されます。
  2. Thunderbolt 3 ポートが搭載されたコンピューターへの接続にはSonnet 0.5メートル長 Thunderbolt 3 ケーブルのThunderbolt 3 (40Gbps) ケーブル (別売) が必要です。
  3. Thunderbolt 3アップグレードカードは 40Gbpsインターフェイス1基が搭載されています。一方、Dell Precision 3510やAlienware 13 R2のように、Thunderbolt 3技術が採用されていてもPCIeパフォーマンスは 20Gbpsに制限されたコンピューターが有ります。MacBook Pro (13インチ、 Late 2016、 Thunderbolt 3 ポート4基)では、右側に装備されたThunderbolt 3ポート2基に同様の速度制限が有りますが、左側に装備された2基ではフルパフォーマンスが提供されます。
  4. 2基目のThunderbolt 3ポートは、別売の Apple Thunderbolt 3 (USB-C) to Thunderbolt 2 Adapter併用時、Macに接続されたThunderbolt或いはThunderbolt 2デバイスをサポートします。
  5. 2基目の Thunderbolt 3ポートは 適切なケーブル、アダプター(別売)を併用時、USB 3 Gen 1 (5Gb) または Gen 2 (10Gb) デバイスをサポートします。
  6. 1台の4K ディスプレイはそのままで対応済み。2台の4Kディスプレイの対応するにはマルチストリームトランスポートサポート (DP out)ないしは Thunderbolt 3-to-Dual DisplayPort adapter 1基を併用が必要です。
  7. ThunderLok 3 はあらゆる 0.5m長 Thunderbolt 3ケーブルと互換性がありますが、1~2m長の20Gbps Thunderbolt 3 ケーブルとは互換性がありません。
  8. 本製品のサポートのため、Windowsコンピューターに最新ファームウェア (BIOS)および各種ドライバのインストールが必要です。 Macに対応している全てのPCIeカードが必ずしもWindowsと互換性があるとは限りません。「 PCIe Card Thunderbolt Compatibility Chart 」ページにて互換性のあるカード製品をご参照ください。
