【USB3C-2PM-E】SuperSpeed+ USBテクノロジーを手に入れる

Allegro USB-C PCIe

JAN/UPC:0732311012136
メーカー型番:USB3C-2PM-E
TEKWIND型番:SNT-USB3C-2PM-E

【USB3C-2PM-Eの主な特長】
・SuperSpeed+ USBテクノロジー - PCIeスロット付きMac Pro®、Windows® PC、Linuxコンピューター、Thunderbolt™ to PCIe card expansion systemに、2基の10Gbps USB-C(USB 3.1 Gen 2)ポートを付加し、USB3.0のデータ転送を実現します。

・Super-Poweredポート — USB-CバスパワーSSD、SSD RAID、HDDをポートあたり最大15W(3.0A)でサポートします。

・プロテクトポート - 各ポート独立した電源調整で不意の切断によって発生する交差結合の電力障害を防止します。

・リセット可能なヒューズ - オーバーカレントヒューズはリセット可能になっています。
これにより、カードやコンピューターに永続的なダメージを与えずヒューズをリセットしてマシンをシャットダウンできます。

・PCIe Data Link Auto-Negotiation - PCIe3.0スロットで1レーン、PCIe2.0スロットで2レーンの自動ネゴシエートを装備。
どのバージョンのPCIeスロットでもフル10Gbpsのパフォーマンスを実現します。

・幅広いUSBデバイスへの対応と互換性 — ストレージ、ハブ、その他USB-IF準拠のUSBデバイスをサポートします。

・デバイス接続はホットスワップ可能 - コンピューターをシャットダウンせずデバイスのプラグイン接続、取り外しが可能です。

・Thunderboltに最適化 — Thunderboltで最大限の性能を発揮します。

・簡単インストール — 対応するPCIeスロットであれば迅速かつ簡単にインストールが可能です。


SuperSpeed+ USBテクノロジーを手に入れる

Mac Pro Tower、Windows PC、Linux Computer(1)、Thunderbolt to PCIe Card Expansion System(3) にパワフルな10Gbps USB-C(USB 3.1 Gen 2)接続を2基増設

高速USBドライブを使用するには、コンピューターのUSB 3.0ポートで十分足ります(最高速のUSB3.1を使わない場合)。しかし、一般的なUSB3.0ポートは、5Gbpsも達していません。多くのストレージデバイスの最大パフォーマンスを満たさず、オペレートするための十分なパワーも供給できません。そのようなときには、SuperSpeed+ USBが最適です。SonnetのAllegro USB-C PCIe cardがあります。

Allegro™ USB-C PCIeは、USB3.0の2倍のデータ転送速度を実現し、USB-Cバスパワードデバイスに各ポート15Wの電源を供給できます(これはUSB3.0の4.5Wの3倍にあたります)。最高速のSSDを使う際に平凡なパフォーマンスや不十分なパワーで満足しないでください。Allegro USB-C cardを使用すれば、2つのGen 2 USB 3.1ポートを増設して、最近のSSDのパフォーマンスを100%引き出すことができます。

スピードとパワー

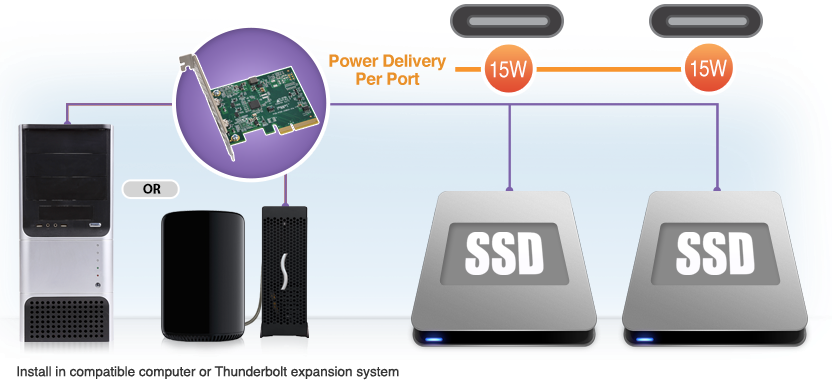

SonnetのAllegro USB-C PCIe cardは、USB-C Gen 2 SSD RAID接続時に、960MB/sの転送速度を実現し、USB 3.0 2.5インチSSDに較べて2倍の転送速度に達します。Allegro USB-C cardは、各ポート15Wの電力を供給することができます。各ポートは、3AのVBUS電流でホストと通信します。オンデマンドの書き込み動作時に15Wを必要とするUSB-C bus-powered SSDやSSD RAIDをサポートします。

Allegro USB-C PCIe SuperSpeed+パフォーマンス

USB 3.1 Gen 2
960 MB/s
USB 3.0
480 MB/s

Sonnetのアドバンテージ

ポートごとの電力調整

一般的なUSB-Cアダプターカードは、ポートから供給される電力に頼っており、カード用に追加の電力源が必要になったり、電力調整が必要になったりします。Allegro USB-C PCIeは、通常のアダプターカードとは異なります。Allegroカードは、追加の電源ケーブルの接続なしに電力を調整します。このため、電源コネクターがないコンピューターやThunderbolt拡張シャーシとも完全な互換性があります。 SonnetのAllegro USB-Cは、独自のポートごとの電力調整機能を持ち、隣接したポート上での電力異常から各ポートを保護します。こうした保護のない一般的なカードでは、ひとつのデバイスを接続、切断した際に、他のデバイスも自動的に切断されることが発生します。

リセット可能ヒューズ

Allegro USB-C cardには、ケーブルや接続デバイスの障害からカードやコンピューターを保護する、リセット可能なヒューズがポートごとに備えられています。ヒューズがカードをトリップオンしたら、コンピューターをシャットダウンしてリセットすることができます。

PCIe Auto-Negotiation

SonnetのAllegro USB-C PCIeには、PCI Express auto-negotiationが装備されています。このカードは、PCIe3.0でデータリンク×1と、PCIe2.0でデータリンク×2と自動的にネゴシエートして、どのバージョンのPCIeスロットでもフル帯域を確保し、いずれの設定でも最高のパフォーマンスを実現します。

オンデマンド書き込み動作で、15Wの電力を必要とするUSB-CバスパワーSSDやSSD RAIDを、各ポートでサポートできる設計になっています。

Thunderboltに最適化

PCIeスロットがなくてもThunderbolt接続できますか?

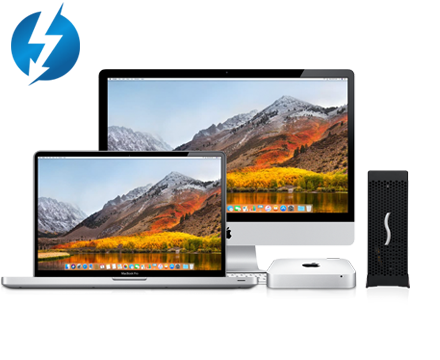

Allegro USB-C PCIeカードは、SonnetのEcho Express™ やxMac™ Thunderbolt to PCI Express card expansion systemなど、Thunderbolt 2やThunderbolt 3での使用に最適なソリューションです。このカードをSonnet Thunderboltシャーシに接続するだけで、2つのUSB-Cポートでフルパフォーマンスを手に入れることができます。

簡単なインストール

Allegro USB-C PCIeカードは、どのPCIe x4(メカニカル)スロットにも簡単にインストールできます。ロープロファイルとフルハイトのマウントブラケットが付属しています。Sonnetカードは、自動デバイス設定ができ、USB-IF準拠のすべてのUSB周辺機器で動作する、ホットプラグ対応およびホットスワップ対応のデバイス接続をサポートしています。

スペック

バートNo.

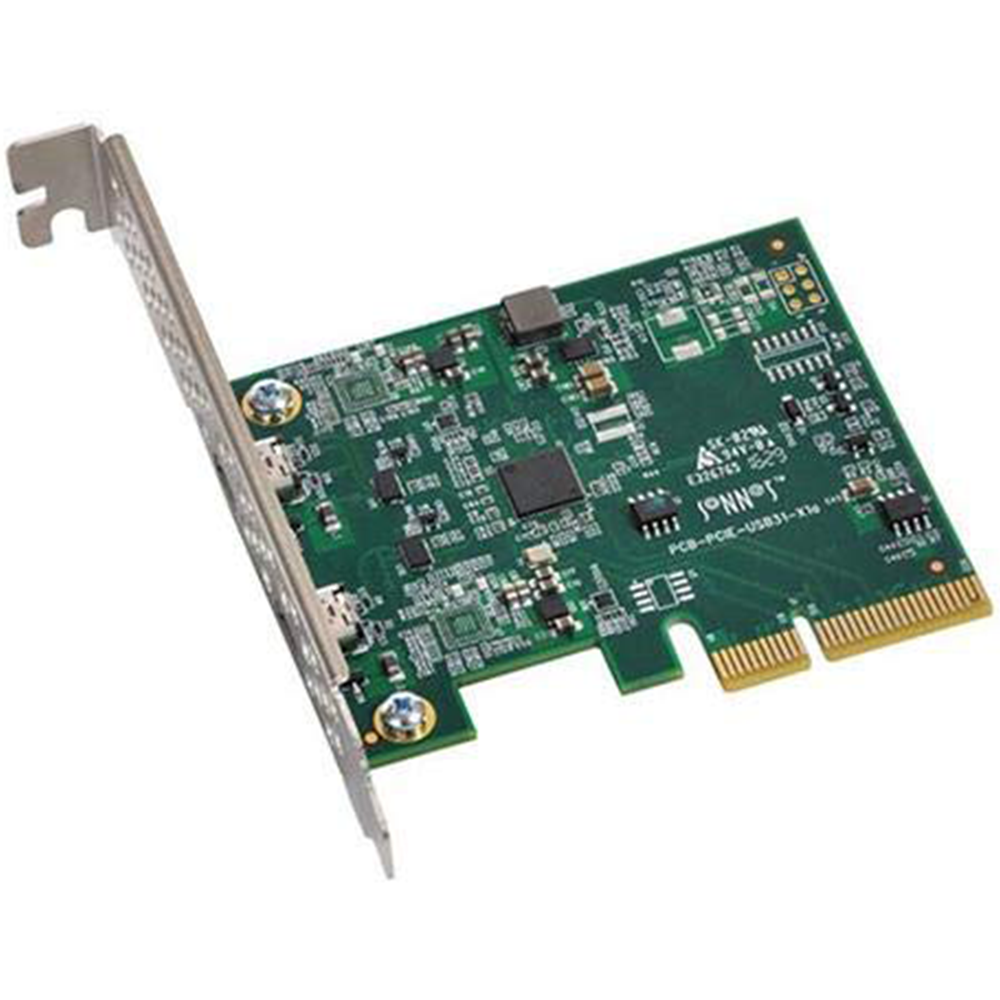

USB3C-2PM-E Allegro USB-C PCIe

ハードウェア
保証 2年間
形状 PCIe x4ロープロファイルコンピューターカード(フルハイトマウントブラケット付き、ロープロファイルブラケット付属)
バスインターフェイス PCI Express 2.0×2または3.0×1(自動ネゴシエート)
サポート機器 ○ USB 3.1 Gen 2/3.0/2.0/1.1規格
○ Thunderbolt 3機器とは非互換
バスパワー機器に対応
Thunderbolt 2 Edition
○ HD、SSD、SSD RAID、DVD、Blu-rayに対応
○ USB-C CC(Channel Configuration)でポートごとに3Aを供給
○ 動作または充電用に最大15W/ポート
ケーブル規格 ○ USB-C 10Gbps
○ USB-C 5Gbps
○ Thunderbolt 3 40Gbps(0.5mのみ)
○ Thunderbolt 3 20Gbps
チップセット ASMedia 1142
RoHS準拠 Yes
同梱品 ○ フルハイトマウントブラケット付きAllegro USB-C PCIe Adapter Card
○ ロープロファイルマウントブラケット
○ マニュアル

USBサポート
ポート数 外部×2
規格 OHCI(Open Host Controller Interface)/EHCI(Enhanced Host Controller Interface)/xHCI(eXtensible Host Controller Interface)規格に準拠
UASP macOS 10.10、10.12+/Windows 10上で、SCSIプロトコルでUSBをアタッチ
チップセットスループット 10Gbpsのコンバインドポートスループット
サポートデバイス数 最大31台
ホットプラグ ホットプラグとホットスワップによる機器接続をサポート
ブートサポート ブーティングをサポートするコンピューター無し(現時点)。

※仕様は予告なしに変更されることがあります。

Mac互換性

Mac Pro® 3,1、4,1、5,1 (Mac Pro 3,1 PCIe 1.1スロットと互換)(4) macOS 10.10.5/10.12.6+(2) (macOS 10.11は非互換) macOS Mojave互換

Windows互換性

PCIeスロット装備のコンピューター Windows 10/8.1/7 Windows Server 2016/2012/2008(64bit版)

Linux互換性

PCIeスロット装備のコンピューター Linux 4.12+(1) カーネル(LTSバージョンのみ)

Thunderbolt

Thunderbolt 2またはThunderbolt 3 PCIe expansion system(3)インストール時、MacまたはWindowsのUSB3機器をサポート Windows 10.12.6+(2) Windows 10 Build 1703以上(64ビット版)

テクニカルノート

1. Linuxの4.12.13カーネル以降は5Gb転送のみをサポート。
2. macOSで10Gbpsに接続された場合、5Gbps接続のエラーがレポートされる。
3. Thunderbolt 1 PCIe Expansion systemとは互換性なし。
4. PCIe 1.1スロットの帯域幅により、性能が制限を受ける場合があります。
