カテゴリー: PCパーツ > 拡張インターフェース > USB ボード

Gen 2コントローラー2台/USB-Aポート4基

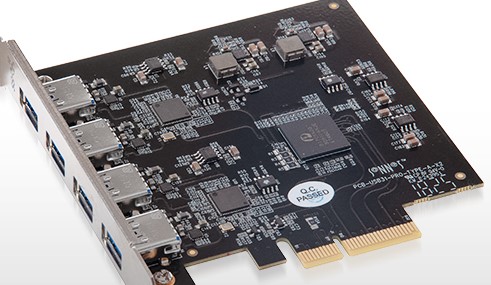

USB3-PRO-4P10-E

JAN/UPC:0732311012631
メーカー型番:USB3-PRO-4P10-E
TEKWIND型番:SNT-USB3-PRO-4P10-E

【USB3-PRO-4P10-Eの主な特長】
・SuperSpeed+ 10Gbps USBポート — お使いのPCIeスロットを搭載したMac Pro、Windows PC、Linux(1)コンピューター、またはThunderbolt to PCIeカード拡張システムに、10Gbps USB-Aポートを4基追加
・Dual USB 3.1 Gen 2 Controllers — USB 3.0およびUSB 3.1 Gen 1の最大2倍の速さでのデータ転送をサポートし、ドライブ間のデータ転送速度を向上
・Powered Port — USBバスパワーSSD、SSD RAID、およびハードドライブデバイスを、ポートあたり最大7.5Wの電力でサポート
・充電と同期をサポート — USB 3.0充電ポートハンドシェイクに対応、デバイスあたり1.5Aで充電するUSB 3.0に対応する、iPadをはじめとするデバイスを同期しながら充電
・電源供給の保護 — 電源調整を独立して行なうことにより各ポートを分離し、誤って電源を切断する恐れのあるクロスカップリング電源グリッチを防止; 装置の過電流ヒューズをリセット可能にし、カードとコンピューターを保護、かつ単純なシャットダウンでもリセット可能
・Thunderboltに最適化 — Thunderboltで優れた性能を発揮
・簡単インストール — 対応するPCIeスロットであればユーザーが迅速かつ簡単にインストール可能
・幅広いUSBデバイスへの対応と互換性 — ストレージ、ハブ、その他USB-IF準拠のUSBデバイスをサポート

この製品を問い合わせる


the Performance as USB3.0 and USB3.1 Gen 1 Connections

SSDベースUSB 3.1 Gen 2ドライブは、データを毎秒800 MBで転送でき、現在流通しているものの中で最速、かつ大部分はバスパワー型となっています。ただし、(新型モデルを含む)デスクトップコンピューターのほとんどが備えるのは旧世代のUSBインターフェイスであり、バス駆動型USBドライブをサポートできず、結果として最大限の機能を発揮できないことがあります。そうした障害を克服する方法があります。SonnetのAllegroTM Pro USB 3.1 PCIeを、お使いのPCIeスロット付きMacProタワー、Windowsパソコン、またはLinuxコンピューターにインストールするか、ThunderboltTMをPCIeカードの拡張システムにインストールすれば、高速USBドライブを最大性能でサポートできるようになります。

Gen 2コントローラー2台/USB-Aポート4基

速度10GbpsのUSB 3.1 Gen 2コントローラー2台とUSB-Aポート4基を搭載したAllegro Pro USB 3.1 PCIeカードは、現在流通しているものの中で最速のUSBドライブでありながら、周辺機器に配慮した最も一般的な接続タイプを採用しています。

スピードとパワー

単一のUSB 3.1 Gen 2 SSD RAIDデバイスに接続したSonnetのAllegro Pro USB 3.1 PCIeカードは、最大毎秒800 MBのデータ転送をサポート、転送はUSB 3.1 Gen 1またはUSB 3.0アダプターカードを使用した場合と比較して、半分の時間で完了します。デュアルコントローラーを使用し、各ポートが毎秒660 MBの同時転送をサポートする2台のドライブを接続して実現します。4台のドライブを接続した状態で、各ポートは同時に毎秒300 MBの転送をサポートします。

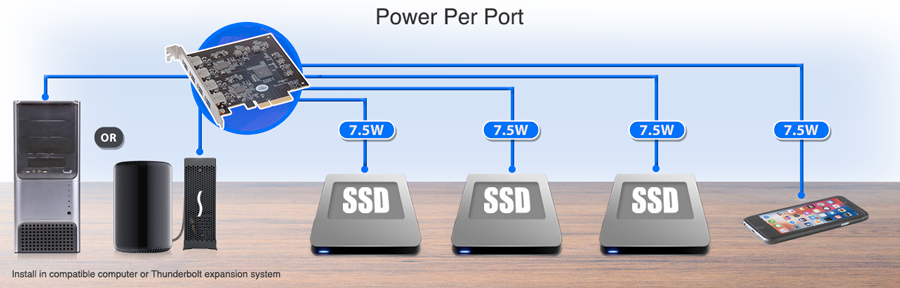

Power Per Port

Sonnet Port Powerの利点:

通常のUSBアダプターカードとは異なり、Allegro Pro USB 3.1 PCIeは、接続されたドライブにポート経由で電力を供給する上で、電源のインテリジェントな管理と供給に重点を置いた設計がなされています。

補助電力は不要

通常のUSB-Aカードには、電源コネクターを別に接続する必要があります。Allegro Proは必要な電力を、電源に繋がったドライブに接続されているスロットから引き出し、こうした電源コネクターが装備されていない、任意の互換コンピューターまたはThunderbolt拡張シャーシに、カードを取り付けることができるようになっています。

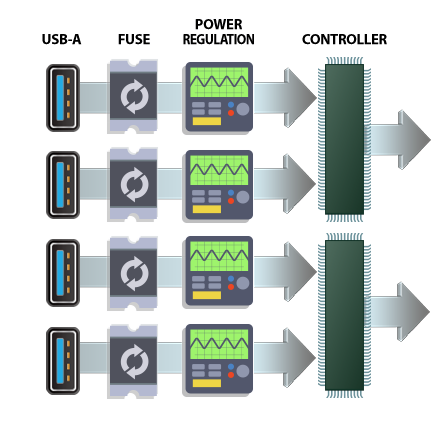

ポート別の独立した電源調整

通常のUSB-Aカードでは、ポートを通してできる電源調整は限られています。Allegro Proカードは、接続後にハードドライブが回転するような場合などに、各ポートを隣接ポートの電源グリッチから保護し、またすでに接続されているドライブの自動切断を防ぎます。

リセット可能なヒューズ

通常のUSB-Aカードとは異なり、Allegro Proは各ポートにリセット可能なヒューズを備え、コンピューターにケーブルや周辺機器の障害がある場合にカードを保護します。ヒューズが飛んでも、コンピューターをシャットダウンして再起動するだけで、簡単にリセットできます。

リセット可能なヒューズ

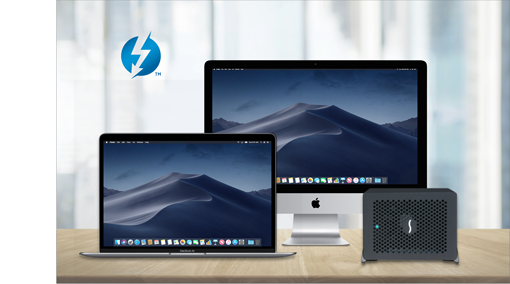

Thunderboltに最適化

Thunderbolt接続はあるのにPCIeスロットがない場合でも大丈夫です。Allegro Pro USB 3.1 PCIeカードは、Echo ExpressおよびxMacのデスクトップとラックマウントシャーシをはじめとする、PCIeカード拡張システムへのSonnetのThunderbolt 2 /Thunderbolt 3を接続する使用に最適です。拡張カードスロットがなくても、お使いのコンピューターに4基のSuperSpeed+ USB-Aポートを追加することができます。

Thunderboltに最適化

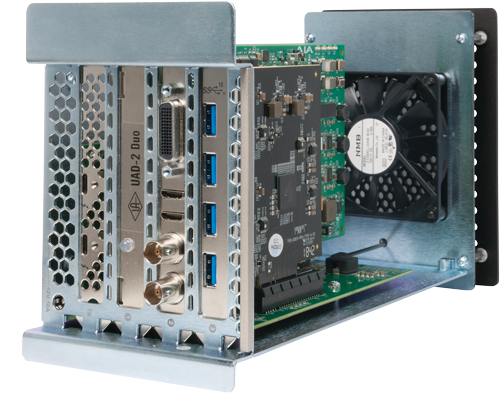

マルチスロットタイプのThunderboltシャーシ用予備スロットに最適

マルチスロットタイプのThunderbolt 2/Thunderbolt 3 to PCIeカード拡張シャーシに空きスロットがありますか?お使いのコンピューターに、コストをかけずに4基の10Gb USB-Aポートを追加するなら、Allegro Pro USB 3.1 PCIeカードのインストールがベストな選択肢です。

マルチスロットタイプのThunderboltシャーシ用予備スロットに最適

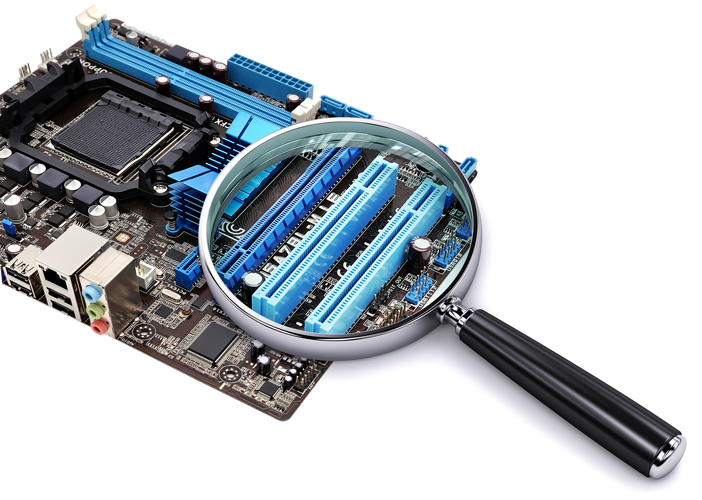

簡単インストール、幅広い機器のサポート

フルハイトのAllegro Pro USB 3.1 PCIeカードは、PCIe x4(メカニカル)以上のサイズのスロットであれば、簡単に取り付けることができます。Sonnetカードは、自動デバイス設定ができ、USB-IF準拠のすべてのUSB周辺機器で動作する、ホットプラグ対応およびホットスワップ対応のデバイス接続をサポートしています。

簡単インストール、幅広い機器のサポート

コンピューターハードウェアの表示は説明を目的としたものであり、その他の部品も別売りです。

スペック

メーカー型番
USB3-PRO-4P10-E Allegro Pro USB 3.1 PCIe
ハードウェア
保証 2年間
形状 PCIeコンピューターカード
バスインターフェース PCI Express 2.0×4
サポート機器 USB 3.1 Gen 2/3.0/2.0/1.1規格
サポートバスパワー機器 HD/SSD/SSD/RAID
動作または充電用に最大7.5W/ポート
ケーブル規格 USB-A 10Gbps
USB-A 5Gbps
USB-A 480Mbps
チップセット ASMedia 1142×2
RoHS準拠 Yes
同梱品 Allegro Pro USB 3.1 PCIeアダプターカード
マニュアル
USBサポート
規格 OHCI(Open Host Controller Interface)/EHCI(Enhanced Host Controller Interface)/xHCI(eXtensible Host Controller Interface)規格に準拠
UASP macOS 10.10、10.12+/Windows 10上で、SCSIプロトコルでUSBをアタッチ
USB充電 USB Battery Charging 1.2準拠(最大7.5W/ポート)
チップセットスループット 結合ポートスループット20Gbps
サポートデバイス数 最大62台
ホットプラグ ホットプラグとホットスワップによる機器接続をサポート
ブートサポート ブーティングをサポートするコンピューター無し(現時点)

仕様は予告なしに変更されることがあります。

Mac

Mac Pro 3,1/4,1/5,1
macOS 10.10.5/10.12.6+(1)
(macOS 10.11は不適合)
macOS Mojave互換

Windows

PCIeスロット装備のコンピューター
Windows 10/8.1/7
Windows Server 2016/2012/2008(64bit版)

Linux(2)

PCIeスロット装備のコンピューター
Linux 4.12+(1) カーネル(LTSバージョンのみ)

Thunderbolt

Thunderbolt 2またはThunderbolt 3 PCIe expansion system(3)インストール時、MacまたはWindowsのUSB3機器をサポート
Windows 10.12.6+(1)
Windows 10 Build 1709以上(64ビット版)

技術的メモ

macOSで10Gbpsに接続された場合、5Gbps接続のエラーがレポートされる。
Linuxの4.12.13カーネル以降は5Gb転送のみをサポート。
Thunderbolt 1 PCIe Expansion systemとは互換性なし。
