主な特長
4K/30Hzの高品位映像延長（HDMI）
最大3840×2160@30Hzに対応。モニタ側の変換を伴わない利用を推奨。
光ファイバで最長30km
シングルモードSFPの組み合わせで最長30km、マルチモードで最長550m。用途に応じたSFPを選択可能。
USB 2.0トランスペアレント拡張
キーボード／マウス（HID）に加え、バーコードリーダーや大容量記憶装置にも対応。
双方向アナログオーディオ＆RS-232
スピーカー／マイクの双方向音声、RS-232は115,200bps固定で周辺機器接続に対応。
ローカルモニタ出力（送信機側）
送信機側で追加モニタに出力でき、監視用途に便利。
設置性
19インチラックトレイ、DINレール、デスクマウントなどアクセサリを用意。
代表的な利用シーン
製造ライン／クリーンルーム
PC本体を離して設置し、オペレータはクリーンな操作卓から安全に操作。
放送・配信監視
長距離でも映像・音声・制御を一括延長。ローカルアウトで送信側監視が可能。
指令・管制室
サーバルーム集約＋遠隔操作で静音・省スペース化。
ラインアップ（CATx／HDMI）

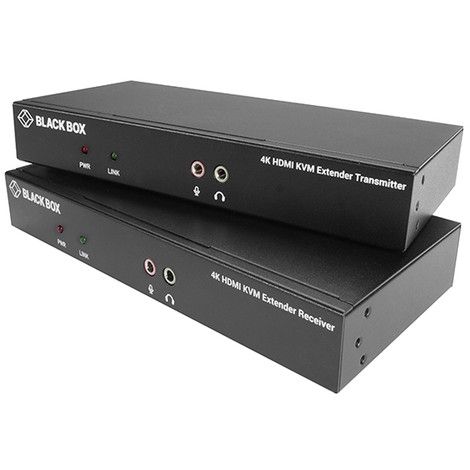

KVXLCHF-100（シングルヘッド）

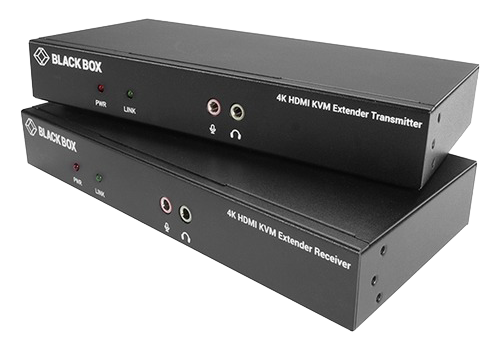

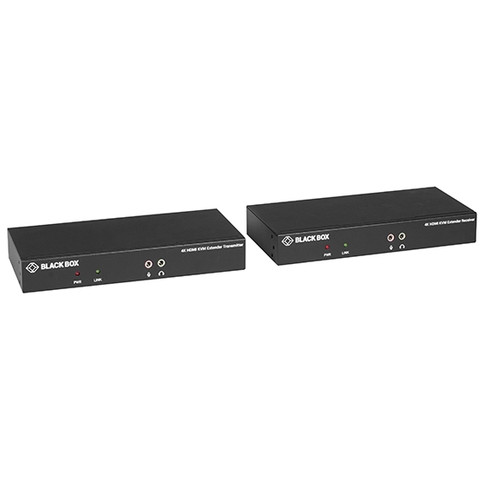

単一のHDMI映像（最大4K/30Hz）とUSB 2.0を、光ファイバ経由で最長30kmまで延長できるKVMエクステンダ。
KVXLCHF-200（デュアルヘッド）
HDMI×2系統を同時に延長できるデュアルモニタ対応モデル。
KVXLCシリーズ（光ファイバ／HDMI）比較表
| 項目 | KVXLCHF-100（シングルヘッド） | KVXLCHF-200（デュアルヘッド） |
|---|---|---|
| 映像系統 | HDMI×1（最大4K/30Hz） | HDMI×2（最大4K/30Hz×2） |
| 用途イメージ | 単画面の遠隔操作・監視、保守端末 | 指令卓や監視卓のマルチ画面運用を遠隔化 |
| USB拡張 | USB 2.0トランスペアレント（HID／ストレージ等） | USB 2.0トランスペアレント（HID／ストレージ等） |
| 追加I/O | RS-232、双方向アナログ音声 | RS-232、双方向アナログ音声 |
| ローカル映像出力（Tx） | あり（サーバ側監視に有用） | あり（マルチ画面構成でも監視可能） |
| 伝送媒体・距離 | 光ファイバ（SMF/MMF）、SFPにより最長30km | 光ファイバ（SMF/MMF）、SFPにより最長30km |
| 必要SFP数 | 2個（Tx/Rxで各1） | 4個（デュアルヘッドのため2リンク相当） |
| 想定シーン | 製造ライン、クリーンルーム、シンプルな監視席 | 放送・セキュリティ監視、管制室、制作・編集席 |
| 選定の目安 | 単画面・配線/コスト最小化を重視 | 2画面常用・作業効率（情報量）を重視 |
必要なSFPモジュール（別売）
| 型番 | 媒体 / 種別 | 波長 | 最大到達距離 | 特記事項 |
|---|---|---|---|---|
| LFP441 | MMF（マルチモード） | 850 nm | 550 m | — |
| LFP442 | SMF（シングルモード） | 1310 nm | 20 km | — |
| LFP412 | SMF | — | 2 km | 拡張診断機能付き（DDM/DOM 等） |
| LFP413 | SMF | — | 10 km | 拡張診断機能付き（DDM/DOM 等） |
| LFP414 | SMF | — | 30 km | 拡張診断機能付き（DDM/DOM 等） |
| LFP416 | RJ-45（銅線 / SGMII） | — | 100 m | 光SFPではない（Copper モジュール） |
- 距離はメーカー公称の最大値です。実際の到達距離は光ファイバの品質、心線数、コネクタ／スプライス損失、使用機器や環境条件により変動します。
- 412/413/414 は仕様上「拡張診断機能（DDM/DOM）」に対応したバリエーションで、距離違いのみ記載しています（波長は公表値に従って別途ご確認ください）。
- LFP416 は RJ-45（銅）SGMII 対応のため、LC コネクタの光SFPとは用途が異なります。用途選定時にご注意ください。
- 対応SFPの一例。設計時は要確認
よくある質問（FAQ）
使用するSFPと光種別により異なります。シングルモードSFP（例：LFP414）との組み合わせで最長30km、マルチモードSFP（LFP441）で最大約550mです。
SFPは別売です。シングルヘッドのKVXLCHF-100は2個（Tx/Rxで各1）、デュアルヘッドのKVXLCHF-200は4個が必要です。
代表例として、LFP441（MMF 850nm/～550m）、LFP442（SMF 1310nm/～20km）、拡張診断機能付きLFP412（～2km）などが公式アクセサリとして掲載されています。コネクタはLCです。
最大3840×2160 @30Hz（4K/30）**に対応します。EDIDパススルー対応です。
本シリーズはHDMI入出力を延長しますが、送信機（Tx）側ローカルモニタポートはDVIとして実装されています（分配器不要で監視用表示が可能）。運用設計時は端子種別をご確認ください。

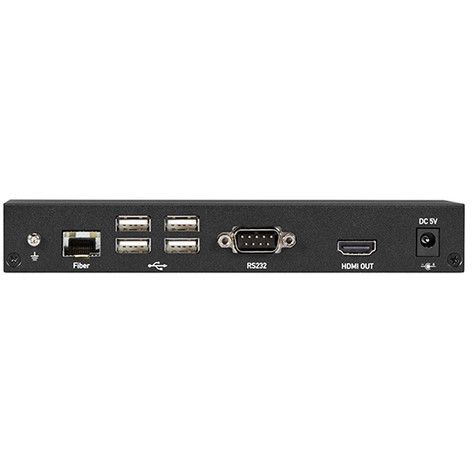

トランスペアレントUSB 2.0に対応し、HID（キーボード／マウス）に加え大容量記憶装置なども利用できます。レシーバ側にはUSB Type-A×4を備えます。
双方向アナログオーディオ（スピーカ／マイク）とRS-232の延長に対応します。RS-232の速度は115,200bps固定です。
OS非依存、基本はつないですぐ使える（プラグ＆プレイ）設計です。
KVXLCHF-100はHDMI×1のシングルヘッド、KVXLCHF-200はHDMI×2のデュアルヘッド（2画面同時延長）です。必要SFP数も100=2個／200=4個が目安です。
19インチラックトレイ（KVXLC-RMK）、DINレールキット（KVXLC-DRM）、デスクマウントキット（KVXLC-DMK）が用意されています。

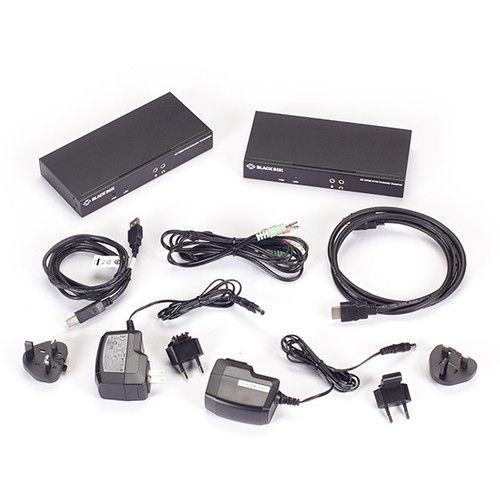

送信機／受信機、ACアダプタ（5V/2A）×2、HDMIケーブル（約1.2m）、USB Type-B–A（約1.8m）、**3.5mmオーディオケーブル（約1.8m）**が掲載されています（SFPは含まれません）。
目安としてH2.1×W8.3×D18cm、Tx約0.372kg／Rx約0.378kg、動作温度0～50℃、湿度0～80%（結露なきこと）です。電源はDC5V/2Aです。
本ページのモデルは光ファイバ伝送により長距離（～30km）・耐ノイズ性に優れます。**CATx版（～100m）**は別ページで提供されています。要件に応じて選定ください。
スイッチを介したポイントツーポイント構成が可能とされています。
注意事項
- 本キットは送信機＋受信機のセットです。SFPモジュールは別売です。用途に応じて数量（シングル2個／デュアル4個）と種類（MMF/SMF、距離）をご選定ください。
- ディスプレイ側での端子変換は推奨されません（必要な場合はご相談ください）。
- 仕様は予告なく変更される場合があります。詳細は最新データシートをご確認ください。
