Intel Cedarviewプロセッサーオンボード、
耐環境組込用ファンレスPC
Intel NM10 Expressチップセット搭載
・JAN/UPC：4719552736096
・メーカー型番：ERS-CDV-255-A1-1R
・TEKWIND型番：AVA-ERS-CDV-255-A1-1R
・ Intel Atom D2550 1.86GHzプロセッサ搭載
・ DDR3L 1066/1333MHz SDRAM 対応 204ピン SODIMMソケット x1（最大8GB）
・ 二画面出力に対応（VGA and HDMI）
・ 5.1チャンネルオーディオ、デュアル ギガビット・イーサネット
・ サービスウィンドウにより、 2.5”ドライブや、 メモリの組込みやメンテンスが容易
・ 動作環境温度：-10 ~ 60℃
・ 広範囲電源入力：12 ~ 26V
・ 振動と衝撃から保護された頑丈な設計
・ 寸法（W x D x H）：271 x 150 x 55mm
製品についてお気軽にお問い合わせください

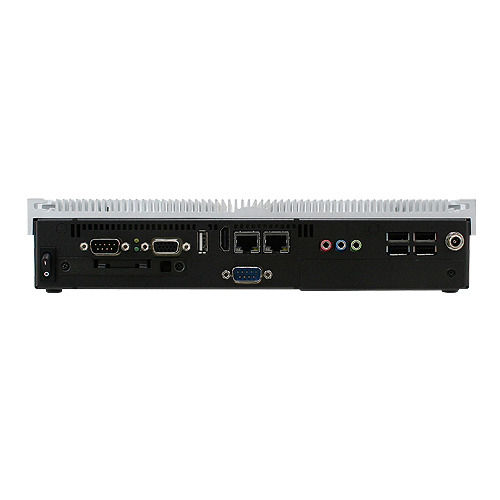

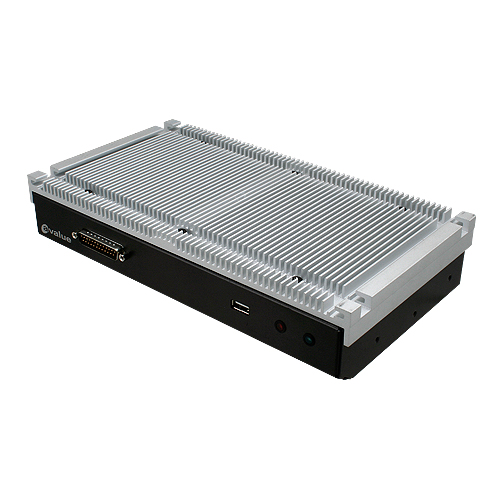

この製品を問い合わせる製品画像
スペック
System
| BIOS | AMI 16Mbit SPI BIOS |
|---|---|
| CPU | Onboard Intelreg; Atomtrade; D2550 1.86GHz CPU |
| Hardware Status Monitoring | Monitoring System Temperature and Voltage with Auto Throttling Control |
| HDD | 1 x 2.5” SATA HDD/ SSD |
| I/O Chip | Nuvoton W83627DHG-P |
| SSD | 1 x CompactFlash Type I/II Socket |
| System Chipset | Intelreg; NM10 Express Chipset |
| System Memory | One 204-pin DDR3 SODIMM Socket Up to 4GB DDR3 800/ 1066 SDRAM |
| Watchdog Timer | Reset: 1sec. ～ 65535sec./min. and 1sec. or 1min./step |
External I/O
| Antenna | 2 Knockouts for Antenna Mounting （Options to Add WiFi & 3G） |
|---|---|
| Audio Port | Mic-in, Line-in, Line-out |
| COM Port | 1 x RS-232, 1 x RS-232/ 422/ 485 （Setting by Jumper & BIOS） |
| Expansion | 1 x Mini-PCIe Socket |
| GPIO | 8-bit GPI and 8-bit GPO （LPT DB 25pin Connector） |
| HDMI | 1 x HDMI |
| LAN Port | 2 x RJ45 |
| LVDS | 1 x LVDS （Dual-channel 18/24-bit LVDS, Optional with GPIO Port） |
| Multiple Display | CRT ＋ LVDS, HDMI ＋ LVDS, CRT ＋ HDMI |
| USB Port | 6 x USB 2.0 （Rear 5; Front 1） |
| VGA/LCD Port | 1 x VGA |
Display
| Chipset | Intelreg; Cedarview Integrated Graphics |
|---|---|
| Resolution | CRT Mode: 1920 x 1200 @ 60Hz |
Audio
| Audio Chipset | Realtek ALC892 Supports 5.1-CH Audio |
|---|---|
| Audio Interface | Line-in, Line-out and Mic-in |
Ethernet
| Ethernet Interface | 10/ 100/ 1000 Base-Tx Gigabit Ethernet Compatible |
|---|---|
| LAN Chip | 2 x Intelreg; 82574L Gigabit Ethernet |
Environment & Mechanical
| ACPI | Single Power ATX Support S0, S3, S4, S5 and ACPI 3.0 Compliant |
|---|---|
| Dimension (WxDxH) | 271mm x 150mm x 55mm |
| Operating Temperature | -10 ～ 60°C （w/ CF and 2.5” SSD）, Ambient w/ Air Flow |
| Power Requirement | ＋12 ～ ＋26Vdc （＋12V/ 5A Lockable DC Plug Adapter is an Accessory to This System） |
| Power Type | AT/ ATX （ATX is The Default Setting） |
| Relative Humidity | 0％ ～ 90％ Relative Humidity, Non-condensing |
| Shock Protection | With CF/ SSD: 50G, IEC 60068-2-27, Half Sine,11ms |
| Storage Temperature | -40 ～ 75°C （-40 ～ 167°F） |
| Vibration Protection | With CF/ SSD: 5Grms, IEC 60068-2-64, Random, 10 ～ 500Hz, 1hr/axis |
| Weight | 5.5lbs （2.5Kgs） |
