Avalue Technology

EMS-CDV-6COM

カテゴリー: 産業用組込み筐体・パソコン > 密閉型ファンレスシステム

販売終了 法人向け製品

密閉型ファンレス組込みシステム

EMS-CDV-6COM

JAN/UPC:4717677400113
メーカー型番:EMS-CDV-255-A1-2R
TEKWIND型番:AVA-EMS-CDV-255-A1-2R

・ EMS-CDV-6COM: Intel Atom D2550 1.86GHz プロセッサ搭載
・ DDR3 1066MHz SDRAM 対応 204ピン SODIMM ソケットx1(最大4GB)
・ Mini PCIe スロット x2搭載
・ 前面より挿抜可能な2.5インチベイとSIMスロットを採用
・ 振動と衝撃から保護された頑丈なデザイン、ケーブルレスデザイン
・ EMS-CDV-6COM: -10 ~ 60℃にてファンレス動作
・ 広範囲電源入力:12 ~ 26V
・ 寸法(W x D x H):240 x 170 x 60mm

この製品を問い合わせる

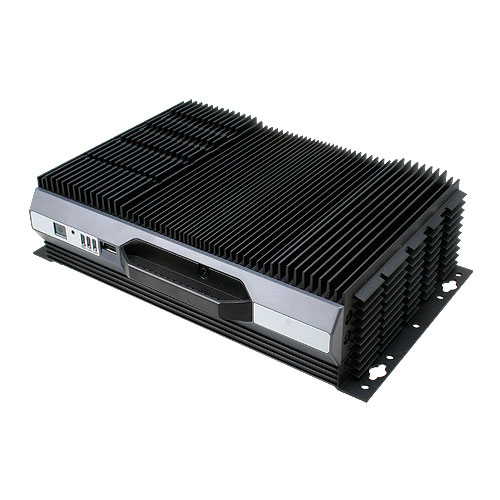

製品画像


スペック

Board EBM-CDVS + AUX-M01
CPU Onboard Intelreg; Atomtrade; D2550 1.86GHz CPU
BIOS AMI 16Mbit SPI BIOS
System Chipset Intelreg; NM10 Express Chipset
I/O Chip Nuvoton W83627DHG-P
System Memory One 204-pin DDR3 SODIMM Socket Up to 4GB DDR3 800/ 1066 SDRAM
Storage 1 x 2.5” Drive Bay, 1 x mSATA
Watchdog Timer Reset: 1sec. ~ 65535sec./min. and 1sec. or 1min./step
Hardware Status Monitoring Monitoring System Temperature and Voltage with Auto Throttling Control
Expansion Interface 2 x Mini PCIe Socket (mSATA on 1st, SIM Card Slot on 2nd)

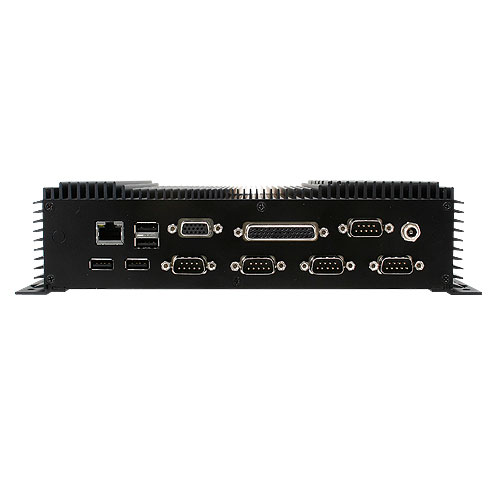

External I/O

COM Port 6 x COM (Can be set as RS-232/422/485 by BIOS)
LAN Port 1 x RJ45
VGA 1 x VGA
Audio Port Mic-in, Line-in, Line-out
GPIO 6-bit GPI and 6-bit GPO
USB Port 5 x USB 2.0 (Rear 4; Front 1)
PS/2 2 x PS/2 for KB & MS
SIM 1 x SIM Card Slot
SMBUS 1 x SMBUS
Antenna 2 Knockouts for Antenna Mounting (Options to Add WiFi & 3G)

Display

Chipset Intelreg; Cedarview Integrated Graphics
Resolution CRT Mode: 1920 x 1200 @ 60Hz

Audio

Audio Chipset Realtek ALC892 Supports 5.1-CH Audio
Audio Interface Line-in, Line-out and Mic-in

Ethernet

LAN Chip 1 x Intelreg; 82574L Gigabit Ethernet
Ethernet Interface 10/ 100/ 1000 Base-Tx Gigabit Ethernet Compatible

Environment & Mechanical

Power Requirement +12 ~ +26Vdc
ACPI Single Power ATX Support S0, S3, S4, S5; ACPI 3.0 Compliant
Power Type AT/ ATX (ATX is The Default Setting)
Operating Temperature -10 ~ 60°C (w/ mSATA and 2.5” SSD), Ambient w/ Air Flow
Storage Temperature -40 ~ 75°C (-40 ~ 167°F)
Relative Humidity 0% ~ 90% Relative Humidity, Non-condensing
Vibration Protection With mSATA/ SSD: 5Grms, IEC 60068-2-64, Random, 10 ~ 500Hz, 1hr/axis
Shock Protection With mSATA/ SSD: 50G, IEC 60068-2-27, Half Sine, 11ms
Certification CE, FCC Class B
Dimension (WxDxH) 240mm x 170mm x 60mm
Weight 4.4lbs (2Kgs)
