Avalue Technology

カテゴリー: 産業用組込み筐体・パソコン > 密閉型ファンレスシステム

販売終了 法人向け製品

Intel Atom D2550 1.86GHz CPU対応
Intel NM10 チップセット搭載の耐環境、
組込用ファンレスPC

EMS-CDV

JAN/UPC:4717677400106
メーカー型番:EMS-CDV-255-A1-1R
TEKWIND型番:AVA-EMS-CDV-255-A1-1R

・ オンボードIntel Atom D2550 1.86GHz CPU
・ Intel NM10 チップセット搭載
・ 1x 204ピン DDR3 SODIMM ソケット、最大4GB DDR3 1066MHz SDRAM 対応
・ VGA、LAN、SIMスロット、挿抜可能なHDDベイ 、オーディオ、12-bit GPIO、SMBUS、COM x2、キーボード.マウス用PS/2、USB2.0 x3、ノックアウト式パネルによるアンテナホール x2、USB x3の豊富なIOインターフェイスをサポート
・ 前面より挿抜可能な2.5インチベイとSIMスロットを採用
・ IO拡張は、マルチCOM 、バイパスマルチLAN、POE対応マルチLAN、マルチCOM、絶縁防護マルチCOMをサポート
・ 振動と衝撃から保護された頑丈なデザイン、ケーブルレスデザイン
・ -10 ~ 60°Cにてファンレス動作可能
・ 広範囲電源入力: +12 ~ +28V
・ サービスウィンドウによりmSATA、メモリ、Mini PCIモジュールの組込が容易
・ 寸法(W x D x H): 240mm x 170mm x 45mm

この製品を問い合わせる

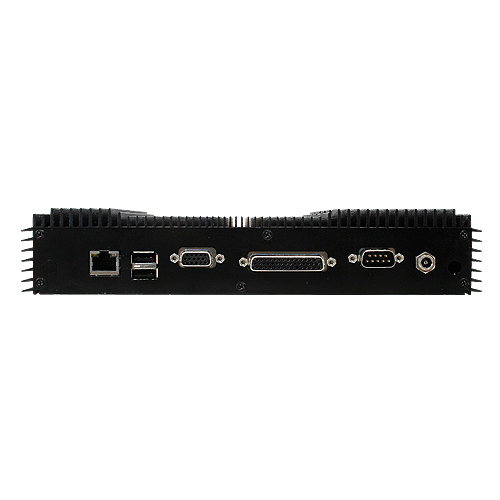

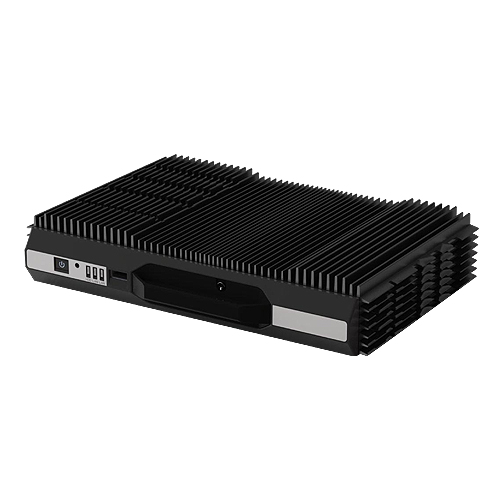

製品画像


スペック

System

Hardware Status Monitoring Monitoring System Temperature and Voltage with Auto Throttling Control
Audio Realtek ALC892 Supports 5.1-CH Audio
BIOS AMI 16Mbit SPI BIOS
CPU Onboard Intelreg; Atomtrade; D2550 1.86GHz CPU
Display Intelreg; Cedarview Integrated Graphics
Ethernet 1 x Intelreg; 82574L Gigabit Ethernet
Expansion Interface 2 x Mini PCIe Socket (mSATA on 1st, SIM Card Slot on 2nd)
I/O Chip Nuvoton W83627DHG-P
System Chipset Intelreg; NM10 Express Chipset
System Memory One 204-pin DDR3 SODIMM Socket Up to 4GB DDR3 800/ 1066 SDRAM
Watchdog Timer Reset: 1sec. ~ 65535sec./min. and 1sec. or 1min./step
Storage 1 x 2.5” Drive Bay, 1 x mSATA

External I/O

Antenna 2 Knockouts for Antenna Mounting (Options to Add WiFi & 3G)
Audio Port Mic-in, Line-in, Line-out
COM Port 2 x COM (Can be set as RS-232/422/485 by BIOS)
LAN Port 1 x RJ45
USB Port 3 x USB 2.0 (Rear 2; Front 1)
VGA/LCD Port 1 x VGA
GPIO 6-bit GPI and 6-bit GPO
PS/2 2 x PS/2 for KB & MS
SIM 1 x SIM Card Slot
SMBUS 1 x SMBUS

Environment & Mechanical

ACPI Single Power ATX Support S0, S3, S4, S5; ACPI 3.0 Compliant
Dimension (WxDxH) 240mm x 170mm x 45mm
Operating Temperature -10 ~ 60°C (w/ mSATA and 2.5” SSD), Ambient w/ Air Flow
Power Requirement +12 ~ +26Vdc
Power Type AT/ ATX (ATX is The Default Setting)
Relative Humidity 0% ~ 90% Relative Humidity, Non-condensing
Shock Protection With mSATA/ SSD: 50G, IEC 60068-2-27, Half Sine, 11ms
Storage Temperature -40 ~ 75°C (-40 ~ 167°F)
Vibration Protection With mSATA/ SSD: 5Grms, IEC 60068-2-64, Random, 10 ~ 500Hz, 1hr/axis
Weight 4.4lbs (2Kgs)
