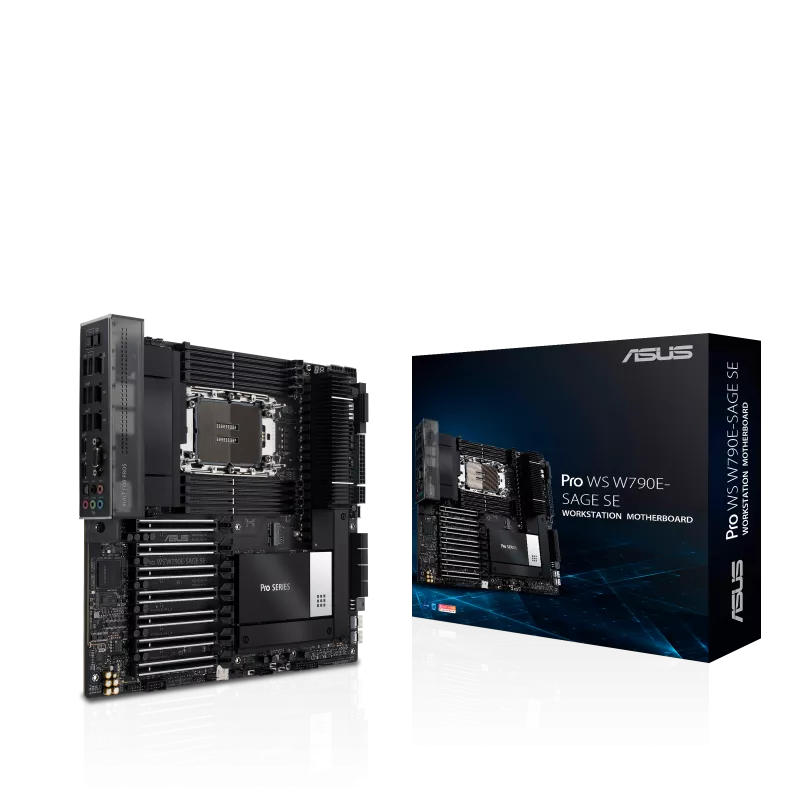

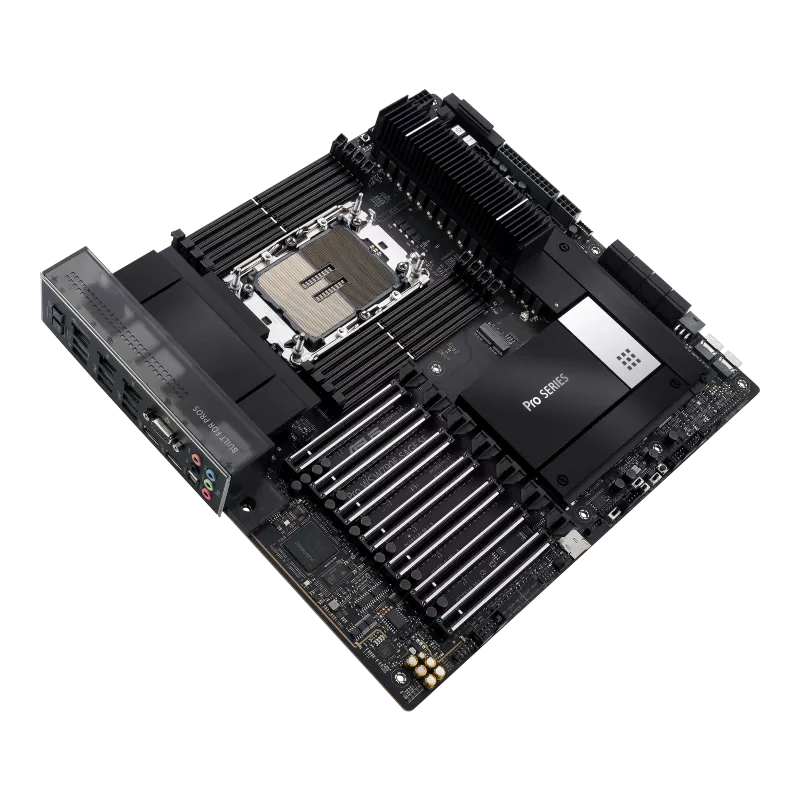

PRO WS W790E-SAGE SE ― Intel® W790 チップセット搭載EEBワークステーションマザーボード

基本仕様

対応CPU

Xeon® W-3400およびW-2400シリーズ・プロセッサー用インテル® Socket LGA4677*。
インテル® ターボ・ブースト・マックス・テクノロジー 3.0対応
* CPUの対応表は、www.asus.com をご参照ください。

搭載チップセット

Intel® W790 Chipset

メインメモリー

8 x DIMMスロット、最大。2048GB、DDR5 6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/5000(OC)/4800 ECC Registered Memory※。
8チャンネルメモリアーキテクチャ
インテル®エクストリーム・メモリー・プロファイル（XMP）対応
* サポートするメモリの種類、データレート（速度）、DRAMモジュール数は、CPUとメモリの構成によって異なります。詳細については、製品情報サイトのサポートタブにあるCPU/メモリサポートリストを参照するか、https://www.asus.com/support/。

グラフィックス機能

AST2600のVGAポート×1個

拡張スロット

インテル® Xeon® W-3400シリーズ・プロセッサー*。
7 x PCIe 5.0 スロット（x16/x16/x16/x16/x8/x16で7つ）**。
インテル® Xeon® W-2400シリーズ・プロセッサー*。
4 x PCIe 5.0スロット（x16/x16/x16/x16で4つ）**。
* サポートサイト(https://www.asus.com/support/FAQ/1037507/)のPCIe分岐表でご確認ください。
** 詳細は、付録のブロック図をご参照ください。
- 搭載機器の互換性を確保するため、対応周辺機器一覧は https://www.asus.com/support/ をご参照ください。

ストレージ機能

合計でM.2スロット×3、SlimSASスロット×2、SATA 6Gb/sポート×8をサポート※。
インテル® Xeon® W-3400シリーズ・プロセッサー
M.2_1スロット（キーM）、タイプ2242/2260/2280/22110（PCIe 5.0 x4モード対応）***。
M.2_2スロット（キーM）、タイプ2242/2260/2280/22110（PCIe 5.0 x4モード対応）***。
インテル® W790 チップセット**搭載
M.2_3スロット（キーM）、タイプ2242/2260/2280/22110（PCIe 4.0 x4モード対応）
SlimSAS_1ポートは、PCIe 4.0 x4モードのNVMeデバイスをサポートします。
SlimSAS_2ポートは、PCIe 4.0 x4モードのNVMeデバイスをサポートします。
SATA 6Gb/sポート×8基
* Intel® Virtual RAID on CPU (Intel® VROC) および Intel® Volume Management Device (Intel® VMD) をサポートします。
** Intel® VROC TechnologyはPCIe RAID 0/1/5/10、SATA RAID 0/1/5/10に対応しています。VROC_HW_Keyは別途ご購入ください。
*** インテル® Xeon® W-2400 シリーズ・プロセッサーを搭載すると、M.2_1 および M.2_2 スロットは使用できなくなります。

USB機能

リアUSB（計8ポート）
1 x USB 3.2 Gen 2x2ポート（1 x USB Type-C®)
5 x USB 3.2 Gen 2ポート（4 x Type-A + 1 x USB Type-C®）。
USB 2.0ポート×2 (Type-A×2)。
フロントUSB（計7ポート）
USB 3.2 Gen 2コネクタ×1（USB Type-C® 対応）
1 x USB 3.2 Gen 1ヘッダーに対応 2 x USB 3.2 Gen 1ポートを追加搭載
2 x USB 2.0ヘッダーは、4つの追加USB 2.0ポートをサポートします。

オーディオ機能

Realtek S1220A 7.1サラウンド高品位オーディオCODEC*搭載。
- フロントとリアのヘッドホン出力にインピーダンスセンスを搭載。
- ヘッドホンやスピーカーの音質を向上させるオーディオアンプを内蔵。
- サポートします： ジャック検知、マルチストリーミング、フロントパネルジャックリタスキング
- 高音質120dB SNRステレオ再生出力、113dB SNR録音入力（ライン入力）
- 最大32ビット/192kHzの再生に対応※。
オーディオ機能
- パワー・プリ・レギュレーターにより、電源入力ノイズを低減し、安定した性能を発揮します。
- リアオプティカルS/PDIF出力端子
- プレミアムオーディオコンデンサー
- オーディオ専用PCBレイヤー
- 独自のデポップ回路を搭載
* HDAの帯域制限により、32ビット/192kHzの7.1chサラウンド音声には対応していません。
サラウンド・サウンド・オーディオには対応していません。

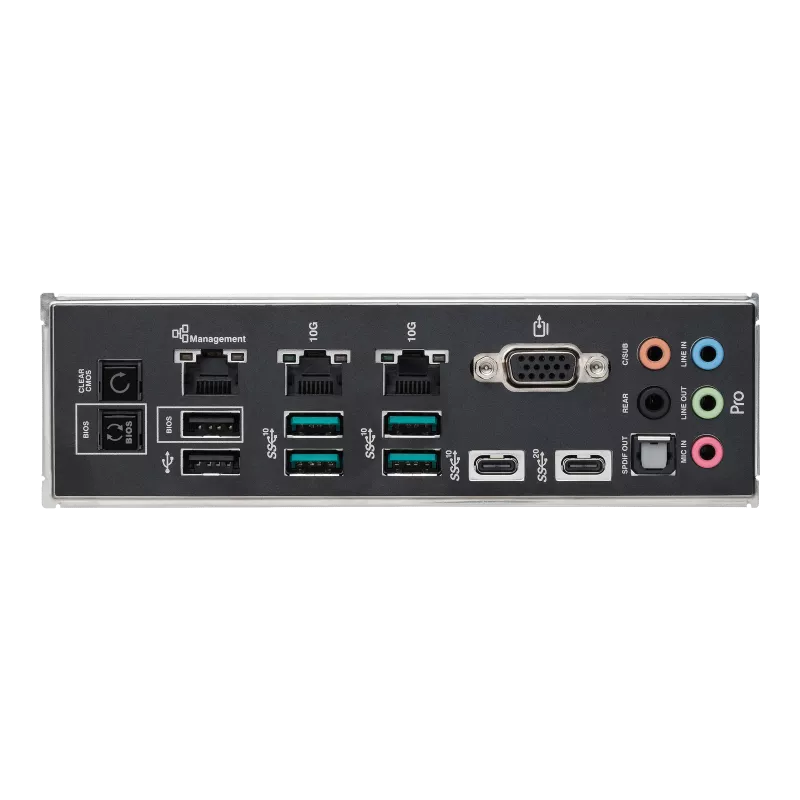

背面インターフェース

1 x USB 3.2 Gen 2x2ポート（1 x USB Type-C)
5 x USB 3.2 Gen 2ポート（4 x Type-A + 1 x USB Type-C®）。
USB 2.0ポート×2 (Type-A×2)。
1×VGAポート
インテル®デュアル10Gbイーサネットポート×2基
Realtek 1Gbイーサネットポート×1基
5 x オーディオジャック
1 x 光S/PDIF出力ポート
1 x BIOS FlashBack™ボタン
1 x CMOSクリアボタン

特別な機能

エクストリームOCキット
- FlexKeyボタン
- LN2モード
- 再試行ボタン
- セーフブートボタン
- スタートボタン
エクストリームエンジンDigi+（デジプラス
- 10K ブラックメタリックコンデンサ
- マイクロファインアロイチョーク
アスース5倍速プロテクションIII
- DIGI+ VRM (- DrMOSによるデジタル電源設計)
- ESDガード
- ラングアード
- 過電圧保護
- セイフスロット
- ステンレススチール製バックI/O
ASUS Q-Design
- M.2 Qラッチ
- Qコード
- Q-コネクター
- キューディム
- Q-LED（CPU［赤］、DRAM［黄］、VGA［白］、ブートデバイス［黄緑］）。
- Qスロット
ASUSサーマルソリューション
- M.2ヒートシンクバックプレート
- M.2ヒートシンク
- スチール製バックプレート
- VRMヒートシンクデザイン
ASUS EZ DIY
- BIOS FlashBack™ボタン
- BIOS FlashBack™ LED
- Caterr1 LED
- ボックスヘッダー
- CMOSクリアボタン
- プロクールII
- I/Oシールド搭載済み
- セーフスロット
- セーフディム
オーダーメイドのマザーボード設計とビジネスに特化した機能
- 24時間365日の信頼性
- 過電流保護

BIOS機能

512 MbフラッシュROM、UEFI AMI BIOS

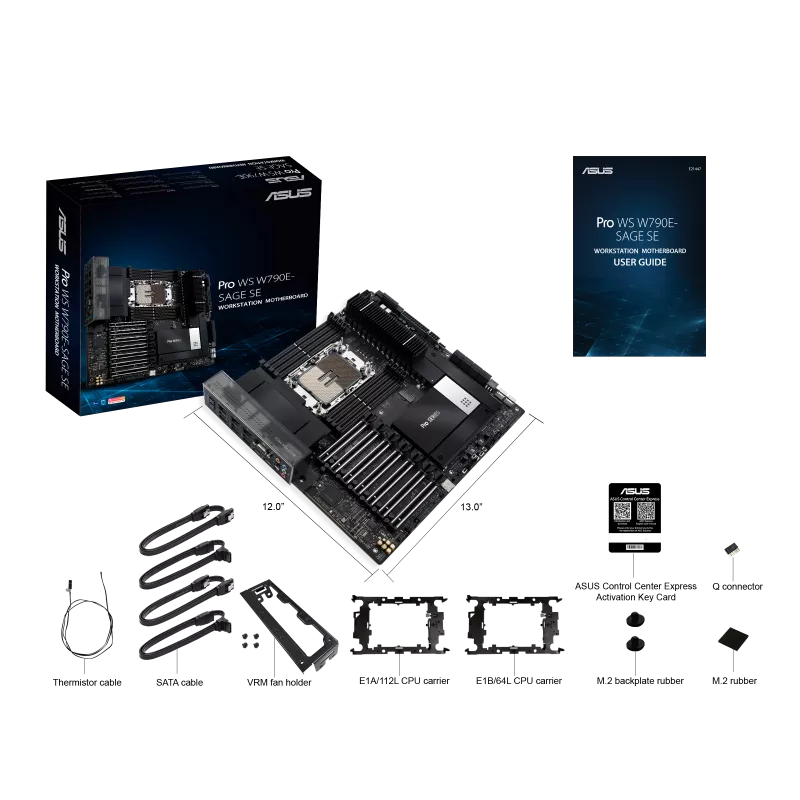

主な付属品

ケーブル類
SATA 6Gb/sケーブル×4本
1 x サーミスタケーブルパック
その他
1 x VRMファンホルダー
Qコネクター1個
1 x M.2 ラバーパッケージ
1 x M.2バックプレート ゴムパッケージ
1 x M.2キーE用スクリューパッケージ
LGA 4677 E1A用CPUガード×1個
LGA 4677 E1B用CPUガード×1個
ドキュメンテーション
1 x ACC Expressアクティベーション・キーカード
1 x ユーザーガイド

OS

Windows® 11, Windows® 10 64-bit

パッケージサイズ

幅(W)

36.2cm

奥行(D)

8.1cm

高さ(H)

27.9cm

本体サイズ

重量

2.8kg

法令関連

電気用品安全(PSE)

対象外

電波法(TELEC認証)

対象外

RoHS対応

RoHS対応
