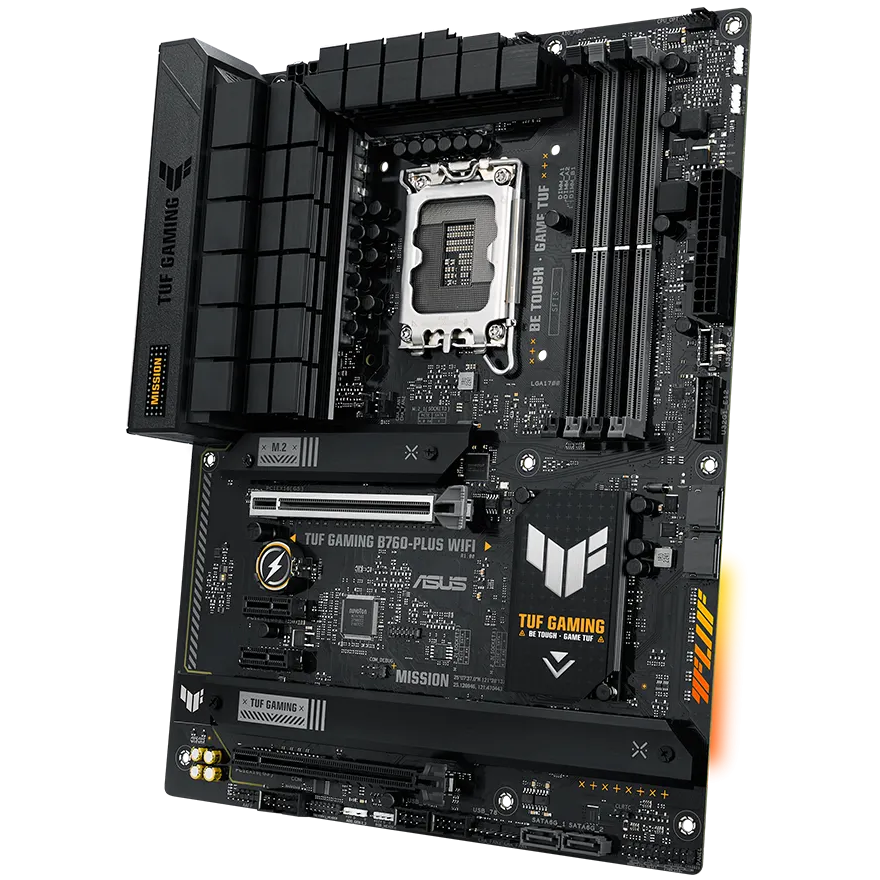

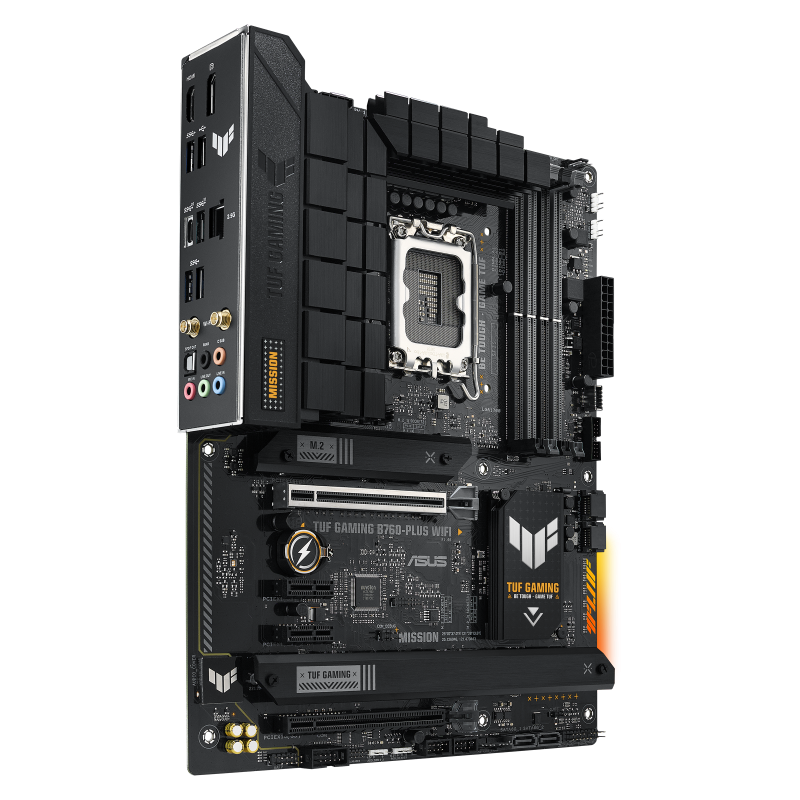

TUF GAMING B760-PLUS WIFI ― インテル® B760チップセット搭載 ATXマザーボード

基本仕様

対応CPU

Intel® Socket LGA1700 for 13th Gen Intel Core & 12th Gent Intel®® Core™™, Pentium® Gold and Celeron® Processors*
インテルターボブーストテクノロジー2.0およびインテル®®ターボブーストマックステクノロジー3.0**をサポート
※CPUサポート一覧は www.asus.com を参照してください。
** インテル®ターボブーストマックステクノロジー3.0のサポートは、CPUタイプによって異なります。

搭載チップセット

インテル® B760チップセット

メインメモリー

4 x DIMM、最大 128GB、DDR5 7200 (OC)/7000 (OC)/6800 (OC)/6600 (OC)/6400 (OC)/ 6200 / 6000 (OC)/ 5800 (OC)/ 5600/ 5400/5200/ 5000/ 4800 非 ECC、バッファなしメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリプロファイル(XMP)をサポート
オプティメムII
* サポートされるメモリの種類、データレート(速度)、およびDRAMモジュールの数は、CPUとメモリの構成によって異なります。詳細については、[サポート]タブのCPU/メモリサポートを参照するか、次のWebサイトにアクセスしてください https://www.asus.com/support/
* 非 ECC、バッファなしの DDR5 メモリは、オンダイ ECC 機能をサポートします。

グラフィックス機能

1 x ディスプレイポート**
1 x HDMITM ポート***
* グラフィック仕様は CPU の種類によって異なる場合があります。更新については、www.intel.com を参照してください。
** ディスプレイポート 1.4 で指定されている最大4K@60Hzをサポートします。
HDMITM 2.1で規定されている4K@60Hzをサポートします。

拡張スロット

インテル®第13世代および第12世代プロセッサー
1 x PCIe 5.0 x16 スロット
インテル® B760チップセット
1 x PCIe 3.0 x16 スロット (x4 モードをサポート)*
2 x PCIe 3.0 x1 スロット*
* PCIEX16(G3) は、PCIEX1(G3)_1 および PCIEX1(G3)_2 と帯域幅を共有します。PCIEX1(G3)_1 または PCIEX1(G3)_2 が PCIe x1 モードで実行されている場合、PCIEX16(G3) は PCIe x2 モードでのみ実行されます。
- インストールされているデバイスの互換性を確保するために、サポートされている周辺機器のリストについては https://www.asus.com/support/ を参照してください。

ストレージ機能

合計で 3 x M.2 スロットと 4 x SATA 6Gb/s ポートをサポート*
インテル®第13世代および第12世代プロセッサー
M.2_1スロット(キーM)、タイプ 2242/2260/2280(PCIe 4.0 x4 モードをサポート)
インテル® B760チップセット
M.2_2スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 4.0 x4モードをサポート)
M.2_3スロット(キーM)、タイプ 2242/2260/2280(PCIe 4.0 x4 モードをサポート)
4 x SATA 6 Gb/秒ポート
* インテル®ラピッドストレージテクノロジーは、SATA RAID 0/1/5/10をサポートしています。

Wi-Fi

無線LAN 6
2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
2.4 / 5GHz周波数帯域をサポート
® Bluetooth v5.2*
*Bluetoothバージョンは異なる場合がありますので、最新の仕様についてはWi-Fiモジュールの製造元のWebサイトを参照してください。

USB機能

背面USB(合計6ポート)
1 x USB 3.2 Gen 2x2 ポート (1 x USB タイプ C®)
1 x USB 3.2 Gen 2 ポート (1 x タイプ A)
3 x USB 3.2 Gen 1 ポート (3 x タイプ A)
1 x USB 2.0 ポート (1 x タイプ A)
フロント USB (合計 7 ポート)
1 x USB 3.2 Gen 2 コネクタ (USB タイプ C® をサポート)
1 x USB 3.2 Gen 1 ヘッダーは、2 つの追加の USB 3.2 Gen 1 ポートをサポートします
2 x USB 2.0 ヘッダーは 4 つの追加 USB 2.0 ポートをサポート

オーディオ機能

Realtek 7.1サラウンドサウンドハイデフィニションオーディオコーデック
- サポート:ジャック検出、マルチストリーミング、フロントパネルジャック再タスク
- 最大24ビット/ 192kHzの再生をサポート
オーディオ機能
- オーディオシールド
- 背面オプティカル S/PDIF 出力ポート
- プレミアムオーディオコンデンサ
- 専用のオーディオPCB層
- オーディオカバー

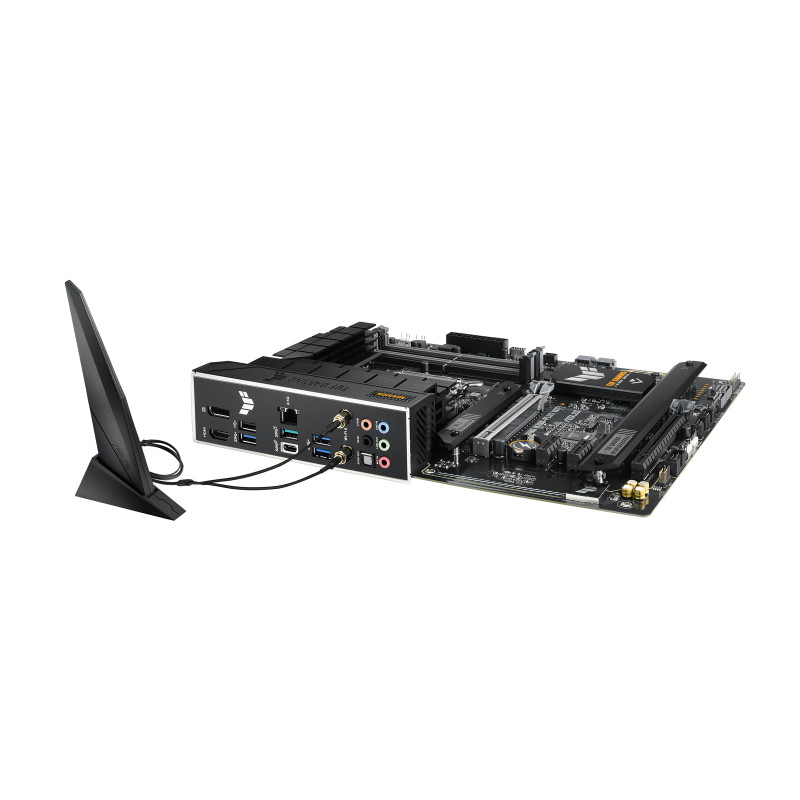

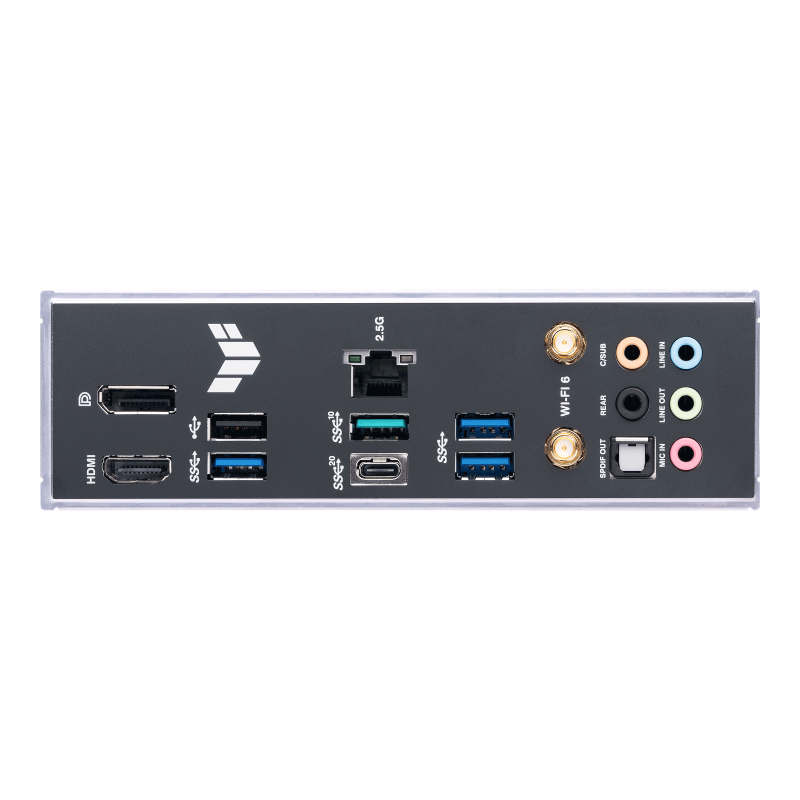

背面インターフェース

1 x USB 3.2 Gen 2x2 ポート (1 x USB タイプ C®)
1 x USB 3.2 Gen 2 ポート (1 x タイプ A)
3 x USB 3.2 Gen 1 ポート (3 x タイプ A)
1 x USB 2.0 ポート (1 x タイプ A)
1×ディスプレイポート
1 x HDMITM ポート
1×Wi-Fiモジュール
1×リアルテック2.5Gbイーサネットポート
5 xオーディオジャック
1 x 光 S/PDIF 出力ポート

特別な機能

ASUSのTUF保護
- DIGI+ VRM (- DrMOSによるデジタル電源設計)
- ESDガード
- トゥフ・ランガルド
- 過電圧保護
- セーフスロットコア+
-ステンレス鋼バックI / O
ASUS Q-デザイン
- M.2 Qラッチ
- Q-DIMM
- Q LED (CPU [赤], ドラム [黄], VGA [白], ブートデバイス [黄緑])
- Qスロット
ASUSサーマルソリューション
- M.2ヒートシンク
-VRMヒートシンク設計
ASUS EZ DIY
- CPUソケットレバープロテクター
- プロクール
-プリマウントされたI / Oシールド
- セーフスロットコア+
- セーフディム
オーラシンク
- オーラRGBヘッダー
- アドレス指定可能な第 2 世代ヘッダー

BIOS機能

128 メガバイトのフラッシュROM, UEFI AMI BIOS

主な付属品

ケーブル
2 x SATA 6Gb/s ケーブル
雑
1×ASUSのWi-Fi移動アンテナ
1×TUFゲーミングステッカー
2 x M.2ラバーパッケージ
1 x M.2 SSD用スクリューパッケージ
ドキュメンテーション
1 x TUF認定カード
1 xユーザーガイド

パッケージサイズ

幅(W)

27.3cm

奥行(D)

6.8cm

高さ(H)

35.3cm

本体サイズ

重量

2kg

法令関連

電気用品安全(PSE)

対象外

電波法(TELEC認証)

TELEC対応

RoHS対応

RoHS対応
