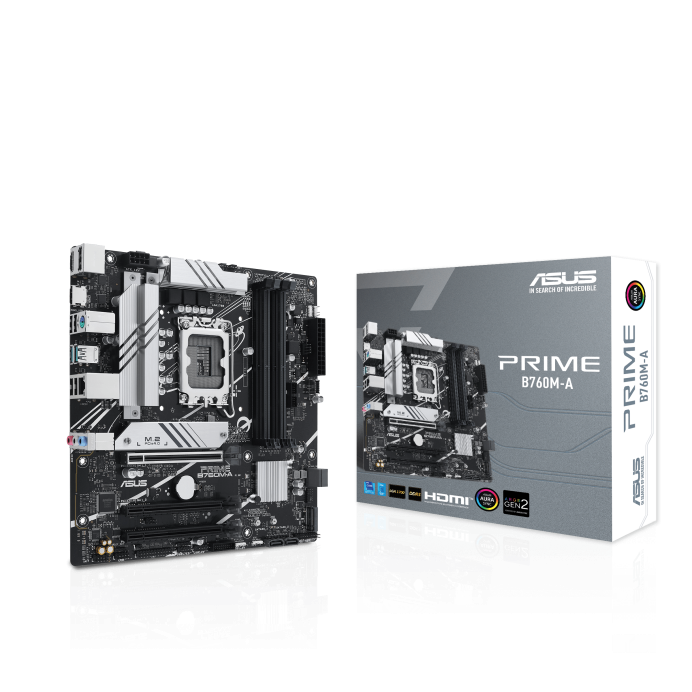

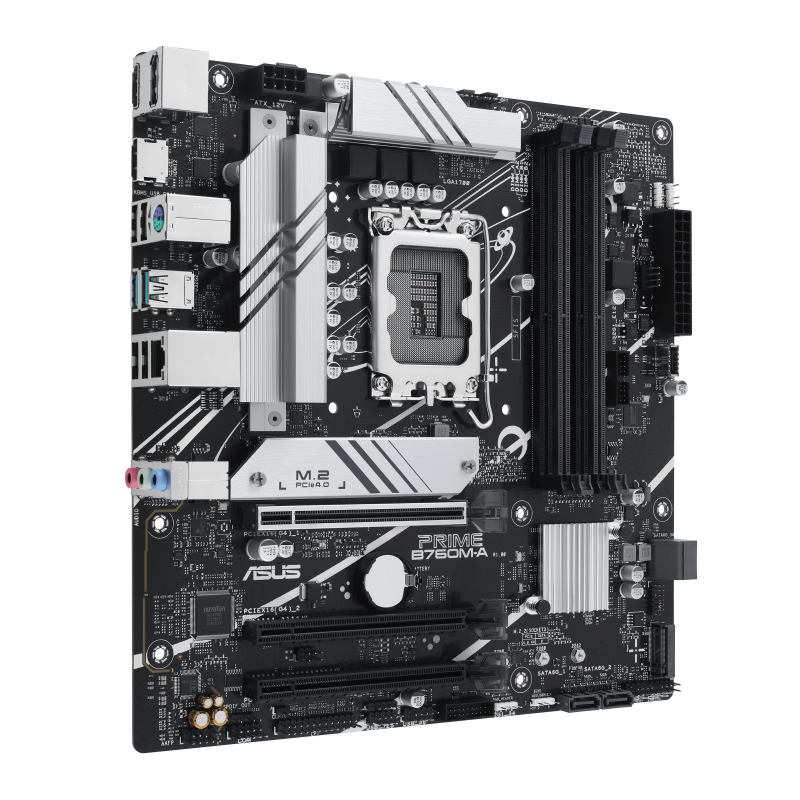

PRIME B760M-A ― Intel® B760 (LGA 1700)チップセット搭載 mATXマザーボード

基本仕様

対応CPU

Intel® Socket LGA1700 for 13th Gen Intel Core & 12th Gent Intel®® Core™™, Pentium® Gold and Celeron® Processors*
インテルターボブーストテクノロジー2.0およびインテル®®ターボブーストマックステクノロジー3.0**をサポート
※CPUサポート一覧は www.asus.com を参照してください。
** インテル®ターボブーストマックステクノロジー3.0のサポートは、CPUタイプによって異なります。

搭載チップセット

インテル® B760チップセット

メインメモリー

4 x DIMM スロット、最大 128GB、DDR5 7200 + OC / 7000 (OC)/6800 (OC)/6600 (OC)/6400 (OC)/ 6200 (OC)/6000 (OC)/5800 (OC)/5600/ 5400/5200/5000/4800MHz 非 ECC、バッファなしメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリプロファイル(XMP)をサポート
オプティメムII
※対応メモリの種類、データレート(速度)、DRAMモジュール数はCPUやメモリの構成によって異なりますので、詳しくは製品情報サイトの「サポート」タブのCPU/メモリサポート一覧を参照するか、https://www.asus.com/support/ をご覧ください。
* 非 ECC、バッファなしの DDR5 メモリは、オンダイ ECC 機能をサポートします。

グラフィックス機能

1 x ディスプレイポート**
2 x HDMITM ポート***
* グラフィック仕様は CPU の種類によって異なる場合があります。更新については、www.intel.com を参照してください。
** ディスプレイポート 1.4 で指定されている最大4K@60Hzをサポートします。
HDMITM 2.1で規定されている4K@60Hzをサポートします。

拡張スロット

インテル®第13世代および第12世代プロセッサー
1 x PCIe 4.0 x16 スロット
インテル® B760チップセット
1 x PCIe 4.0 x16スロット(x4モードをサポート)
1 x PCIe 4.0 x16スロット(x1モードをサポート)
注:インストールされているデバイスの互換性を確保するために、サポートされている周辺機器のリストについては https://www.asus.com/support/ を参照してください。

ストレージ機能

合計で 2 x M.2 スロットと 4 x SATA 6Gb/s ポートをサポート*
インテル®第13世代および第12世代プロセッサー
M.2_1スロット(キーM)、タイプ 2242/2260/2280(PCIe 4.0 x4 モードをサポート)
インテル® B760チップセット
M.2_2スロット(キーM)、タイプ 2242/2260/2280 (PCIe 4.0 x4 モードをサポート)
4 x SATA 6 Gb/秒ポート
* インテル®ラピッドストレージテクノロジーは、SATA RAID 0/1/5/10をサポートしています。

Wi-Fi

1×リアルテック2.5ギガバイトイーサネット

USB機能

背面USB(合計6ポート)
2 x USB 3.2 Gen 2 ポート (2 x タイプ A)
4 x USB 2.0 ポート (4 x タイプ A)
フロント USB (合計 10 ポート)
2 x USB 3.2 Gen 1 ヘッダーは、4 つの追加 USB 3.2 Gen 1 ポートをサポート
1 x USB 3.2 Gen 1 コネクタ (USB タイプ C® をサポート)
2 x USB 2.0 ヘッダーは 4 つの追加 USB 2.0 ポートをサポート
1 x USB 2.0ヘッダーは、1つの追加のUSB 2.0ポートをサポートします

オーディオ機能

リアルテック7.1サラウンドサウンドハイデフィニションオーディオコーデック*
- サポート:ジャック検出、マルチストリーミング、フロントパネルジャック再タスク
- 最大24ビット/ 192kHzの再生をサポート
オーディオ機能
- オーディオシールド
- プレミアムオーディオコンデンサ
- 専用のオーディオPCB層
* 7.1 サラウンド サウンド オーディオ出力をサポートするには、前面パネルに HD オーディオ モジュールを搭載したシャーシが必要です。

背面インターフェース

2 x USB 3.2 Gen 2 ポート (2 x タイプ A)
4 x USB 2.0 ポート (4 x タイプ A)
1×ディスプレイポート
2 x HDMITM ポート
1×Wi-Fiモジュール
1×リアルテック2.5Gbイーサネットポート
3×オーディオジャック
1 x PS/2 キーボード/マウスコンボポート

特別な機能

ASUS 5XプロテクションIII
- デジ+ VRM
- ランガルド
- 過電圧保護
- セーフスロットコア+
-ステンレス鋼バックI / O
ASUS Q-デザイン
- Q-DIMM
- Q-LEDコア
- Qスロット
ASUSサーマルソリューション
- M.2ヒートシンク
-VRMヒートシンク設計
ASUS EZ DIY
- プロクール
オーラシンク
- オーラRGBヘッダー
- アドレス指定可能な第 2 世代ヘッダー

BIOS機能

128 メガバイトのフラッシュROM, UEFI AMI BIOS

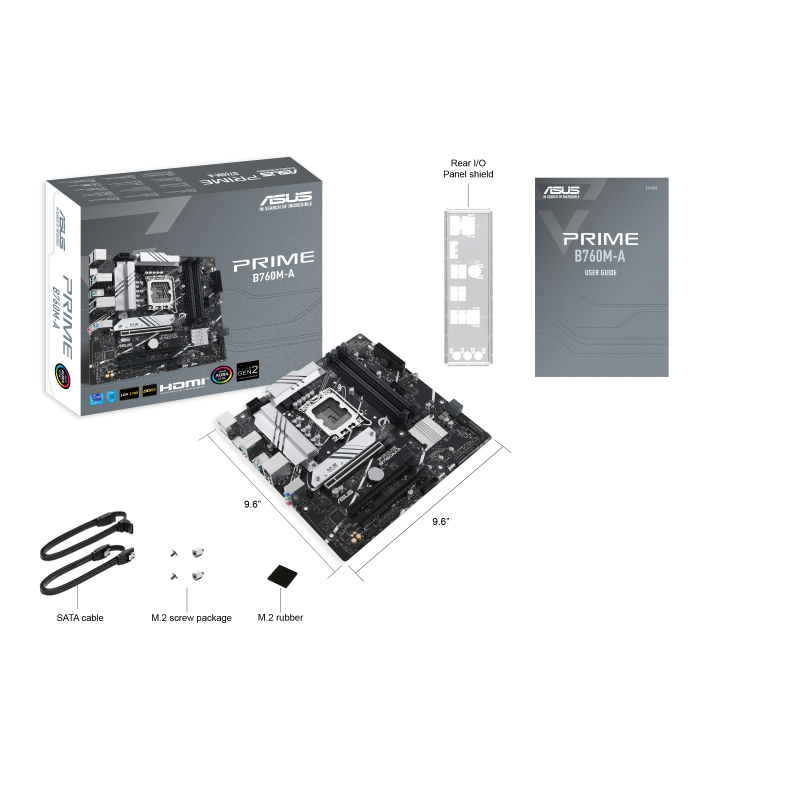

主な付属品

ケーブル
2 x SATA 6Gb/s ケーブル
雑
1 x I/O シールド
1 x M.2ラバーパッケージ
1 x M.2 SSD用スクリューパッケージ
ドキュメンテーション
1 xユーザーガイド

パッケージサイズ

幅(W)

27cm

奥行(D)

5.2cm

高さ(H)

26cm

本体サイズ

重量

1.1kg

法令関連

電気用品安全(PSE)

対象外

電波法(TELEC認証)

対象外

RoHS対応

RoHS対応
