PROART B760-CREATOR

インテル® B760チップセット搭載 プロ仕様 ATXマザーボード

メーカー型番
90MB1F20-M0JAY0
TEKWIND型番
ASU-PROART/B760-CREATOR
JAN/UPC
0197105179738
PROART B760-CREATORの主な特長
ProArt B760-Creatorは、バーチャルプロダクション、3Dレンダリング、4K/8Kビデオ編集などのコンテンツ制作ワークロード向けに設計された拡張マザーボードです。また、3つのM.2スロット、2.5Gbおよび1Gbイーサネット、60W Quick Charge 4+対応USB 3.2 Gen 2x2 Type-C®フロントパネルコネクタ、Thunderbolt™ 4ヘッダなど、包括的な接続性を備えています。

製品仕様 SPEC

基本仕様

対応CPU
Intel Socket LGA1700 for 13th Genth Intel Core Processor & 12th Genth Intel®® Core™™, Pentium® Gold and Celeron® Processor®
インテル® 10nmCPUをサポート
インテルターボブーストテクノロジー2.0およびインテル®®ターボブーストマックステクノロジー3.0**をサポート
※CPUサポート一覧は www.asus.com を参照してください。
** インテル®ターボブーストマックステクノロジー3.0のサポートは、CPUタイプによって異なります。
搭載チップセット
インテル® B760チップセット
メインメモリー
4 x DIMM、最大 128GB、DDR5 非 ECC、バッファなしメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリプロファイル(XMP)をサポート
オプティメムII
* サポートされるメモリの種類、データ レート (速度)、および DRAM モジュールの数は、CPU とメモリの構成によって異なります。詳細については、[サポート] タブの CPU/メモリ サポートを参照するか、https://www.asus.com/support/ を参照してください。
グラフィックス機能
1 x HDMTM ポート**
1 x ディスプレイポートポート***
* グラフィック仕様は CPU の種類によって異なる場合があります。更新については、www.intel.com を参照してください。
**HDMI2.1で指定されているサポート4K@60Hz。
ディスプレイポート1.4で指定されている最大8K@60Hzをサポートします。
拡張スロット
インテル®第13世代および第12世代プロセッサー
1 x PCIe 5.0/4.0/3.0 x16 スロット
インテル® B760 チップセット*
1 x PCIe 4.0 x16スロット(x4モードをサポート)
1 x PCIe 3.0 x1 スロット**
** PCIe X1 は帯域幅を M.2_2 と共有します。PCIe X1 は、手動で有効にして PCIe x4 モードでM.2_2が実行されると無効になります。
ストレージ機能
合計で 3 x M.2 スロットと 4 x SATA 6Gb/s ポートをサポート*
インテル®第13世代および第12世代プロセッサー
M.2_1スロット(キーM)、タイプ2242/2260/2280/22110
® Intel 第 13 世代および第 12 世代プロセッサは PCIe 4.0 x4 モードをサポートしています。
インテル® B760 チップセット**
M.2_2スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 3.0 x4モードをサポート)***
M.2_3スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 4.0 x4モードをサポート)
4 x SATA 6 Gb/秒ポート***
* インテル®ラピッドストレージテクノロジーは、SATA RAID 0/1/5/10をサポートしています。
M.2_2スロットは PCIe X1 および WiFi キー E と帯域幅を共有します。M.2_2 は PCIe x1 または WiFi キー E スロットでデバイスが検出された PCI 3.0 x2 モードで実行されます。
Wi-Fi
M.2 スロットのみ (Key E, CNVi および PCIe)*
※Wi-Fiモジュールは別売りです。
USB機能
背面 USB(合計 9 ポート)
1 x USB 3.2 Gen 2 (10G) タイプ C® ポート
4 x USB 3.2 Gen 1 (5G) ポート (4 x タイプ A)
4 x USB 2.0 ポート (4 x タイプ A)
フロント USB (合計 7 ポート)
1 x USB 3.2 Gen 2x2 (20G) コネクタ (60W PD/QC4+ の USB タイプ C® をサポート)
1 x USB 3.2 Gen 1 (5G) ヘッダーは、追加の 2 x USB 3.2 Gen1 ポートをサポートします
2 x USB 2.0 ヘッダーは、追加の 4 つの USB 2.0 ポートをサポート
オーディオ機能
リアルテック7.1サラウンドサウンドハイデフィニションオーディオコーデック*
- サポート:ジャック検出、マルチストリーミング、フロントパネルジャック再タスク
- 最大24ビット/ 192kHzの再生をサポート
オーディオ機能
- プレミアムオーディオコンデンサ
- 専用のオーディオPCB層
- オーディオカバー
- ユニークなデポップ回路

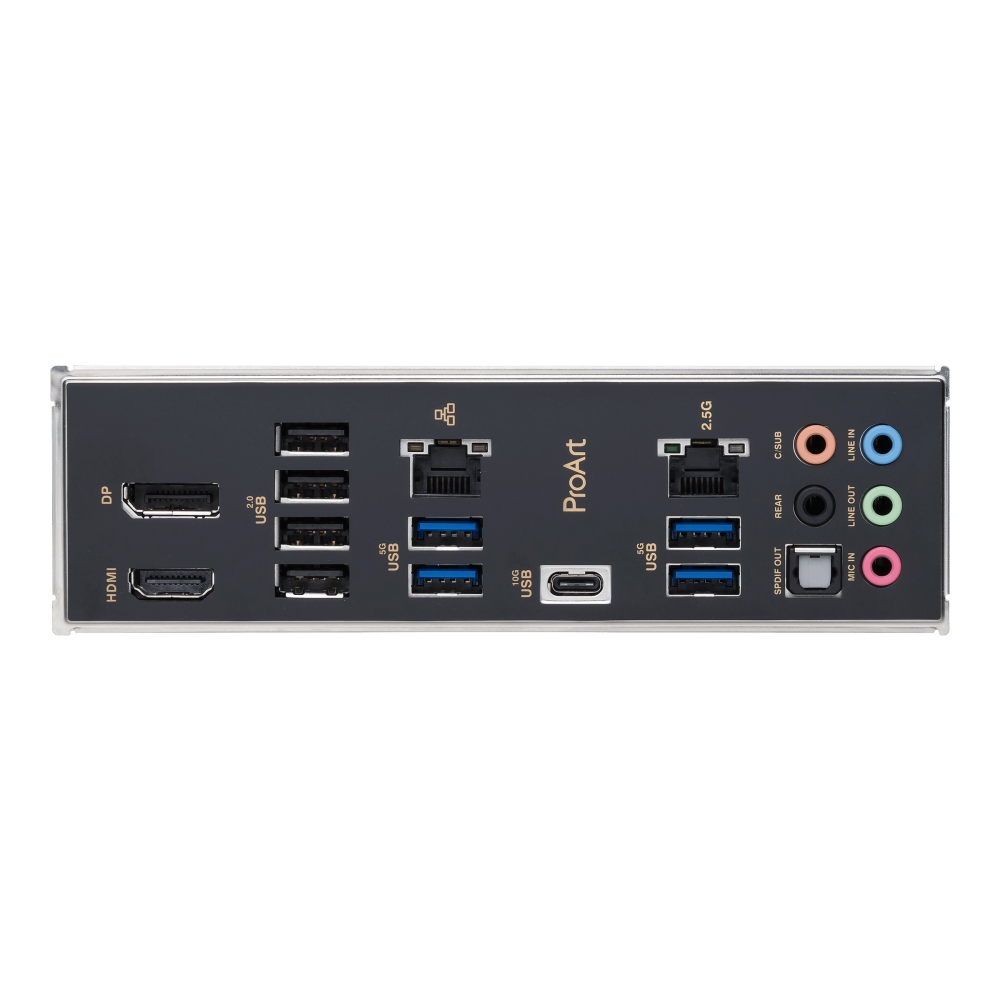

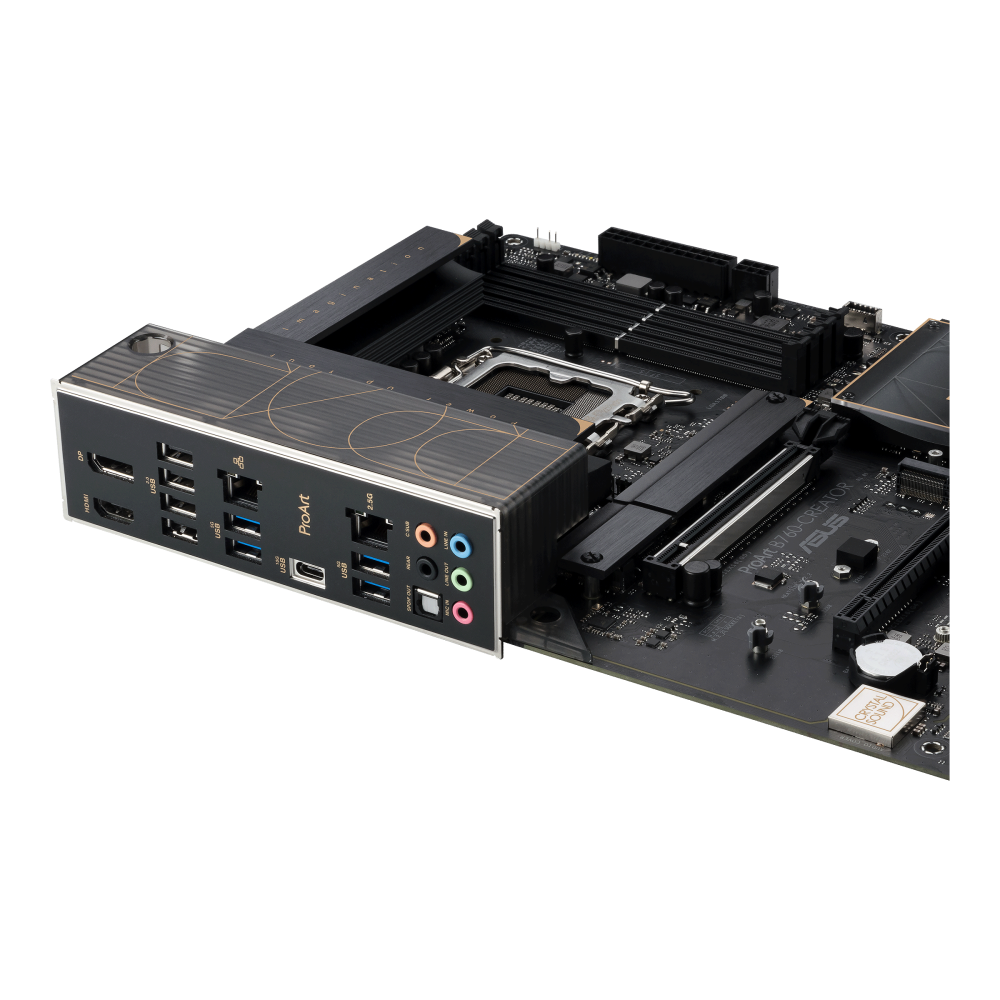

背面インターフェース
1 x USB 3.2 Gen 2 (10G) ポート (1 x USB タイプ C®)
4 x USB 3.2 Gen 1 (5G) ポート (4 x タイプ A)
4 x USB 2.0 ポート (4 x タイプ A)
1×ディスプレイポート
1×HDMI®ポート
1×リアルテック2.5Gbイーサネットポート
1 x インテル® 1Gb イーサネットポート
5 xオーディオジャック
1 x 光 S/PDIF 出力ポート
特別な機能
ASUS 5XプロテクションIII
- DIGI+ VRM (- DrMOSによるデジタル電源設計)
- 強化されたDRAM過電流保護
- ESDガード
- ランガルド
- 過電圧保護
- セーフスロット
-ステンレス鋼バックI / O
ASUS Q-デザイン
- M.2 Qラッチ
- Qコネクタ
- Q-DIMM
- Q LED (CPU [赤], ドラム [黄], VGA [白], ブートデバイス [黄緑])
- Qスロット
ASUSサーマルソリューション
-柔軟なM.2ヒートシンク
-VRMヒートシンク設計
ASUS EZ DIY
- プロクール
-プリマウントされたI / Oシールド
オーラシンク
- オーラRGBヘッダー
- アドレス指定可能な第 2 世代ヘッダー
BIOS機能
128 メガバイト

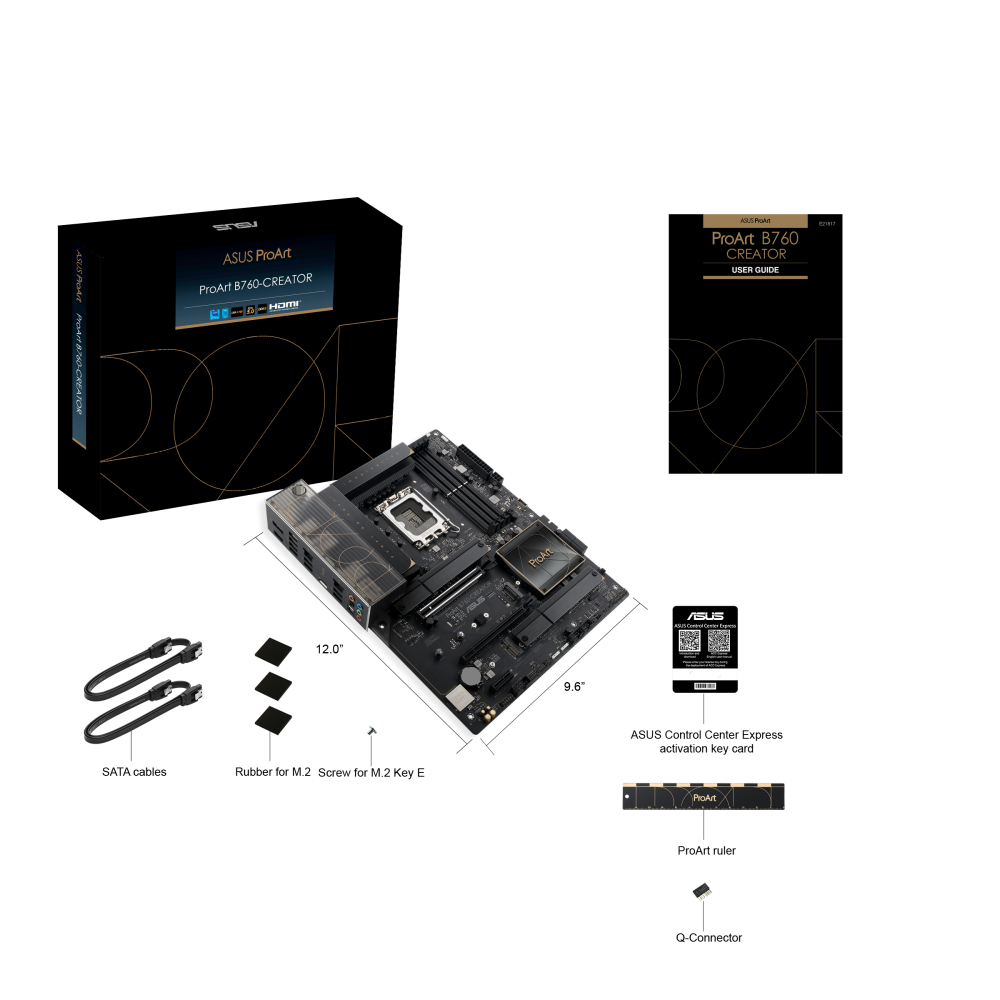

主な付属品
ケーブル
2 x SATA 6Gb/s ケーブル

2 x M.2ラバーパッケージ
1 x M.2キーE用スクリューパッケージ
1×プロアート定規
1 x Qコネクタ
ドキュメンテーション
1 x ACCエクスプレスアクティベーションキーカード
1 xユーザーガイド

パッケージサイズ

幅(W)
27.3cm
奥行(D)
6.8cm
高さ(H)
33.8cm

本体サイズ

重量
2.2kg

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
