PRIME Z790-P-CSM

ASUS インテル®第13世代Raptor Lake-S CPU対応Z790チップセット搭載 ATX マザーボード

メーカー型番
90MB1CK0-M0JAYC
TEKWIND型番
ASU-PRIME/Z790-P-CSM
JAN/UPC
0195553937474
PRIME Z790-P-CSMの主な特長
ASUS Primeシリーズマザーボードは、第13世代インテル® Core™ プロセッサーの潜在能力を最大限に引き出すために、専門的に設計されたマザーボードです。PRIME Z790-P-CSMは、堅牢な電源設計、包括的な冷却ソリューション、インテリジェントなチューニングオプションを備え、直感的なソフトウェアとファームウェア機能により、ユーザーとPC DIYに最適化されたパフォーマンスを提供します。

製品仕様 SPEC

基本仕様

対応CPU
Intel Socket LGA1700 for 第 13 世代 Intel®® Core Processor & 12th Gent Intel® Core™™, Pentium® Gold および Celeron® プロセッサー*
インテルターボブーストテクノロジー2.0およびインテル®®ターボブーストマックステクノロジー3.0**をサポート
※CPUサポート一覧は www.asus.com を参照してください。
** インテル®ターボブーストマックステクノロジー3.0のサポートは、CPUタイプによって異なります。
搭載チップセット
インテル® Z790チップセット
メインメモリー
4 x DIMM、最大 128GB、DDR5 7200 +(OC)/7000 (OC)/6800 (OC)/6600 (OC)/6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600/ 5400/ 5200/ 5000/ 4800 非 ECC、バッファなしメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリプロファイル(XMP)をサポート
オプティメムII
* サポートされるメモリの種類、データレート(速度)、およびDRAMモジュールの数は、CPUおよびメモリ構成によって異なります。詳細については、メモリサポートリストの www.asus.com を参照してください。
* 非 ECC、バッファなしの DDR5 メモリは、オンダイ ECC 機能をサポートします。
グラフィックス機能
1 x ディスプレイポート**
1 x HDMI® ポート***
*グラフィック仕様はCPUタイプによって異なる場合があります。更新については、www.intel.com を参照してください。
** ディスプレイポート 1.4 で指定されている最大4K@60Hzをサポートします。
HDMI 2.1で指定されている4K@60Hzをサポートします。
拡張スロット
インテル®第13世代および第12世代プロセッサー*
1 x PCIe 5.0 x16 スロット
インテル® Z790チップセット
3 x PCIe 4.0 x16 スロット (x4 モードをサポート)
1 x PCIe 3.0 x1 スロット
※サポートサイト(https://www.asus.com/support/FAQ/1037507/)のPCIe分岐表をご確認ください。
- インストールされているデバイスの互換性を確保するために、サポートされている周辺機器のリストについては https://www.asus.com/support/ を参照してください。
ストレージ機能
合計で 3 x M.2 スロットと 4 x SATA 6Gb/s ポートをサポート*
インテル®第13世代および第12世代プロセッサー
M.2_1スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 4.0 x4モードをサポート)
インテル® Z790チップセット
M.2_2スロット(キーM)、タイプ 2242/2260/2280 (PCIe 4.0 x4 モードをサポート)
M.2_3スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 4.0 x4およびSATAモードをサポート)
4 x SATA 6 Gb/秒ポート
* インテル®ラピッドストレージテクノロジーは、PCIe RAID 0/1/5/10、SATA RAID 0/1/5/10をサポートしています。
Wi-Fi
垂直 M.2 スロットのみ (Key E, CNVi および PCIe)*
※Wi-Fiモジュールは別売りです。
USB機能
背面 USB(合計 8 ポート)
1 x USB 3.2 Gen 2x2 ポート (1 x USB タイプ C®)
1 x USB 3.2 Gen 2 ポート (1 x タイプ A)
2 x USB 3.2 Gen 1 ポート (2 x タイプ A)
4 x USB 2.0 ポート (4 x タイプ A)
フロントUSB(合計9ポート)
1 x USB 3.2 Gen 2 コネクタ (USB タイプ C® をサポート)
2 x USB 3.2 Gen 1 ヘッダーは、4 つの追加 USB 3.2 Gen 1 ポートをサポート
2 x USB 2.0 ヘッダーは 4 つの追加 USB 2.0 ポートをサポート
*USB_E1ポート、USB_E2ポート、USB_E3ポート、USB_E4ポートは帯域幅を共有します。
* USB_E5ポート、USB_E6ポート、USB_E7ポート、USB_E8ポートは帯域幅を共有します。
オーディオ機能
リアルテック7.1サラウンドサウンドハイデフィニションオーディオコーデック*
- サポート:ジャック検出、マルチストリーミング、フロントパネルジャック再タスク
- 最大24ビット/ 192kHzの再生をサポート
オーディオ機能
- オーディオシールド
- プレミアムオーディオコンデンサ
- 専用のオーディオPCB層
* 7.1 サラウンド サウンド オーディオ出力をサポートするには、前面パネルに HD オーディオ モジュールを搭載したシャーシが必要です。

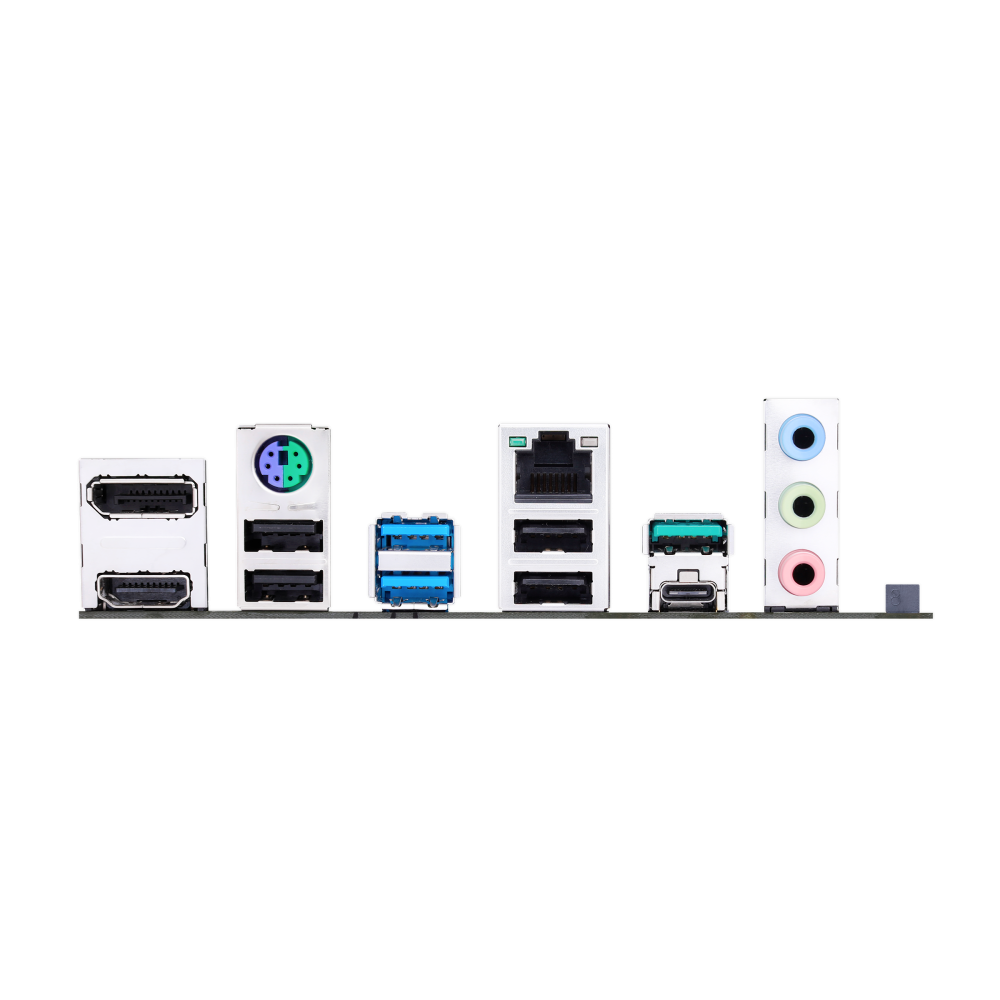

背面インターフェース
1 x USB 3.2 Gen 2x2 ポート (1 x USB タイプ C®)
1 x USB 3.2 Gen 2 ポート (1 x タイプ A)
2 x USB 3.2 Gen 1 ポート (2 x タイプ A)
4 x USB 2.0 ポート (4 x タイプ A)
1×ディスプレイポート
1×HDMI®ポート
1 x垂直M.2スロット(キーE)
1×リアルテック2.5Gbイーサネットポート
3×オーディオジャック
1 x PS/2 キーボード/マウスコンボポート
特別な機能
ASUS 5XプロテクションIII
- DIGI+ VRM (- DrMOSによるデジタル電源設計)
- ランガルド
- 過電圧保護
- セーフスロットコア+
-ステンレス鋼バックI / O
ASUS Q-デザイン
- Q-DIMM
- Qスロット
- Q-LEDコア
ASUSサーマルソリューション
-柔軟なM.2ヒートシンク
-VRMヒートシンク設計
ASUS EZ DIY
- プロクール
オーラシンク
- オーラRGBヘッダー
- アドレス指定可能な第 2 世代ヘッダー
BIOS機能
192 (128+64) メガバイトフラッシュROM, UEFI AMI BIOS

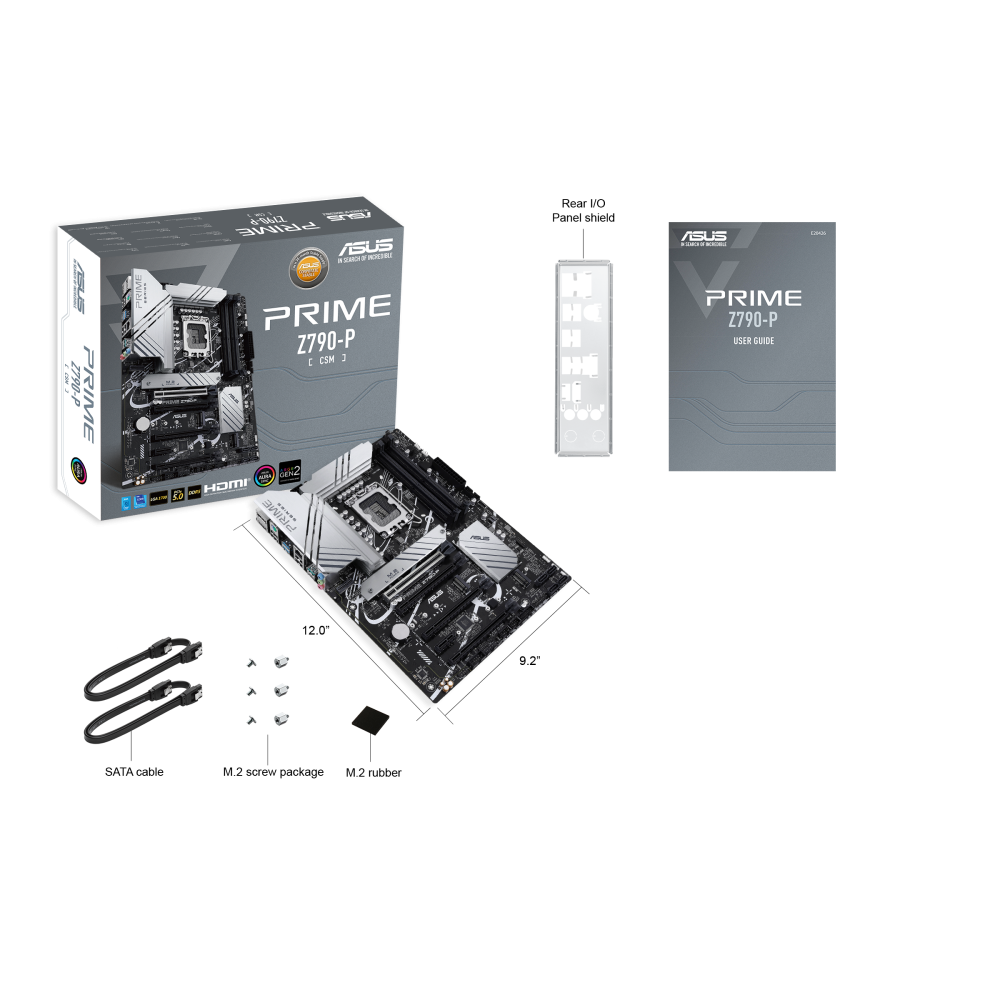

主な付属品
ケーブル
2 x SATA 6Gb/s ケーブル

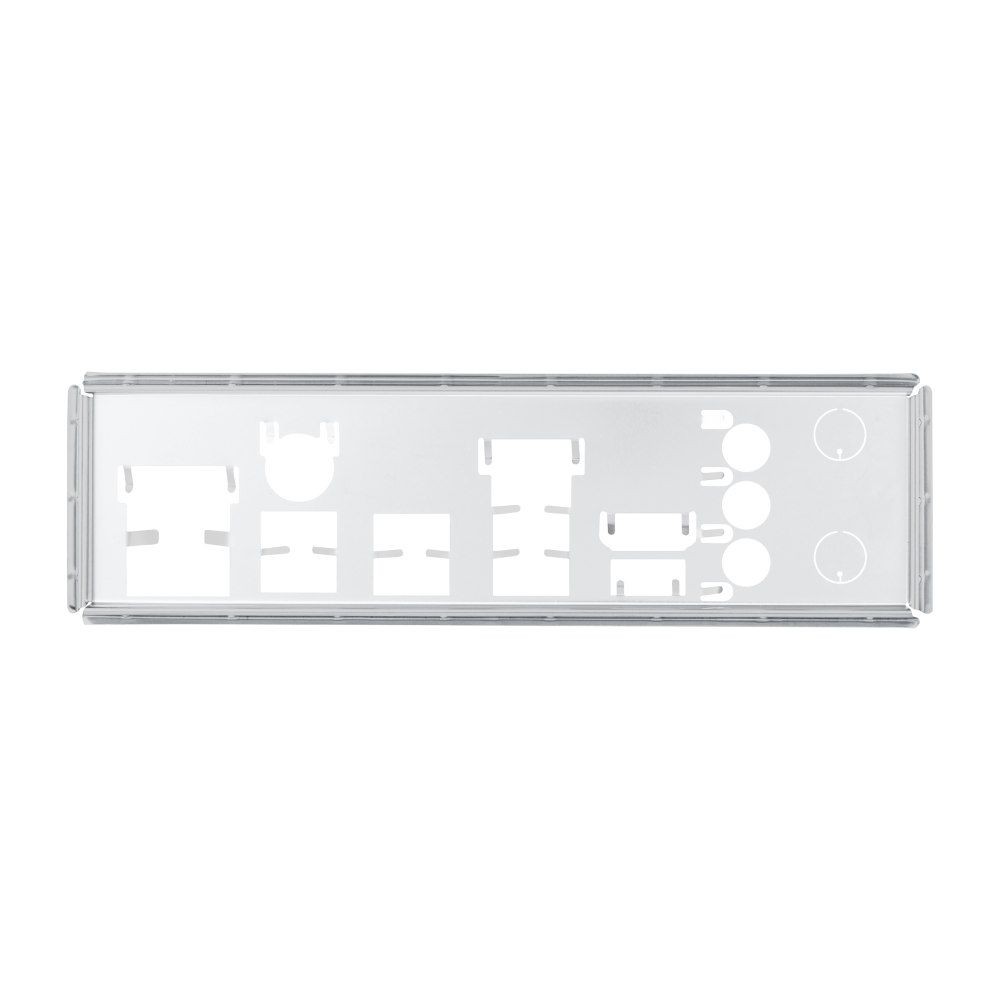

1 x I/O シールド
1 x M.2ラバーパッケージ
M.2 SSD用の2 x スクリューパッケージ
ドキュメンテーション
1 x ACCエクスプレスアクティベーションキーカード
1 xユーザーガイド

パッケージサイズ

幅(W)
27.3cm
奥行(D)
6.8cm
高さ(H)
33.8cm

本体サイズ

重量
1.6kg

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
