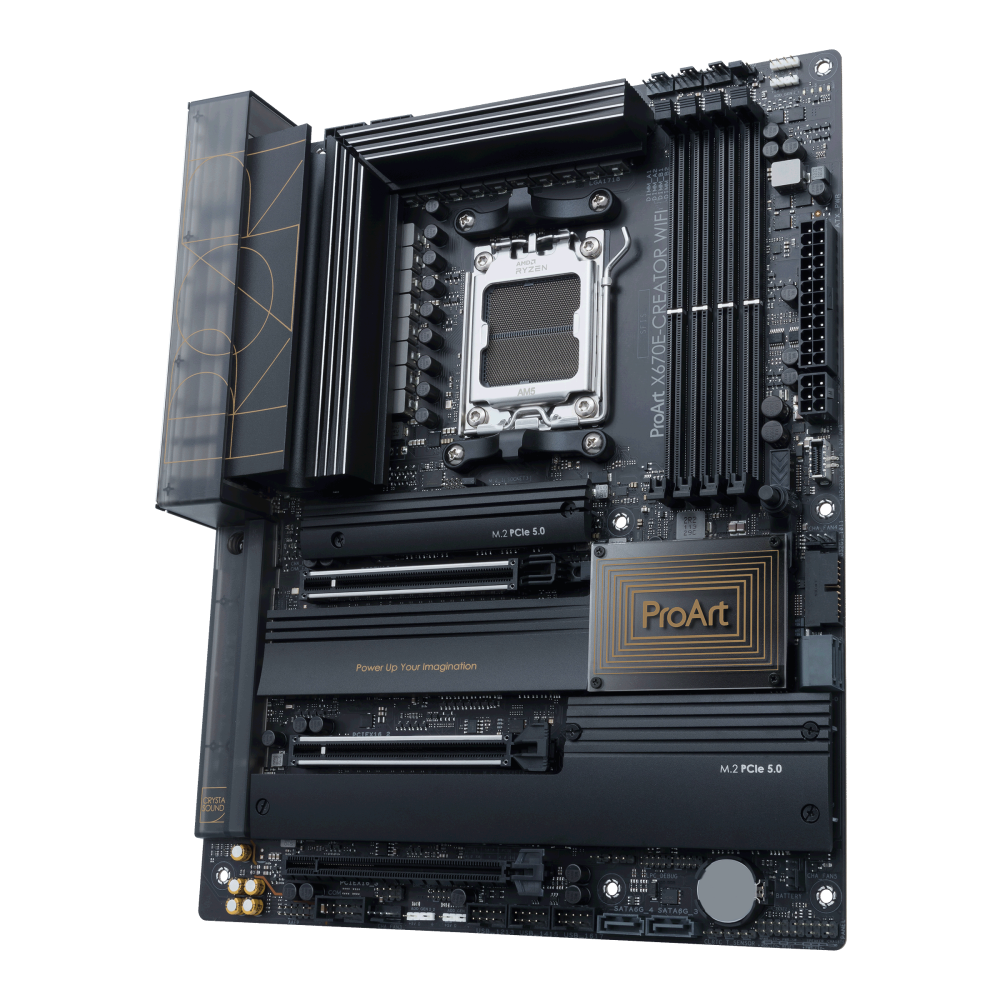

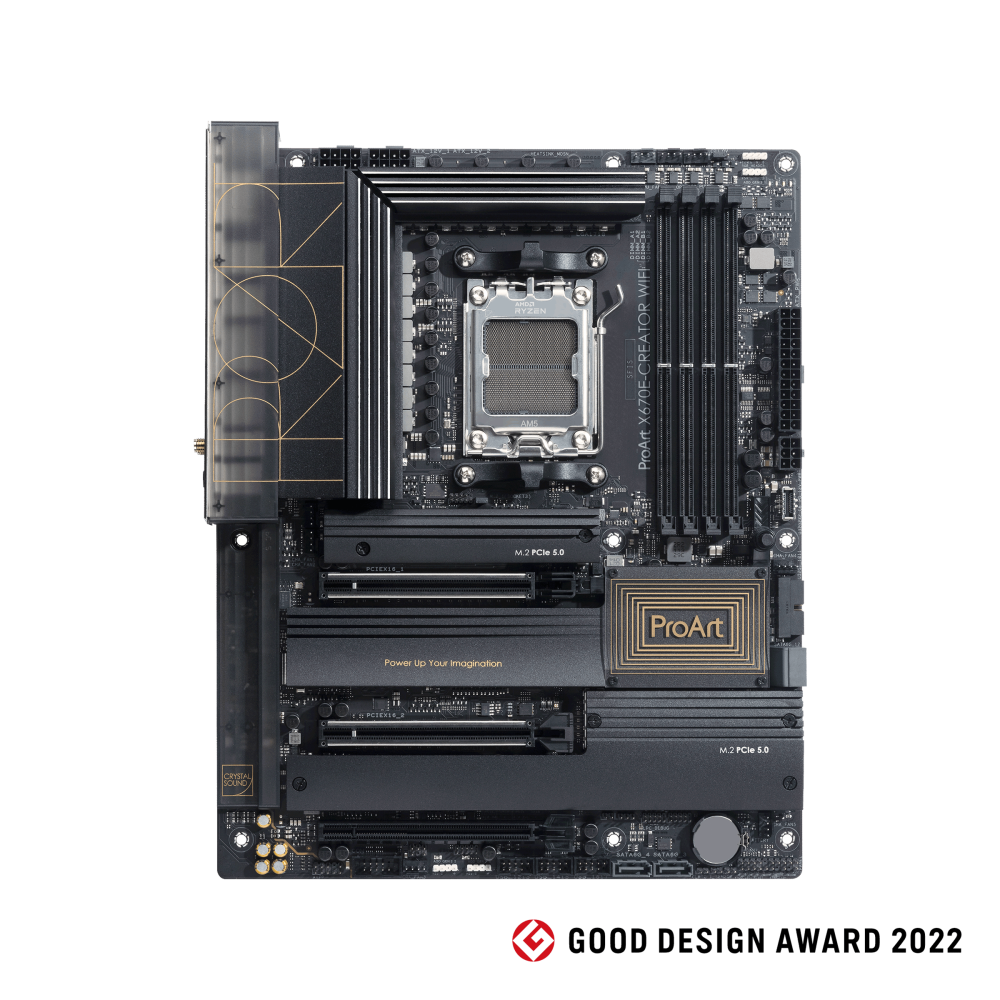

PROART X670E-CREATOR WIFI ― AMD ソケット AM5 (AMD Ryzen™ 7000 シリーズ・デスクトップ・プロセッサー用) 対応X670Eチップセット搭載ATXマザーボード

基本仕様

対応CPU

AMD ソケット AM5 (AMD Ryzen™ 7000 シリーズ・デスクトップ・プロセッサー用) *
※CPUサポート一覧については www.asus.com を参照してください。

搭載チップセット

AMD X670

メインメモリー

4 x DIMM、最大 128 GB、DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200 / 5000 / 4800 ECCおよび非ECC、バッファなしメモリ*
デュアルチャネルメモリアーキテクチャ
オーバークロック(EXPO™)のためのAMD拡張プロファイルをサポート
オプティメムII
※対応メモリの種類、データレート(速度)、DRAMモジュールの数はCPUやメモリ構成により異なりますので、メモリサポート一覧の www.asus.com を参照してください。
**非ECC、非バッファDDR5メムロイは、オンダイECC機能をサポートしています。

グラフィックス機能

1×HDMI®ポート**
2 x USB4®ポートはUSB Type-C®ディスプレイ出力をサポートします***
* グラフィックの仕様は CPU の種類によって異なる場合があります。
** HDMI 2.1 で指定されている4K@60Hzをサポートします。
DisplayPort 1.4 で指定されている最大8K@60Hzをサポートします。
USB4_EC1 および USB4_EC2 で出力するには、それぞれ USB-C® から DisplayPort へのアダプター ケーブルが必要です。VGA 解像度のサポートは、プロセッサまたはグラフィック カードの解像度によって異なります。
1×HDMI®ポート**
2 x USB4®ポートはUSB Type-C®ディスプレイ出力をサポートします***
* グラフィックの仕様は CPU の種類によって異なる場合があります。
** HDMI 2.1 で指定されている4K@60Hzをサポートします。
DisplayPort 1.4 で指定されている最大8K@60Hzをサポートします。
USB4_EC1 および USB4_EC2 で出力するには、それぞれ USB-C® から DisplayPort へのアダプター ケーブルが必要です。VGA 解像度のサポートは、プロセッサまたはグラフィック カードの解像度によって異なります。

拡張スロット

AMD Ryzen™ 7000シリーズ・デスクトップ・プロセッサー*
2 x PCIe 5.0 x16スロット(x16またはx8/x8モードをサポート)
AMD X670チップセット
1 x PCIe 4.0 x16スロット(x2モードをサポート)**
※サポートサイト(https://www.asus.com/support/FAQ/1037507/)のPCIe分岐表をご確認ください。
** PCIEX16_3はスロットと帯域幅M.2_3共有します。BIOS設定で調整してPCIEX16_3を有効にしてください。
- インストールされているデバイスの互換性を確保するために、サポートされている周辺機器のリストについては、https://www.asus.com/support/ を参照してください。

ストレージ機能

合計で4 x M.2スロットと4 x SATA 6 Gb/秒ポートをサポート*
AMD Ryzen™ 7000シリーズ・デスクトップ・プロセッサー
M.2_1スロット (キー M)、タイプ 2242/2260/2280 (PCIe 5.0 x4 モードをサポート)
M.2_2スロット (キー M)、タイプ 2242/2260/2280 (PCIe 5.0 x4 モードをサポート)
AMD X670チップセット
M.2_3スロット (キー M)、タイプ 2242/2260/2280 (PCIe 4.0 x4 モードをサポート)**
M.2_4スロット (キー M)、タイプ 2242/2260/2280/22110 (PCIe 4.0 x4 モードをサポート)
4 x SATA 6 Gb/秒ポート
*AMD RAIDXpert2テクノロジーは、NVMe RAID 0/1/10とSATA RAID 0/1/10の両方をサポートします。
**スロットM.2_3 PCIEX16_3と帯域幅を共有します。BIOS 設定で調整した後にPCIEX16_3が動作している場合、M.2_3スロットは PCIe x2 モードでのみ動作します。

Wi-Fi

Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
2.4 / 5 / 6GHz周波数帯域をサポート*
v5.2 Bluetooth
* WiFi 6E 6GHzの規制は国によって異なる場合があります。
Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
2.4 / 5 / 6GHz周波数帯域をサポート*
® v5.2 Bluetooth
* WiFi 6E 6GHzの規制は国によって異なる場合があります。

USB機能

背面 USB (合計 11 ポート)
2 x USB4 とインテル JHL8540 USB4®® コントローラー ポート (2 x USB タイプ C®)®
1 x USB 3.2 Gen 2x2 ポート (1 x USB Type-C®)
7 x USB 3.2 Gen 2 ポート (7 x タイプ A)
1 x USB 2.0 ポート (1 x タイプ A)
フロント USB (合計 9 ポート)
1 x USB 3.2 Gen 2x2コネクタ(最大60W PD / QC4+のUSB Type-C®をサポート)
1 x USB 3.2 Gen 1ヘッダーは、2つの追加のUSB 3.2 Gen 1ポートをサポートします
3 x USB 2.0 ヘッダーは 6 つの追加 USB 2.0 ポートをサポート

オーディオ機能

Realtek S1220A 7.1 サラウンド サウンド高精細オーディオ CODEC*
-フロントおよびリアヘッドフォン出力のインピーダンス検出
- ヘッドフォンやスピーカーのための最高品質のサウンドを強化するための内部オーディオアンプ
- サポート:ジャック検出、マルチストリーミング、フロントパネルジャックリタスク
- 高品質の120 dB SNRステレオ再生出力と113 dB SNR録音入力(ライン入力)
- 最大32ビット/ 192kHzの再生をサポート*
オーディオ機能
-パワープリレギュレータは、電力入力ノイズを低減し、一貫した性能を保証します
- プレミアムオーディオコンデンサ
-専用オーディオPCBレイヤー
- オーディオカバー
- ユニークなデポップサーキット
* HDA 帯域幅の制限により、7.1 サラウンドサウンドオーディオでは 32 ビット/192 kHz はサポートされていません。
** 7.1 サラウンドサウンドオーディオ出力をサポートするには、フロントパネルに HD オーディオモジュールを備えたシャーシが必要です。

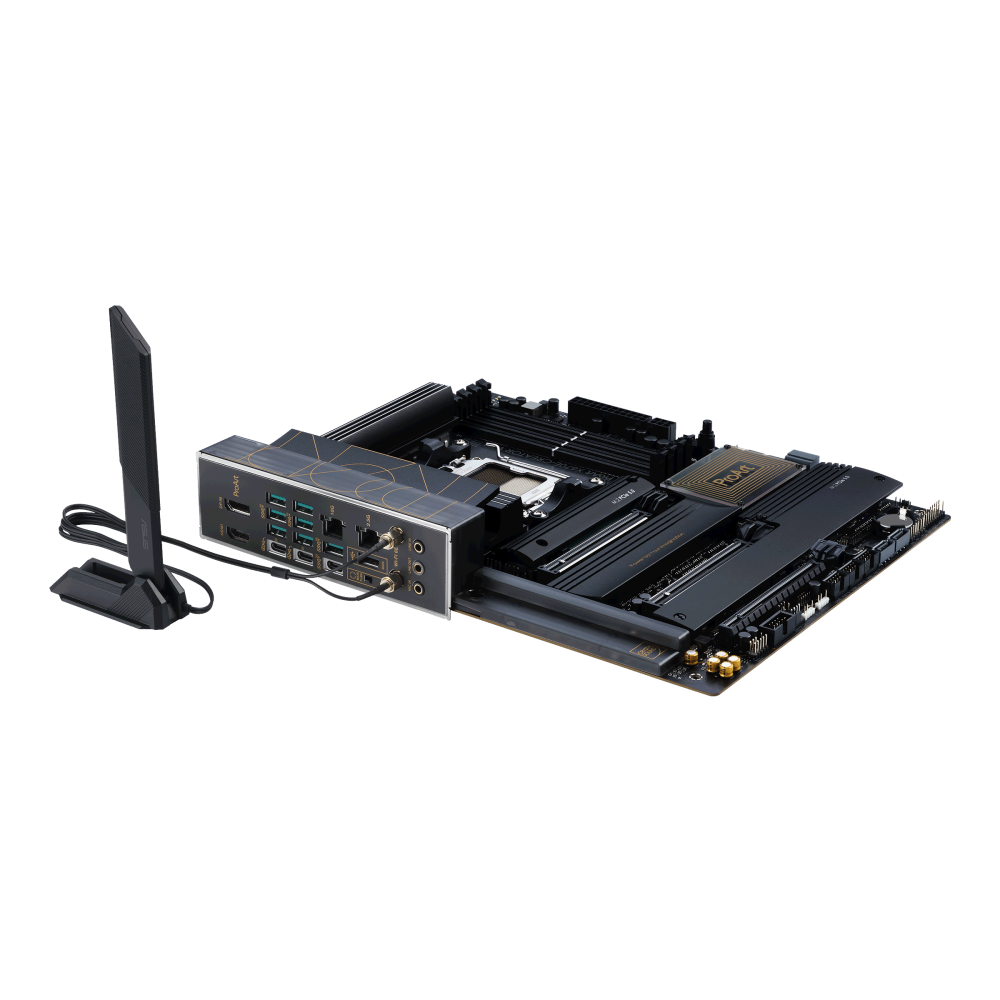

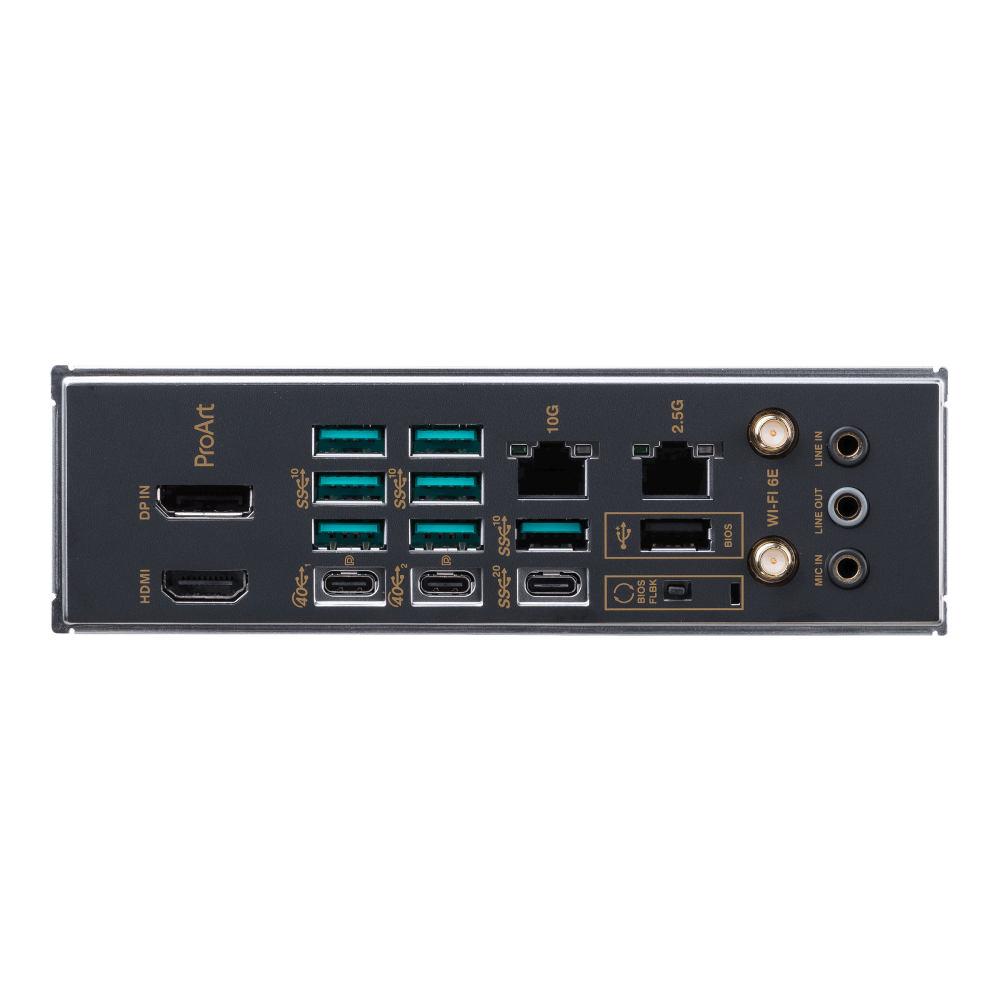

背面インターフェース

2 x USB4 とインテル JHL8540 USB4®® コントローラー ポート (2 x USB タイプ C®)®
1 x USB 3.2 Gen 2x2 ポート (1 x USB Type-C®)
7 x USB 3.2 Gen 2 ポート (7 x タイプ A)
1 x USB 2.0 ポート (1 x タイプ A)
1×ディスプレイポート(入力のみ)
1×HDMI®ポート
1×Wi-Fiモジュール
1×マーベル® AQtion 10ギガバイトイーサネット
1×インテル® 2.5ギガバイトイーサネット
3×オーディオジャック
1×BIOSフラッシュバック™ボタン

特別な機能

ASUS 5XプロテクションIIIの
- DIGI+ VRM(- デジタルパワーデザイン)
-強化されたDRAM過電流保護
- ESDガード
- ラングアール
-過電圧保護
- セーフスロット
- ステンレススチールバックI / O
ASUS Qデザイン
- M.2 Qラッチ
- PCIe スロット Q リリース
- Qコネクタ
- Qディム
- Q-LED (CPU [赤]、DRAM [黄色]、VGA [白]、ブートデバイス [黄緑])
- Qスロット
ASUSサーマルソリューション
- M.2ヒートシンクバックプレート
- M.2ヒートシンク
- VRMヒートシンク設計
ASUS EZ DIY
- BIOSフラッシュバック™ボタン
- BIOSフラッシュバック™ LED
- プロクール
- プリマウントされたI / Oシールド
- セーフスロット
- セーフディム
オーラシンク
- オーラRGBヘッダー
- アドレス指定可能なGen 2ヘッダー
オーダーメイドのマザーボード設計とビジネスに焦点を当てた機能
-24時間年中無休の信頼性
-過電流保護
フロントパネルUSB 3.2 Gen 2x2クイックチャージ4 +サポート付き
-サポート:最大60Wの充電*
- 出力: 5/9/15/20V 最大 3A, PPS: 3.3–21V 最大 3A
- QC 4.0 / 3.0 / 2.0、PD3.0およびPPSと互換性があります
* 60Wをサポートするには、電源ケーブルを6ピンPCIeグラフィックスカードコネクタに取り付けるか、27Wのみをサポートできます

BIOS機能

256 メガバイトフラッシュROMの, UEFI アミのBIOSの

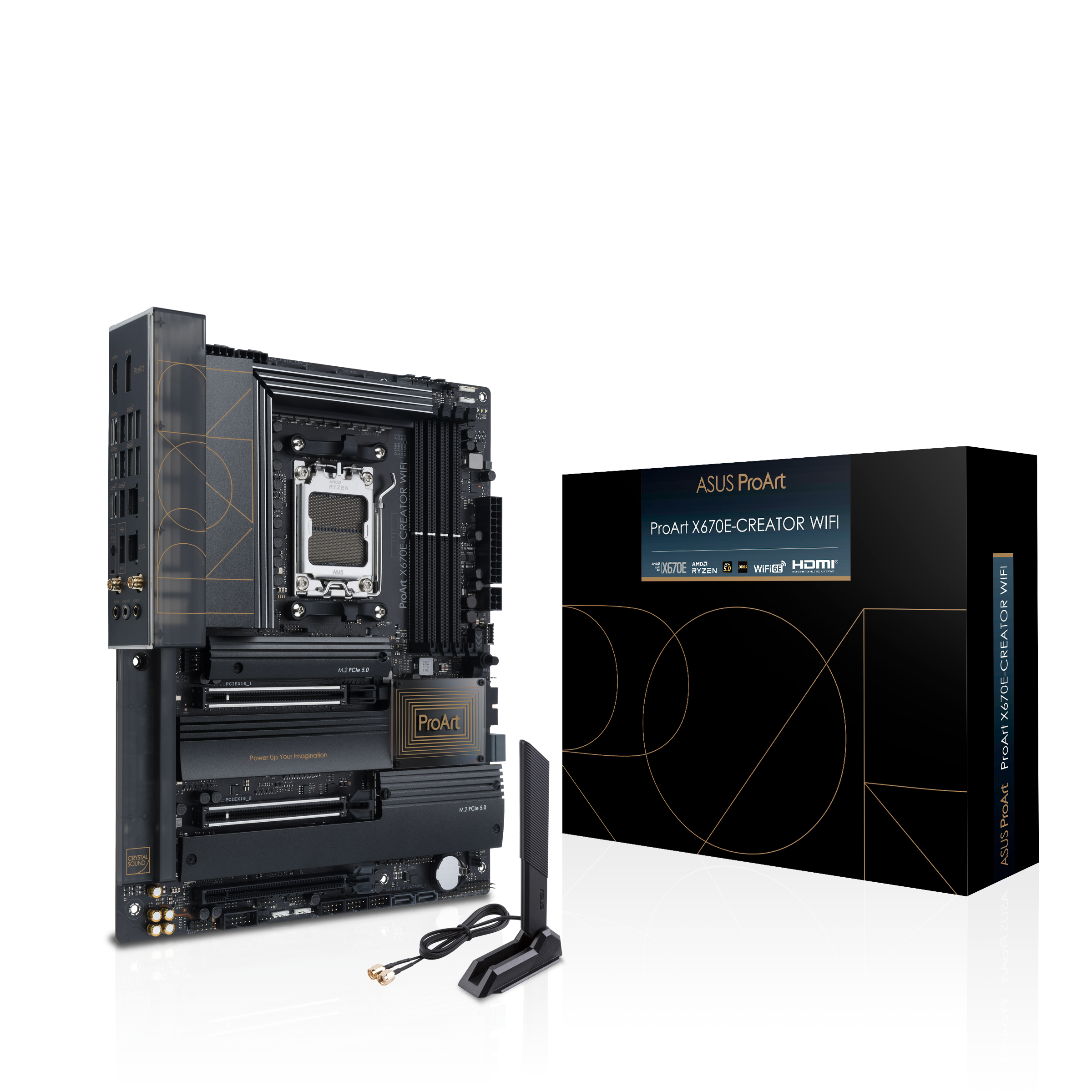

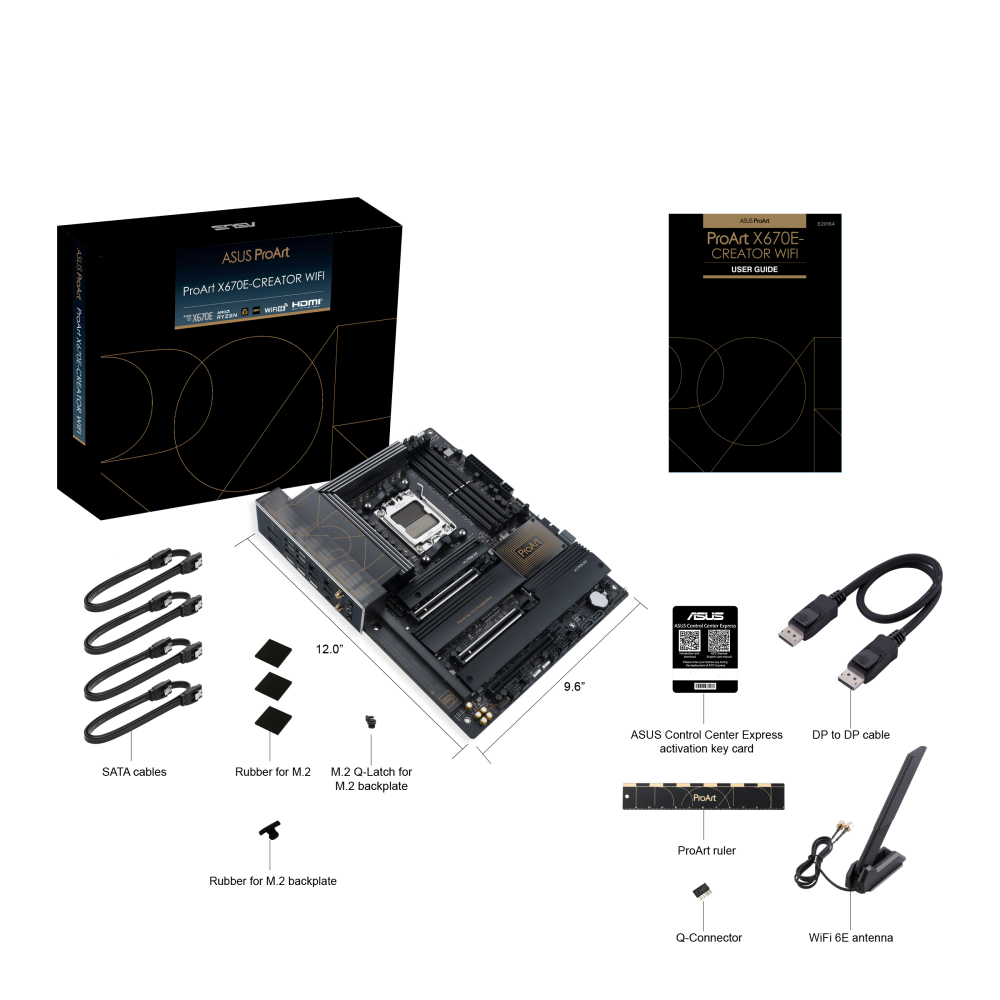

主な付属品

ケーブル
1×ディスプレイポートケーブル
4 x SATA 6 Gb/秒ケーブル
雑
1×ASUS Wi-Fi移動アンテナ
1×Qコネクタ
M.2バックプレート用1×M.2 Qラッチパッケージ
M.2用2×ラバーパッケージ
M.2バックプレート用1×ラバーパッケージ
M.2 SSD用の1×ネジパッケージ
1×プロアート定規
ドキュメンテーション
1×ACCエクスプレスアクティベーションキーカード
1×ユーザーガイド

パッケージサイズ

幅(W)

27.1cm

奥行(D)

7.7cm

高さ(H)

34.3cm

本体サイズ

重量

2kg

法令関連

電気用品安全(PSE)

対象外

電波法(TELEC認証)

TELEC対応

RoHS対応

RoHS対応
