PROART Z790-CREATOR WIFI ― ASUS インテル®第13世代Raptor Lake-S CPU対応Z790チップセット搭載 ATX マザーボード

基本仕様

対応CPU

Intel Socket LGA1700 for 第 13 世代 Intel®® Core Processor & 12th Gent Intel® Core™™, Pentium® Gold および Celeron® プロセッサー*
インテル®ターボブーストテクノロジー2.0をサポート
とインテル®ターボブーストマックステクノロジー3.0**
※CPUサポート一覧は www.asus.com を参照してください。
** インテル®ターボブーストマックステクノロジー3.0のサポートは、CPUタイプによって異なります。

搭載チップセット

インテル® Z790チップセット

メインメモリー

4 x DIMM、最大 128GB、DDR5
7200/7000/6800/6600/6400/6200/6000/5800/5600/5400/5600/5400/5200/5000/ 4800MHz非ECC、バッファなしメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリプロファイル(XMP)をサポート
オプティメムII
* メモリQVL(認定ベンダーリスト)については www.asus.com を参照し、メモリ周波数のサポートはCPUタイプによって異なります。

グラフィックス機能

1 x HDMI®ポート**
2 x インテル® Thunderbolt™ 4 ポート (USB Type-C®) はディスプレイポート*** とサンダーボルト™ビデオ出力をサポートしています****
* グラフィック仕様は CPU の種類によって異なる場合があります。更新については、www.intel.com を参照してください。
**HDMI2.1で指定されているサポート4K@60Hz。
ディスプレイポート 1.4 で指定されているサポート8K@60Hz。
TBT4_E1およびTBT4_E2の出力、RJ45ポートのすぐ下にあるUSB Type-Cポートには、それぞれUSB-C®からDisplayPortへのアダプタケーブルが必要です。VGA 解像度のサポートは、プロセッサまたはグラフィック カードの解像度によって異なります。

拡張スロット

インテル®第13世代および第12世代プロセッサー*
2 x PCIe 5.0 x16 スロット (x16 または x8/x8 モードをサポート)
インテル® Z790 チップセット**
1 x PCIe 4.0 x16スロット(x4モードをサポート)
※サポートサイト(https://www.asus.com/support/FAQ/1037507/)のPCIe分岐表をご確認ください。
- インストールされているデバイスの互換性を確保するために、サポートされている周辺機器のリストについては https://www.asus.com/support/ を参照してください。

ストレージ機能

合計で 4 x M.2 スロットと 8 x SATA 6Gb/s ポートをサポート*
インテル®第13世代および第12世代プロセッサー
M.2_1スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 4.0 x4モードをサポート)
インテル® Z790チップセット
M.2_2スロット(キーM)、タイプ 2242/2260/2280 (PCIe 4.0 x4 モードをサポート)
M.2_3スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 4.0 x4モードをサポート)
M.2_4スロット(キーM)、タイプ2242/2260/2280(PCIe 4.0 x4およびSATAモードをサポート)**
8 x SATA 6 Gb/秒ポート**
* インテル®ラピッドストレージテクノロジーは、NVMe RAID 0/1/5、SATA RAID 0/1/5/10をサポートしています。
** M.2_4スロットはSATA6G_5~8と帯域幅を共有します。SATA6G5~8は、SATAまたはNVMeデバイスがM.2_4検出されると中断されます。

Wi-Fi

無線LAN 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
2.4 / 5 / 6GHz周波数帯域をサポート*
® Bluetooth v5.3**
* WiFi 6E 6GHzの規制は国によって異なる場合があります。
**Bluetoothバージョンは異なる場合がありますので、最新の仕様については、Wi-Fiモジュールの製造元のWebサイトを参照してください。

USB機能

背面 USB(合計 8 ポート)
2 x Thunderbolt™ 4 ポート (2 x USB Type-C®)、最大 5V/3A、15W 充電サポート
6 x USB 3.2 Gen 2 ポート (6 x タイプ A)
フロント USB (合計 7 ポート)
1 x USB 3.2 Gen 2x2 コネクタ (60W PD 3.0 / QC 4+) USB タイプ C® をサポート)
1 x USB 3.2 Gen 1 ヘッダーのサポート、追加の USB 3.2 Gen 1 ポート 2 個
2 x USB 2.0 ヘッダーのサポート、追加の USB 2.0 ポート 4 個

オーディオ機能

リアルテックS1220A 7.1サラウンドサウンドハイデフィニションオーディオコーデック*
-フロントおよびリアヘッドフォン出力のインピーダンスセンス
-ヘッドフォンとスピーカーの最高品質のサウンドを強化する内部オーディオアンプ
- サポート:ジャック検出、マルチストリーミング、フロントパネルジャック再タスク
高品質の120 dB SNRステレオ再生出力と113 dB SNR録音入力(ライン入力)
- 最大32ビット/ 192kHzの再生をサポート*
オーディオ機能
- プレミアムオーディオコンデンサ
- 専用のオーディオPCB層
- オーディオカバー
- ユニークなデポップ回路
* HDA 帯域幅の制限により、32 ビット/192 kHz は 7.1 サラウンド サウンド オーディオではサポートされていません。
** 7.1 サラウンド サウンド オーディオ出力をサポートするには、前面パネルに HD オーディオ モジュールを備えたシャーシが必要です。

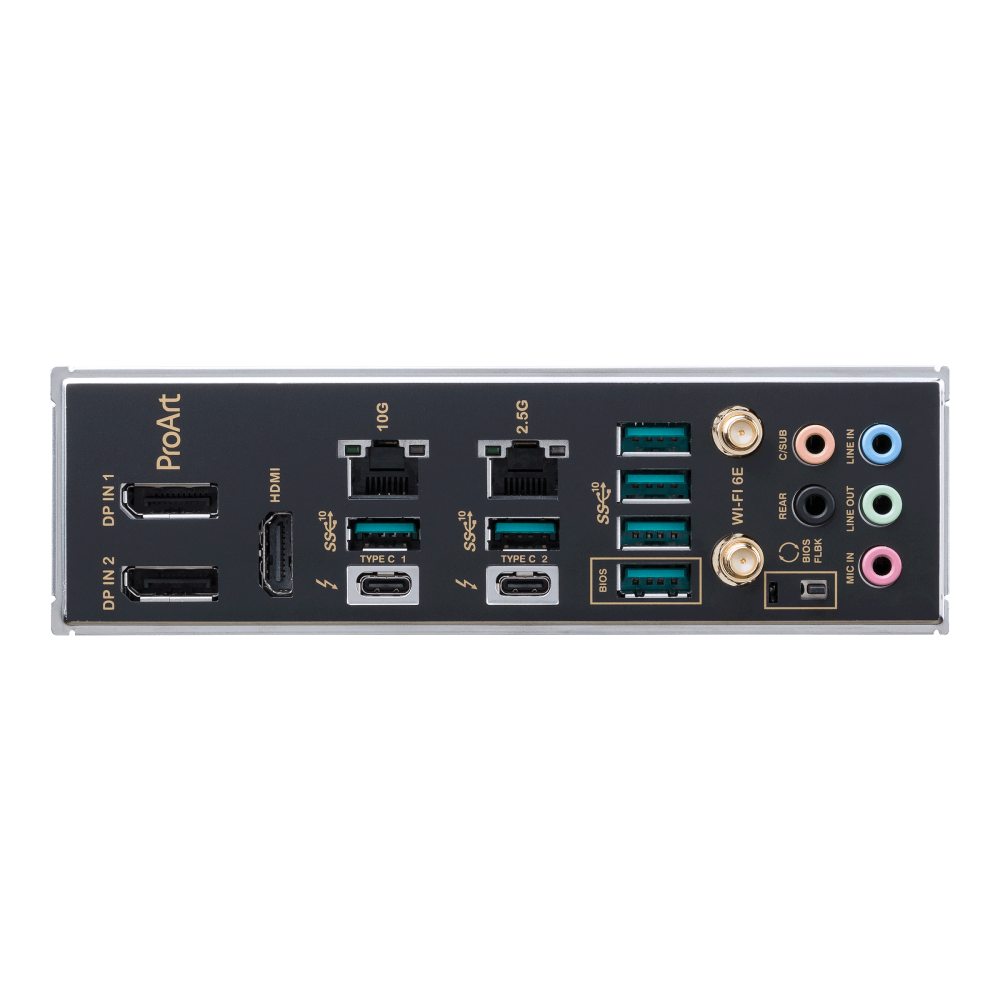

背面インターフェース

2 x Thunderbolt™ 4 USB Type-C® ポート
6 x USB 3.2 Gen 2 ポート (6 x タイプ A)
2 x ディスプレイポート (入力のみ)
1×HDMI®ポート
1×ASUSのWi-Fiモジュール
1×マーベル® AQtion 10Gbイーサネットポート
1 x インテル® 2.5Gb イーサネットポート
5 xオーディオジャック
1×BIOSフラッシュバック™ボタン

特別な機能

ASUS 5XプロテクションIII
- DIGI+ VRM (- DrMOSによるデジタル電源設計)
- 強化されたDRAM過電流保護
- ESDガード
- ランガルド
- 過電圧保護
- セーフスロット
-ステンレス鋼バックI / O
ASUS Q-デザイン
- M.2 Qラッチ
- Qコネクタ
- Q-DIMM
- Q LED (CPU [赤], ドラム [黄], VGA [白], ブートデバイス [黄緑])
- Qスロット
ASUSサーマルソリューション
- M.2ヒートシンク
-VRMヒートシンク設計
ASUS EZ DIY
- BIOSフラッシュバック™ボタン
- BIOSフラッシュバック™ LED
- ボックスヘッダー
- プロクールII
-プリマウントされたI / Oシールド
オーラシンク
- オーラRGBヘッダー
- アドレス指定可能な第 2 世代ヘッダー

BIOS機能

256 メガバイト

パッケージサイズ

幅(W)

27.3cm

奥行(D)

7.7cm

高さ(H)

34.3cm

本体サイズ

重量

2.4kg

法令関連

電気用品安全(PSE)

対象外

電波法(TELEC認証)

TELEC対応

RoHS対応

RoHS対応
