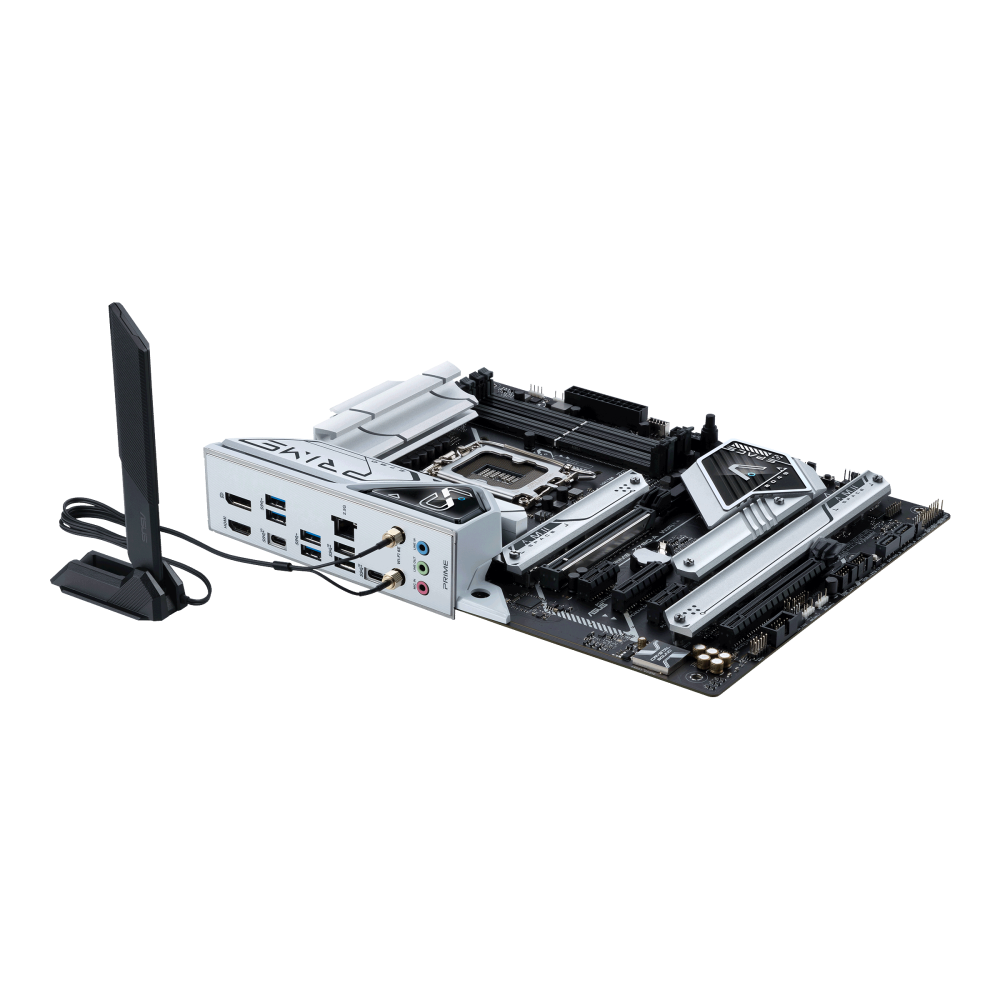

PRIME Z790-A WIFI-CSM ― 第13世代インテルCoreプロセッサー対応インテルZ790チップセット搭載ATXマザーボード

基本仕様

対応CPU

インテルソケットLGA1700第13世代インテル®® Core™プロセッサ&第12世代インテル®コア™、ペンティアム®ゴールドとセレロン®プロセッサ用
インテル(R) ターボ・ブースト・テクノロジー 2.0 とインテル(R)®® ターボ・ブースト・マックス・テクノロジー 3.0** をサポート
※CPUサポート一覧については www.asus.com を参照してください。
** インテル(R)® ターボ・ブースト・マックス・テクノロジー 3.0 のサポートは、CPU タイプによって異なります。

搭載チップセット

インテル® Z790チップセット

メインメモリー

4 x DIMM、最大 128 GB、DDR5 7200+(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/5000/4800、バッファなしメモリ*
デュアルチャネルメモリアーキテクチャ
インテル(R) エクストリーム・メモリー・プロファイル (XMP)® をサポート
オプティメムII
* 対応メモリの種類、データレート(速度)、DRAMモジュールの数はCPUやメモリ構成により異なりますので、メモリ対応リスト www.asus.com を参照してください。
* 非ECC、バッファなしDDR5メモリは、オンダイECC機能をサポートしています。

グラフィックス機能

1×ディスプレイポート**
1×HDMI®ポート***
* グラフィックの仕様は CPU の種類によって異なる場合があります。更新については、www.intel.com を参照してください。
**DisplayPort 1.4 で指定されている最大8K@60Hzをサポートします。
HDMI 2.1 で指定されている4K@60Hzをサポートします。
VGA 解像度のサポートは、プロセッサまたはグラフィック カードの解像度によって異なります。

拡張スロット

インテル® 13 世代および 12 世代プロセッサ*
1×PCIe 5.0 x16スロット
インテル® Z790チップセット
1 x PCIe 4.0 x16スロット(x4モードをサポート)
1×PCIe 4.0 x4スロット
2×PCIe 3.0 x1スロット
※サポートサイト(https://www.asus.com/support/FAQ/1037507/)のPCIe分岐表をご確認ください。
注: 取り付けられているデバイスの互換性を確保するために、サポートされている周辺機器のリストについては、https://www.asus.com/support/ を参照してください。

ストレージ機能

合計で4 x M.2スロットと4 x SATA 6 Gb/秒ポートをサポート*
インテル®第13世代および第12世代プロセッサ
M.2_1スロット (キー M)、タイプ 2242/2260/2280/22110 (PCIe 4.0 x4 モードをサポート)
インテル® Z790チップセット
M.2_2スロット (キー M)、タイプ 2242/2260/2280 (PCIe 4.0 x4 をサポート)
M.2_3スロット (キー M)、タイプ 2242/2260/2280/22110 (PCIe 4.0 x4 をサポート)
M.2_4スロット (キー M)、タイプ 2242/2260/2280 (PCIe 4.0 x4 および SATA モードをサポート)
4 x SATA 6 Gb/秒ポート
* インテル(R)® ラピッド・ストレージ・テクノロジーは、PCIe RAID 0/1/5/10、SATA RAID 0/1/5/10 をサポートしています。

Wi-Fi

Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
2.4 / 5 / 6GHz周波数帯域をサポート*
® v5.3 Bluetooth**
* WiFi 6E 6GHzの規制は国によって異なる場合があります。
** Bluetoothバージョンは異なる場合がありますので、最新の仕様についてはWi-Fiモジュールの製造元のWebサイトを参照してください。

USB機能

リア USB (合計 8 ポート)
1 x USB 3.2 Gen 2x2 ポート (1 x USB Type-C®)
3 x USB 3.2 Gen 2 ポート (2 x タイプ A、1 x USB タイプ C®)
4 x USB 3.2 Gen 1 ポート (4 x タイプ A)
フロント USB (合計 7 ポート)
1×USB 3.2 Gen 2コネクタ(USBタイプC®をサポート)
1 x USB 3.2 Gen 1ヘッダーは、追加の2つのUSB 3.2 Gen 1ポートをサポートします
2 x USB 2.0 ヘッダーは、追加の 4 つの USB 2.0 ポートをサポートします。

オーディオ機能

Realtek S1220A 7.1 サラウンド サウンド高精細オーディオ CODEC*
-フロントおよびリアヘッドフォン出力のインピーダンス検出
- ヘッドフォンやスピーカーのための最高品質のサウンドを強化するための内部オーディオアンプ
- サポート:ジャック検出、マルチストリーミング、フロントパネルジャックリタスク
- 高品質の120 dB SNRステレオ再生出力と113 dB SNR録音入力(ライン入力)
- 最大32ビット/ 192kHzの再生をサポート*
オーディオ機能
- オーディオシールド
-パワープリレギュレータは、電力入力ノイズを低減し、一貫した性能を保証します
- プレミアムオーディオコンデンサ
-専用オーディオPCBレイヤー
- オーディオカバー
- ユニークなデポップサーキット
* HDA 帯域幅の制限により、7.1 サラウンドサウンドオーディオでは 32 ビット/192 kHz はサポートされていません。

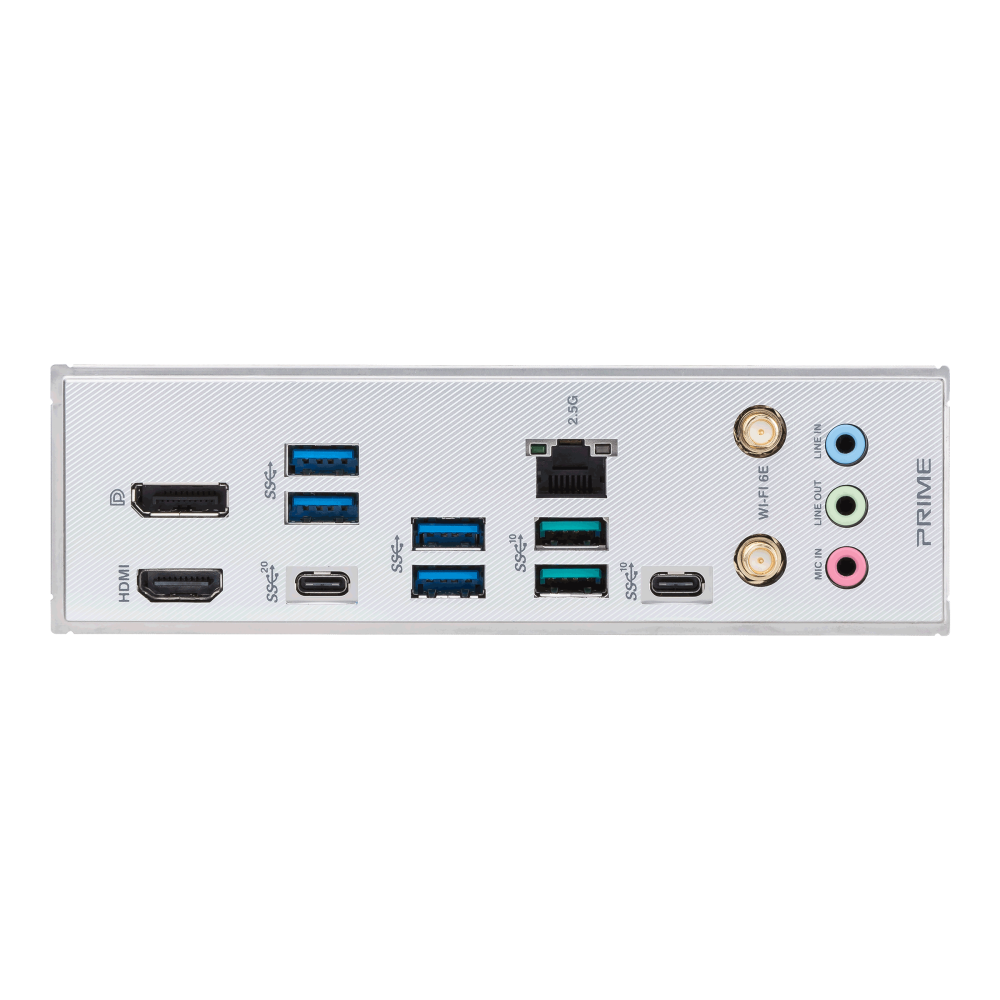

背面インターフェース

1 x USB 3.2 Gen 2x2 ポート (1 x USB Type-C®)
3 x USB 3.2 Gen 2 ポート (2 x タイプ A、1 x タイプ C®)
4 x USB 3.2 Gen 1 ポート (4 x タイプ A)
1×ディスプレイポート
1×HDMI®ポート
1×Wi-Fiモジュール
1×インテル® 2.5Gbイーサネットポート
3×オーディオジャック

特別な機能

ASUS 5XプロテクションIIIの
- DIGI+ VRM (- DrMOSによるデジタルパワーデザイン)
- ESDガード
- ラングアール
-過電圧保護
- セーフスロット
- ステンレススチールバックI / O
ASUS Qデザイン
- M.2 Qラッチ
- PCIe スロット Q リリース
- Qコネクタ
- Qディム
- Q-LED (CPU [赤]、DRAM [黄色]、VGA [白]、ブートデバイス [黄緑])
- Qスロット
ASUSサーマルソリューション
- M.2ヒートシンク
- VRMヒートシンク設計
ASUS EZ DIY
- ボックスヘッダー
- クリアCMOSボタン
- CPUソケットレバープロテクター
- プロクール
- プリマウントされたI / Oシールド
- セーフディム
オーラシンク
- オーラRGBヘッダー
- アドレス指定可能なGen 2ヘッダー

BIOS機能

256 メガバイトフラッシュROMの, UEFI アミのBIOSの

主な付属品

ケーブル
SATA 6 Gb/秒ケーブル×2
雑
1×ASUS Wi-Fi移動アンテナ
1×Qコネクタ
2×M.2ラバーパッケージ
M.2 SSD用の1×ネジパッケージ
ドキュメンテーション
1×ACCエクスプレスアクティベーションキーカード
1×ユーザーガイド

パッケージサイズ

幅(W)

27.3cm

奥行(D)

6.8cm

高さ(H)

33.8cm

本体サイズ

重量

2.1kg

法令関連

電気用品安全(PSE)

対象外

電波法(TELEC認証)

TELEC対応

RoHS対応

RoHS対応
