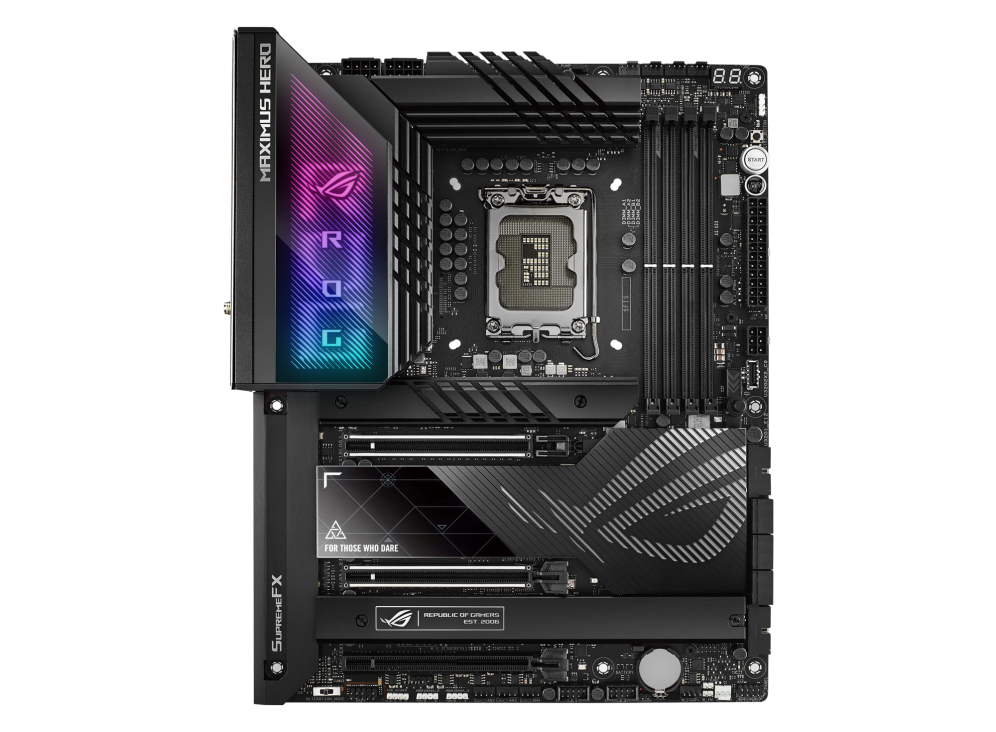

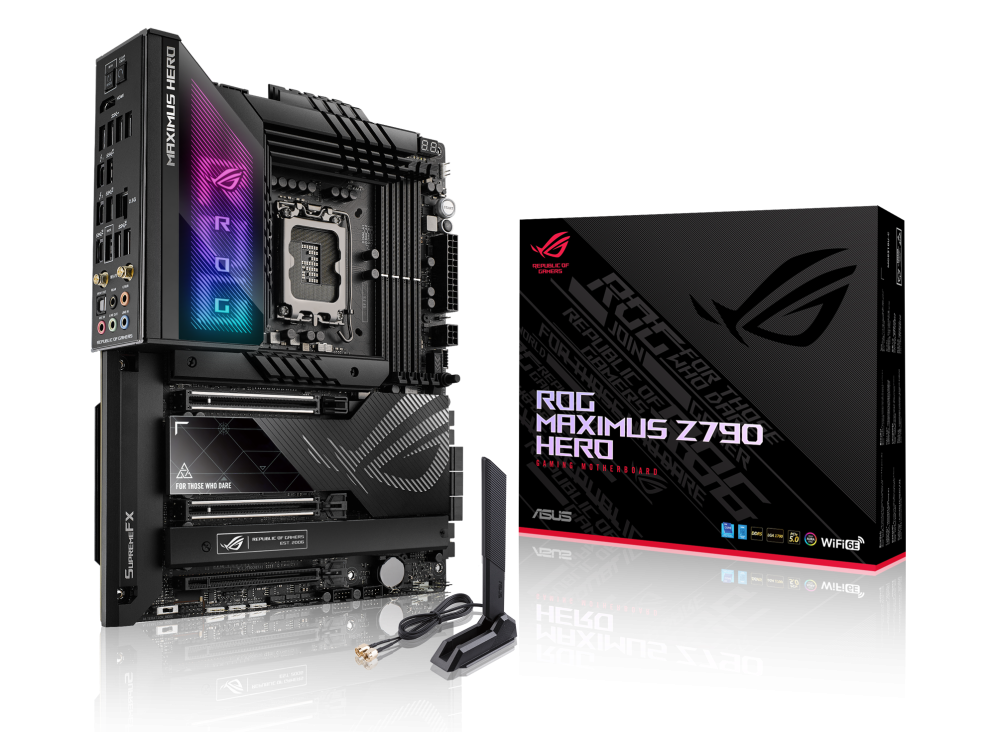

ROG MAXIMUS Z790 HERO ― Intel® Z790 LGA 1700 ATXマザーボード

基本仕様

対応CPU

インテルソケットLGA1700 第13世代インテル®® Core™プロセッサおよび第12世代インテル®コア™、ペンティアム®ゴールドおよびセレロン®プロセッサ*
インテル(R) ターボ・ブースト・テクノロジー 2.0 とインテル(® R)® ターボ・ブースト・マックス・テクノロジー 3.0** をサポート
※CPUサポート一覧については www.asus.com を参照してください。
** インテル(R)® ターボ・ブースト・マックス・テクノロジー 3.0 のサポートは、CPU タイプによって異なります。

搭載チップセット

インテル® Z790チップセット

メインメモリー

4 x DIMM、最大128GB、DDR5 7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600 / 5400 / 5200 / 5000 / 4800MHz 非ECC、バッファなしメモリ*
デュアルチャネルメモリアーキテクチャ
インテル(R) エクストリーム・メモリー・プロファイル (XMP)® をサポート
* 対応メモリの種類、データレート(速度)、DRAMモジュールの数はCPUやメモリ構成により異なりますので、メモリ対応リスト www.asus.com を参照してください。

グラフィックス機能

1×HDMI®ポート**
2×インテル® サンダーボルト4ポート(USBタイプC®)は、ディスプレイポート1.4とサンダーボルト™™ビデオ出力をサポートしています***
* グラフィックの仕様は CPU の種類によって異なる場合があります。更新については、www.intel.com を参照してください。
** HDMI 2.1 で指定されている4K@60Hzをサポートします。
VGA 解像度のサポートは、プロセッサまたはグラフィック カードの解像度によって異なります。

拡張スロット

インテル® 13 世代および 12 世代プロセッサ*
2 x PCIe 5.0 x16スロット(x16またはx8/x8モードをサポート)**
インテル® Z790チップセット
1 x PCIe 4.0 x16スロット(x4、x4/x4モードをサポート)
※サポートサイト(https://www.asus.com/support/FAQ/1037507/)のPCIe分岐表をご確認ください。
** ROG ハイパー M.2 カードが PCIEX16(G5)_1 にインストールされている場合、PCIEX16(G5)_2 は x8 のみを実行し、ROG ハイパー M.2 カードが PCIEX16(G5)_2 にインストールされている場合、PCIEX16(G5)_1 は x8 のみを実行します。- インストールされているデバイスの互換性を確保するために、サポートされている周辺機器のリストについては、https://www.asus.com/support/ を参照してください。

ストレージ機能

合計で5 x M.2スロットと6 x SATA 6 Gb/秒ポートをサポート*
インテル® 13 世代および 12 世代プロセッサ*
M.2_1スロット (キー M)、タイプ 2242/2260/2280/22110 (PCIe 4.0 x4 モードをサポート)
ROG Hyper M.2 カード、タイプ 2242/2260/2280/22110 (PCIe 5.0 x4 モードをサポート) 経由でハイパー M.2_1 スロット (キー M) を接続。**
インテルZ790®チップセット**
M.2_2スロット (キー M)、タイプ 2242/2260/2280 (PCIe 4.0 x4 モードをサポート)
M.2_3スロット (キー M)、タイプ 2242/2260/2280 (PCIe 4.0 x4 および SATA モードをサポート)
ROG Hyper M.2 カード経由でハイパー M.2_1 スロット (キー M)、タイプ 2242/2260/2280/22110 (PCIe 4.0 x4 モードをサポート)**
ROG Hyper M.2 カードを介してハイパー M.2_2 スロット (キー M)、タイプ 2242/2260/2280/22110 (PCIe 4.0 x4 モードをサポート)***
6 x SATA 6 Gb/秒ポート****
* インテル(R)® ラピッド・ストレージ・テクノロジーは、PCIe RAID 0/1/5/10、SATA RAID 0/1/5/10 をサポートしています。
** ROG ハイパー M.2 カードが PCIEX16(G5)_1 にインストールされている場合、ハイパー M.2_1 スロットは PCIe 4.0 x4 モードをサポートできます。ROG ハイパー M.2 カードが PCIEX16(G5)_2 に取り付けられている場合、ハイパー M.2_1 スロットは PCIe 5.0 x4 モードをサポートできます。ROG Hyper M.2 カードが PCIEX16(G4) にインストールされている場合、ハイパー M.2_1 およびハイパー M.2_2 スロットは PCIe 4.0 x4 モードをサポートできます。
ROG ハイパー M.2 カードが PCIEX16(G5)_1 または PCIEX16(G5)_2 に取り付けられている場合、ハイパー M.2_2 スロットは無効になります。ROG Hyper M.2 カードが PCIEX16(G4) にインストールされている場合、ハイパー M.2_1 およびハイパー M.2_2 スロットは PCIe 4.0 x4 モードをサポートできます。
RAID 構成およびブート・ドライブは、SATA6G_E1-2 ポートではサポートされていません。

Wi-Fi

Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
2.4 / 5 / 6GHz周波数帯域をサポート*
® v5.3 Bluetooth**
* WiFi 6E 6GHzの規制は国によって異なる場合があります。
** Bluetoothバージョンは異なる場合がありますので、最新の仕様についてはWi-Fiモジュールの製造元のWebサイトを参照してください。

USB機能

リア USB (合計 12 ポート)
2×サンダーボルト™ 4ポート(2×USBタイプC®)
6 x USB 3.2 Gen 2 ポート (5 x タイプ A + 1 x USB タイプ C®)
4 x USB 3.2 Gen 1 ポート (4 x タイプ A)
フロント USB (合計 9 ポート)
1 x USB 3.2 Gen 2x2コネクタ(最大60W PD / QC4+のUSB Type-C®をサポート)
2 x USB 3.2 Gen 1 ヘッダーは、追加の 4 つの USB 3.2 Gen 1 ポートをサポートします。
2 x USB 2.0 ヘッダーは、追加の 4 つの USB 2.0 ポートをサポートします。

オーディオ機能

ROGシュプリームFX 7.1サラウンドサウンドハイデフィニションオーディオコーデックALC4082
-フロントおよびリアヘッドフォン出力のインピーダンス検出
- サポート:ジャック検出、マルチストリーミング、フロントパネルジャックリタスク
- 高品質の120 dB SNRステレオ再生出力と113 dB SNR録音入力
- 最大32ビット/ 384 kHzの再生をサポート"
オーディオ機能
- シュプリームFXシールド技術
- ESS® ES9218クワッドDAC
- 金メッキのオーディオジャック
- 背面オプティカルS/PDIF出力ポート
- プレミアムオーディオコンデンサ
- オーディオカバー

背面インターフェース

2×サンダーボルト™ 4 USBタイプC®ポート
6 x USB 3.2 Gen 2 ポート (5 x タイプ A + 1 x USB タイプ C®)
4 x USB 3.2 Gen 1 ポート (4 x タイプ A)
1×HDMI®ポート
1×Wi-Fiモジュール
1×インテル2.5Gb®イーサネットポート
5×金メッキオーディオジャック*
1×光S/PDIF出力ポート
1×BIOSフラッシュバック™ボタン
1×クリアCMOSボタン
*背面パネルのLime(ライン出力)ポートは空間オーディオをサポートしていません。スペーシャルオーディオを使用する場合は、オーディオ出力デバイスをシャーシの前面パネルのオーディオジャックに接続してください。

特別な機能

エクストリームOCキット
- フレックスキーボタン
- 再試行ボタン
- スタートボタン
エクストリームエンジンデジ+
- 10Kブラックメタリックコンデンサ
- マイクロファイン合金チョーク
ASUS Qデザイン
- M.2 Qラッチ
- PCIe スロット Q リリース
- Qコード
- Qコネクタ
- Qディム
- Q-LED (CPU [赤]、DRAM [黄色]、VGA [白]、ブートデバイス [黄緑])
- Qスロット
ASUSサーマルソリューション
- M.2ヒートシンクバックプレート
- M.2ヒートシンク
-スチールバックプレート
- VRMヒートシンク設計
ASUS EZ DIY
- BIOSフラッシュバック™ボタン
- クリアCMOSボタン
- CPUソケットレバープロテクター
- プロクールII
- プリマウントされたI / Oシールド
- セーフスロット
- セーフディム
オーラシンク
- オーラRGBヘッダー
- アドレス指定可能な第 2 世代ヘッダー
フロントパネルUSB 3.2 Gen 2x2クイックチャージ4 +サポート付き
-サポート:最大60Wの充電*
- 出力: 5/9/15/20V 最大 3A, PPS: 3.3–21V 最大 3A
- PD3.0およびPPSと互換性があります
* 60Wをサポートするには、電源ケーブルを6ピンPCIe電源コネクタに取り付けるか、27Wのみをサポートできます

BIOS機能

256 メガバイトフラッシュROMの, UEFI アミのBIOSの

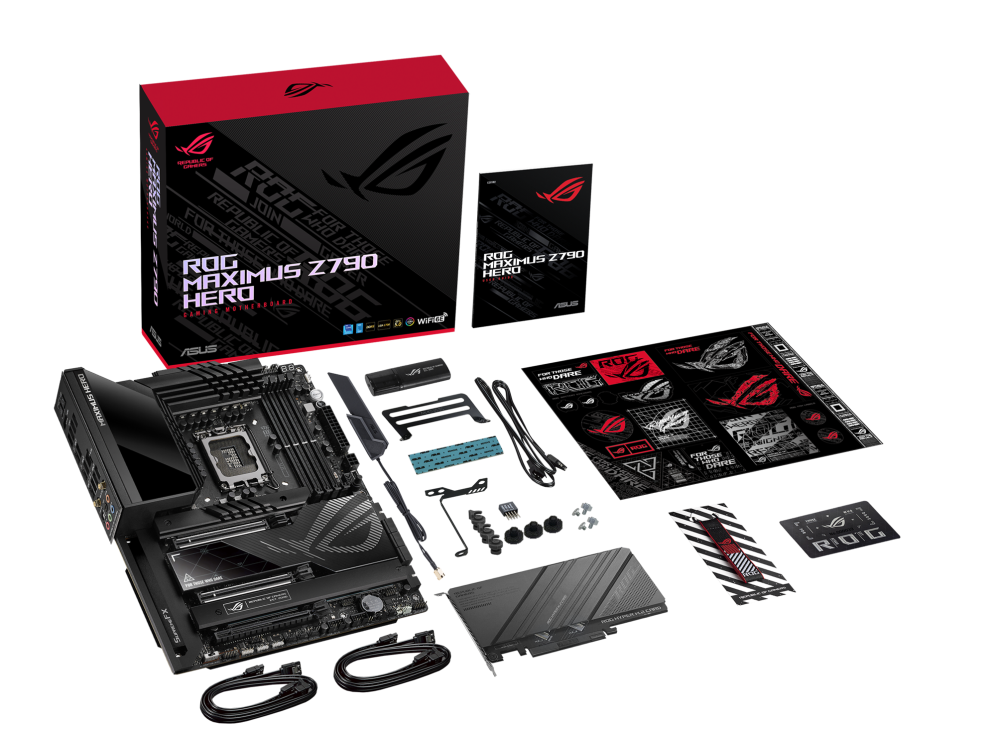

主な付属品

ケーブル
1×ARGB RGB延長ケーブル
4 x SATA 6 Gb/秒ケーブル
ROGハイパーM.2カード
1×ROGハイパーM.2カード(ヒートシンク付き)
ROG ハイパー M.2 カード用の 2 x M.2 スクリューパッケージ
追加の冷却キット
M.2用1×サーマルパッド
1×DDR5ファンホルダー
1×VRMファンホルダー
雑
1×ASUS Wi-Fi移動アンテナ
3×M.2バックプレートQラッチパッケージ
3×M.2バックプレートラバーパッケージ
1×Qコネクタ
1×ROGステッカー
1×ROGキーチェーン
1×ROG VIPカード
インストールメディア
ユーティリティとドライバを備えた1×USBドライブ
ドキュメンテーション
1×ユーザーガイド

パッケージサイズ

幅(W)

31.2cm

奥行(D)

10.8cm

高さ(H)

37cm

本体サイズ

重量

4.6kg

法令関連

電気用品安全(PSE)

対象外

電波法(TELEC認証)

TELEC対応

RoHS対応

RoHS対応
