PRIME Z790M-PLUS D4-CSM ― 第13世代インテルCoreプロセッサー対応インテルZ790チップセット搭載mATXマザーボード

基本仕様

対応CPU

インテルソケットLGA1700 第13世代インテル®® Core™プロセッサおよび第12世代インテル®コア™、ペンティアム®ゴールドおよびセレロン®プロセッサ*
インテル(R) ターボ・ブースト・テクノロジー 2.0 とインテル(R)®® ターボ・ブースト・マックス・テクノロジー 3.0** をサポート
※CPUサポート一覧については www.asus.com を参照してください。
** インテル(R)® ターボ・ブースト・マックス・テクノロジー 3.0 のサポートは、CPU タイプによって異なります。

搭載チップセット

インテル® Z790チップセット

メインメモリー

4 x DIMM、最大 128GB、DDR4 5333(OC)/5133(OC)/5066(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 非ECC、非バッファメモリ*
デュアルチャネルメモリアーキテクチャ
インテル(R) エクストリーム・メモリー・プロファイル (XMP)® をサポート
オプティメムII
* 対応メモリの種類、データレート(速度)、DRAMモジュールの数はCPUやメモリ構成により異なりますので、メモリ対応リスト www.asus.com を参照してください。

グラフィックス機能

1×ディスプレイポート**
1×HDMI®ポート***
*グラフィックの仕様はCPUの種類によって異なる場合があります。更新については、www.intel.com を参照してください。
**DisplayPort 1.4 で指定されている最大4K@60Hzをサポートします。
HDMI 2.1 で指定されている4K@60Hzをサポートします。

拡張スロット

インテル® 13 世代および 12 世代プロセッサ*
1×PCIe 5.0 x16スロット
インテル® Z790チップセット
1 x PCIe 4.0 x16スロット(x4モードをサポート)
2×PCIe 4.0 x1スロット
※サポートサイト(https://www.asus.com/support/FAQ/1037507/)のPCIe分岐表をご確認ください。
- インストールされているデバイスの互換性を確保するために、サポートされている周辺機器のリストについては、https://www.asus.com/support/ を参照してください。

ストレージ機能

合計で3 x M.2スロットと4 x SATA 6 Gb/秒ポートをサポート*
インテル®第13世代および第12世代プロセッサ
M.2_1スロット (キー M)、タイプ 2242/2260/2280 (PCIe 4.0 x4 モードをサポート)
インテル® Z790チップセット
M.2_2スロット (キー M)、タイプ 2260/2280 (PCIe 4.0 x4 モードをサポート)
M.2_3スロット (キー M)、タイプ 2242/2260/2280 (PCIe 4.0 x4 および SATA モードをサポート)
4 x SATA 6 Gb/秒ポート
* インテル(R)® ラピッド・ストレージ・テクノロジーは、PCIe RAID 0/1/5/10、SATA RAID 0/1/5/10 をサポートしています。

Wi-Fi

M.2 スロットのみ (キー E、CNVi および PCIe)*
※Wi-Fiモジュールは別売りです。

USB機能

リア USB (合計 8 ポート)
1 x USB 3.2 Gen 2x2 ポート (1 x USB Type-C®)
1 x USB 3.2 Gen 2 ポート (1 x タイプ A)
4 x USB 3.2 Gen 1 ポート (4 x タイプ A)
2 x USB 2.0 ポート (2 x タイプ A)
フロント USB (合計 7 ポート)
1×USB 3.2 Gen 1コネクタ(USBタイプC®をサポート)
1 x USB 3.2 Gen 1ヘッダーは、2つの追加のUSB 3.2 Gen 1ポートをサポートします
2 x USB 2.0 ヘッダーは、4 つの追加 USB 2.0 ポート* をサポートします。
*USB_E1ポート、USB_E2ポート、USB_E3ポート、USB_E4ポートは帯域幅を共有します。

オーディオ機能

Realtek 7.1 サラウンド サウンド ハイデフィニション オーディオ コーデック*
- サポート:ジャック検出、マルチストリーミング、フロントパネルジャックリタスク
- 最大24ビット/ 192 kHzの再生をサポート
オーディオ機能
- オーディオシールド
- プレミアムオーディオコンデンサ
-専用オーディオPCBレイヤー
* 7.1 サラウンドサウンドオーディオ出力をサポートするには、フロントパネルに HD オーディオモジュールを備えたシャーシが必要です。

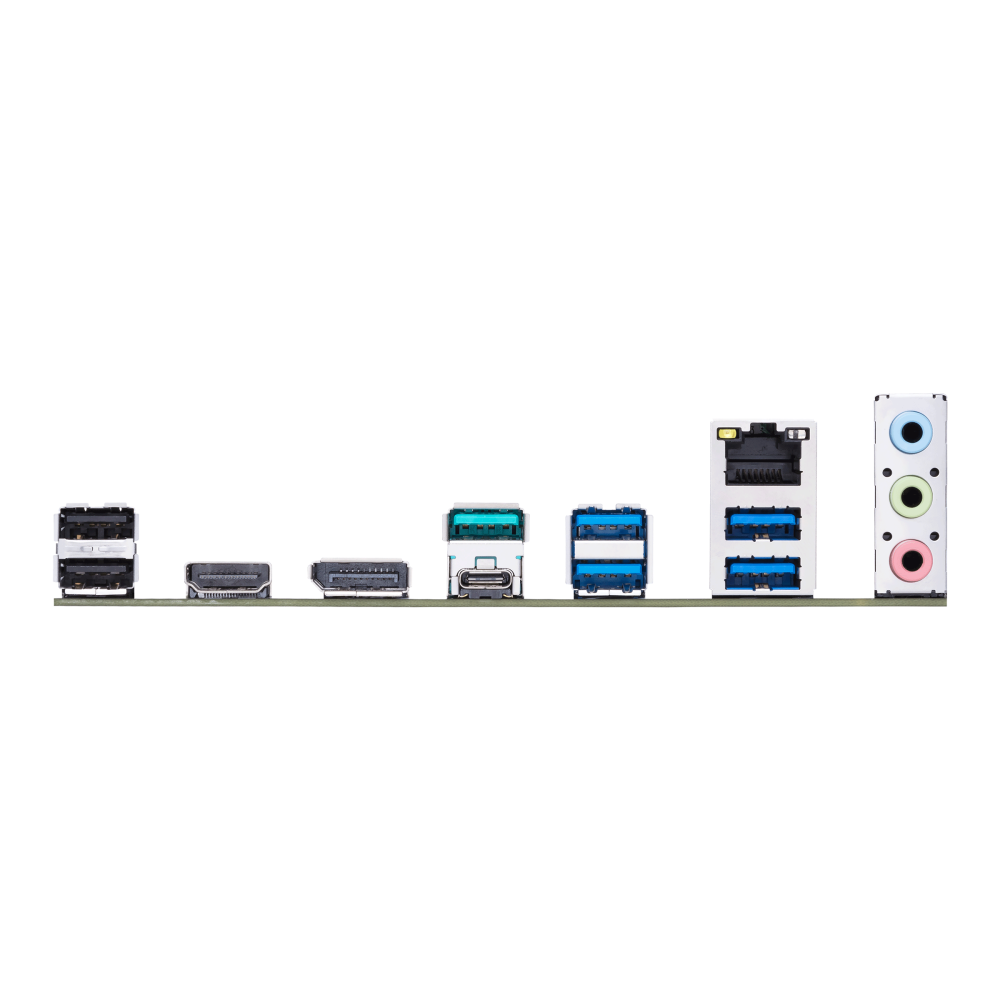

背面インターフェース

1 x USB 3.2 Gen 2x2 ポート (1 x USB Type-C®)
1 x USB 3.2 Gen 2 ポート (1 x タイプ A)
4 x USB 3.2 Gen 1 ポート (4 x タイプ A)
2 x USB 2.0 ポート (2 x タイプ A)
1×ディスプレイポート
1×HDMI®ポート
1×インテル® 1Gbイーサネットポート
3×オーディオジャック

特別な機能

ASUS 5XプロテクションIIIの
- DIGI+ VRM (- DrMOSによるデジタルパワーデザイン)
- ラングアール
-過電圧保護
- セーフスロットコア+
- ステンレススチールバックI / O
ASUS Qデザイン
- Qディム
- Q-LEDコア
- Qスロット
ASUSサーマルソリューション
- VRMヒートシンク設計
ASUS EZ DIY
- プロクール
オーラシンク
- オーラRGBヘッダー
- アドレス指定可能なGen 2ヘッダー

BIOS機能

192 (128 + 64) メガバイトフラッシュROMの, UEFI アミのBIOSの

主な付属品

ケーブル
SATA 6 Gb/秒ケーブル×2
雑
1×I / Oシールド
M.2 SSD用の2×ネジパッケージ
ドキュメンテーション
1×ACCエクスプレスアクティベーションキーカード
1×ユーザーガイド

パッケージサイズ

幅(W)

26.7cm

奥行(D)

6.8cm

高さ(H)

27.5cm

本体サイズ

重量

1.3kg

法令関連

電気用品安全(PSE)

対象外

電波法(TELEC認証)

対象外

RoHS対応

RoHS対応
