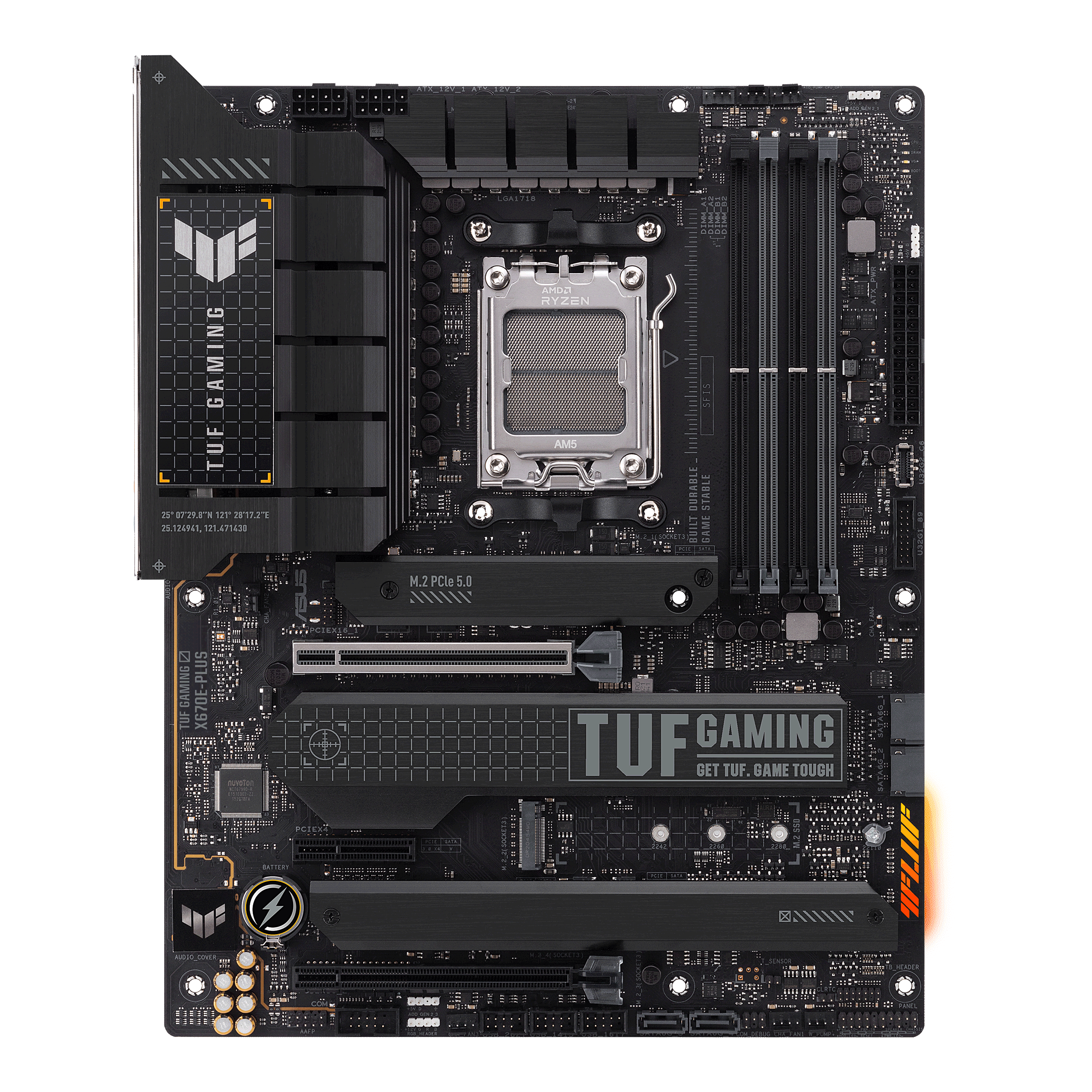

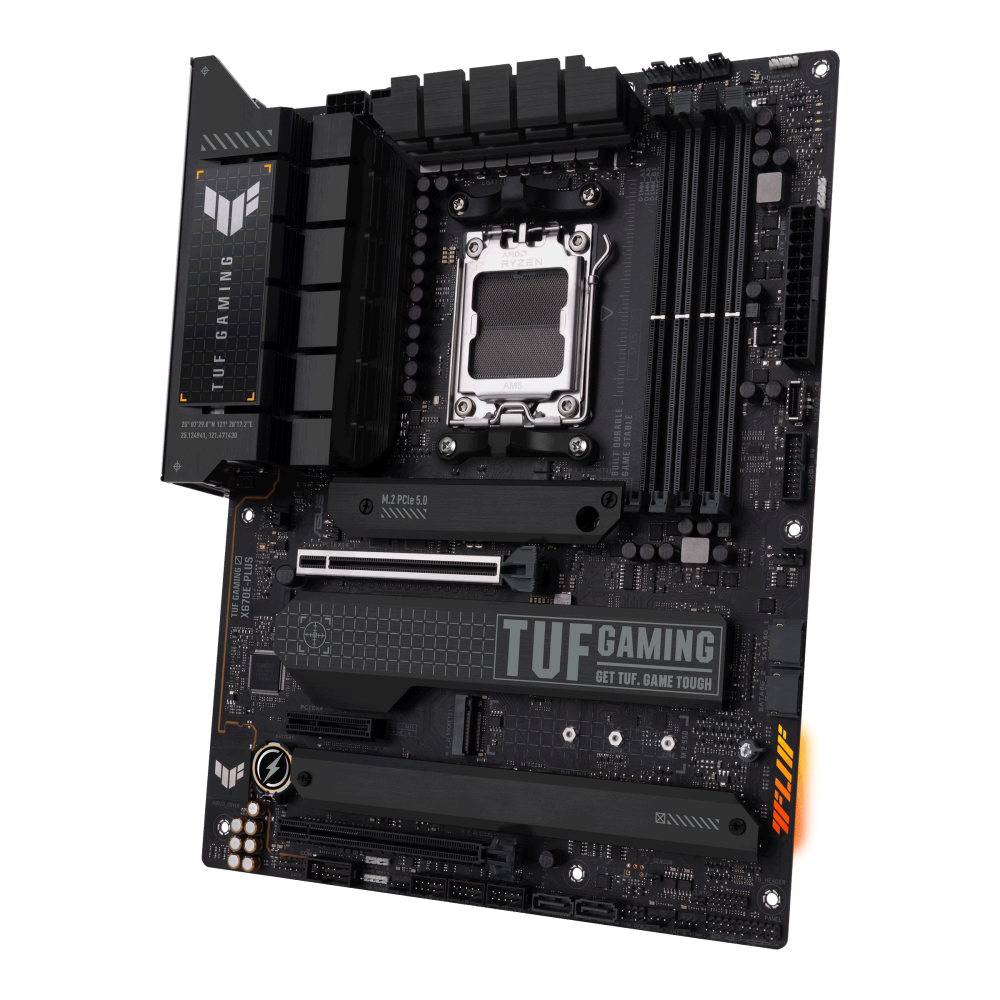

TUF GAMING X670E-PLUS ― Socket AM5対応X670Eチップセット搭載マザーボード

基本仕様

対応CPU

AMD ソケット AM5 (AMD Ryzen™ 7000 シリーズ・デスクトップ・プロセッサー用) *
※CPUサポート一覧については www.asus.com を参照してください。

搭載チップセット

AMD X670

メインメモリー

4 x DIMM、最大 128 GB、DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200 / 5000 / 4800 ECCおよび非ECC、バッファなしメモリ*
デュアルチャネルメモリアーキテクチャ
オーバークロック(EXPO™)のためのAMD拡張プロファイルをサポート
オプティメムII
※対応メモリの種類、データレート(速度)、DRAMモジュールの数はCPUやメモリ構成により異なりますので、メモリサポート一覧の www.asus.com を参照してください。
**非ECC、非バッファDDR5メムロイは、オンダイECC機能をサポートしています。

グラフィックス機能

1×ディスプレイポート**
1×HDMI®ポート***
* グラフィックの仕様は CPU の種類によって異なる場合があります。
** DisplayPort 1.4 で指定されている最大8K@60Hzをサポートします。
HDMI 2.1 で指定されている4K@60Hzをサポートします。

拡張スロット

AMD Ryzen™ 7000シリーズ・デスクトップ・プロセッサー*
-1 x PCIe 5.0 x16スロット
AMD X670チップセット
-1 x PCIe 4.0 x16スロット(x4モードをサポート)
-1 x PCIe 4.0 x4スロット
※PCIe分岐表は https://www.asus.com/support/FAQ/1037507/ でご確認ください。

ストレージ機能

合計で4 x M.2スロットと4 x SATA 6 Gb/秒ポートをサポート*
AMD Ryzen™ 7000シリーズ・デスクトップ・プロセッサー
M.2_1スロット (キー M)、タイプ 2242/2260/2280 (PCIe 5.0 x4 モードをサポート)
M.2_3スロット (キー M)、タイプ 2242/2260/2280 (PCIe 4.0 x4 モードをサポート)
AMD X670チップセット
M.2_2スロット (キー M)、タイプ 2242/2260/2280/22110 (PCIe 3.0 x4 および SATA モードをサポート)**
M.2_4スロット (キー M)、タイプ 2242/2260/2280 (PCIe 4.0 x4 モードをサポート)
4 x SATA 6 Gb/秒ポート
*AMD RAID Xpertテクノロジーは、NVMe RAID 0/1/10とSATA RAID 0/1/10の両方をサポートしています。
**スロットM.2_2 SATA6G_1&2と帯域幅を共有します。M.2_2 が PCIe x4 モードで実行されると、SATA6G_1&2 は無効になります。

Wi-Fi

1×リアルテック2.5ギガバイトイーサネット
トゥフ・ラングアール

USB機能

リア USB (合計 10 ポート)
1 x USB 3.2 Gen 2x2 ポート (1 x USB Type-C®)
4 x USB 3.2 Gen 2 ポート (3 x タイプ A + 1 x USB タイプ C®)
5 x USB 3.2 Gen 1 ポート (5 x タイプ A)
フロント USB (合計 9 ポート)
1×USB 3.2 Gen 2コネクタ(USBタイプC®をサポート)
1 x USB 3.2 Gen 1ヘッダーは、追加の2つのUSB 3.2 Gen 1ポートをサポートします
3 x USB 2.0 ヘッダーは、追加の 6 つの USB 2.0 ポートをサポートします。

オーディオ機能

Realtek S1220A 7.1 サラウンド サウンド高精細オーディオ CODEC*
-フロントおよびリアヘッドフォン出力のインピーダンス検出
- ヘッドフォンやスピーカーのための最高品質のサウンドを強化するための内部オーディオアンプ
- サポート:ジャック検出、マルチストリーミング、フロントパネルジャックリタスク
- 高品質の120 dB SNRステレオ再生出力と113 dB SNR録音入力(ライン入力)
- 最大32ビット/ 192kHzの再生をサポート*
オーディオ機能
- オーディオシールド
- プレミアムオーディオコンデンサ
-専用オーディオPCBレイヤー
- オーディオカバー
- ユニークなデポップサーキット
* HDA 帯域幅の制限により、7.1 サラウンドサウンドオーディオでは 32 ビット/192 kHz はサポートされていません。

背面インターフェース

1 x USB 3.2 Gen 2x2 ポート (1 x USB Type-C®)
4 x USB 3.2 Gen 2 ポート (3 x タイプ A、1 x USB タイプ C®)
5 x USB 3.2 Gen 1 ポート (5 x タイプ A)
1×ディスプレイポート
1×HDMI®ポート
1×リアルテック2.5ギガバイトイーサネットポート
5×オーディオジャック
1×BIOSフラッシュバック™ボタン

特別な機能

教材保護
- DIGI+ VRM (- DrMOSによるデジタルパワーデザイン)
- ESDガード
- ラングアール
-過電圧保護
- セーフスロットコア+
- ステンレススチールバックI / O
ASUS Qデザイン
- M.2 Qラッチ
- Qディム
- Q-LED (CPU [赤]、DRAM [黄色]、VGA [白]、ブートデバイス [黄緑])
- Qスロット
ASUSサーマルソリューション
- M.2ヒートシンク
- VRMヒートシンク設計
ASUS EZ DIY
- BIOSフラッシュバック™ボタン
- BIOSフラッシュバック™ LED
- クリアCMOSヘッダー
- プロクール
- プリマウントされたI / Oシールド
- セーフスロット
- セーフディム
オーラシンク
- オーラRGBヘッダー
- アドレス指定可能なGen 2ヘッダー
教材保護
- DIGI+ VRM (- DrMOSによるデジタルパワーデザイン)
- ESDガード
- ラングアール
-過電圧保護
- セーフスロット
- ステンレススチールバックI / O
ASUS Qデザイン
- M.2 Qラッチ
- Qディム
- Q-LED (CPU [赤]、DRAM [黄色]、VGA [白]、ブートデバイス [黄緑])
- Qスロット
ASUSサーマルソリューション
- M.2ヒートシンク
- VRMヒートシンク設計
ASUS EZ DIY
- BIOSフラッシュバック™ボタン
- BIOSフラッシュバック™ LED
- クリアCMOSヘッダー
- プロクール
- プリマウントされたI / Oシールド
- セーフスロット
- セーフディム
オーラシンク
- オーラRGBヘッダー
- アドレス指定可能なGen 2ヘッダー

BIOS機能

256 メガバイトフラッシュROMの, UEFI アミのBIOSの

主な付属品

ケーブル
SATA 6 Gb/秒ケーブル×2
雑
2×M.2用ゴムパッケージ
M.2 SSD用の2×ネジパッケージ
ドキュメンテーション
1×TUF認定カード
1×ユーザーガイド

パッケージサイズ

幅(W)

27.3cm

奥行(D)

6.8cm

高さ(H)

33.8cm

本体サイズ

重量

2.4kg

法令関連

電気用品安全(PSE)

対象外

電波法(TELEC認証)

対象外

RoHS対応

RoHS対応
