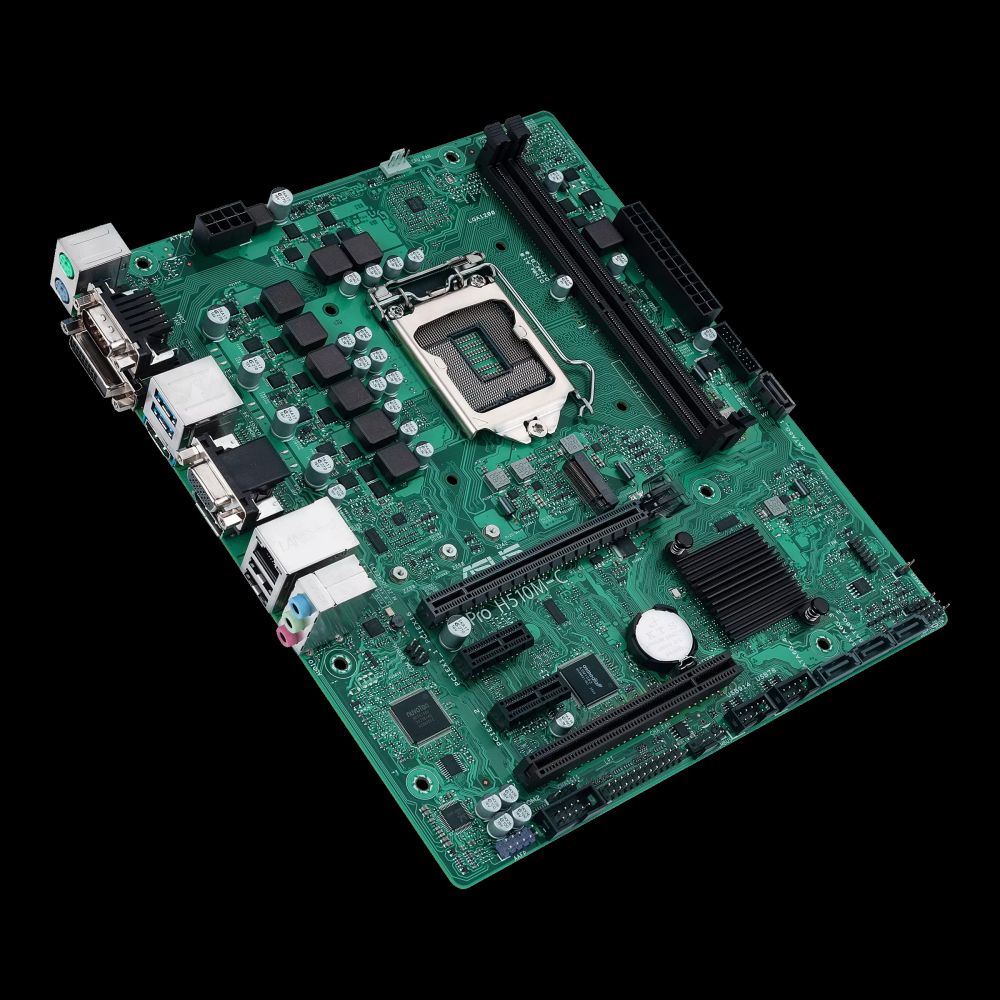

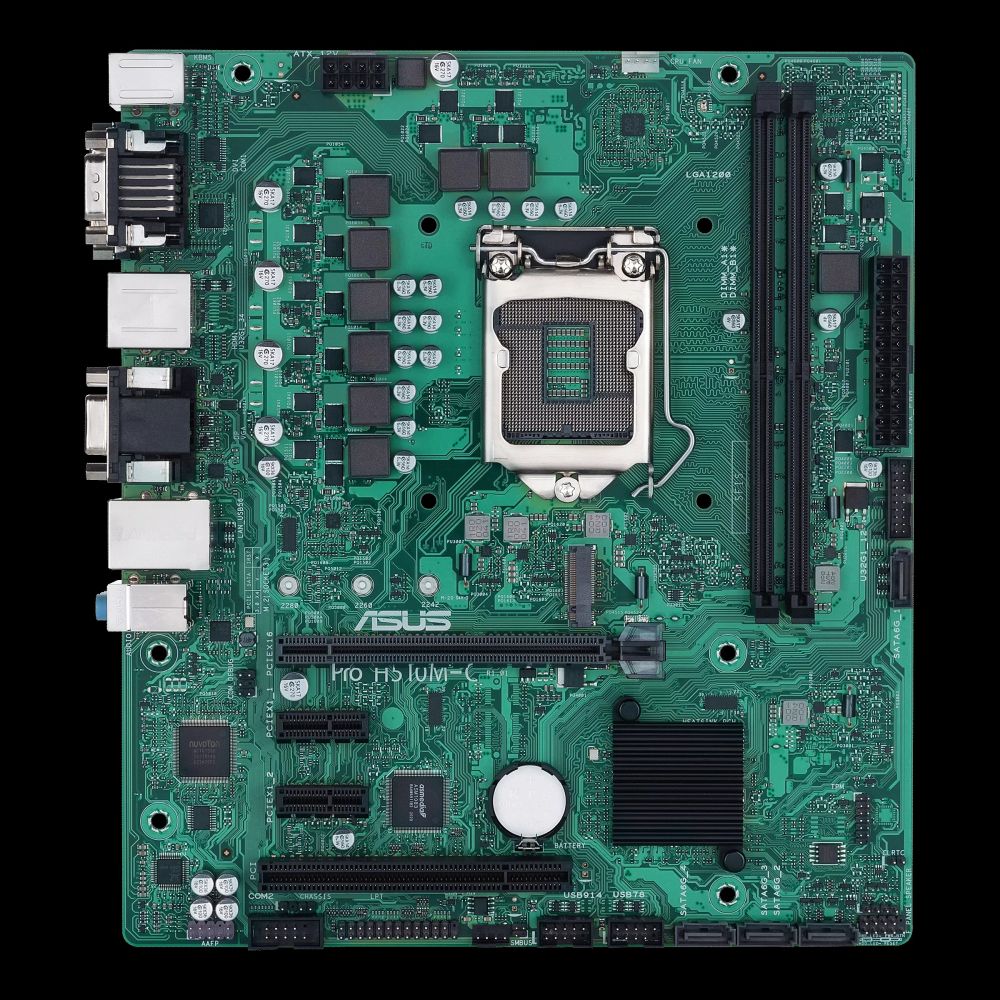

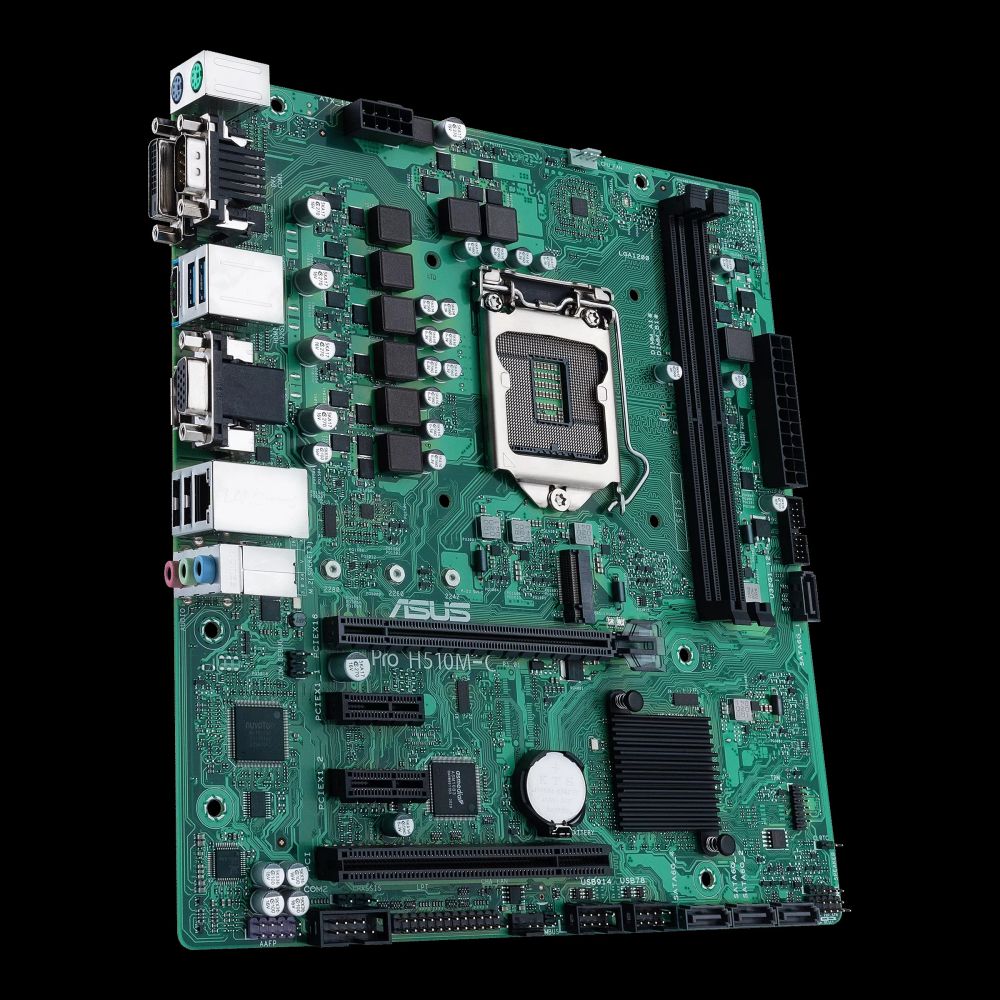

PRO H510M-C/CSM

セキュリティ、信頼性、管理性が強化されたMicro-ATXH510ビジネスマザーボード

メーカー型番
90MB17K0-M0UAYC
TEKWIND型番
ASU-PRO/H510M-C/CSM
JAN/UPC
0195553122498
PRO H510M-C/CSMの主な特長
  • インテル® LGA 1200ソケット:第11世代インテル® Core™ プロセッサーに対応。
  • ASUS独自の自己回復BIOSテクノロジーにより、検証済みバックアップから自動的にシステムBIOSを回復可能。
  • DASH LANに接続し、リモートIT管理を行うSMBUSヘッダーに対応。
  • ASUS COMデバッグヘッダでトラブルシューティングを効率化
  • システムの詳細情報を取得・管理するイベントログ。
  • 過酷な環境からマザーボードを守る革新的な耐湿性コーティング。
  • Commercial BIOS kitで、より迅速かつ効率的なカスタマイズが可能。
  • ASUS Control Center Express (ACCE)によるITエンドポイント管理の簡略化
  • 超高速の接続性:PCIe® 4.0とインテル® 1Gbイーサネット

製品仕様

基本仕様

対応CPU
Intel® Socket LGA1200 for 11th Gen Intel® Core™ Processors & 10th Gen Intel® Core™, Pentium® Gold and Celeron® ProcessorsSupports Intel® 14 nm CPU Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0** * Refer to www.asus.com for CPU support list. ** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
搭載チップセット
H510
メインメモリー
2 x DIMM, Max.64 GB, DDR4 3200(OC)/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory*Dual Channel Memory Architecture Supports Intel® Extreme Memory Profile (XMP) * 10th Gen Intel® i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 2666MHz. * 11th Gen Intel® processors support 2933/2800/2666/2400/2133 natively. * Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists), and memory frequency support depends on the CPU types.
グラフィックス機能
* Graphics specifications may vary between CPU types. ** Intel® 11th & 10th processors support DisplayPort 1.4 with max. resolution of 4096 x 2304 @60Hz. Please refer to www.intel.com for any updates. *** Only Intel® 11th processors support HDMI™ 2.0 with max. resolution of 4K@60Hz, others will only support HDMI™ 1.4 with max. resolution of 4K@30Hz .Please refer to www.intel.com for any updates. **** Supports up to 2 displays simultaneously.
拡張スロット
Intel® 11th &10th Gen Processors 1 x PCIe 4.0/3.0 x16 slot - Intel® 11th processors support PCIe 4.0 x16 mode - Intel® 10th processors support PCIe 3.0 x16 mode Intel® H510 Chipset 2 x PCIe 3.0 x1 slots* 1 x PCI slot * When a device is installed on the PCIe_1 slot, the PCI slot cannot be used.
ストレージ機能
Supports 1 x M.2 slot and 4 x SATA 6Gb/s portsIntel® H510 Chipset M.2 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 & SATA modes)* 4 x SATA 6Gb/s ports * When a device in SATA mode is installed on the M.2 socket, SATA6G_2 port cannot be used.
Wi-Fi
1 x Intel® 1Gb EthernetASUS LANGuard
オーディオ機能
Realtek ALC897 7.1 Surround Sound High Definition Audio CODEC* - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - Supports up to 24-Bit/192 kHz playback" * A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output.
USB機能
Rear USB:Total 4 ports 2 x USB 3.2 Gen 1 ports (2 x Type-A) 2 x USB 2.0 ports (2 x Type-A)Front USB:Total 6 ports1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports
特別な機能
ASUS EZ DIY - Box Headers Bespoke Motherboard Design & Business Focused Features - ASUS Self Recovering BIOS - ASUS Event Log - ASUS Commercial BIOS kit - Anti-Moisture - 24/7 Reliability - Overcurrent Protection
Software Features
ASUS Exclusive Software IT Management software supported - ASUS Control Center Express(ACCE)

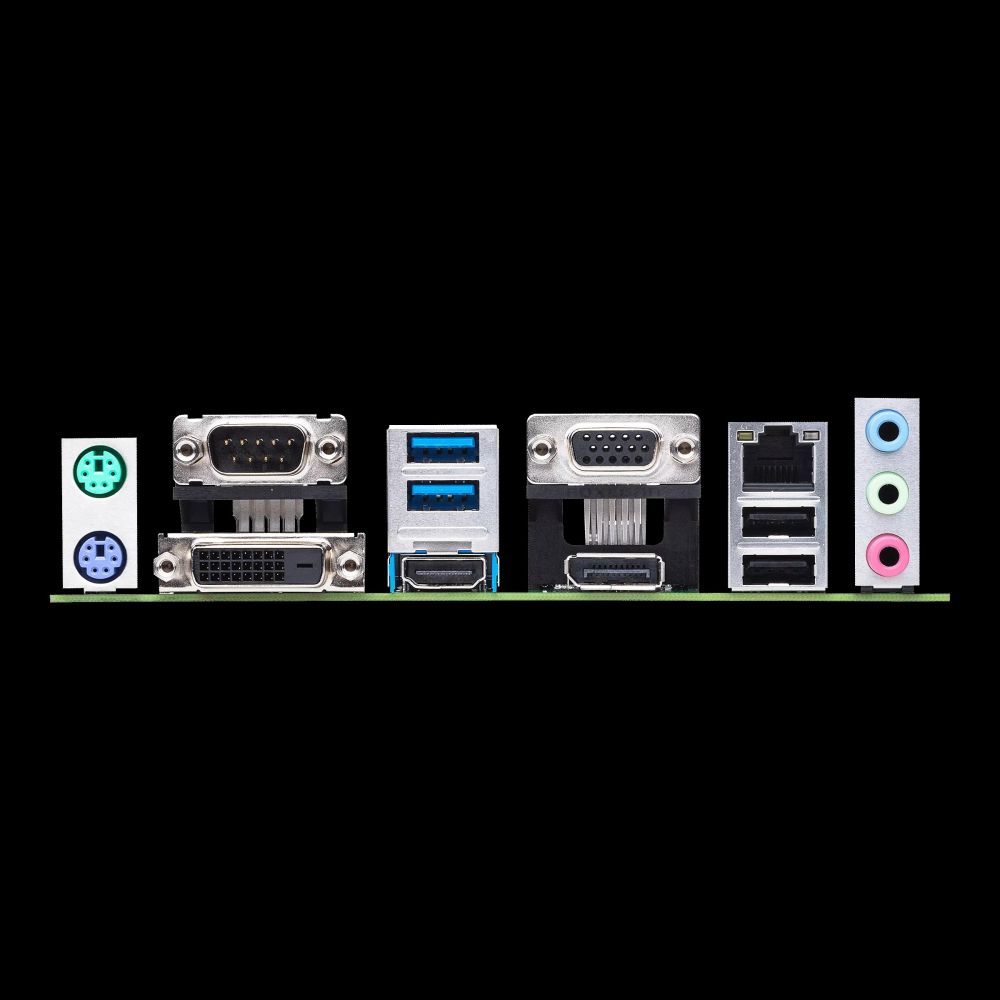

背面インターフェース
2 x USB 3.2 Gen 1 ports (2 x Type-A) 2 x USB 2.0 ports (2 x Type-A) 1 x DisplayPort 1 x D-Sub port 1 x DVI-D port 1 x HDMITM port 1 x Intel® I219-V 1Gb Ethernet port 3 x Audio jacks 1 x COM port 1 x PS/2 keyboard (purple) port 1 x PS/2 mouse (green) port
基板上インターフェース
Fan and cooling related 1 x 4-pin CPU Fan header 1 x 4-pin Chassis Fan header Power related 1 x 24-pin Main Power connector 1 x 8-pin +12V Power connector Storage related 1 x M.2 slot (Key M) 4 x SATA 6Gb/s ports USB 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports Miscellaneous 1 x Clear CMOS header 1 x Chassis Intrude header 1 x COM Port header 1 x Front Panel Audio header (AAFP) 1 x COM debug header 1 x LPT header 1 x SMBUS header 1 x Speaker header 1 x SPI TPM header (14-1pin) 1 x 10-1 pin System Panel header

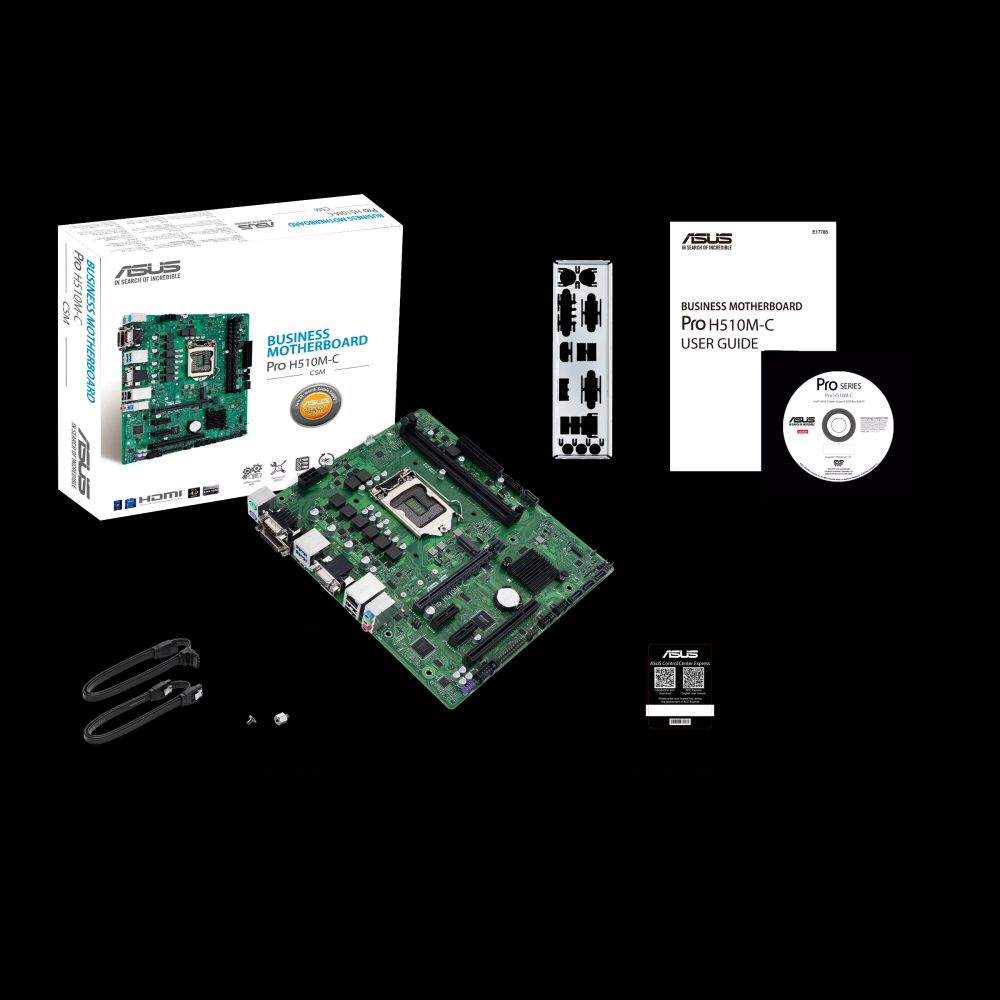

主な付属品

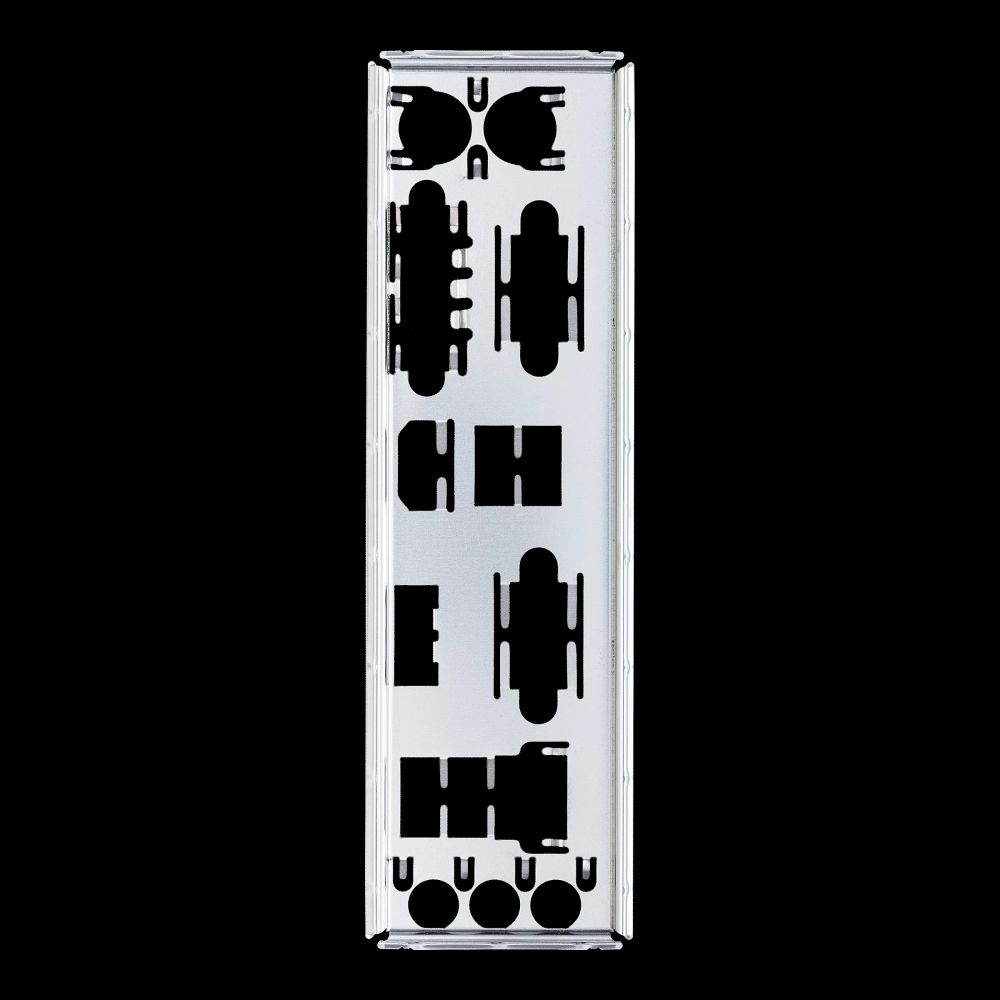

Cables 2 x SATA 6Gb/s cables Miscellaneous 1 x I/O Shield 1 x M.2 SSD screw package Installation Media 1 x Support DVD Documentation 1 x ACC Express Activation Key Card 1 x User manual
BIOS機能
128 Mb Flash ROM, UEFI AMI BIOS
管理機能
WOL by PME, PXE
対応OS
Windows 10 64bit
フォームファクター
microATX24.4cm x 21.6cm

パッケージサイズ

幅(W)
27cm
奥行(D)
5.15cm
高さ(H)
26cm

本体サイズ

重量
1kg

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
