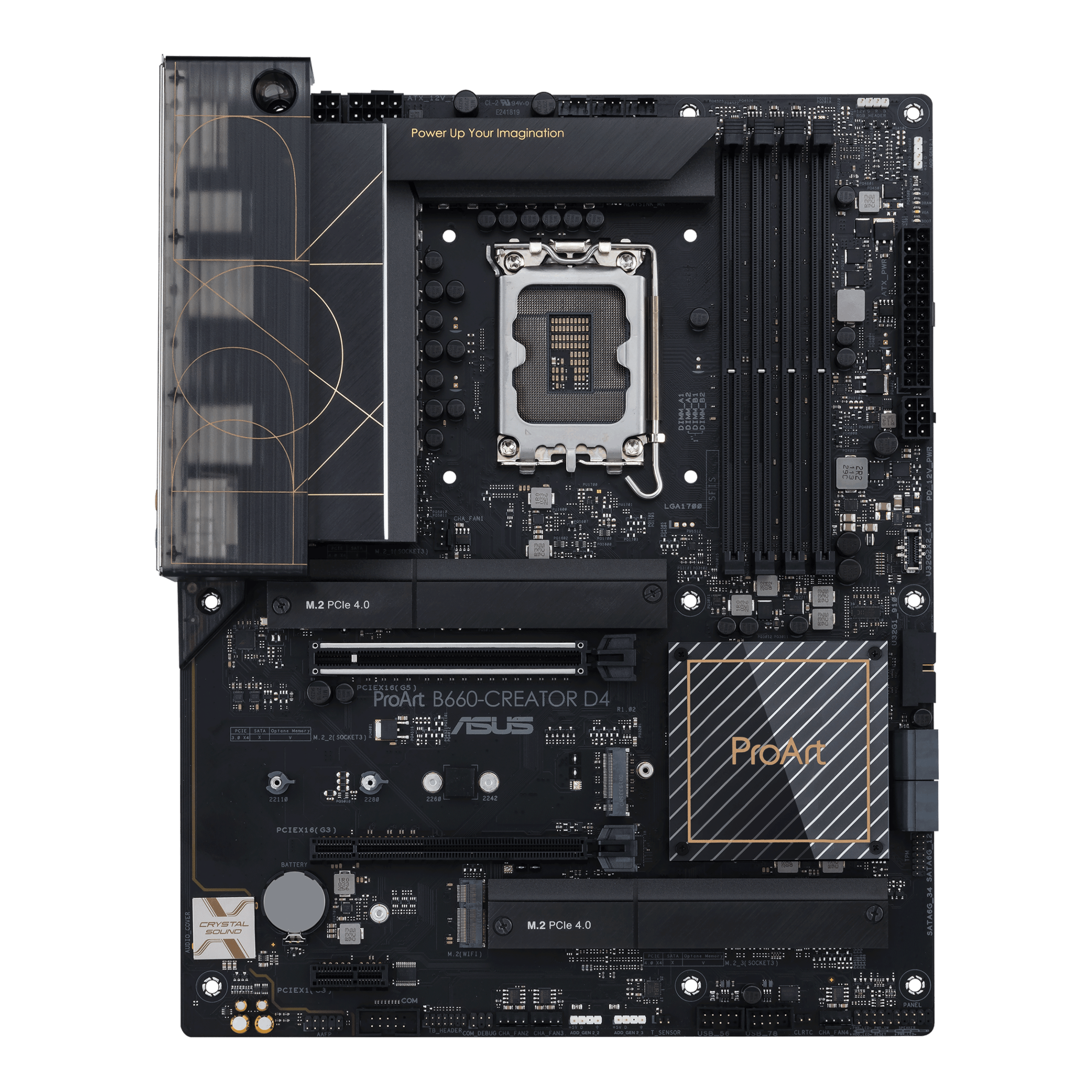

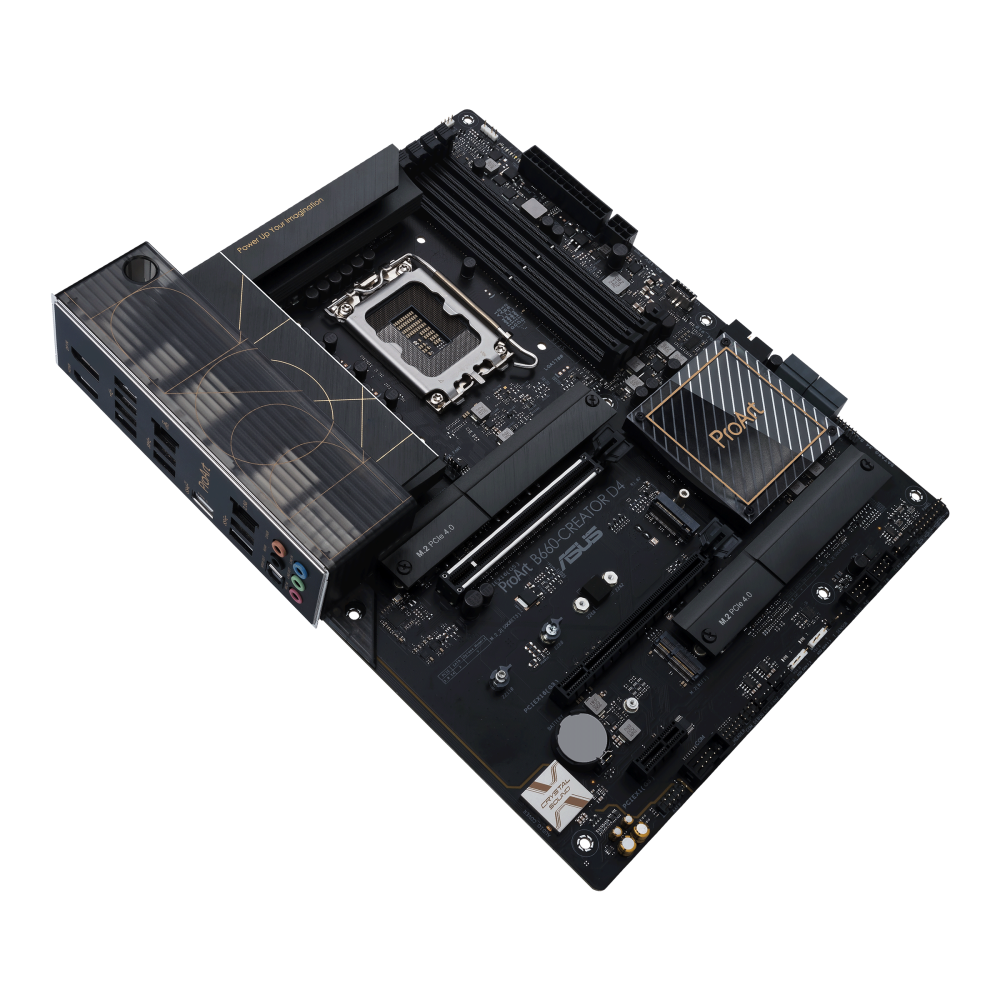

ProArt B660-CREATOR D4

クリエイター向けに開発されたインテル® B660 LGA 1700 ATXマザーボード、PCIe® 5.0、DDR4、2.5Gbおよび1Gbイーサネット、3つのPCIe 4.0 M.2スロットに加え、USB-C DisplayPort™、USB 3.2 Gen 2x2フロントパネルコネクタ(Quick Charge 4+付き)

メーカー型番
ProArt B660-CREATOR D4
TEKWIND型番
ASU-PROART/B660-CREATOR/D4
JAN/UPC
0195553518529
ProArt B660-CREATOR D4の主な特長
  • 12番目のGenIntel®Core™、Pentium®GoldおよびCeleron®プロセッサ用のソケットLGA 1700
  • 包括的な接続性:2.5 GB&1 GBオンボードイーサネット、3つのM.2スロット、Thunderbolttmヘッダーサポート、USB-C DisplayPortm、Quick Cherp 4+が付いているUSB 3.2 Gen 2x2フロントパネルコネクタ
  • 次世代性能:50アンペア、PCIe®5.0用の12 + 1電力ステージ
  • 最適化された熱設計:大規模なVRMとチップセットのヒートシンク、アルミニウムM.2ヒートシンク、6つの4ピンPWMファンヘッダーとAIOポンプヘッダー
  • Proartはあなたにもっと多くのことを与えます:1つの停止システム制御のための創造前のCreationFirstを備えたクリアオンライン通信とProart Creator Hubの双方向AIノイズキャンセラ
  • 高度なセキュリティ管理:USBポート制限、ソフトウェアブラックリスト、およびWindowsレジストリ保護ASUS Control Center Express

製品仕様

基本仕様

対応CPU
第12世代Intel®Core™、Pentium®GoldおよびCeleron®プロセッサー用のIntel®SocketLGA1700
Intel®10nmCPUをサポート
インテル®ターボブーストテクノロジー2.0およびインテル®ターボブーストマックステクノロジー3.0をサポート**
* CPUサポートリストについては、www.asus.comを参照してください。
**インテル®ターボブーストマックステクノロジー3.0のサポートは、CPUの種類によって異なります。
搭載チップセット
Intel® B660
メインメモリー
4 x DIMM、最大128GB、DDR4
5333(OC)/ 5000(OC)/ 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200/3000/2933/2800/2666/2400/2133非ECC、非バッファメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリープロファイル(XMP)をサポート
OptiMem II
*実際のメモリ周波数サポートはCPUタイプとDRAMモジュールによって異なります。詳細については、www.asus.comでメモリQVL(認定ベンダーリスト)を参照してください。
グラフィックス機能
1xHDMI®ポート**
1 xType-CポートはDisplayPort出力をサポートします***
Type-Cポートを介して出力される1x DPIN
※グラフィック仕様はCPUの種類によって異なる場合があります。更新については、www.intel.comを参照してください。
** HDMI2.1で指定されている4K @ 60Hzをサポートします。
*** DisplayPort1.4で指定されている8K @ 60Hzをサポートします。
**** RJ45ポートの下に残されたUSBType-C®ポートでの出力には、USB-C-DisplayPortアダプターケーブルが必要です。 VGA解像度のサポートは、グラフィックカードの解像度によって異なります。
拡張スロット
Intel®12thGen Processors
1×PCIe 5.0 / 4.0 / 3.0×16スロット
インテル®B660チップセット*
1 x PCIe 3.0 x 16スロット(x 4モードをサポート)
1×PCIe 3.0 x 1スロット**
* PCH接続PCIeスロットのIntel®オプタンメモリHシリーズをサポート
** PCIe X1はM.2_2で帯域幅を共有します。 PCIe X1は、M.2_2が手動で有効になってPCIe X4モードで実行されると無効になります。
ストレージ機能
Totalは3xM.2スロットと4xSATA 6Gb / sポートをサポートします*
インテル®第12世代プロセッサー
M.2_1スロット(キーM)、タイプ2242/2260/2280/22110
-インテル®第12世代プロセッサーはPCIe4.0x4モードをサポートします。
インテル®B660チップセット**
M.2_2スロット(キーM)、タイプ2242/2260/2280(PCIe 3.0 x4モードをサポート)***
M.2_3スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 4.0 x4モードをサポート)
4 x SATA 6Gb / sポート***
*インテル®RapidStorageTechnologyは、SATA RAID0 / 1/5/10をサポートしています。
**インテル®RapidStorageTechnologyは、PCH接続のM.2スロットでインテル®OptaneMemoryHシリーズをサポートします。
*** M.2_2スロットはPCIex1およびWiFiキーEと帯域幅を共有します。M.2_2はPCI3.0 x2モードで実行され、デバイスはPCIex1またはWiFiキーEスロットで検出されます。
Wi-Fi
M.2スロットのみ(Key E、PCIe)*
※Wi-Fiモジュールは別売りです。
オーディオ機能
Realtek7.1サラウンドサウンドハイデフィニションオーディオCODEC *
-サポート:ジャック検出、マルチストリーミング、フロントパネルジャックリタスク
-最大24ビット/ 192kHzの再生をサポート
オーディオ機能
-パワープリレギュレーターは、パワー入力ノイズを低減し、一貫したパフォーマンスを保証します
-プレミアムオーディオコンデンサ
-専用オーディオPCBレイヤー
-オーディオカバー
-ユニークなデポップ回路
* HDA帯域幅の制限により、7.1サラウンドサウンドオーディオでは32ビット/ 192kHzはサポートされていません。
** 7.1サラウンドサウンドオーディオ出力をサポートするには、フロントパネルにHDオーディオモジュールを備えたシャーシが必要です。
USB機能
リアUSB(合計9ポート)
1 x USB 3.2Gen2Type-C®ポート(DisplayPortグラフィック出力と共有)
4 x USB 3.2 Gen 1ポート(4 x Type-A)
4 x USB 2.0ポート(6 x Type-A)
フロントUSB(合計7ポート)
1 x USB 3.2 Gen 2x2コネクタ(60W PD / QC4 +を備えたUSBType-C®をサポート)
1 x USB 3.2 Gen1ヘッダーは追加の2x USB 3.2Gen1ポートをサポートします
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
特別な機能
ASUS5XプロテクションIII
-DIGI + VRM(-DrMOSを使用したデジタル電源設計)
-強化されたDRAM過電流保護
-ESDガード
-LANGuard
-過電圧保護
-SafeSlot
-ステンレススチールバックI / O
ASUS Q-Design
-M.2Q-ラッチ
-Qコネクタ
-Q-DIMM
-Q-LED(CPU [赤]、DRAM [黄]、VGA [白]、ブートデバイス[黄緑])
-Qスロット
ASUSサーマルソリューション
-柔軟なM.2ヒートシンク
-VRMヒートシンクの設計
ASUS EZ DIY
-ProCool
-事前に取り付けられたI / Oシールド
AURA同期
-AURARGBヘッダー
-アドレス可能なGen2ヘッダー
ソフトウェア機能
ASUS専用ソフトウェア
アーマリークレート
-AURAクリエーター
-AURA Sync
-ファンXpert4
-双方向AIノイズキャンセル
AI Suite 3
-パフォーマンスと省電力ユーティリティ
EPU
DIGI + VRM
ターボアプリ
ASUS CPU-Z
サポートされているIT管理ソフトウェア
-ASUS Control Center Express(ACCE)
ProArtクリエーターハブ
CreationFirst
ノートンアンチウイルスソフトウェア(無料試用版)
WinRAR
UEFI BIOS
ASUS EZ DIY
-ASUS CrashFree BIOS 3
-ASUS EZ Flash 3
-ASUS UEFI BIOSEZモード

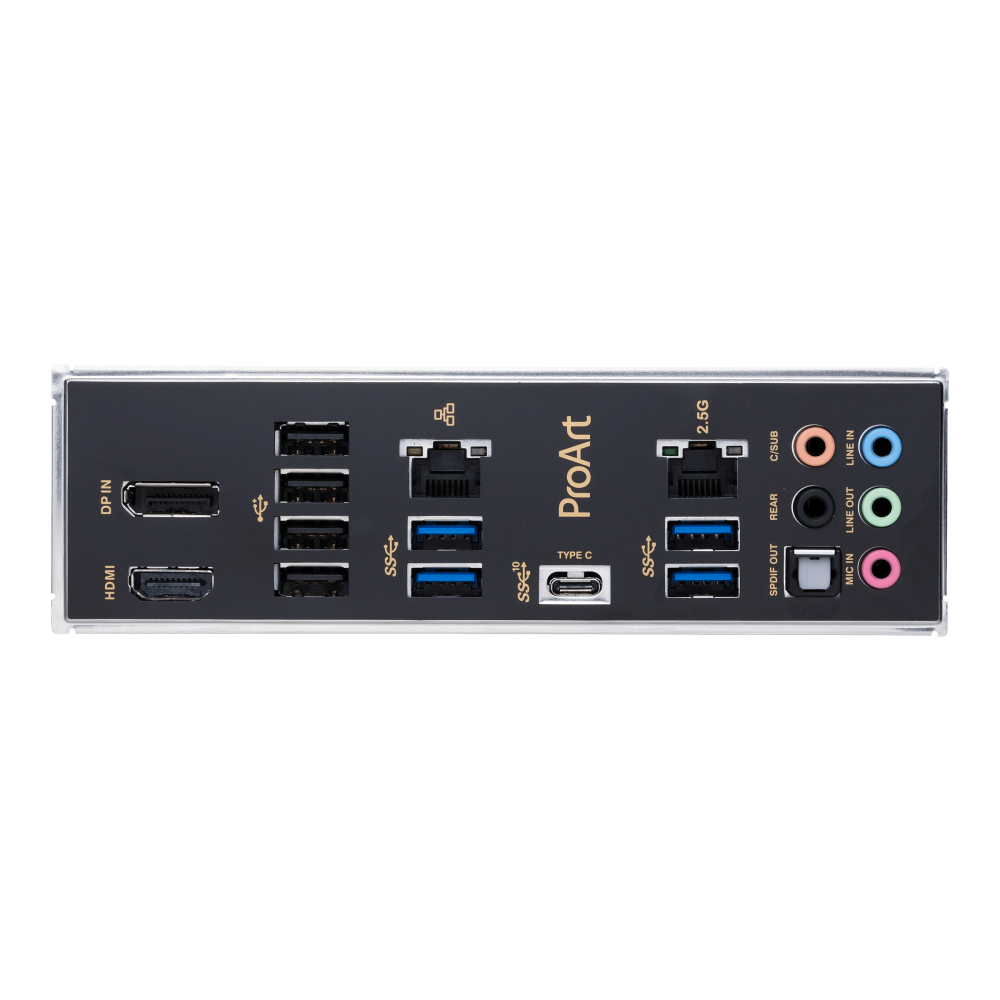

背面インターフェース
1xUSBType-C®ポートは、USB 3.2Gen2およびDisplayPort出力をサポートします
4 x USB 3.2 Gen 1ポート(4 x Type-A)
4 x USB 2.0ポート(4 x Type-A)
1 x DisplayPort(入力のみ)
1xHDMI®ポート
1 x Realtek2.5Gbイーサネットポート
1xIntel®1Gbイーサネットポート
5xオーディオジャック
1xオプティカルS / PDIF出力ポート
基板上インターフェース
ファンと冷却関連
1 x4ピンCPUファンヘッダー
1 x4ピンCPUOPTファンヘッダー
1 x4ピンAIOポンプヘッダー
4 x4ピンシャーシファンヘッダー
電力関連
1 x24ピン主電源コネクタ
1 x8ピン+ 12V電源コネクタ
1 x4ピン+ 12V電源コネクタ
ストレージ関連
3 x M.2スロット(キーM)
4 x SATA 6Gb / sポート
USB
1 x USB 3.2 Gen 2x2コネクタ(60W PD / QC4 +を備えたUSBType-C®をサポート)
1 x USB 3.2 Gen1ヘッダーは追加の2x USB 3.2Gen1ポートをサポートします
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
その他
3xアドレス指定可能なGen2ヘッダー
1 x AURARGBヘッダー
1xクリアCMOSヘッダー
1 xCOMポートヘッダー
1 xフロントパネルオーディオヘッダー(AAFP)
1 x M.2スロット(キーE)
1 x SPI TPMヘッダー(14-1ピン)
シャーシ侵入機能を備えた1x20-3ピンシステムパネルヘッダー
1x熱センサーヘッダー
1xThunderbolt™ヘッダー
主な付属品
ケーブル
1 xDisplayPortケーブル
2 x SATA 6Gb / sケーブル
その他
3 xM.2ラバーパッケージ
1 xQコネクタ
インストールメディア
1xサポートDVD
ドキュメンテーション
1 x ACCExpressアクティベーションキーカード
1xユーザーガイド
BIOS機能
128 Mb
管理機能
WOL by PME, PXE
対応OS
Windows® 11 64-bit, Windows® 10 64-bit
フォームファクター
ATXフォームファクター
12インチx9.6インチ(30.5 cm x 24.4 cm)

パッケージサイズ

幅(W)
27.3cm
奥行(D)
6.8cm
高さ(H)
33.8cm

本体サイズ

重量
2.2kg

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
