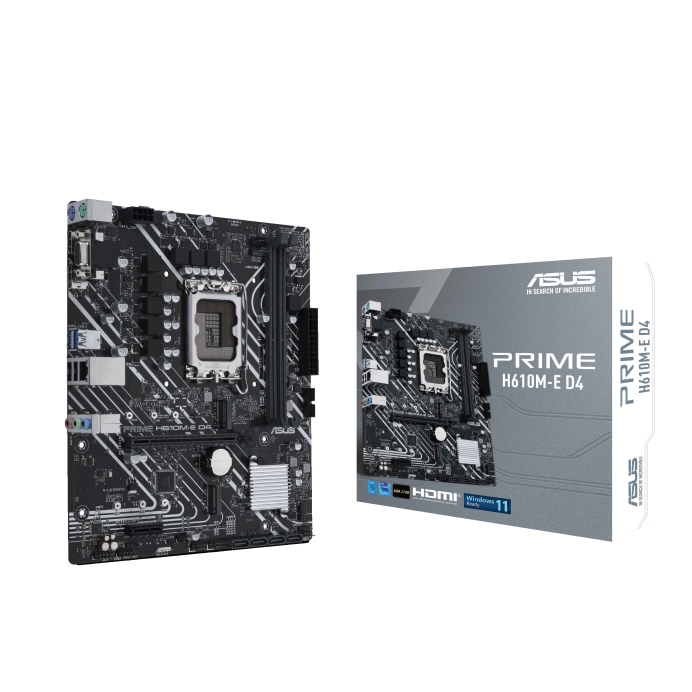

PRIME H610M-E D4 - インテル®12世代CPU対応H610チップセット搭載mciroATXマザーボード

PRIME H610M-E D4

Intel® H610 (LGA 1700) mic-ATX マザーボード DDR4、PCIe 4.0、デュアル M.2 スロット、Realtek 1Gb イーサネット、DisplayPort、HDMI®、D-Sub、USB 3.2 Gen 1 ポート、SATA 6Gbps、COM ヘッダー、RGBヘッダー搭載

メーカー型番
90MB19N0-M0JAY0
TEKWIND型番
ASU-PRIME/H610M-E/D4
JAN/UPC
0195553514774
PRIME H610M-E D4の主な特長
  • インテル®LGA1700ソケット:第12世代インテル®プロセッサーに対応
  • 包括的な冷却:PCHヒートシンクとFan Xpert 2+
  • 超高速接続:32Gbps M.2スロット、Realtek 1GbイーサネットおよびUSB3.2 Gen 1
  • 5XプロテクションIII:オールラウンドな保護のための複数のハードウェアセーフガード

製品仕様

基本仕様

対応CPU
インテル®SocketLGA1700、第12世代インテル®Core™、Pentium®Gold、Celeron®プロセッサー用*
インテル®ターボブーストテクノロジー2.0およびインテル®ターボブーストマックステクノロジー3.0をサポート**
* CPUサポートリストについては、www.asus.comを参照してください。
**インテル®ターボブーストマックステクノロジー3.0のサポートは、CPUの種類によって異なります。
搭載チップセット
インテル®H610チップセット
メインメモリー
2 x DIMM、最大64GB、DDR4 3200/3000/2933/2800/2666/2400/2133非ECC、非バッファメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリープロファイル(XMP)をサポート
*実際のメモリデータレートはCPUタイプとDRAMモジュールによって異なります。詳細については、www.asus.comでメモリQVL(認定ベンダーリスト)を参照してください。
グラフィックス機能
1 x DisplayPort **
1 xD-Subポート
1xHDMI®ポート***
※グラフィック仕様はCPUの種類によって異なる場合があります。更新については、www.intel.comを参照してください。
**最大をサポートします。 DisplayPort1.4で指定されている4K @ 60Hz。
*** HDMI2.1で指定されている4K @ 60Hzをサポートします。
拡張スロット
Intel®第12世代プロセッサー
1 x PCIe 4.0x16スロット
インテル®H610チップセット
1 x PCIe 3.0x1スロット
ストレージ機能
Totalは2xM.2スロットと4x SATA 6Gb / sポートをサポートします
インテル®H610チップセット
M.2_1スロット(キーM)、タイプ2242/2260/2280(PCIe 3.0 x4モードをサポート)
M.2_2スロット(キーM)、タイプ2242/2260/2280(PCIe 3.0 x2モードをサポート)
4 x SATA 6Gb / sポート
Wi-Fi
1 x Realtek1Gbイーサネット
オーディオ機能
Realtek7.1サラウンドサウンドハイデフィニションオーディオCODEC *
-サポート:ジャック検出、マルチストリーミング、フロントパネルジャックリタスク
-最大24ビット/ 192kHzの再生をサポート
オーディオ機能
-オーディオシールド
-プレミアムオーディオコンデンサ
-専用オーディオPCBレイヤー
* 7.1サラウンドサウンドオーディオ出力をサポートするには、フロントパネルにHDオーディオモジュールを備えたシャーシが必要です。
USB機能
リアUSB(合計4ポート)
2 x USB 3.2 Gen 1ポート(2 x Type-A)
2 x USB 2.0ポート(2 x Type-A)
フロントUSB(合計6ポート)
1 x USB 3.2 Gen1ヘッダーは追加の2つのUSB3.2 Gen1ポートをサポートします
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
特別な機能
ASUS5XプロテクションIII
-DIGI + VRM
-LANGuard
-過電圧保護
-SafeSlotコア
-ステンレススチールバックI / O
ASUS Q-Design
-Q-DIMM
-Qスロット
ASUSサーマルソリューション
-アルミニウムヒートシンクの設計
ASUS照明制御
-RGBヘッダー
ソフトウェア機能
ASUS専用ソフトウェア
アーマリークレート
AI Suite 3
-パフォーマンスと省電力ユーティリティ
TurboV EVO
EPU
DIGI + VRM
ファンXpert2 +
ASUS CPU-Z
ノートンアンチウイルスソフトウェア(無料試用版)
WinRAR
UEFI BIOS
ASUS EZ DIY
-ASUS CrashFree BIOS 3
-ASUS EZ Flash 3
-ASUS UEFI BIOSEZモード

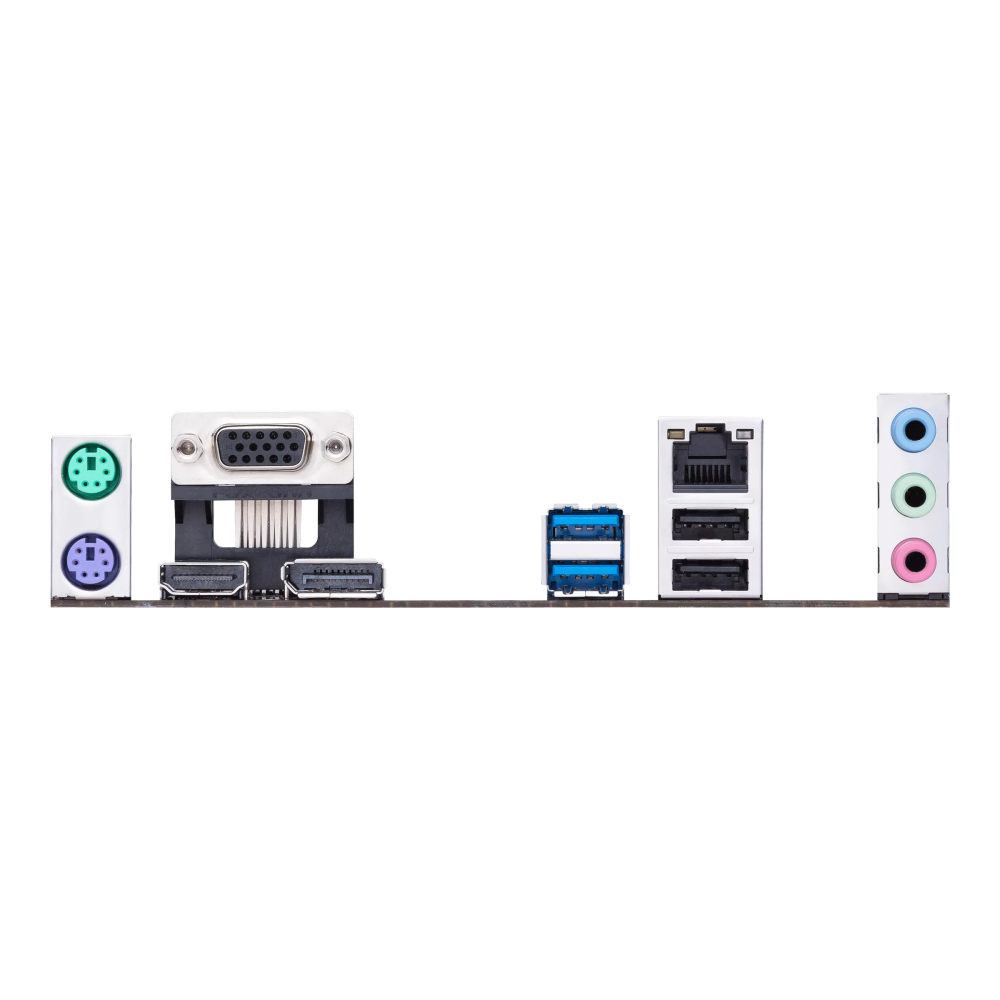

背面インターフェース
2 x USB 3.2 Gen 1ポート(2 x Type-A)
2 x USB 2.0ポート(2 x Type-A)
1 x DisplayPort
1 xD-Subポート
1xHDMI®ポート
1 x Realtek1Gbイーサネットポート
3xオーディオジャック
1 x PS / 2キーボード(紫)ポート
1 x PS / 2マウス(緑)ポート
基板上インターフェース
ファンと冷却関連
1 x4ピンCPUファンヘッダー
2 x4ピンシャーシファンヘッダー
電力関連
1 x24ピン主電源コネクタ
1 x8ピン+ 12V電源コネクタ
ストレージ関連
2 x M.2スロット(キーM)
4 x SATA 6Gb / sポート
USB
1 x USB 3.2 Gen1ヘッダーは追加の2つのUSB3.2 Gen1ポートをサポートします
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
その他
1 xRGBヘッダー
1xクリアCMOSヘッダー
1 xフロントパネルオーディオヘッダー(AAFP)
1 xCOMポートヘッダー
1 x S / PDIF出力ヘッダー
1xスピーカーヘッダー
1 x SPI TPMヘッダー(14-1ピン)
1 x10-1ピンシステムパネルヘッダー

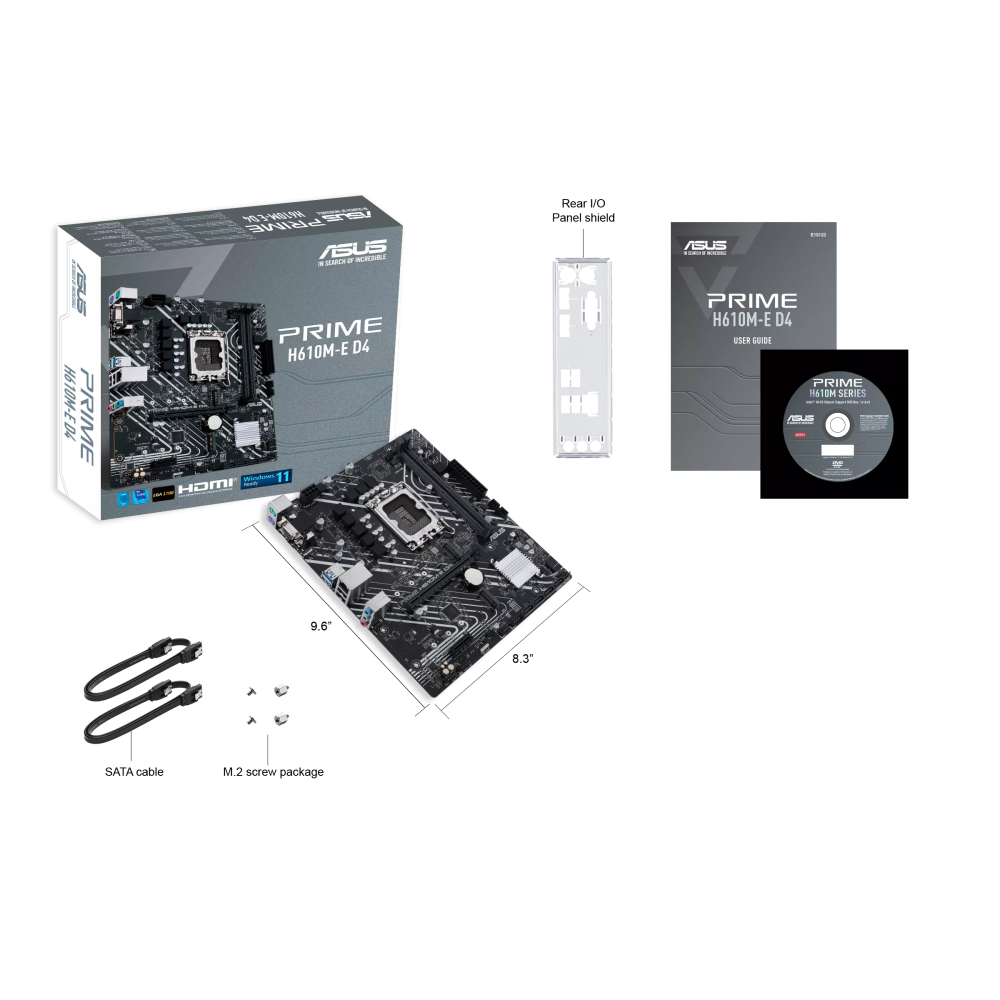

主な付属品
ケーブル
2 x SATA 6Gb / sケーブル
その他

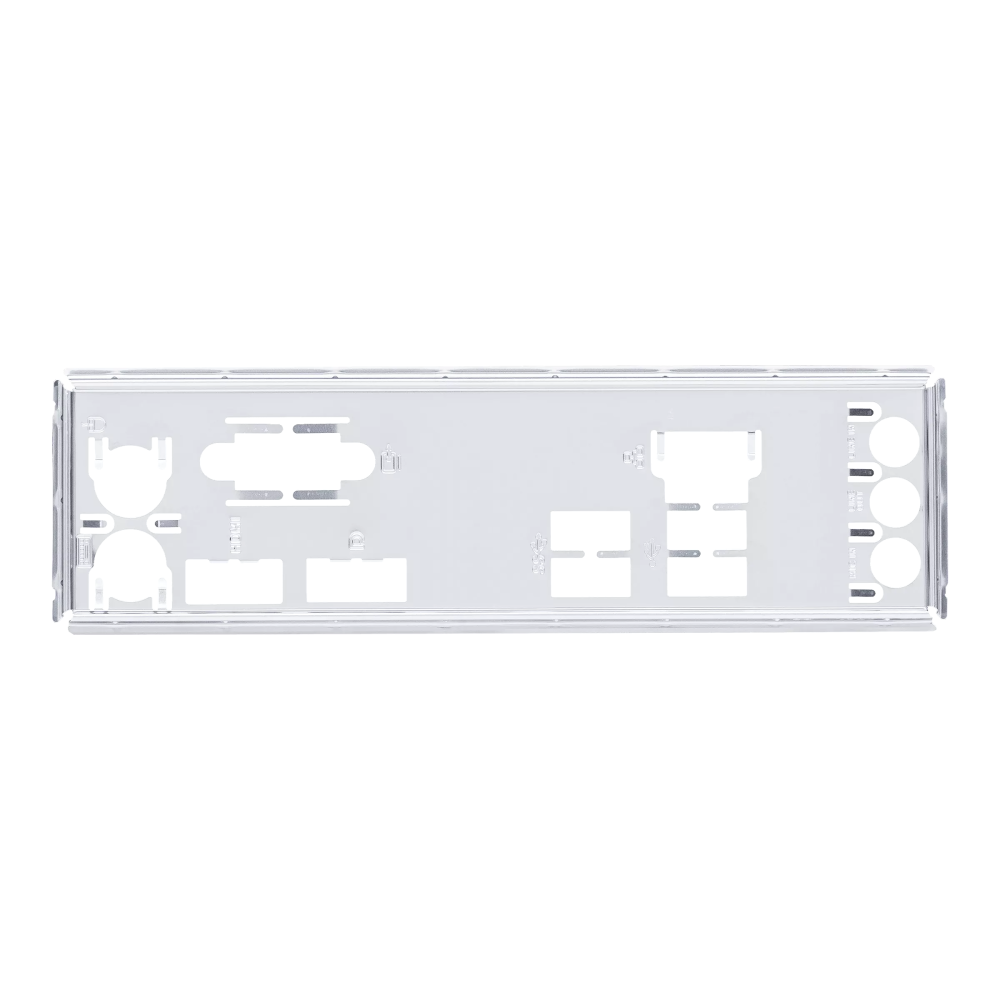

1 x I / Oシールド
1 x M.2SSDネジパッケージ
インストールメディア
1xサポートDVD
ドキュメンテーション
1xユーザーガイド
BIOS機能
128 MbフラッシュROM、UEFI AMI BIOS
管理機能
WOL by PME, PXE
対応OS
Windows® 11 64-bit, Windows® 10 64-bit
フォームファクター
mATXフォームファクタ
9.6インチx8.3インチ(24.4 cm x 21.1 cm)

パッケージサイズ

幅(W)
27cm
奥行(D)
5.2cm
高さ(H)
26cm

本体サイズ

重量
1kg

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
