PRIME H610M-A D4 - H610チップセット搭載mATX マザーボード

  • 仕様
  • SNSでシェアする

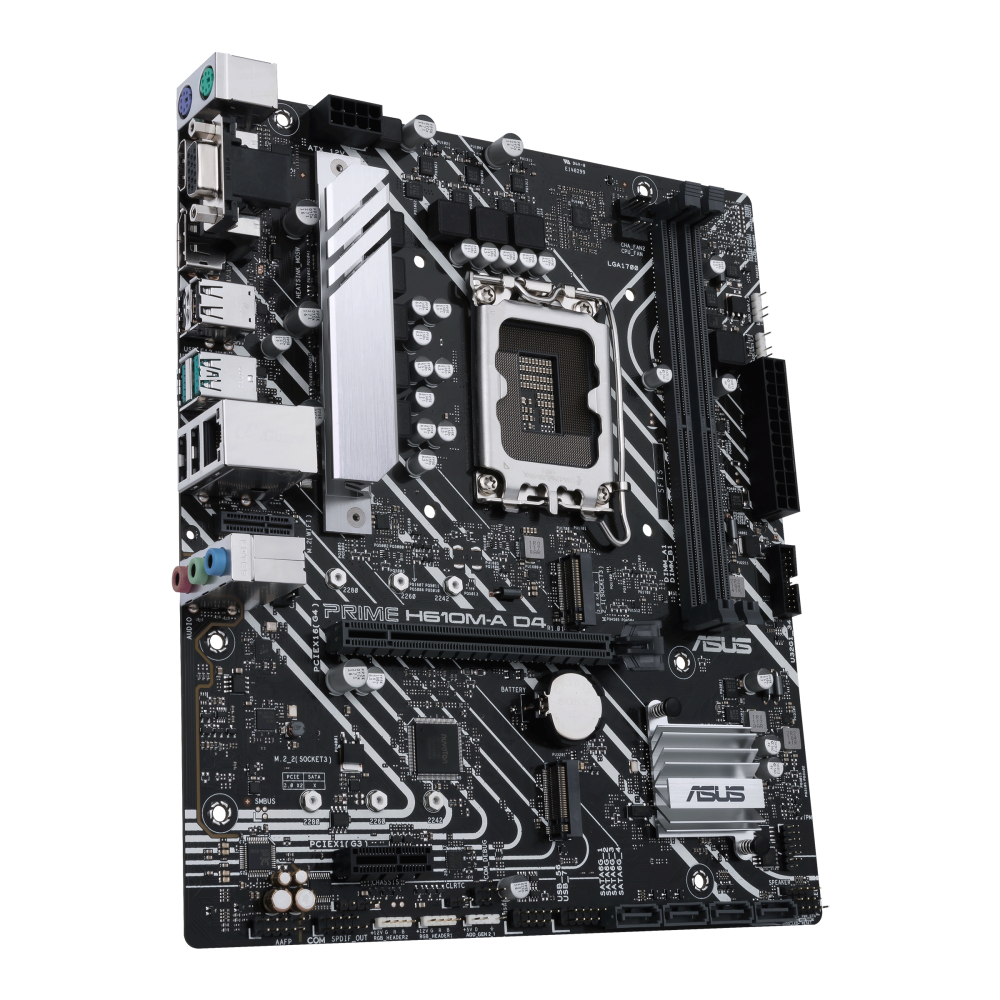

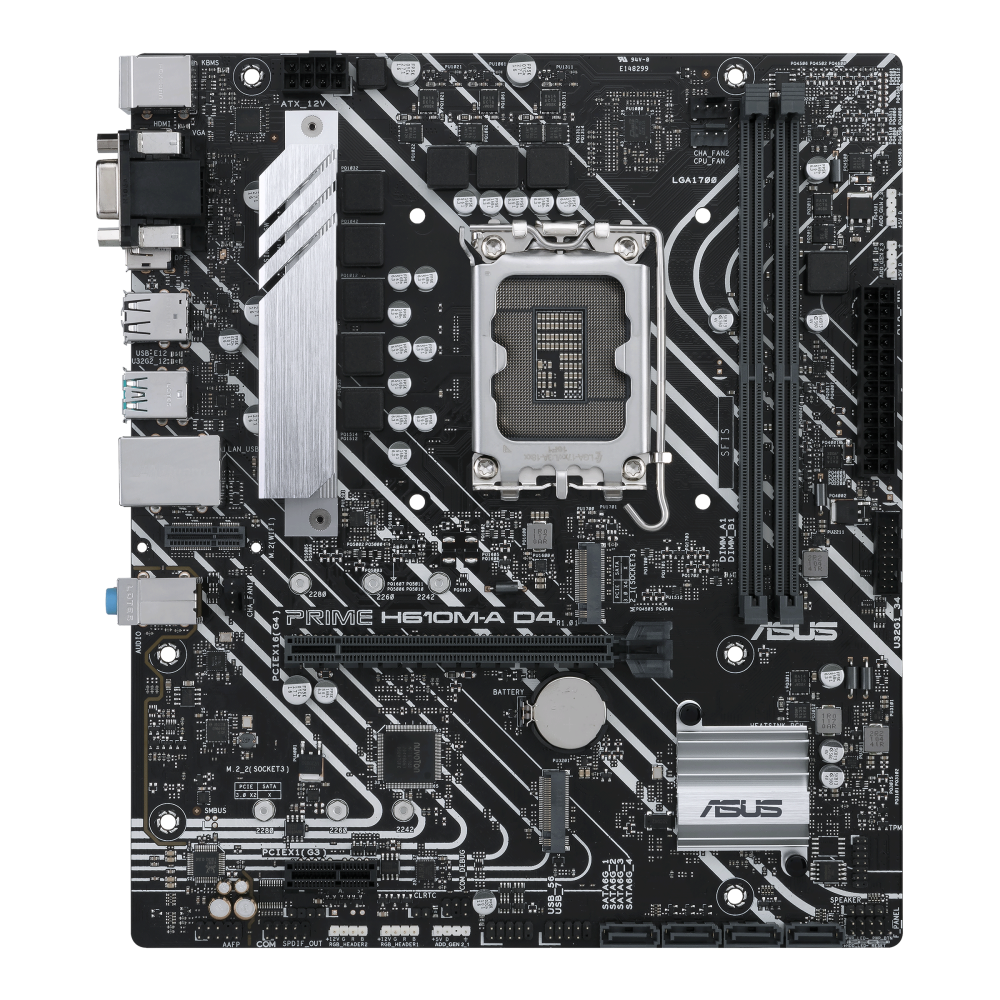

PRIME H610M-A D4

インテル® H610 (LGA 1700) mic-ATXマザーボード、DDR4、PCIe 4.0、デュアルM.2スロット、Intel® 1Gbイーサネット、DisplayPort、HDMI®、D-Sub、USB 3.2 Gen2ポート、SATA 6 Gbps、アドレサブル Gen2ヘッダー、Aura Sync

メーカー型番
90MB19P0-M0JAY0
TEKWIND型番
ASU-PRIME/H610M-A/D4
JAN/UPC
0195553514415
PRIME H610M-A D4の主な特長
  • インテル® LGA 1700ソケット、第12世代インテル®プロセッサーに対応
  • 包括的な冷却機能:VRMヒートシンク、PCHヒートシンク、Fan Xpert 2+搭載
  • 超高速接続性:32Gbps M.2スロット、Intel® 1Gbイーサネット、USB 3.2 Gen2ポート
  • Aura Sync RGB: RGB LEDストリップ用のアドレスサブルなGen 2ヘッダーを搭載し、Aura Sync対応ハードウェアと簡単に同期させることが可能

製品仕様

基本仕様

対応CPU
インテル®ソケットLGA1700(第12世代インテル®コア™、ペンティウム®ゴールド®セレロンプロセッサ*
インテル®ターボブーストテクノロジー2.0およびインテル®ターボブーストマックステクノロジー3.0** をサポート
* CPU サポートリストについては www.asus.com を参照してください。
** インテル®ターボブースト最大技術3.0サポートは、CPUの種類によって異なります。
搭載チップセット
®H610チップセット
メインメモリー
2 x DIMM、最大64GB、DDR4 3200/3000/2933/2800/2666/2400/2133 非ECC、バッファなしメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリーム・メモリー・プロファイル (XMP) をサポート
* 実際のメモリ データ レートは CPU タイプと DRAM モジュールに依存しますが、詳細については、メモリ QVL (認定ベンダーリスト) の www.asus.com を参照してください。
グラフィックス機能
1×ディスプレイポート**
1 x D-Sub ポート
1 x HDMI®ポート***
* グラフィックス仕様は、CPU タイプによって異なる場合があります。更新については www.intel.com を参照してください。
** DisplayPort 1.4 で指定されている最大4K@60Hzをサポートします。
HDMI 2.1 で指定された4K@60Hzをサポートします。
拡張スロット
インテル®第12世代プロセッサ
1×PCIe 4.0 x16スロット
インテル®H610チップセット
1×PCIe 3.0 x1スロット
ストレージ機能
合計は、2 x M.2スロットと4 x SATA 6Gb/sポートをサポートしています
インテル®H610チップセット
M.2_1スロット(キーM)、タイプ2242/2260/2280(PCIe 3.0 x4モードをサポート)
M.2_2スロット(キーM)、タイプ2242/2260/2280(PCIe 3.0 x2モードをサポート)
4 x SATA 6Gb/sポート
LAN機能
インテル®1Gbイーサネット
Wi-Fi
V-M.2 スロットのみ(キー E、CNVi、PCIe)*
*Wi-Fiモジュールは別売りです。
オーディオ機能
Realtek 7.1 サラウンドサウンド高精細オーディオコーデック*
サポート:ジャック検出、マルチストリーミング、フロントパネルジャック再タスク
- 最大 24 ビット/192 kHz 再生をサポート
オーディオ機能
- オーディオシールド
- プレミアムオーディオコンデンサ
- 専用オーディオPCB層
* 7.1サラウンドサウンドのオーディオ出力をサポートするには、フロントパネルにHDオーディオモジュールを備えたシャーシが必要です。
USB機能
リア USB (合計 6 ポート)
2 x USB 3.2 Gen 2 ポート(2 x タイプA)
4 x USB 2.0 ポート(4 x Type-A)
フロントUSB(合計5ポート)
1 x USB 3.2 Gen 1 ヘッダーは、追加の 2 つの USB 3.2 Gen 1 ポートをサポートします。
2 x USB 2.0 ヘッダーは、追加の 3 つの USB 2.0 ポートをサポートします。
特別な機能
ASUS 5X 保護 III
- デジ+ VRM
- ランガード
- 過電圧保護
- セーフスロットコア
- ステンレス鋼バックI/O
ASUS Q-デザイン
- Q-DIMM
- Q スロット
ASUS熱溶液
- VRMヒートシンク設計
オーラシンク
- オーラ RGB ヘッダー
- アドレス可能な Gen 2 ヘッダー
ソフトウェア機能
ASUS専用ソフトウェア
アーキークレート
- オーラクリエーター
- オーラシンク
- ファン Xpert 2+
AI スイート 3
- パフォーマンスと省電力ユーティリティ
TurboV EVO
アップル
デジ+ VRM
ASUS CPU-Z
ノートン アンチウイルスソフトウェア(無料トライアル版)
ウィンラー
UEFI BIOS
ASUSこのDIY
- ASUSクラッシュフリーBIOS 3
- ASUS EZ フラッシュ 3
- ASUS UEFI BIOS EZモード

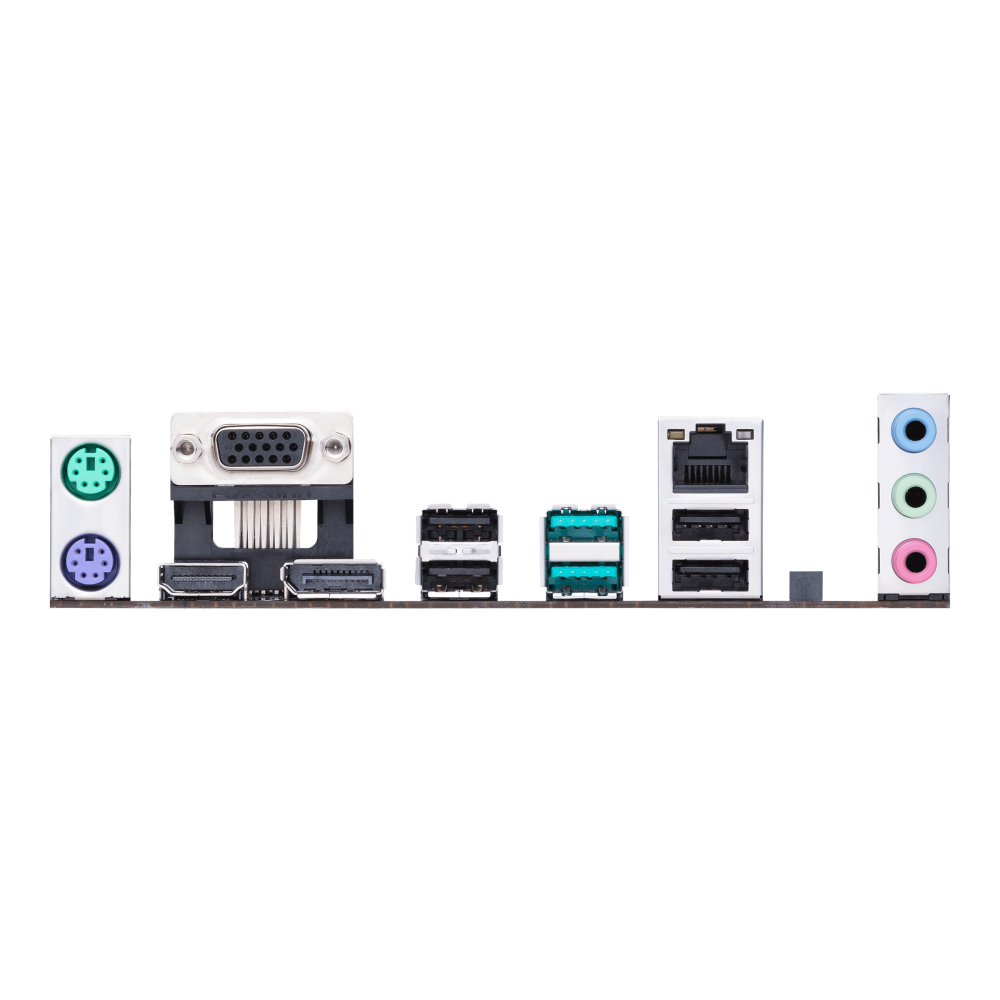

背面インターフェース
2 x USB 3.2 Gen 2 ポート(2 x タイプA)
4 x USB 2.0 ポート(4 x Type-A)
1×ディスプレイポート
1 x HDMI®ポート
1 x D-Sub ポート
1 x V-M.2 スロット(キー E)
1 x インテル® 1Gb イーサネットポート
3×オーディオジャック
1 x PS/2 キーボード (紫色) ポート
1 x PS/2 マウス(緑色)ポート
基板上インターフェース
ファンと冷却関連
1 x 4ピンCPUファンヘッダー
2 x 4ピンシャーシファンヘッダー
電力関連
1 x 24ピンメイン電源コネクタ
1 x 8ピン +12V電源コネクタ
ストレージ関連
2 x M.2 スロット(キー M)
4 x SATA 6Gb/sポート
USB
1 x USB 3.2 Gen 1 ヘッダーは、追加の 2 つの USB 3.2 Gen 1 ポートをサポートします。
2 x USB 2.0 ヘッダーは、追加の 3 つの USB 2.0 ポートをサポートします。

3 x アドレス可能な Gen 2 ヘッダー
2×オーラRGBヘッダー
1×クリアCMOSヘッダー
1×フロントパネルオーディオヘッダー(AAFP)
1 x COM ポート ヘッダー
1 x S/PDIF アウトヘッダー
1×スピーカーヘッダー
1×SPI TPMヘッダー(14-1ピン)
1 x 10-1ピンシステムパネルヘッダー
主な付属品
ケーブル
2×SATA 6Gb/sケーブル
各種
1 x I/Oシールド
1×M.2 SSDスクリューパッケージ
インストール メディア
1×サポートDVD
ドキュメンテーション
1×ユーザーガイド
BIOS機能
128 Mb フラッシュ ROM、 UEFI AMI BIOS
管理機能
WOL by PME, PXE
重量
0.535 kg
対応OS
ウィンドウ® 11 64 ビット、Windows® 10 64 ビット
フォームファクター
mATX フォーム ファクタ
9.6インチ×8.3インチ(24.4 cm x 21.1 cm)
寸法
244*211*39(mm)

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
