PRIME H670-PLUS D4 - H670チップセット搭載ATXマザーボード

  • 仕様
  • SNSでシェアする

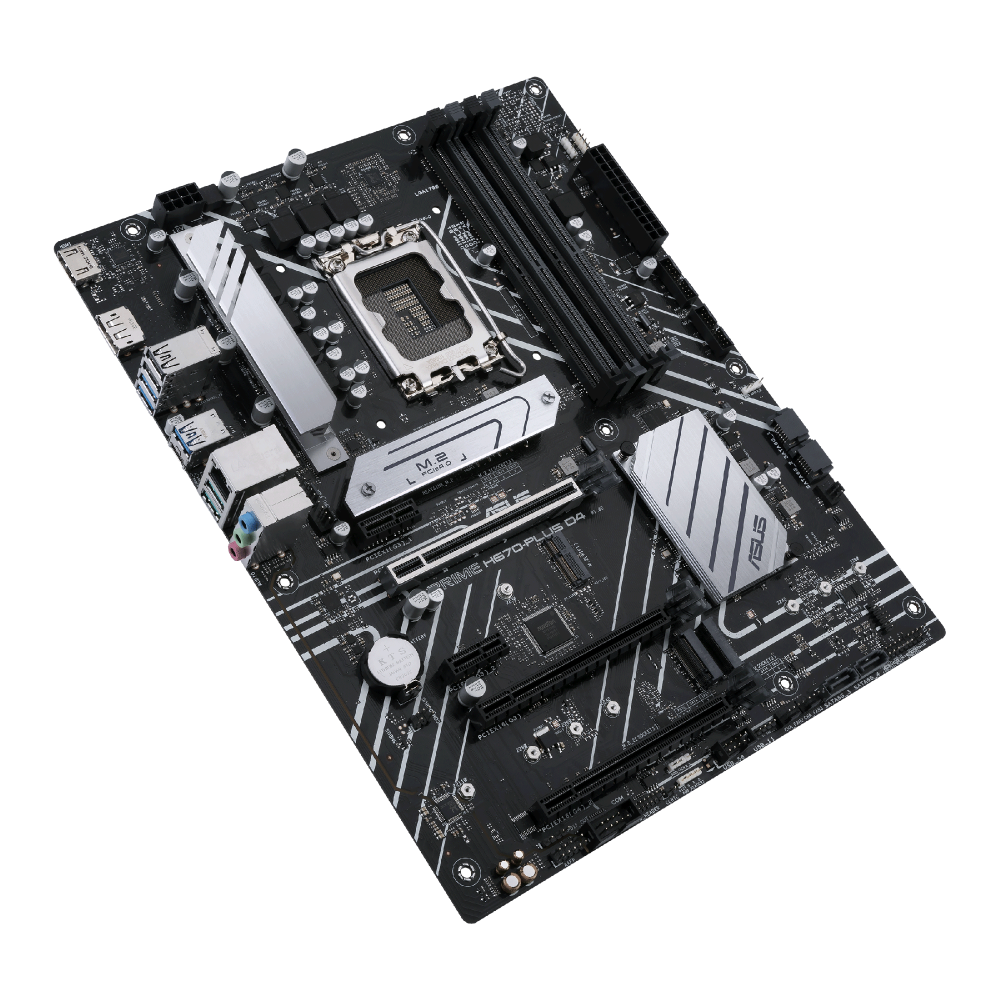

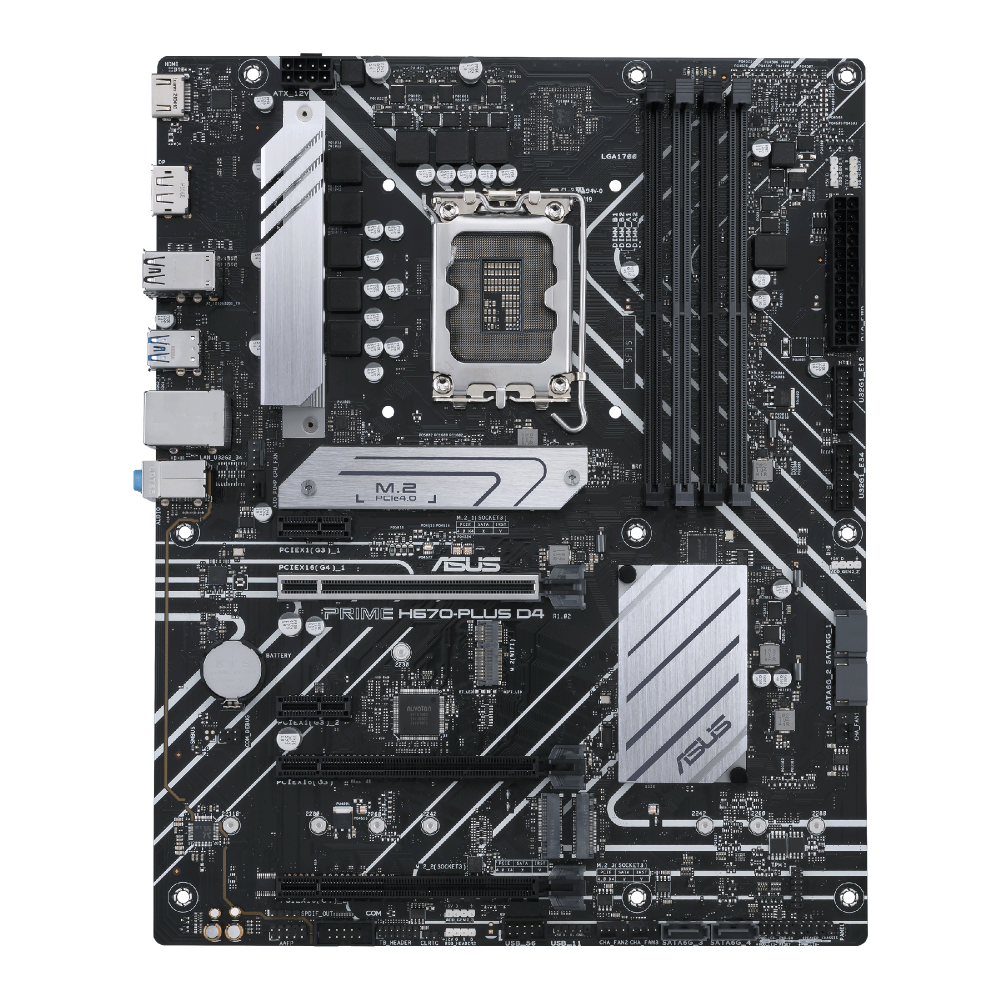

PRIME H670-PLUS

インテル® H670 (LGA 1700) ATXマザーボード、8パワーステージ、PCIe 4.0スロット、M.2スロット×3、背面USB 3.2 Gen2 Type-C®、Realtek 2.5Gbイーサネット、Thunderbolt™ 4ヘッダーサポート、DisplayPort、HDMI®、Aura Sync

メーカー型番
90MB18W0-M0JAY0
TEKWIND型番
ASU-PRIME/H670-PLUS/D4
JAN/UPC
0195553511735
PRIME H670-PLUSの主な特長
  • インテル® LGA 1700ソケット:第12世代インテル®プロセッサーに対応
  • 超高速な接続性:PCIe 4.0スロット、3つのM.2スロット、Realtek 2.5Gb Ethernet、Thunderbolt™ 4をサポート
  • 包括的な冷却機能:VRMヒートシンク、M.2ヒートシンク、PCHヒートシンク、ハイブリッドファンヘッダー、Fan Xpert 2+
  • ASUS OptiMem:シグナルインテグリティを維持するためにトレースやビアを慎重に配置し、メモリの安定性を向上させる

製品仕様

基本仕様

対応CPU
インテル®ソケットLGA1700(第12世代インテル®コア™、ペンティウム®ゴールド®セレロンプロセッサ*
インテル®ターボブーストテクノロジー2.0およびインテル®ターボブーストマックステクノロジー3.0** をサポート
* CPU サポートリストについては www.asus.com を参照してください。
** インテル®ターボブースト最大技術3.0サポートは、CPUの種類によって異なります。
搭載チップセット
インテル® H670 チップセット
メインメモリー
4 x DIMM、最大128GB、DDR4
5000(OC)/4800(OC)/4600(OC)/4400(OC)/4000(OC)/3733(OC)/3600(OC)/4600 3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 非ECC、 バッファリングされていないメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリーム・メモリー・プロファイル (XMP) をサポート
オプティメム
*実際のメモリデータレートはCPUタイプとDRAMモジュールによって異なりますが、詳細については、メモリサポートリストの www.asus.com を参照してください。
グラフィックス機能
1×ディスプレイポート**
1 x HDMI®ポート***
*グラフィックス仕様は、CPUタイプによって異なる場合があります。更新については www.intel.com を参照してください。
** DisplayPort 1.4 で指定されている最大4K@60Hzをサポートします。
HDMI 2.1 で指定された4K@60Hzをサポートします。
VGA 解像度のサポートは、プロセッサの解像度によって異なります。
拡張スロット
インテル®第12世代プロセッサ*
1×PCIe 4.0 x16スロット
インテル® H670 チップセット**
1 x PCIe 4.0 x16 スロット(x4 モードをサポート)
1 x PCIe 3.0 x16 スロット(x4 モードをサポート)
2 x PCIe 3.0 x1 スロット
*サポートサイトでPCIeの分岐テーブルを確認してください。
** インテル®オプタンメモリ H シリーズを PCH 接続 PCIe スロットでサポートします。
ストレージ機能
合計は3 x M.2スロットと4 x SATA 6Gb/sポートをサポートしています*
インテル®第12世代プロセッサ
M.2_1スロット(キーM)、タイプ2242/2260/2280
- インテル®第 12 世代プロセッサは PCIe 4.0 x4 モードをサポートしています。
インテル® H670 チップセット**
M.2_2スロット(キーM)、タイプ2242/2280/22110(PCIe 4.0 x4モードをサポート)
M.2_3スロット(キーM)、タイプ2242/2260/2280(PCIe 4.0 x4およびSATAモードをサポート)
4 x SATA 6Gb/sポート
* インテル®ラピッドストレージテクノロジーは、NVMe RAID 0/1/5、SATA RAID 0/1/5/10をサポートしています。
** インテル®ラピッドストレージテクノロジーは、インテル® PCH付属M.2スロットのオプタンメモリHシリーズをサポートしています。
LAN機能
1 x Realtek 2.5Gb イーサネット
ASUS LANGuard
Wi-Fi
M.2 スロットのみ(キー E、CNVi、PCIe)*
※Wi-Fiモジュールは別売りです。
オーディオ機能
Realtek 7.1 サラウンドサウンド高精細オーディオコーデック*
サポート:ジャック検出、マルチストリーミング、フロントパネルジャック再タスク
- 最大 24 ビット/192 kHz 再生をサポート
オーディオ機能
- オーディオシールド
- 電源プレレギュレータは、一貫したパフォーマンスを確保するために、電源入力ノイズを低減します
- プレミアムオーディオコンデンサ
- 専用オーディオPCB層
* 7.1サラウンドサウンドのオーディオ出力をサポートするには、フロントパネルにHDオーディオモジュールを備えたシャーシが必要です。
USB機能
リア USB (合計 8 ポート)
1 x USB 3.2 Gen 2 ポート(1 x USB Type-C®)
2 x USB 3.2 Gen 2 ポート(2 x タイプA)
3 x USB 3.2 Gen 1 ポート(3 x タイプA)
2 x USB 2.0 ポート(2 x Type-A)
フロントUSB(合計7ポート)
2 x USB 3.2 Gen 1 ヘッダーは、追加の 4 つの USB 3.2 Gen 1 ポートをサポートします。
1 x USB 2.0 ヘッダーは、追加の 2 つの USB 2.0 ポートをサポートしています。
1 x USB 2.0 ヘッダーは、追加の 1 つの USB 2.0 ポートをサポートします。
特別な機能
ASUS 5X 保護 III
- デジ+ VRM
- DRAM過電流保護の強化
- ESDガード
- ランガード
- 過電圧保護
- セーフスロットコア+
- ステンレス鋼バックI/O
ASUS Q-デザイン
- Q-DIMM
●Q-LED(CPU[赤]、DRAM[黄]、VGA[白]、ブートデバイス[黄緑])
- Q スロット
ASUS熱溶液
- M.2ヒートシンク
- VRMヒートシンク設計
オーラシンク
- オーラ RGB ヘッダー
- アドレス可能な Gen 2 ヘッダー
ソフトウェア機能
ASUS専用ソフトウェア
アーキークレート
- オーラクリエーター
- オーラシンク
- ファン Xpert 2+
AI スイート 3
- パフォーマンスと省電力ユーティリティ
TurboV EVO
アップル
デジ+ VRM
ASUS CPU-Z
ノートン アンチウイルスソフトウェア(無料トライアル版)
ウィンラー
UEFI BIOS
ASUSこのDIY
- ASUSクラッシュフリーBIOS 3
- ASUS EZ フラッシュ 3
- ASUS UEFI BIOS EZモード

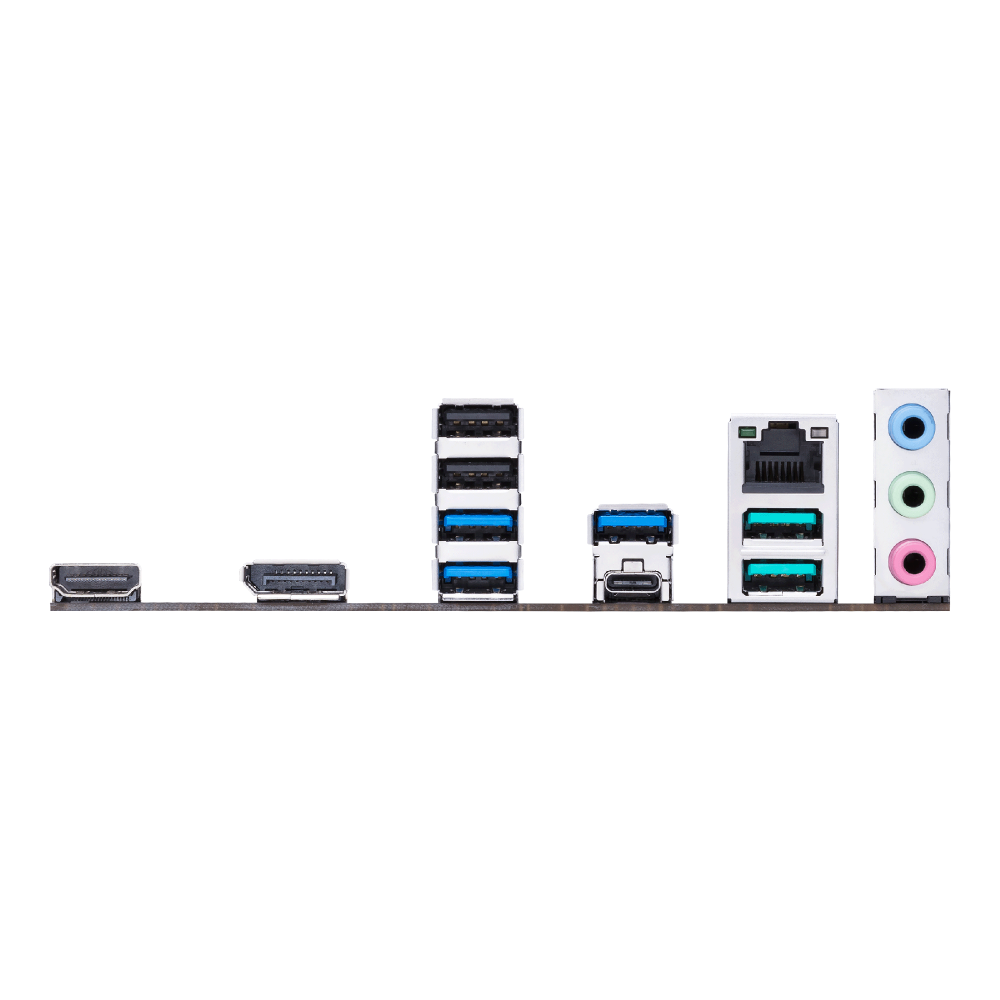

背面インターフェース
1 x USB 3.2 Gen 2 ポート(1 x USB Type-C®)
2 x USB 3.2 Gen 2 ポート(2 x タイプA)
3 x USB 3.2 Gen 1 ポート(3 x タイプA)
2 x USB 2.0 ポート(2 x Type-A)
1×ディスプレイポート
1 x HDMI®ポート
1 x Realtek 2.5Gb イーサネットポート
3×オーディオジャック
基板上インターフェース
ファンと冷却関連
1 x 4ピンCPUファンヘッダー
1 x 4ピンAIOポンプヘッダー
3 x 4ピンシャーシファンヘッダー
電力関連
1 x 24ピンメイン電源コネクタ
1 x 8ピン +12V電源コネクタ
ストレージ関連
3 x M.2 スロット(キー M)
4 x SATA 6Gb/sポート
USB
2 x USB 3.2 Gen 1 ヘッダーは、追加の 4 つの USB 3.2 Gen 1 ポートをサポートします。
1 x USB 2.0 ヘッダーは、追加の 2 つの USB 2.0 ポートをサポートしています。
1 x USB 2.0 ヘッダーは、追加の 1 つの USB 2.0 ポートをサポートします。

3 x アドレス可能な Gen 2 ヘッダー
2×オーラRGBヘッダー
1×クリアCMOSヘッダー
1 x COM ポート ヘッダー
1×フロントパネルオーディオヘッダー(AAFP)
1 x M.2 スロット(キー E)
1 x S/PDIF アウトヘッダー
1×SPI TPMヘッダー(14-1ピン)
シャーシイントルド機能付き1 x 20-3ピンシステムパネルヘッダー
1×サンダーボルト™ヘッダー
主な付属品
ケーブル
2×SATA 6Gb/sケーブル
各種
1 x I/Oシールド
1×M.2ラバーパッケージ
2 x M.2 SSDスクリューパッケージ
1 x M.2 キー E スクリュー パッケージ
インストール メディア
1×サポートDVD
ドキュメンテーション
1×ユーザーガイド
BIOS機能
192 (128+64) Mb フラッシュ ROM, UEFI AMI BIOS
管理機能
WOL by PME, PXE
対応OS
Windows® 11 64-bit、Windows® 10 64-bit
フォームファクター
ATX フォーム ファクター
12インチ×9.6インチ(30.5 cm x 24.4 cm)

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
