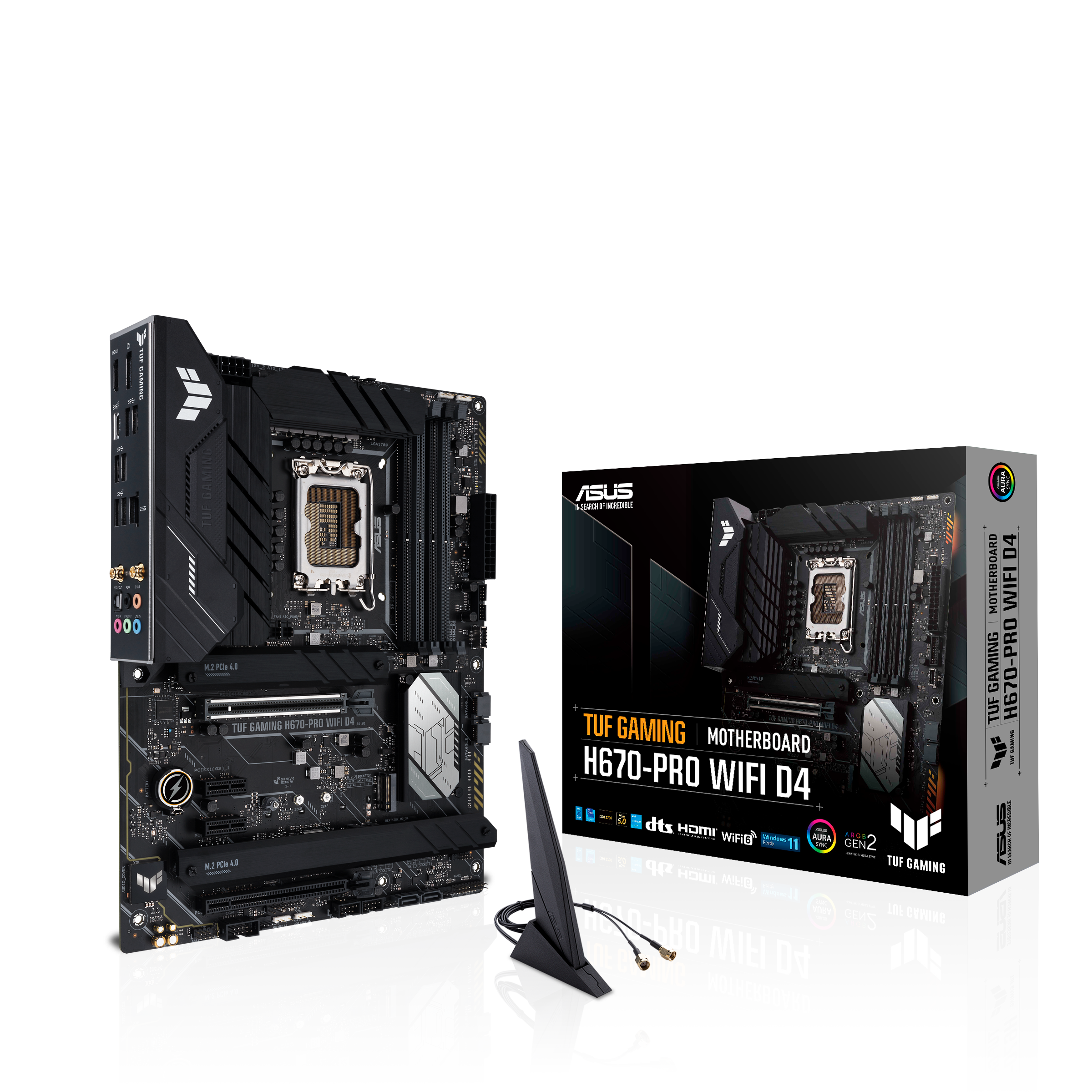

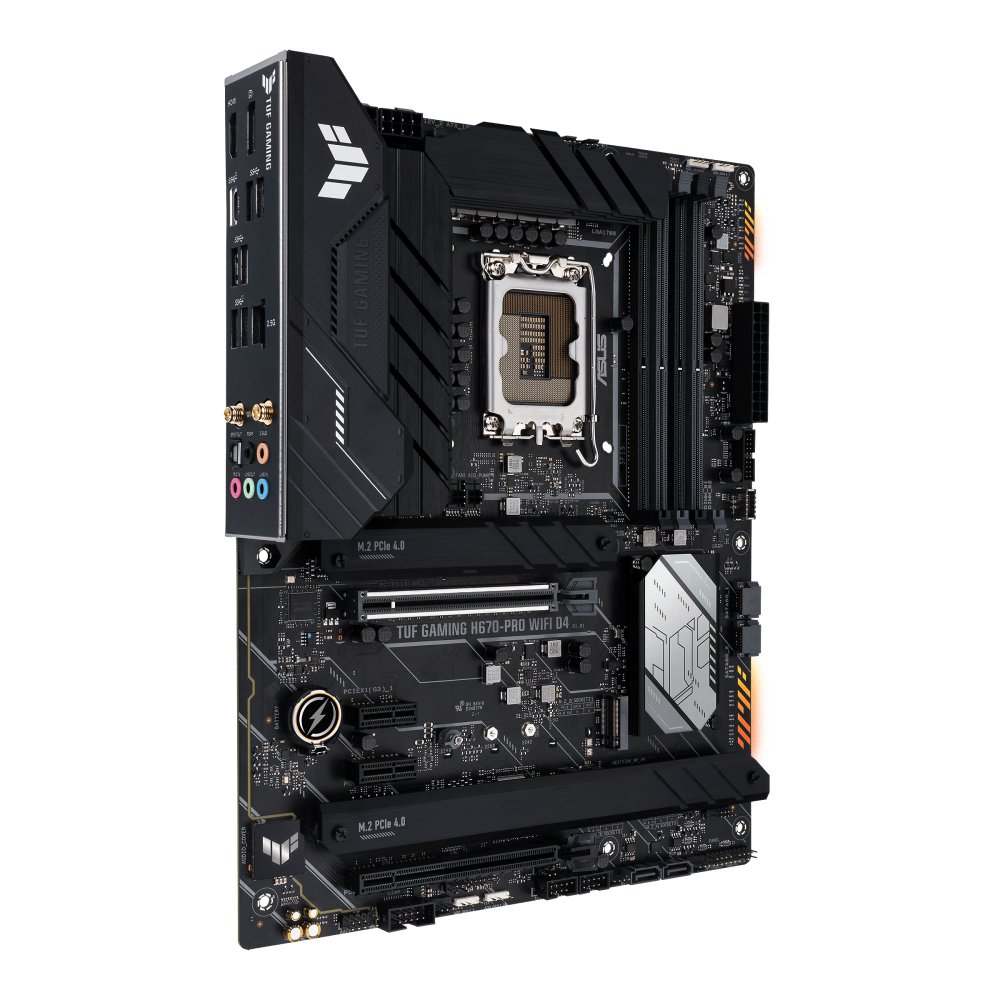

TUF GAMING H670-PRO WIFI D4

インテル® H670 (LGA 1700) ATXマザーボード PCIe 5.0スロット、PCIe 4.0 M.2スロット×4、14+1 DrMOS、Intel® 2.5Gbイーサネット、DisplayPort、HDMI、フロントUSB 3.2 Gen 1 Type-C®、Aura Sync

メーカー型番
90MB1900-M0JAY0
TEKWIND型番
ASU-TUF/GAMING/H670-PRO/WIFI/D4
JAN/UPC
0195553515535
TUF GAMING H670-PRO WIFI D4の主な特長
  • インテル® LGA 1700ソケット、第12世代インテル® プロセッサーに対応
  • 強化されたパワーソリューション:14+1 DrMOS、6層PCB、8+4 ProCoolソケット、ミリタリーグレードTUFコンポーネント、Digi+ VRMにより高い耐久性を実現
  • 包括的な冷却:拡大されたVRMヒートシンク、Stack Cool 3+、M.2ヒートシンク、PCHヒートシンク、ハイブリッドファンヘッダー、Fan Xpert 4ユーティリティー
  • 最新の接続性:PCIe 5.0スロット、PCIe 4.0 M.2スロット、背面USB 3.2 Gen 2x2 Type-C®、USB 3.2 Gen 1 Type-C®用フロントパネルヘッダー、Thunderbolt 4™対応
  • オンラインゲームに最適:Intel® WiFi 6、Intel®2.5Gbイーサネット、TUF LANGuard
  • 双方向AIノイズキャンセリング:ゲームやビデオ会議でのクリアなコミュニケーションのために、マイクや音声出力からのバックグラウンドノイズを低減

製品仕様

基本仕様

対応CPU
インテル®ソケットLGA1700(第12世代インテル®コア™、ペンティウム®ゴールド®セレロンプロセッサ*
インテル®ターボブーストテクノロジー2.0およびインテル®ターボブーストマックステクノロジー3.0** をサポート
* CPU サポートリストについては www.asus.com を参照してください。
** インテル®ターボブースト最大技術3.0サポートは、CPUの種類によって異なります。
搭載チップセット
インテル® H670 チップセット
メインメモリー
4×DIMM、最大128GB、 DDR4 5333(OC) /5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC) )/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 非ECC、バッファリングされていないメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリーム・メモリー・プロファイル (XMP) をサポート
オプティメムII
*実際のメモリデータレートは、CPUタイプとDRAMモジュールに依存しますが、詳細については、メモリQVL(認定ベンダーリスト)の www.asus.com を参照してください。
グラフィックス機能
ディスプレイポート**
1 x HDMI®ポート***
* グラフィックス仕様は、CPU タイプによって異なる場合があります。 更新については www.intel.com を参照してください。
**ディスプレイポート 1.4 で指定されている最大4K@60Hzをサポートします。
HDMI 2.1 で指定された4K@60Hzをサポートします。
拡張スロット
インテル®第12世代プロセッサ*
1×PCIe 5.0 x16スロット
インテル® H670 チップセット**
1 x PCIe 3.0 x16 スロット(x4 モードをサポート)
2 x PCIe 3.0 x1 スロット
*サポートサイトでPCIeの分岐テーブルを確認してください。
** PCH接続PCIeスロットでインテル®オプタンメモリHシリーズをサポート
ストレージ機能
合計は4 x M.2スロットと4 x SATA 6Gb/sポートをサポートしています*
インテル®第12世代プロセッサ
M.2_1スロット(キーM)、タイプ2242/2260/2280/22110
- インテル®第 12 世代プロセッサは PCIe 4.0 x4 モードをサポートしています
インテル® H670 チップセット**
M.2_2スロット(キーM)、タイプ2242/2260/2280(PCIe 4.0 x4およびSATAモードをサポート)
M.2_3スロット(キーM)、タイプ2242/2280/22110(PCIe 4.0 x4モードをサポート)
M.2_4スロット(キーM)、タイプ2242/2260/2280(PCIe 4.0 x4モードをサポート)
4 x SATA 6Gb/sポート
* インテル®ラピッドストレージテクノロジーは、NVMe RAID 0/1/5、SATA RAID 0/1/5/10をサポートしています。
** インテル®ラピッドストレージテクノロジーは、インテル® PCH付属M.2スロットのオプタンメモリHシリーズをサポートしています。
LAN機能
1 x Intel® 2.5Gb Ethernet
TUF LANGuard
Wi-Fi
Wi-Fi 6
2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/スピンドル)
2.4/5GHz周波数帯域をサポート
Bluetooth®
Bluetooth v5.2
オーディオ機能
Realtek 7.1 サラウンドサウンド高精細オーディオコーデック*
サポート:ジャック検出、マルチストリーミング、フロントパネルジャック再タスク
- 最大 24 ビット/192 kHz 再生をサポート
オーディオ機能
- オーディオシールド
- 背面光 S/PDIF アウトポート
- プレミアムオーディオコンデンサ
- 専用オーディオPCB層
- オーディオカバー
USB機能
リア USB (合計 7 ポート)
1 x USB 3.2 Gen 2x2 ポート(1 x USB Type-C®)
2 x USB 3.2 Gen 2 ポート(2 x タイプA)
4 x USB 3.2 Gen 1 ポート(4 x タイプA)
フロントUSB(合計7ポート)
1 x USB 3.2 Gen 1 コネクタ(USB Type-C®をサポート)
1 x USB 3.2 Gen 1 ヘッダーは、追加の 2 つの USB 3.2 Gen 1 ポートをサポートします。
2 x USB 2.0 ヘッダーは、追加の 4 つの USB 2.0 ポートをサポートします。
特別な機能
ASUS TUF保護
- DIGI+ VRM (DrMOSによるデジタルパワーデザイン)
- DRAM過電流保護の強化
- ESDガード
- TUF ランガード
- 過電圧保護
- セーフスロット
- ステンレス鋼バックI/O
ASUS Q-デザイン
- M.2 Q ラッチ
- Q-DIMM
- Q-LED(CPU[赤]、DRAM[黄]、VGA[白]、ブートデバイス[黄緑])
- Q スロット
ASUS熱溶液
- M.2ヒートシンク
- VRMヒートシンク設計
ASUSこのDIY
- CPU ソケットレバープロテクター
- プロクール
- プリマウントされたI/Oシールド
- セーフスロット
- セーフDIMM
オーラシンク
- オーラ RGB ヘッダー
- アドレス可能な Gen 2 ヘッダー
ソフトウェア機能
ASUS専用ソフトウェア
アーキークレート
- オーラクリエーター
- オーラシンク
- ファン・クスペルト 4
- 双方向AIノイズキャンセレーション
AI スイート 3
- パフォーマンスと省電力ユーティリティ
TurboV EVO
アップル
デジ+ VRM
TUF ゲーム CPU-Z
DTS オーディオ処理
ミアサス
ノートン アンチウイルスソフトウェア(無料トライアル版)
ウィンラー
UEFI BIOS
ASUSこのDIY
- ASUSクラッシュフリーBIOS 3
- ASUS EZ フラッシュ 3
- ASUS UEFI BIOS EZモード
Software Features
192 (128+64) Mb フラッシュ ROM, UEFI AMI BIOS
背面インターフェース
1 x USB 3.2 Gen 2x2 ポート(1 x USB Type-C®)
2 x USB 3.2 Gen 2 ポート(2 x タイプA)
4 x USB 3.2 Gen 1 ポート(4 x Type-A)
1×ディスプレイポート
1 x HDMI®ポート
1×Wi-Fiモジュール
1 x インテル® 2.5Gb イーサネットポート
5×オーディオジャック
1 x 光 S/PDIF アウト ポート
基板上インターフェース
ファンと冷却関連
1 x 4ピンCPUファンヘッダー
1 x 4 ピン CPU OPT ファン ヘッダー
1 x 4ピンAIOポンプヘッダー
4 x 4ピンシャーシファンヘッダー
電力関連
1 x 24ピンメイン電源コネクタ
1 x 8ピン +12V電源コネクタ
1 x 4ピン +12V電源コネクタ
ストレージ関連
4 x M.2 スロット(キー M)
4 x SATA 6Gb/sポート
USB
1 x USB 3.2 Gen 1 コネクタ(USB Type-C®をサポート)
1 x USB 3.2 Gen 1 ヘッダーは、追加の 2 つの USB 3.2 Gen 1 ポートをサポートします。
2 x USB 2.0 ヘッダーは、追加の 4 つの USB 2.0 ポートをサポートします。

3 x アドレス可能な Gen 2 ヘッダー
1×オーラRGBヘッダー
1×クリアCMOSヘッダー
1 x COM ポート ヘッダー
1×フロントパネルオーディオヘッダー(AAFP)
シャーシイントルド機能付き1 x 20-3ピンシステムパネルヘッダー
1×サンダーボルト™ヘッダー
主な付属品
ケーブル
2×SATA 6Gb/sケーブル
その他
1×ASUS Wi-Fi移動アンテナ
2×M.2ラバーパッケージ
1×M.2 SSDスクリューパッケージ
1×TUFゲーミングステッカー
インストール メディア
1×サポートDVD
ドキュメンテーション
1×TUF認定カード
1×ユーザーガイド
管理機能
WOL by PME, PXE
重量
1.16 Kg
対応OS
Windows® 11 64-bit, Windows® 10 64-bit
フォームファクター
ATX フォーム ファクター
12インチ×9.6インチ(30.5 cm x 24.4 cm)
寸法
305mm*244mm*43mm

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
TELEC対応
RoHS対応
RoHS対応
