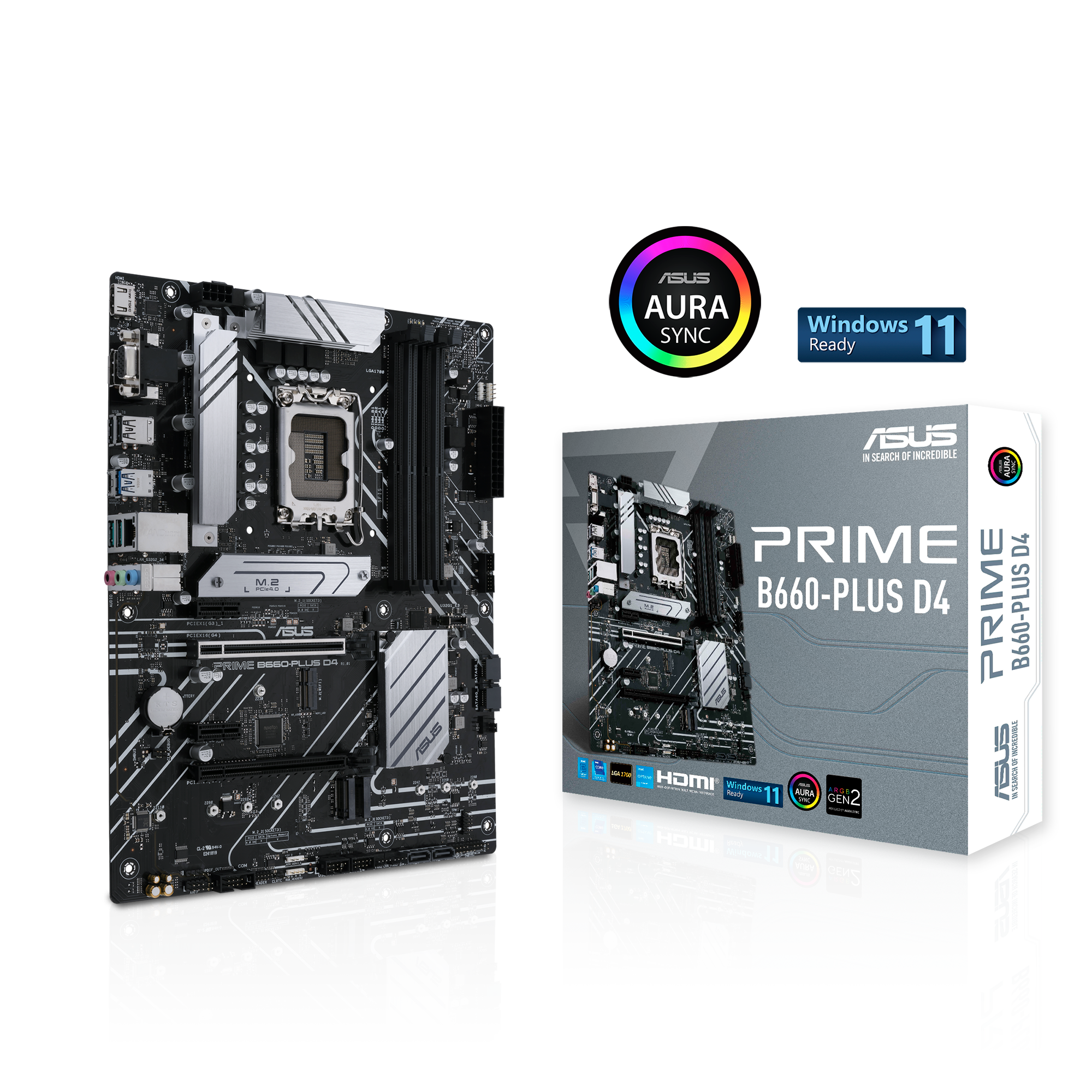

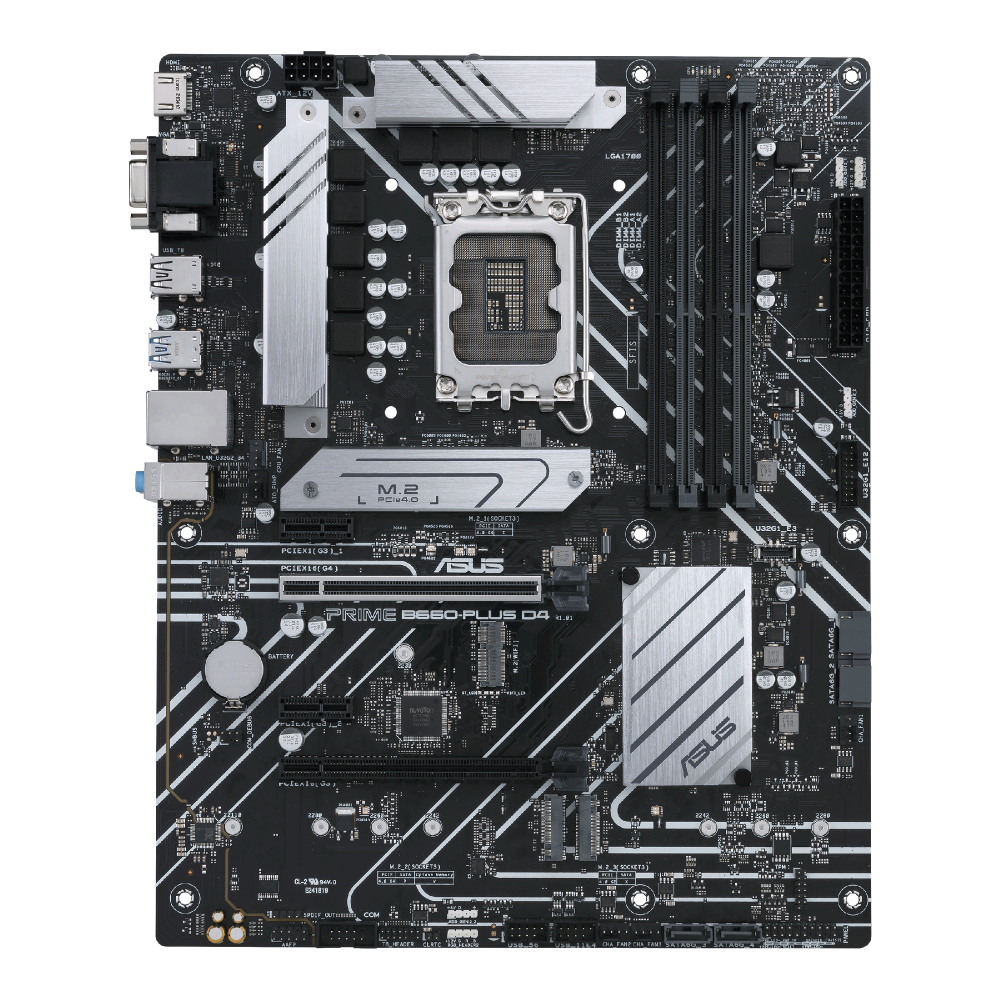

PRIME B660-PLUS D4
Intel® B660 (LGA 1700) ATXマザーボード、8パワーステージ、PCIe 4.0スロット、M.2スロット×3、Realtek 2.5Gbイーサネット、DisplayPort、HDMI®、D-Sub、リアUSB 3.2 Gen 2x2 Type-C®、フロントUSB 3.2 Gen 1 Type-C®、Aura Sync
PRIME B660-PLUS D4の主な特長
- インテル® LGA 1700ソケット、第12世代インテル®プロセッサーに対応
- 超高速な接続性:PCIe 4.0スロット、M.2スロット×3、リアUSB 3.2 Gen 2x2 Type-C®、フロントUSB 3.2 Gen 1 Type-C®、Realtek 2.5Gbイーサネット、Thunderbolt™ 4サポート
- 包括的な冷却:VRMヒートシンク、M.2ヒートシンク、PCHヒートシンク、ハイブリッドファンヘッダー、Fan Xpert 2+
- ASUS OptiMem:シグナルインテグリティを維持するためにトレースやビアを慎重に配置し、メモリの安定性を向上させています。
製品仕様 SPEC
基本仕様
- 対応CPU
- インテル®ソケットLGA1700(第12世代インテル®コア™、ペンティウム®ゴールド®セレロンプロセッサ*
インテル®ターボブーストテクノロジー2.0およびインテル®ターボブーストマックステクノロジー3.0** をサポート
* CPU サポートリストについては www.asus.com を参照してください。
** インテル®ターボブースト最大技術3.0サポートは、CPUの種類によって異なります。 - 搭載チップセット
- インテル® B660 チップセット
- メインメモリー
- 4 x DIMM、最大128GB、DDR4
5000(OC)/4800(OC)/4600(OC)/4400(OC)/4000(OC)/3733(OC)/3600(OC)/4600 3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 非ECC、 バッファリングされていないメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリーム・メモリー・プロファイル (XMP) をサポート
オプティメム
*実際のメモリ周波数のサポートは、CPUタイプとDRAMモジュールによって異なりますが、詳細については、メモリQVL(認定ベンダーリスト)の www.asus.com を参照してください。 - グラフィックス機能
- 1×ディスプレイポート**
1 x D-Sub ポート
1 x HDMI®ポート***
*グラフィックス仕様は、CPUタイプによって異なる場合があります。更新については www.intel.com を参照してください。
** DisplayPort 1.4 で指定されている最大4K@60Hzをサポートします。
HDMI 2.1 で指定された4K@60Hzをサポートします。
VGA 解像度のサポートは、プロセッサの解像度によって異なります。 - 拡張スロット
- インテル®第12世代プロセッサ
1×PCIe 4.0 x16スロット
インテル® B660 チップセット*
1 x PCIe 3.0 x16 スロット(x4 モードをサポート)
2 x PCIe 3.0 x1 スロット
*PCH接続PCIeスロット上のインテル®オプタンメモリHシリーズをサポート - ストレージ機能
- 合計は3 x M.2スロットと4 x SATA 6Gb/sポートをサポートしています*
インテル®第12世代プロセッサ
M.2_1スロット(キーM)、タイプ2242/2260/2280
- インテル®第 12 世代プロセッサは PCIe 4.0 x4 モードをサポートしています。
インテル® B660 チップセット
M.2_2スロット(キーM)、タイプ2242/2280/22110(PCIe 4.0 x4モードをサポート)**
M.2_3スロット(キーM)、タイプ2242/2260/2280(PCIe 4.0 x2モードをサポート)
4 x SATA 6Gb/sポート
* インテル®ラピッドストレージテクノロジーは、SATA RAID 0/1/5/10をサポートしています。
** インテル®ラピッドストレージテクノロジーは、インテル® PCH付属M.2スロットのオプタンメモリHシリーズをサポートしています。 - Wi-Fi
- M.2 スロットのみ(キー E、CNVi、PCIe)*
※Wi-Fiモジュールは別売りです - USB機能
- リア USB (合計 6 ポート)
1 x USB 3.2 Gen 2x2 ポート(1 x USB Type-C®)
2 x USB 3.2 Gen 2 ポート(2 x タイプA)
1 x USB 3.2 Gen 1 ポート(1 x タイプ A)
2 x USB 2.0 ポート(2 x Type-A)
フロントUSB(合計7ポート)
1 x USB 3.2 Gen 1 コネクタ(USB Type-C®をサポート)
1 x USB 3.2 Gen 1 ヘッダーは、追加の 2 つの USB 3.2 Gen 1 ポートをサポートします。
2 x USB 2.0 ヘッダーは、追加の 4 つの USB 2.0 ポートをサポートします。 - オーディオ機能
- Realtek 7.1 サラウンドサウンド高精細オーディオコーデック*
サポート:ジャック検出、マルチストリーミング、フロントパネルジャック再タスク
- 最大 24 ビット/192 kHz 再生をサポート
オーディオ機能
- オーディオシールド
- 電源プレレギュレータは、一貫したパフォーマンスを確保するために、電源入力ノイズを低減します
- プレミアムオーディオコンデンサ
- 専用オーディオPCB層
* 7.1サラウンドサウンドのオーディオ出力をサポートするには、フロントパネルにHDオーディオモジュールを備えたシャーシが必要です。 - 背面インターフェース
- 1 x USB 3.2 Gen 2x2 ポート(1 x USB Type-C®)
2 x USB 3.2 Gen 2 ポート(2 x タイプA)
1 x USB 3.2 Gen 1 ポート(1 x タイプ A)
2 x USB 2.0 ポート(2 x Type-A)
1×ディスプレイポート
1 x D-Sub ポート
1 x HDMI®ポート
1 x Realtek 2.5Gb イーサネットポート
3×オーディオジャック - 特別な機能
- ASUS 5X 保護 III
- デジ+ VRM
- DRAM過電流保護の強化
- ESDガード
- ランガード
- 過電圧保護
- セーフスロットコア+
- ステンレス鋼バックI/O
ASUS Q-デザイン
- Q-DIMM
- Q-LED(CPU[赤]、DRAM[黄]、VGA[白]、ブートデバイス[黄緑])
- Q スロット
ASUS熱溶液
- M.2ヒートシンク
- VRMヒートシンク設計
オーラシンク
- オーラ RGB ヘッダー
- アドレス可能な Gen 2 ヘッダー - BIOS機能
- 128 Mb フラッシュ ROM、 UEFI AMI BIOS
- 主な付属品
- ケーブル
2×SATA 6Gb/sケーブル
その他
1 x I/Oシールド
1×M.2ラバーパッケージ
2 x M.2 SSDスクリューパッケージ
1 x M.2 キー E スクリュー パッケージ
インストール メディア
1×サポートDVD
ドキュメンテーション
1×ユーザーガイド - フォームファクター(サイズW×D)
- ATX フォーム ファクター
12インチ×9.6インチ(30.5 cm x 24.4 cm)
法令関連
- 電気用品安全(PSE)
- 対象外
- 電波法(TELEC認証)
- 対象外
- RoHS対応
- RoHS対応
