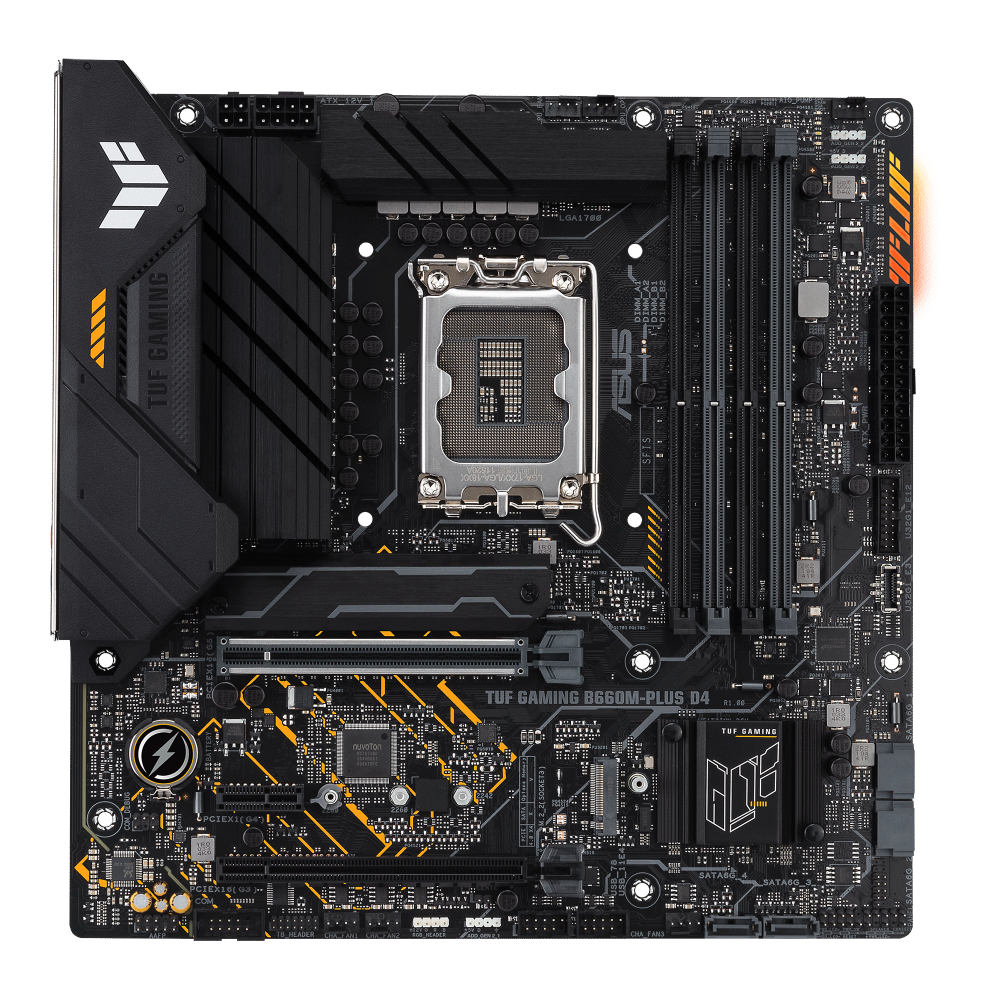

TUF GAMING B660M-PLUS D4

インテル® B660 (LGA 1700) mATXマザーボード、10+1 DrMOSパワーステージ 、PCIe 5.0対応、DDR4 5333 (OC)、柔軟なヒートシンク付きデュアルPCIe 4.0 M.2スロット、Realtek 2.5Gbイーサネット、リアUSB 3.2 Gen 2x2 Type-C® 、フロントUSB 3.2 Gen 1 Type-C® 、Aura Sync、双方向AIノイズキャンセリング

メーカー型番
90MB1940-M0JAY0
TEKWIND型番
ASU-TUF/GAMING/B660M-PLUS/D4
JAN/UPC
0195553516907
TUF GAMING B660M-PLUS D4の主な特長
  • インテル® LGA 1700ソケット:第12世代インテル® プロセッサーに対応
  • 強化されたパワーソリューション:10+1 DrMOSパワーステージ、6層PCB、8+4 ProCoolソケット、ミリタリーグレードのTUFコンポーネント、Digi+ VRMにより高いの耐久性を実現
  • 包括的な冷却:拡大されたVRMヒートシンク、Stack Cool 3+、フレキシブルM.2ヒートシンク、PCHヒートシンク、ハイブリッドファンヘッダー、Fan Xpert 2+。
  • 最新の接続性:PCIe 5.0スロット、PCIe 4.0 M.2スロット、背面USB 3.2 Gen 2x2 Type-C®、USB 3.2 Gen 1 Type-C®用フロントパネルヘッダー、Thunderbolt 4™対応
  • オンラインゲームに最適:Realtek 2.5Gbイーサネット、TUF LANGuard
  • 双方向AIノイズキャンセリング:ゲームやビデオ会議でのクリアなコミュニケーションのために、マイクや音声出力からのバックグラウンドノイズを低減

製品仕様

基本仕様

対応CPU
インテル®ソケットLGA1700(第12世代インテル®コア™、ペンティウム®ゴールド®セレロンプロセッサ*
インテル®ターボブーストテクノロジー2.0およびインテル®ターボブーストマックステクノロジー3.0** をサポート
* CPU サポートリストについては www.asus.com を参照してください。
** インテル®ターボブースト最大技術3.0サポートは、CPUの種類によって異なります。
搭載チップセット
インテル® B660 チップセット
メインメモリー
4×DIMM、最大128GB、 DDR4 5333(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC) )/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 非ECC、バッファリングされていないメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリーム・メモリー・プロファイル (XMP) をサポート
オプティメムII
*実際のメモリ周波数のサポートは、CPUタイプとDRAMモジュールによって異なりますが、詳細については、メモリQVL(認定ベンダーリスト)の www.asus.com を参照してください。
グラフィックス機能
1×ディスプレイポート**
1 x HDMI®ポート***
*グラフィックス仕様は、CPUタイプによって異なる場合があります。更新については www.intel.com を参照してください。
** DisplayPort 1.4 で指定されている最大4K@60Hzをサポートします。
HDMI 2.1 で指定された4K@60Hzをサポートします。
VGA 解像度のサポートは、プロセッサの解像度によって異なります。
拡張スロット
インテル®第12世代プロセッサ
1×PCIe 5.0 x16スロット
インテル® B660 チップセット*
1 x PCIe 3.0 x16 スロット(x4 モードをサポート)
1×PCIe 4.0 x1スロット
*PCH接続PCIeスロット上のインテル®オプタンメモリHシリーズをサポートしています。
ストレージ機能
合計は、2つのM.2スロットと4つのX SATA 6Gb/sポートをサポートしています*
インテル®第12世代プロセッサ
M.2_1スロット(キーM)、タイプ2242/2260/2280
- インテル®第 12 世代プロセッサは PCIe 4.0 x4 モードをサポートしています。
インテル® B660 チップセット**
M.2_2スロット(キーM)、タイプ2242/2260/2280(PCIe 4.0 x4モードをサポート)
4 x SATA 6Gb/sポート
* インテル®ラピッドストレージテクノロジーは、SATA RAID 0/1/5/10をサポートしています。
** インテル®ラピッドストレージテクノロジーは、インテル® PCH付属M.2スロットのオプタンメモリHシリーズをサポートしています。
LAN機能
1 x Realtek 2.5Gb Ethernet
TUF LANGuard
オーディオ機能
Realtek 7.1 サラウンドサウンド高精細オーディオコーデック
サポート:ジャック検出、マルチストリーミング、フロントパネルジャック再タスク
- 最大 24 ビット/192 kHz 再生をサポート
オーディオ機能
- オーディオシールド
- 電源プレレギュレータは、一貫したパフォーマンスを確保するために、電源入力ノイズを低減します
- 背面光 S/PDIF アウトポート
- プレミアムオーディオコンデンサ
- 専用オーディオPCB層
USB機能
リア USB (合計 8 ポート)
1 x USB 3.2 Gen 2x2 ポート(1 x USB Type-C®)
4 x USB 3.2 Gen 2 ポート(4 x タイプA)
1 x USB 3.2 Gen 1 ポート(1 x タイプ A)
2 x USB 2.0 ポート(2 x Type-A)
フロントUSB(合計7ポート)
1 x USB 3.2 Gen 1 コネクタ(USB Type-C®をサポート)
1 x USB 3.2 Gen 1 ヘッダーは、追加の 2 つの USB 3.2 Gen 1 ポートをサポートします。
2 x USB 2.0 ヘッダーは、追加の 4 つの USB 2.0 ポートをサポートします。
特別な機能
ASUS TUF保護
- DIGI+ VRM (DrMOSによるデジタルパワーデザイン)
- DRAM過電流保護の強化
- ESDガード
- TUF ランガード
- 過電圧保護
- セーフスロット
- ステンレス鋼バックI/O
ASUS Q-デザイン
- M.2 Q ラッチ
- Q-DIMM
- Q-LED(CPU[赤]、DRAM[黄]、VGA[白]、ブートデバイス[黄緑])
- Q スロット
ASUS熱溶液
- フレキシブル M.2 ヒートシンク
- VRMヒートシンク設計
ASUSこのDIY
- CPU ソケットレバープロテクター
- プロクール
- プリマウントされたI/Oシールド
- セーフDIMM
オーラシンク
- オーラ RGB ヘッダー
- アドレス可能な Gen 2 ヘッダー
ソフトウェア機能
ASUS専用ソフトウェア
アーキークレート
- オーラクリエーター
- オーラシンク
- ファン Xpert 2+
- 双方向AIノイズキャンセレーション
AI スイート 3
- パフォーマンスと省電力ユーティリティ
TurboV EVO
アップル
デジ+ VRM
TUF ゲーム CPU-Z
DTS オーディオ処理
ノートン アンチウイルスソフトウェア(無料トライアル版)
ウィンラー
UEFI BIOS
ASUSこのDIY
- ASUSクラッシュフリーBIOS 3
- ASUS EZ フラッシュ 3
- ASUS UEFI BIOS EZモード

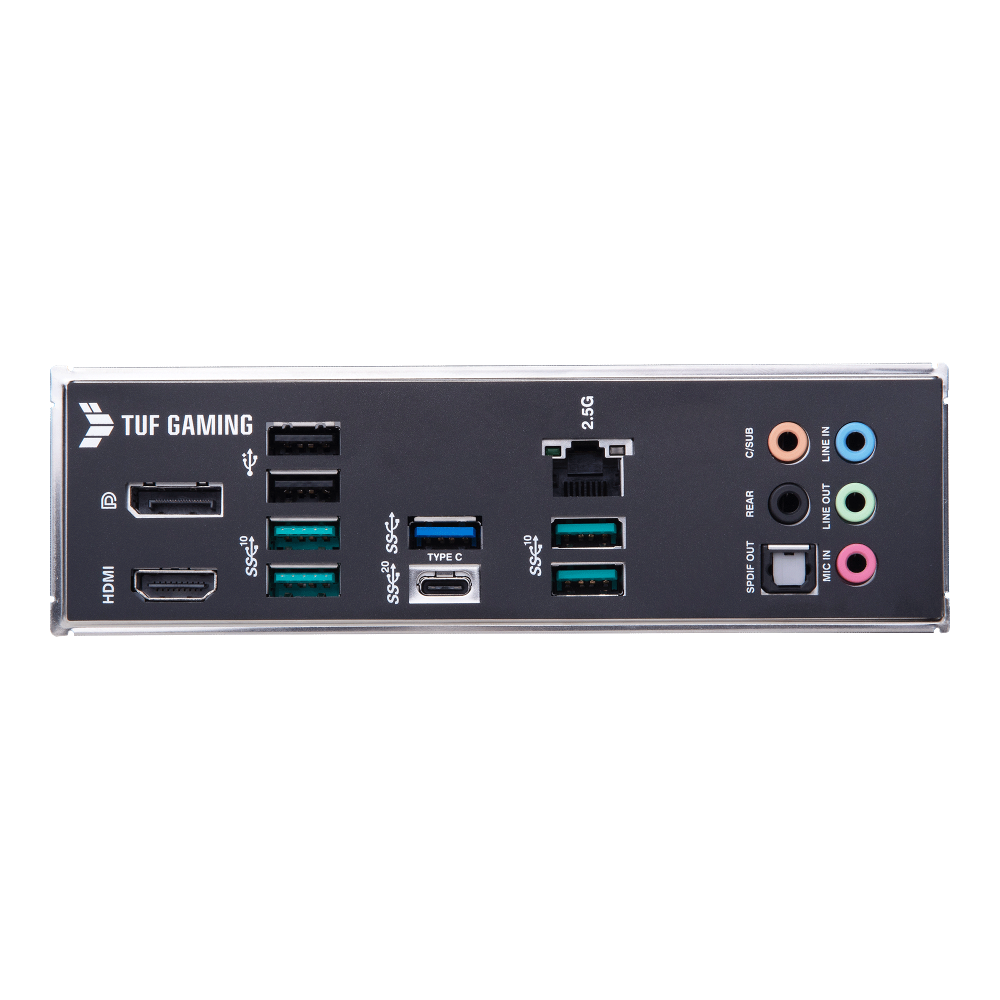

背面インターフェース
1 x USB 3.2 Gen 2x2 ポート(1 x USB Type-C®)
4 x USB 3.2 Gen 2 ポート(4 x タイプA)
1 x USB 3.2 Gen 1 ポート(1 x タイプ A)
2 x USB 2.0 ポート(2 x Type-A)
1×ディスプレイポート
1 x HDMI®ポート
1 x Realtek 2.5Gb イーサネットポート
5×オーディオジャック
1 x 光 S/PDIF アウト ポート
基板上インターフェース
ファンと冷却関連
1 x 4ピンCPUファンヘッダー
1 x 4 ピン CPU OPT ファン ヘッダー
1 x 4ピンAIOポンプヘッダー
3 x 4ピンシャーシファンヘッダー
電力関連
1 x 24ピンメイン電源コネクタ
1 x 8ピン +12V電源コネクタ
1 x 4ピン +12V電源コネクタ
ストレージ関連
2 x M.2 スロット(キー M)
4 x SATA 6Gb/sポート
USB
1 x USB 3.2 Gen 1 コネクタ(USB Type-C®をサポート)
1 x USB 3.2 Gen 1 ヘッダーは、追加の 2 つの USB 3.2 Gen 1 ポートをサポートします。
2 x USB 2.0 ヘッダーは、追加の 4 つの USB 2.0 ポートをサポートします。

3 x アドレス可能な Gen 2 ヘッダー
1×オーラRGBヘッダー
1×クリアCMOSヘッダー
1 x COM ポート ヘッダー
1×フロントパネルオーディオヘッダー(AAFP)
シャーシイントルド機能付き1 x 20-3ピンシステムパネルヘッダー
1×サンダーボルト™ヘッダー

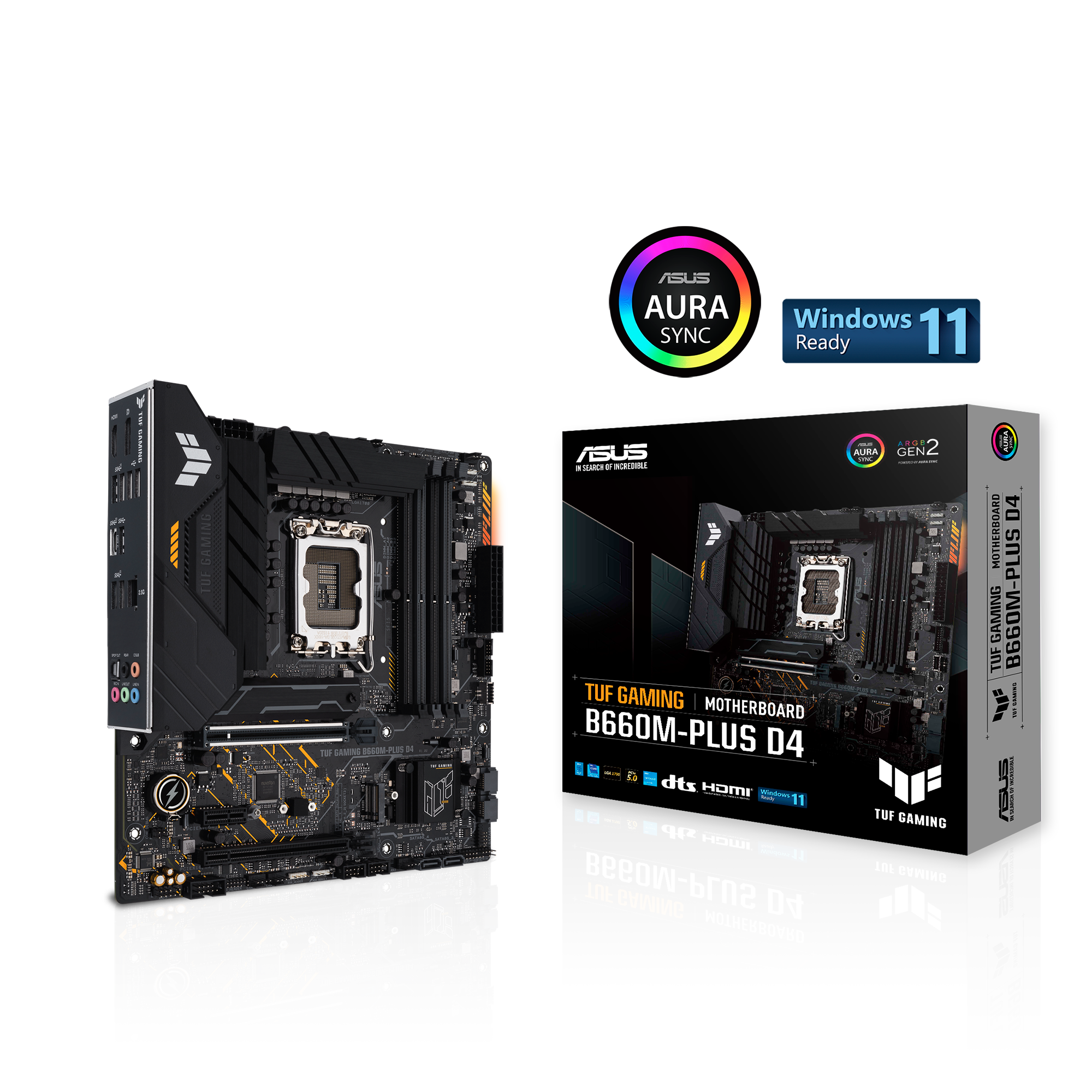

主な付属品
ケーブル
2×SATA 6Gb/sケーブル

1×M.2ラバーパッケージ
1×M.2 SSDスクリューパッケージ
1×TUFゲームステッカー
インストール メディア
1×サポートDVD
ドキュメンテーション
1×TUF認定カード
1×ユーザーガイド
BIOS機能
128 Mb フラッシュ ROM、 UEFI AMI BIOS
管理機能
WOL by PME, PXE
重量
0.991kg
OS
Windows® 11 64-bit, Windows® 10 64-bit
フォームファクター(サイズW×D)
mATX フォーム ファクタ
9.6インチ×9.6インチ(24.4 cm x 24.4 cm)
寸法
244mm*244mm*50mm

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
