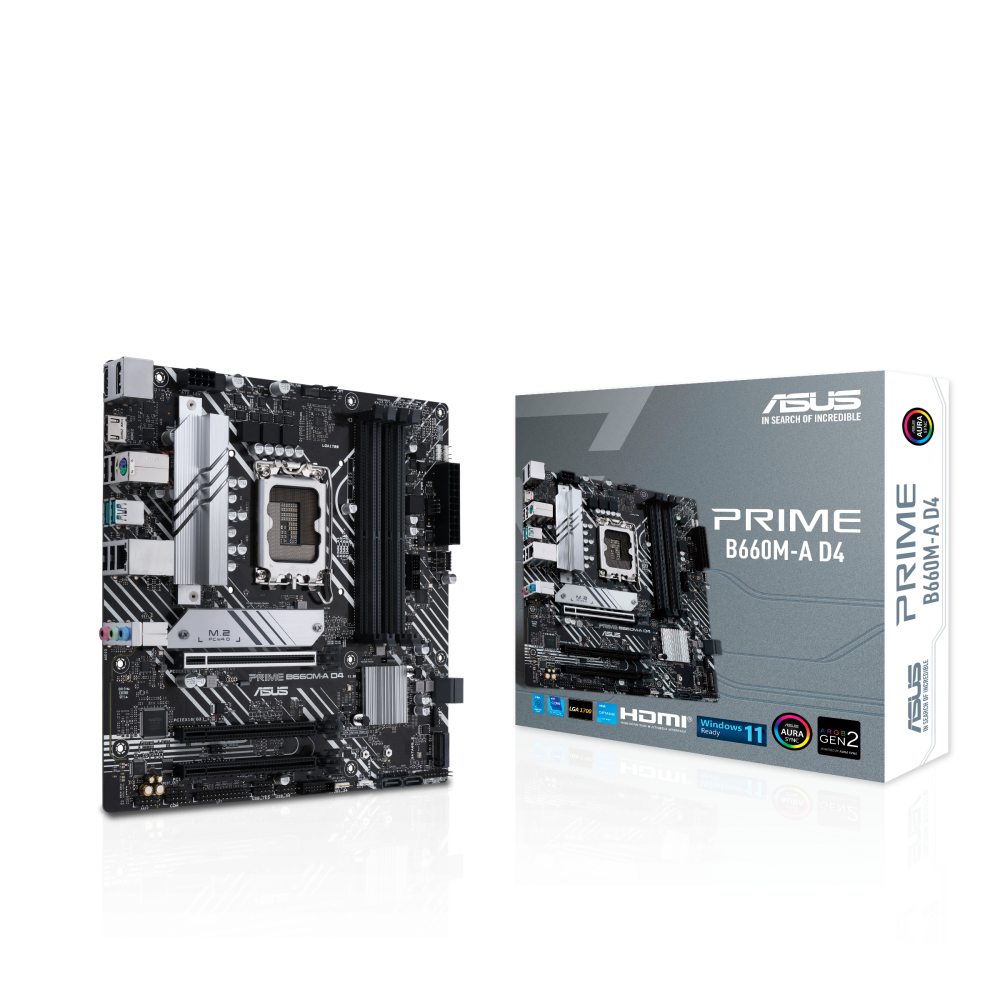

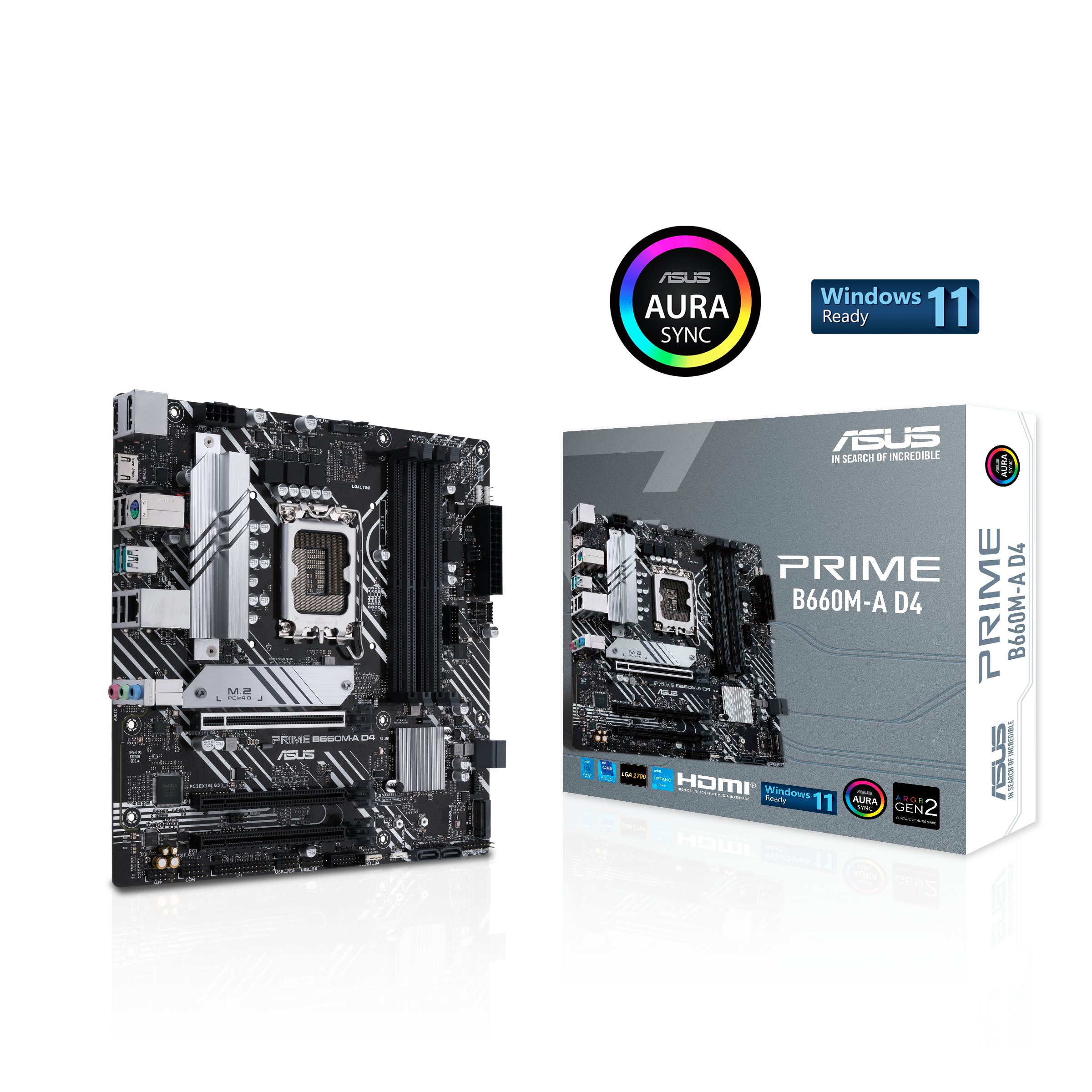

PRIME B660M-A D4

インテル® B660 チップセット搭載mATXマザーボード

メーカー型番
90MB19K0-M0JAY0
TEKWIND型番
ASU-PRIME/B660M-A/D4
JAN/UPC
0195553508025
PRIME B660M-A D4の主な特長
  • インテル® LGA 1700ソケット、第12世代インテル® プロセッサーに対応
  • 超高速接続性:PCIe 4.0、Intel® 1Gbイーサネット、リアUSB 3.2 Gen2 Type-A、フロントUSB 3.2 Gen1 Type-AおよびType-C®に対応
  • ASUS OptiMem II:トレースとビアを慎重に配置し、さらにグランド層を最適化することでシグナルインテグリティを維持し、メモリのオーバークロックを向上させます。
  • 包括的な冷却:VRMヒートシンク、M.2ヒートシンク、PCHヒートシンク、ハイブリッドファンヘッダー、Fan Xpert 2+搭載

製品仕様

基本仕様

対応CPU
インテル®ソケットLGA1700(第12世代インテル®コア™、ペンティウム®ゴールド®セレロンプロセッサ*
インテル®ターボブーストテクノロジー2.0およびインテル®ターボブーストマックステクノロジー3.0** をサポート
* CPU サポートリストについては www.asus.com を参照してください。
** インテル®ターボブースト最大技術3.0サポートは、CPUの種類によって異なります。
搭載チップセット
インテル® B660 チップセット
メインメモリー
4 x DIMM、最大128GB、DDR4
5333(OC)/5000(OC)/4800(OC)/4600(OC)/4266(OC)/4000(OC)/3733(OC)/3600 (OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133非ECC、 バッファリングされていないメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリーム・メモリー・プロファイル (XMP) をサポート
オプティメムII
*実際のメモリデータレートは、CPUタイプとDRAMモジュールに依存しますが、詳細については、メモリQVL(認定ベンダーリスト)の www.asus.com を参照してください。
グラフィックス機能
1×ディスプレイポート**
2 x HDMI®ポート***
* グラフィックス仕様は、CPU タイプによって異なる場合があります。更新については www.intel.com を参照してください。
** DisplayPort 1.4 で指定されている最大4K@60Hzをサポートします。
HDMI 2.1 で指定された4K@60Hzをサポートします。
拡張スロット
インテル®第12世代プロセッサ
1 x PCIe 4.0/3.0 x16スロット
インテル® B660 チップセット *
1 x PCIe 3.0 x16 スロット(x4 モードをサポート)
1 x PCIe 3.0 x16 スロット(x1 モードをサポート)
*PCH接続PCIeスロット上のインテル®オプタンメモリHシリーズをサポート
ストレージ機能
合計は、2 x M.2スロットと4x SATA 6Gb/sポートをサポートしています
インテル®第12世代プロセッサ
M.2_1スロット(キーM)、タイプ2242/2260/2280
- インテル®第 12 世代プロセッサは PCIe 4.0 x4 モードをサポートしています。
インテル® B660 チップセット**
M.2_2スロット (キー M)、タイプ 2242/2260/2280 (PCIe 4.0 x4 モードをサポート)*
4 x SATA 6Gb/sポート
* インテル®ラピッドストレージテクノロジーは、SATA RAID 0/1/5/10をサポートしています。
** インテル®ラピッドストレージテクノロジーは、インテル® PCH付属M.2スロットのオプタンメモリHシリーズをサポートしています。
LAN機能
1×インテル®1Gbイーサネット
オーディオ機能
Realtek 7.1 サラウンドサウンド高精細オーディオコーデック*
サポート:ジャック検出、マルチストリーミング、フロントパネルジャック再タスク
- 最大 24 ビット/192 kHz 再生をサポート
オーディオ機能
- オーディオシールド
- プレミアムオーディオコンデンサ
- 専用オーディオPCB層
** 7.1サラウンドサウンドのオーディオ出力をサポートするには、フロントパネルにHDオーディオモジュールを備えたシャーシが必要です。
USB機能
リア USB (合計 6 ポート)
2 x USB 3.2 Gen 2 ポート(2 x Type-A)
4 x USB 2.0 ポート(4 x Type-A)
フロントUSB(合計10ポート)
2 x USB 3.2 Gen 1 ヘッダーは、追加の 4 つの USB 3.2 Gen 1 ポートをサポートします。
1 x USB 3.2 Gen 1 コネクタ(USB Type-C®をサポート)
2 x USB 2.0 ヘッダーは、追加の 4 つの USB 2.0 ポートをサポートします。
1 x USB 2.0 ヘッダーは 1 つの USB 2.0 ポートをサポートしています
特別な機能
ASUS 5X 保護 III
- デジ+ VRM
- DRAM過電流保護の強化
- ESDガード
- ランガード
- 過電圧保護
- セーフスロットコア+
- ステンレス鋼バックI/O
ASUS Q-デザイン
- Q-DIMM
- Q スロット
ASUS熱溶液
- M.2ヒートシンク
- VRMヒートシンク設計
アサス・エズ DIY
- プロクール
オーラシンク
- オーラ RGB ヘッダー
- アドレス可能な Gen 2 RGB ヘッダー
Software Features
ASUS専用ソフトウェア
アーキークレート
- オーラクリエーター
- オーラシンク
- ファン Xpert 2+
AI スイート 3
- パフォーマンスと省電力ユーティリティ
ターボヴエボ
EPU
デジ+ VRM
ASUS CPU-Z
ノートン アンチウイルスソフトウェア(無料トライアル版)
ウィンラー
UEFI BIOS
ASUS EZ DIY
- ASUSクラッシュフリーBIOS 3
- ASUS EZ フラッシュ 3
- ASUS UEFI BIOS EZモード

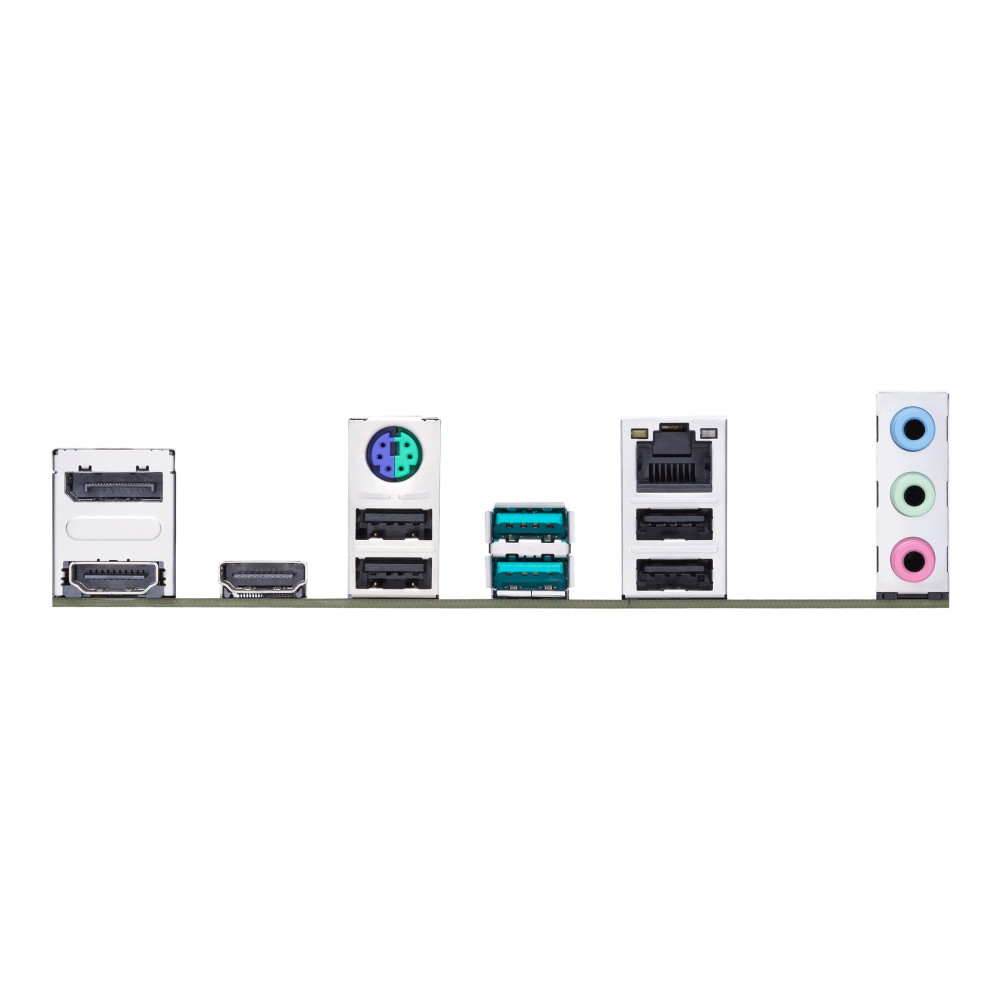

背面インターフェース
2 x USB 3.2 Gen 2 ポート(2 x Type-A)
4 x USB 2.0 ポート(4 x Type-A)
1×ディスプレイポート
2 x HDMI®ポート
1 x インテル® 1Gb イーサネットポート
3×オーディオジャック
1 x PS/2 キーボード/マウスコンボポート
基板上インターフェース
ファンと冷却関連
1 x 4ピンCPUファンヘッダー
1 x 4 ピン CPU OPT ファン ヘッダー
2 x 4ピンシャーシファンヘッダー
電力関連
1 x 24ピンメイン電源コネクタ
1 x 8ピン +12V電源コネクタ
ストレージ関連
2 x M.2 スロット(キー M)
4 x SATA 6Gb/sポート
USB
2 x USB 3.2 Gen 1 ヘッダーは、追加の 4 つの USB 3.2 Gen 1 ポートをサポートします。
1 x USB 3.2 Gen 1 コネクタ(USB Type-C®をサポート)
2 x USB 2.0 ヘッダーは、追加の 4 つの USB 2.0 ポートをサポートします。
1 x USB 2.0 ヘッダーは 1 つの USB 2.0 ポートをサポートしています

3 x AURA アドレス可能な Gen 2 ヘッダー
1×オーラRGBヘッダー
1×クリアCMOSヘッダー
1 x COM ポート ヘッダー
1×フロントパネルオーディオヘッダー(AAFP)
1 x LPT ヘッダー
1 x S/PDIF アウトヘッダー
1×SPI TPMヘッダー(14-1ピン)
シャーシイントルド機能付き1 x 20-3ピンシステムパネルヘッダー
主な付属品
ケーブル
2×SATA 6Gb/sケーブル
その他
1 x I/Oシールド
1×M.2ラバーパッケージ
1×M.2 SSDスクリューパッケージ
インストール メディア
1×サポートDVD
ドキュメンテーション
1×ユーザーマニュアル
BIOS機能
128 Mb フラッシュ ROM、 UEFI AMI BIOS
管理機能
WOL by PME, PXE
対応OS
Windows® 11 64-bit, Windows® 10 64-bit
フォームファクター(サイズW×D)
mATX フォーム ファクタ
9.6インチ×9.6インチ(24.4 cm x 24.4 cm)

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
