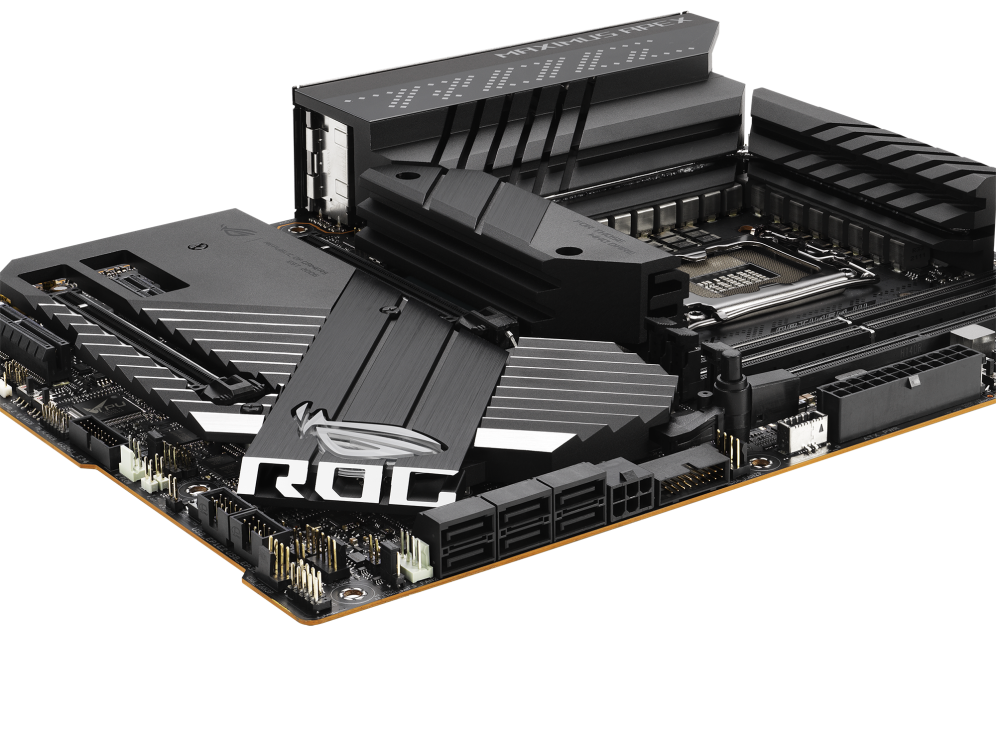

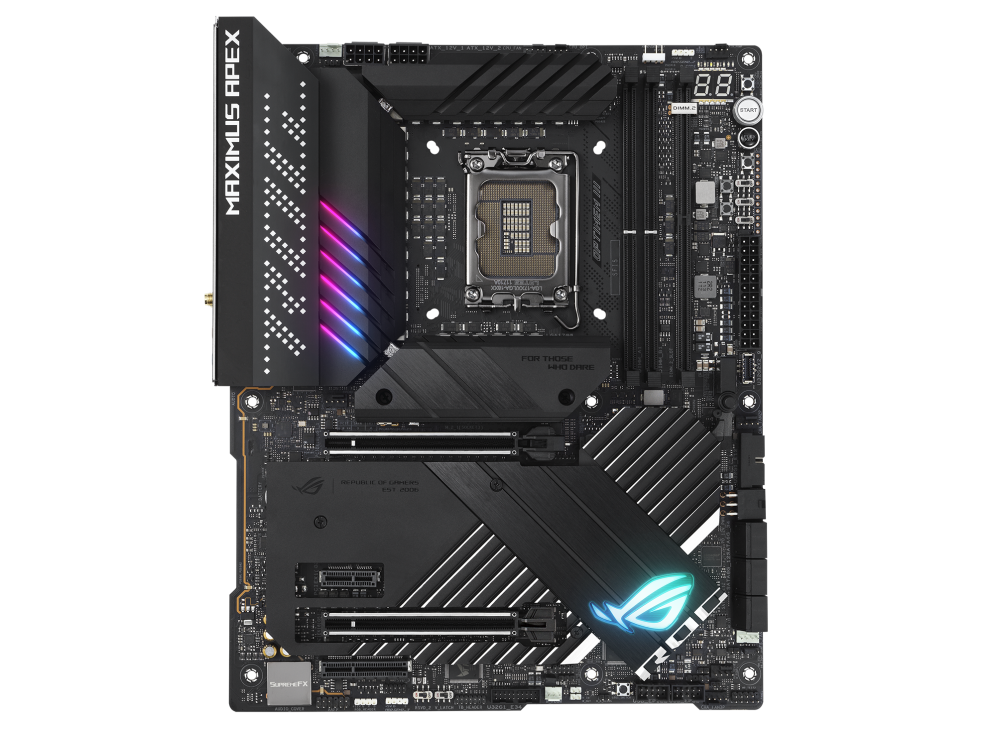

ROG MAXIMUS Z690 APEX

Intel® Z690 ATX マザーボード 24+0 パワーステージ、DDR5、5つのM.2、Quick Charge 4+対応USB 3.2 Gen 2x2 フロントパネルコネクタ、PCIe® 5.0、オンボードWi-Fi 6E、Aura Sync RGB ライティング

メーカー型番
90MB18I0-M0JAY0
TEKWIND型番
ASU-ROG/MAXIMUS/Z690/APEX
JAN/UPC
0195553468510
ROG MAXIMUS Z690 APEXの主な特長
  • 第12世代インテル® Core™、Pentium® Gold、Celeron®プロセッサー対応のLGA 1700ソケット
  • インテリジェントコントロール: セットアップを簡素化し、パフォーマンスを向上させるASUS独自のソフトウェアおよびファームウェアユーティリティ: AI Overclocking, AI Cooling, AI Networking, 双方向AIノイズキャンセル
  • 堅牢な電源ソリューション:定格105Aの24+0電源ステージ、ProCool II電源コネクタ、MicroFine合金チョーク、プレミアム金属コンデンサ
  • 最適化された熱設計: 拡大されたVRMヒートシンク、統合されたアルミニウムI/Oカバー、高導電性サーマルパッド、バックプレート付きデュアルM.2ヒートシンク、ROG水冷ゾーン
  • 高性能ネットワーク:オンボードWiFi 6E、Intel® 2.5Gbイーサネット、およびASUS LANGaurd搭載

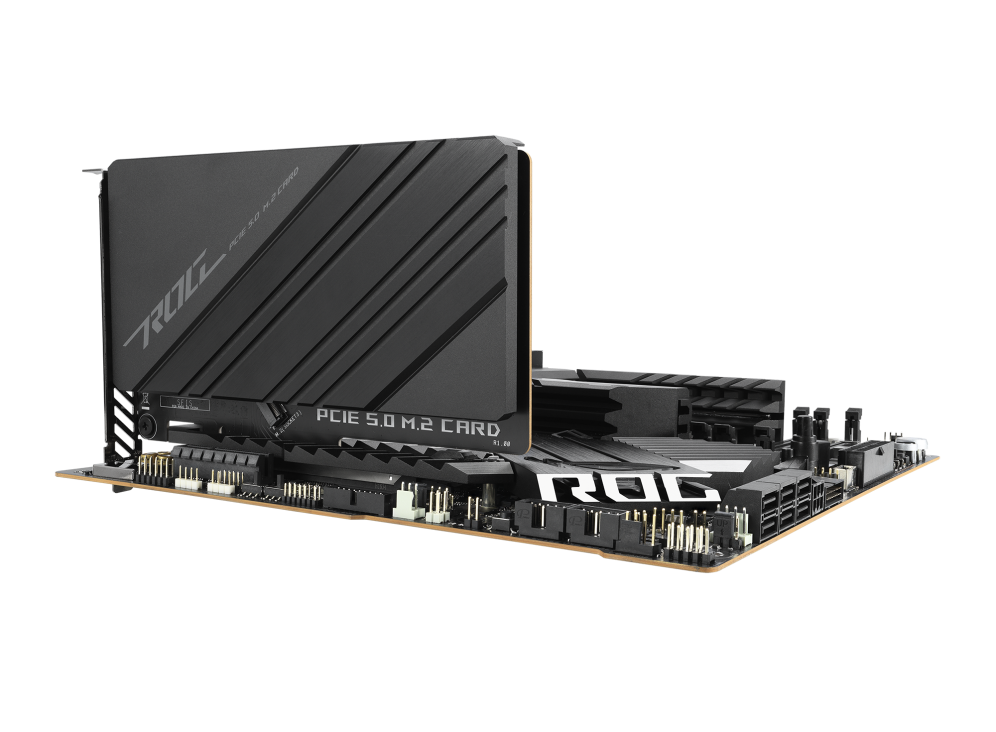

  • 最速の接続性:PCIe® 5.0、Gen5 M.2搭載PCIE 5.0 M.2カード、USB 3.2 Gen 2x2 フロントパネルコネクタ
  • 業界をリードするゲーミングオーディオ:ROG SupremeFX ALC4080コーデックとSavitech SV3H712アンプによる高性能なオーディオを実現
  • 比類なきパーソナライゼーション:ASUS独自のAura Sync RGBライティング(1つのRGBヘッダーと3つのアドレサブルGen 2 RGBヘッダーを含む)。
  • DIYフレンドリーなデザイン: 事前に取り付けられたI/Oシールド、PCIeスロット Q-release、V-Latchスイッチ、BIOS FlashBack™、Q-Code、FlexKey、Q-Connector、M.2 Q-Latch、SafeSlot、ROGグラフィックスカードホルダー
  • 有名なソフトウェア:バンドルされた1年間のAIDA64 Extremeサブスクリプションと統合されたMemTest 86を備えた直感的なUEFIBIOSダッシュボード

製品仕様 SPEC

基本仕様

対応CPU
第12世代インテル®Core™、Pentium®GoldおよびCeleron®プロセッサー用インテル®ソケットLGA1700は、インテル®ターボブーストテクノロジー2.0およびインテル®ターボブーストマックステクノロジー3.0をサポートします* CPUサポートリストについては、www.asus.comを参照してください。*インテル® Turbo Boost Max Technology 3.0のサポートは、CPUの種類によって異なります。
搭載チップセット
インテル®Z690チップセット
メインメモリー
2 x DIMM、最大64GB、DDR5 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800非-ECC、バッファなしメモリ*デュアルチャネルメモリアーキテクチャサポートIntel®ExtremeMemoryProfile(XMP)*サポートされるメモリタイプ、データレート(速度)、およびDRAMモジュールの数は、CPUおよびメモリ構成によって異なります。詳細については、を参照してください。メモリサポートリストについては、www.asus.comをご覧ください。
拡張スロット
インテル®第12世代プロセッサー2x PCIe 5.0 x16スロット(x16またはx8 / x8モードをサポート)*インテル®Z690チップセット** 1 x PCIe 3.0x4スロット1x PCIe 3.0x1スロット* PCIE 5.0M.2カードがPCIEX16(G5)_2、PCIEX16(G5)_1はx8のみを実行します。** PCH接続のPCIeスロットでIntel®OptaneメモリHシリーズをサポートします。
ストレージ機能
5 xM.2スロットと6x SATA 6Gb / sポートをサポート合計で5xM.2スロットと6x SATA 6Gb / sポートをサポート*Intel®第12世代プロセッサー* M.2_1スロット(キーM)、タイプ2242 / 2260 /2280-Intel®第12世代プロセッサはPCIe4.0x4モードをサポートします。PCIe5.0M.2カード経由のPCIe5.0 M.2スロット(キーM)、タイプ2242/2260/2280 /22110-Intel®第12世代プロセッサはPCIe5.0をサポートします。 X4モードIntel®Z690チップセット** M.2_2スロット(キーM)、タイプ2242/2260/2280(PCIe 4.0 x4およびSATAモードをサポート)ROMG DIMM.2経由のDIMM.2_1スロット(キーM)、タイプ2242/2260 / 2280/22110(PCIe 4.0 x4モードをサポート)DIMM.2_2スロット(キーM)、ROG DIMM.2経由、タイプ2242/2260/2280/22110(PCIe 4.0 x4モードをサポート)6 x SATA 6Gb / sポート**** Intel®RapidStorageTechnologyはNVMeRAID 0/1/5、SATA RAID0 / 1/5/10をサポートします。**Intel®RapidStorageTechnologyは、PCH接続のM.2スロットでIntel®OptaneMemoryHシリーズをサポートします。*** RAID構成およびブートドライブは、SATA6G_E1-2ポートではサポートされていません。
LAN機能
イーサネット:1xIntel®2.5GbイーサネットASUS LANGuard
Wi-Fi
Intel®Wi-Fi6EWi-Fi 6E2x2 Wi-Fi 6E(802.11 a / b / g / n / ac / ax)2.4 / 5 / 6GHz周波数帯域*
Bluetooth®
Bluetooth v5.2 * WiFi 6E6GHz規制をサポート国によって異なる場合があり、Windows11以降で機能するようになります。
オーディオ機能
ROG SupremeFX7.1サラウンドサウンドハイデフィニションオーディオCODECALC4080-フロントおよびリアヘッドフォン出力のインピーダンスセンス-サポート:ジャック検出、マルチストリーミング、フロントパネルジャックリタスク-高品質の120 dBSNRステレオ再生出力および113dBSNR録音入力-最大32ビット/ 384kHzの再生をサポートオーディオ機能-SupremeFXシールドテクノロジー-SavitechSV3H712AMP-金メッキオーディオジャック-リアオプティカルS / PDIF出力ポート-プレミアムオーディオコンデンサー-オーディオカバー
USB機能
USB:リアUSB:合計10ポート1 x USB 3.2 Gen 2x2ポート(1xUSBType-C®)5 x USB 3.2 Gen 2ポート(5 x Type-A)4 x USB 3.2 Gen 1ポート(4 x Type-A)フロントUSB:合計9ポート1 x USB 3.2 Gen 2x2コネクタ(USBType-C®をサポート)2 x USB 3.2 Gen1ヘッダーは追加の4USB 3.2 Gen1ポートをサポート2x USB 2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
特別な機能
ExtremeOCキット-FlexKeyボタン-LN2モード-Probelt-再試行ボタン-セーフブートボタン-スタートボタン-スローモードExtremeEngine Digi +-ブラックメタリックコンデンサ-MicroFineAlloy Choke ASUS Q-Design-M.2 Q-Latch-PCIe Slot Q -リリース-Qコード-Qコネクタ-Q-LED(CPU [赤]、DRAM [黄色]、VGA [白]、ブートデバイス[黄緑])-Q-SlotASUSサーマルソリューション-M.2ヒートシンクバックプレート- M.2ヒートシンク-VRMヒートシンク設計ASUSEZ DIY-BIOSFlashBack™ボタン-クリアCMOSボタン-CPUソケットレバープロテクター-ProCoolII-プリマウントI / Oシールド-SafeSlot-SafeDIMMAURA同期-AURARGBヘッダー-アドレス指定可能なGen 2つのヘッダーデュアルBIOSフロントパネルUSB3.2 Gen 2x2、クイックチャージ4+サポート-サポート:最大60W充電*-出力:5/9/15 / 20Vmax。 3A、PPS:最大3.3〜21V 3A- QC 4.0 / 3.0 / 2.0、PD3.0、およびPPSと互換性* 60Wをサポートするには、電源ケーブルを6ピンPCIeグラフィックカードコネクタに取り付けるか、27Wのみをサポートできます。ASUSHYDRANODE3xシャーシファンサポート(CHA_FAN1P、CHA_FAN2P 、CHA_FAN3P)*最新の互換性リストについては、ASUSのWebサイトにアクセスしてください。
Software Features
ROG専用ソフトウェア-ROGCPU-Z-GameFirst VI-ROG True Voltician-Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion-SonicRadarIII-DTS®SoundUnbound-BullGuardInternetSecurity(1年フルバージョン)ASUS Exclusive SoftwareArmoury Crate- AIDA64 Extreme(1年フルバージョン)-AURA Creator- AURA Sync- Fan Xpert4-双方向AIノイズキャンセルAISuite 3-AIオーバークロックによる簡単な最適化TPUEPU DIGI +電源制御ターボアプリMyAsusWinRAR UEFI BIOSAIオーバークロックガイドASUS EZ DIY-ASUS CrashFree BIOS 3-ASUS EZ Flash 3-ASUS UEFI BIOSEZモードMemTest86

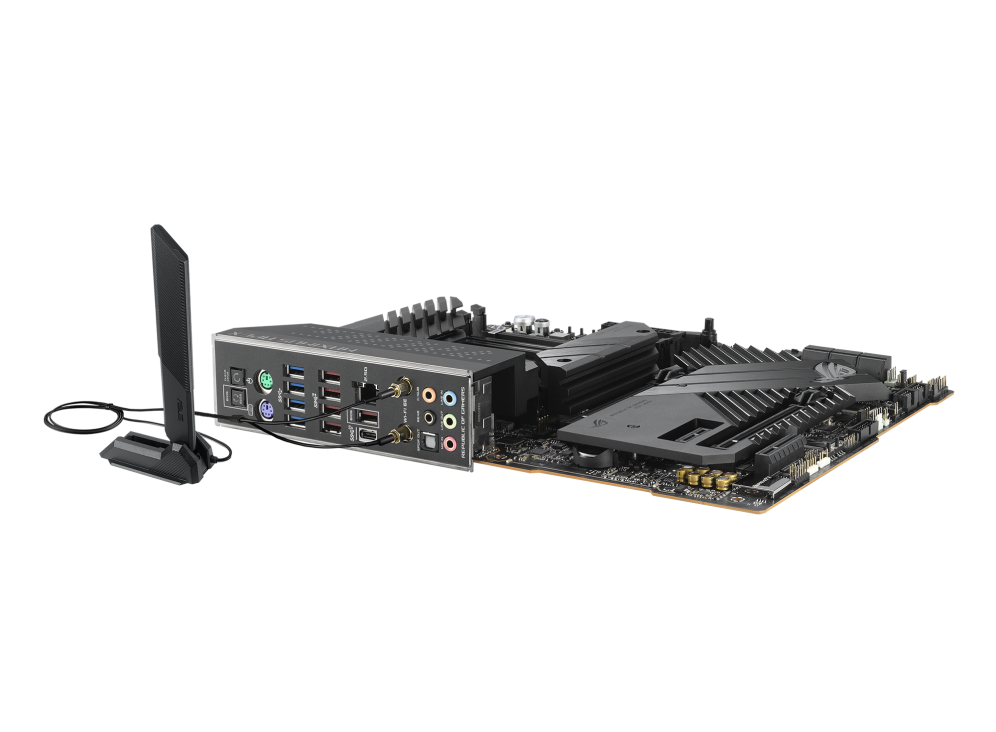

背面インターフェース
背面パネルのI / Oポート:1 x USB 3.2 Gen 2x2ポート(1xUSBType-C®)5 x USB 3.2 Gen 2ポート(5 x Type-A)4 x USB 3.2 Gen 1ポート(4 x Type-A) )1 xWi-Fiモジュール1xIntel®2.5Gbイーサネットポート5x金メッキオーディオジャック1x光S / PDIF出力ポート1xBIOSFlashBack™ボタン1xクリアCMOSボタン1x PS / 2キーボード(紫)ポート1 X PS / 2マウス(緑)ポート
基板上インターフェース
内部I / Oコネクタ:ファンおよび冷却関連1 x4ピンCPUファンヘッダー1x4ピンCPUOPTファンヘッダー1x4ピンAIOポンプヘッダー3x4ピンシャーシファンヘッダー2x4ピンフルスピードファンヘッダー1x W_PUMP +ヘッダー1x2ピンウォーターインヘッダー1x2ピンウォーターアウトヘッダー1x3ピンウォーターフローヘッダー電力関連1x 24 -ピンメイン電源コネクタ2x8ピン+ 12V電源コネクタ1x6ピンPCIeグラフィックカードコネクタストレージ関連2x M.2スロット(キーM)1 xDIMM.2スロットは2x M.2スロット(キーM)6 x SATA 6Gb / sポートUSB1 x USB 3.2 Gen 2x2コネクタ(USBType-C®をサポート)2 x USB 3.2 Gen1ヘッダーは追加の4USB 3.2 Gen1ポートをサポート2x USB2.0ヘッダーは追加の4USB2.0をサポートポートその他1x80ライトバージャンパー3xアドレス指定可能なGen2ヘッダー1x AURARGBヘッダー2xBCLKボタン1xBIOSスイッチボタン1xFlexKeyボタン1xフロントパネルオーディオヘッダー(AAFP)1 xLN2モードジャンパー1 XOSCセンスヘッダー1x一時停止スイッチ12xProbeIt測定ポイント1xリトライバットオン1xRSVDヘッダー2xRSVDスイッチ1xセーフブートボタン1xスローモードスイッチ1xスタートボタン1x10-1ピンシステムパネルヘッダー1xサーマルセンサーヘッダー1xThunderbolt™ヘッダー1xV_Latchスイッチ
主な付属品
ケーブル1x ARGBRGB延長ケーブル1xRGB延長ケーブル6x SATA 6Gb / sケーブル1x3-in-1サーミスターケーブルパックROGDIMM.2(ヒートシンク付き)1 x ROG DIMM.2(ヒートシンク付き)1 x M.2パッド(ROG DIMM用) .2 ROGDIMM用の2xM.2ネジパッケージ.2PCIe5.0M.2カード1x PCIe 5.0M.2カードPCIe5.0M.2カード用の1xM.2ネジパッケージROGTrue Voltician 1 x ROG True Voltician ROG TrueVoltician用ケーブル4本その他1x ASUSWi-Fi可動アンテナ1xQコネクタ2x M.2Q-M.2バックプレート用ラッチパッケージ1xROGグラフィックカードホルダー1xROGキーチェーン1xROGステッカー1 xROGサンキューカードインストールメディア1xUSBドライブとユーティリティとドライバードキュメント1xユーザーマニュアル
BIOS機能
2 x 256 MbフラッシュROM、UEFI AMI BIOS
管理機能
WOL by PME, PXE
OS
オペレーティングシステム:Windows®1164ビット、Windows®1064ビット
フォームファクター
ATX 30.5cm x 24.4cm

パッケージサイズ

幅(W)
31.2cm
奥行(D)
10.8cm
高さ(H)
37cm

本体サイズ

重量
4kg

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
TELEC対応
RoHS対応
RoHS対応
