PRIME Z690-A - INTEL® 第12世代CPU(LGA1700)対応 Z690 チップセット ATX マザーボード

  • 仕様
  • SNSでシェアする

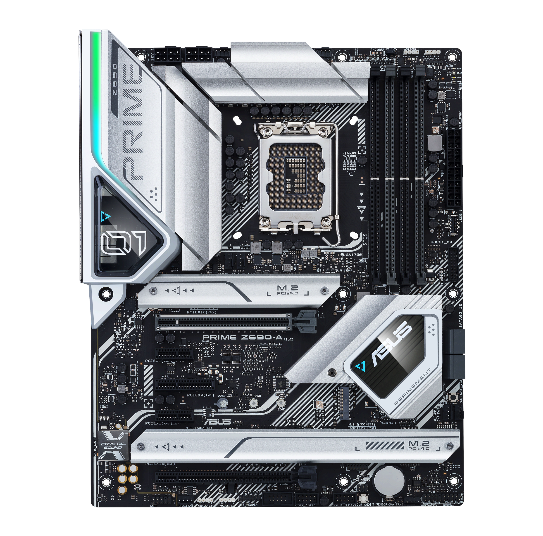

PRIME Z690-A

Intel® Z690 (LGA 1700) ATX マザーボード、PCIe® 5.0、4つのM.2 slots、16+1 DrMOS、DDR5、HDMI®、DisplayPort™、Intel 2.5 Gbイーサネット、USB 3.2 Gen 2x2 Type-C®、フロントUSB 3.2 Gen 2 Type-C、Thunderbolt™ 4対応 、Aura Sync RGBライティング

メーカー型番
90MB18L0-M0JAY0
TEKWIND型番
ASU-PRIME/Z690-A
JAN/UPC
0195553447331
PRIME Z690-Aの主な特長
  • インテル® LGA 1700ソケット:第12世代インテル・プロセッサーに対応
  • 強化されたパワーソリューション:16+1 DrMOS、ProCoolソケット、合金チョーク、高耐久性コンデンサによる安定した電力供給
  • AI Overclocking:CPUやクーラーの負荷に応じてパフォーマンスを最適化し、エキスパートによるマニュアルチューニングに極めて近い結果を実現
  • AI Cooling:すべてのマザーボードファンを管理・制御し、現在のシステム負荷と温度に応じて自動的に最適な設定を行います
  • 双方向AIノイズキャンセリング:ゲームやビデオ会議でのクリアなコミュニケーションのために、マイクと音声出力のバックグラウンドノイズを低減
  • 包括的な冷却:大型VRMヒートシンク、M.2ヒートシンク、Q-Latch付きM.2バックプレート、ハイブリッドファンヘッダー、Fan Xpert 4
  • 次世代のコネクティビティ:DDR5メモリ、PCIe® 5.0、インテル2.5Gbイーサネット、USB 3.2 Gen2x2 Type-C®、フロントパネルUSB 3.2 Gen2 Type-C®、Thunderbolt™ 4ヘッダー対応、PCIe® 4.0 M.2

製品仕様

基本仕様

対応CPU
第12世代Intel®Core™、Pentium®GoldおよびCeleron®プロセッサー用のIntel®ソケットLGA1700
インテル®ターボブーストテクノロジー2.0およびインテル®ターボブーストマックステクノロジー3.0をサポート**
* CPUサポートリストについては、www.asus.comを参照してください。
**インテル®ターボブーストマックステクノロジー3.0のサポートは、CPUの種類によって異なります。
搭載チップセット
インテル®Z690チップセット
メインメモリー
4 x DIMM、最大128GB、DDR5 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800 MHz非ECC、非バッファメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリープロファイル(XMP)をサポート
OptiMem II
*実際のメモリ周波数のサポートは、CPUの種類とDRAMモジュールによって異なります。詳細については、www.asus.comでメモリQVL(認定ベンダーリスト)を参照してください。
グラフィックス機能
1 x DisplayPort 1.4 **
1xHDMI®2.1***
※グラフィック仕様はCPUの種類によって異なる場合があります。
**最大でDisplayPort1.4をサポートします。 8K @ 60Hzの解像度。更新については、www.intel.comを参照してください。
***最大でHDMI®2.1をサポートします。 4K @ 60Hzの解像度。更新については、www.intel.comを参照してください。
**** VGA解像度のサポートは、プロセッサまたはグラフィックカードの解像度によって異なります。
拡張スロット
インテル®第12世代プロセッサー*
1 x PCIe 5.0 / 4.0 / 3.0x16スロット
インテル®Z690チップセット**
1 x PCIe 3.0 x16スロット(x4モードをサポート)
1 x PCIe 3.0x4スロット
2 x PCIe 3.0x1スロット
※サポートサイトのPCIe分岐表をご確認ください。
** PCH接続のPCIEスロットでIntel®OptaneメモリHシリーズをサポートします。
ストレージ機能
Totalは4xM.2スロットと4x SATA 6Gb / sポートをサポートします*
インテル®第12世代プロセッサー
M.2_1スロット(キーM)、タイプ2242/2260/2280/22110
-インテル®12thGenプロセッサーは、PCIe 4.0x4モードをサポートします。
インテル®Z690チップセット**
M.2_2スロット(キーM)、タイプ2242/2260/2280(PCIe 4.0 x4モードをサポート)
M.2_3スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 4.0 x4モードをサポート)
M.2_4スロット(キーM)、タイプ2242/2260/2280(PCIe 4.0 x4およびSATAモードをサポート)
4 x SATA 6Gb / sポート
*インテル®RapidStorageTechnologyは、NVMe RAID 0/1/5、SATA RAID0 / 1/5/10をサポートしています。
**インテル®ラピッドストレージテクノロジーは、PCH接続のM.2スロットでインテル®OptaneメモリHシリーズをサポートします。
Wi-Fi
1xIntel®2.5Gbイーサネット
ASUS LANGuard
オーディオ機能
RealtekS1220A7.1サラウンドサウンドハイデフィニションオーディオCODEC *
-フロントおよびリアヘッドフォン出力のインピーダンスセンス
-ヘッドフォンとスピーカーの最高品質のサウンドを強化する内部オーディオアンプ
-サポート:ジャック検出、マルチストリーミング、フロントパネルジャックの再タスク
-高品質の120dBSNRステレオ再生出力と113dB SNR記録入力(ライン入力)
-最大32ビット/ 192kHzの再生をサポート*

オーディオ機能
-オーディオシールド
-電力プリレギュレータは、電力入力ノイズを低減して、一貫したパフォーマンスを保証します
-リアオプティカルS / PDIF出力ポート
-プレミアムオーディオコンデンサ
-専用オーディオPCBレイヤー
-オーディオカバー
-独自のデポップ回路
* HDA帯域幅の制限により、7.1サラウンドサウンドオーディオでは32ビット/ 192kHzはサポートされていません。
USB機能
背面USB(合計8ポート)
1 x USB 3.2 Gen 2x2ポート(1xUSBType-C®)
3 x USB 3.2 Gen 2ポート(2 x Type-A + 1xUSBType-C®)
4 x USB 3.2 Gen 1ポート(4 x Type-A)
フロントUSB(合計7ポート)
1 x USB 3.2 Gen 2コネクタ(USBType-C®をサポート)
1 x USB 3.2 Gen1ヘッダーサポート追加の2USB 3.2 Gen1ポート
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
特別な機能
ASUS5XプロテクションIII
--DIGI + VRM(-DrMOSを使用したデジタル電源設計)
-強化されたDRAM過電流保護
-ESDガード
-LANGuard
-過電圧保護
-SafeSlot
-ステンレススチールバックI / O
ASUS Q-Design
-M.2Q-Latch
-Qコネクタ
-Q-DIMM
-Q-LED(CPU [赤]、DRAM [黄色]、VGA [白]、ブートデバイス[黄緑])
-Qスロット
ASUSサーマルソリューション
-M.2ヒートシンクバックプレート
-M.2ヒートシンク
-VRMヒートシンクの設計
ASUS EZ DIY
-ボックスヘッダー
-CMOSボタンをクリアします
-CPUソケットレバープロテクター
-ProCool
-事前に取り付けられたI / Oシールド
AURA同期
-AURARGBヘッダー
-アドレス指定可能なGen2ヘッダー
Software Features
ASUS専用ソフトウェア
アーマリークレート
-AURAクリエーター
-AURA Sync
-ファンXpert4
-双方向AIノイズキャンセル
AIスイート3
-AIオーバークロックによる5方向の最適化
TPU
EPU
DIGI + VRM
ターボアプリ
ASUS CPU-Z
DTS:X®Ultra
ノートンアンチウイルスソフトウェア(無料試用版)
WinRAR
UEFI BIOS
AIオーバークロックガイド
ASUS EZ DIY
-ASUS CrashFree BIOS 3
-ASUSEZフラッシュ3
-ASUS UEFI BIOSEZモード
FlexKey
背面インターフェース
1 x USB 3.2 Gen 2x2ポート(1xUSBType-C®)
3 x USB 3.2 Gen 2ポート(2 x Type-A、1xType-C®)
4 x USB 3.2 Gen 1ポート(4 x Type-A)
1 x DisplayPort
1xHDMI®ポート
1xIntel®2.5Gbイーサネットポート
5xオーディオジャック
1xオプティカルS / PDIF出力ポート
基板上インターフェース
ファンと冷却関連
1 x4ピンCPUファンヘッダー
1 x4ピンCPUOPTファンヘッダー
1 x4ピンAIOポンプヘッダー
4 x4ピンシャーシファンヘッダー
1 x W_PUMP +ヘッダー
電力関連
1 x24ピン主電源コネクタ
2 x8ピン+ 12V電源コネクタ
ストレージ関連
4 x M.2スロット(キーM)
4 x SATA 6Gb / sポート
USB
1 x USB 3.2 Gen 2コネクタ(USBType-C®をサポート)
1 x USB 3.2 Gen1ヘッダーサポート追加の2USB 3.2 Gen1ポート
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
その他
3xアドレス指定可能なGen2ヘッダー
1 x AURARGBヘッダー
1xクリアCMOSボタン
1 xCOMポートヘッダー
1 xCPU過電圧ジャンパー
1 xフロントパネルオーディオヘッダー(AAFP)
1x電源ボタン
1 x SPI TPMヘッダー(14-1ピン)
シャーシ侵入機能を備えた1x20-3ピンシステムパネルヘッダー
1x熱センサーヘッダー
1xThunderbolt™ヘッダー
主な付属品
ケーブル
2 x SATA 6Gb / sケーブル
その他
1 xM.2ラバーパッケージ
1 xQコネクタ
1 x M.2Q-Latchパッケージ
インストールメディア
1xサポートDVD
ドキュメンテーション
1xユーザーガイド
BIOS機能
256 MbフラッシュROM、UEFI AMI BIOS
管理機能
WOL by PME, PXE
対応OS
Windows®11 64ビット、Windows®10 64ビット
フォームファクター
ATXフォームファクター
12インチx9.6インチ(30.5 cm x 24.4 cm)

パッケージサイズ

幅(W)
27.3cm
奥行(D)
6.8cm
高さ(H)
33.8cm

本体サイズ

重量
1.7kg

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
