ROG STRIX Z690-F GAMING WIFI - INTEL®第12世代CPU(LGA1700)対応 Z690 チップセット ATX ゲーミングマザーボード/ROG STRIX Z690-F GAMING WIFI

  • 仕様
  • SNSでシェアする

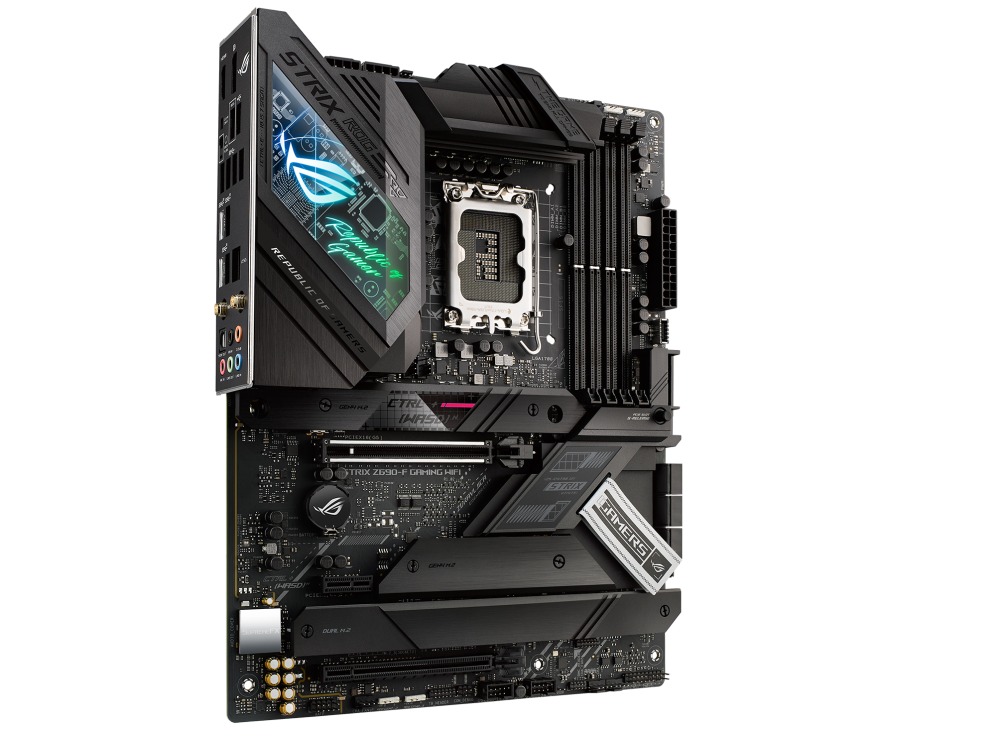

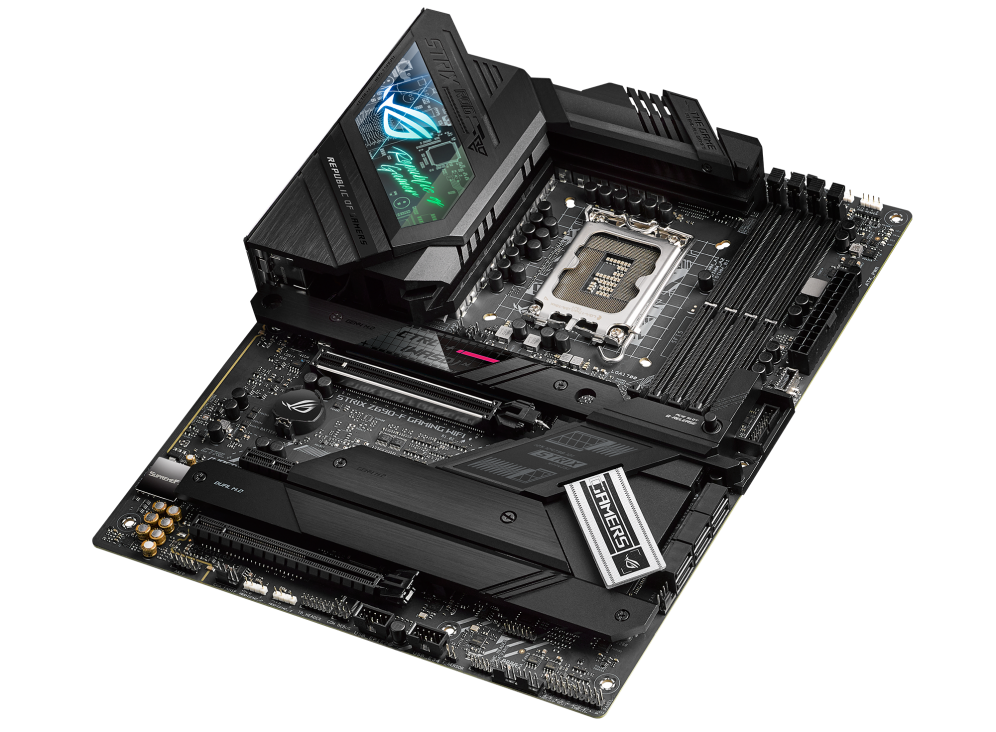

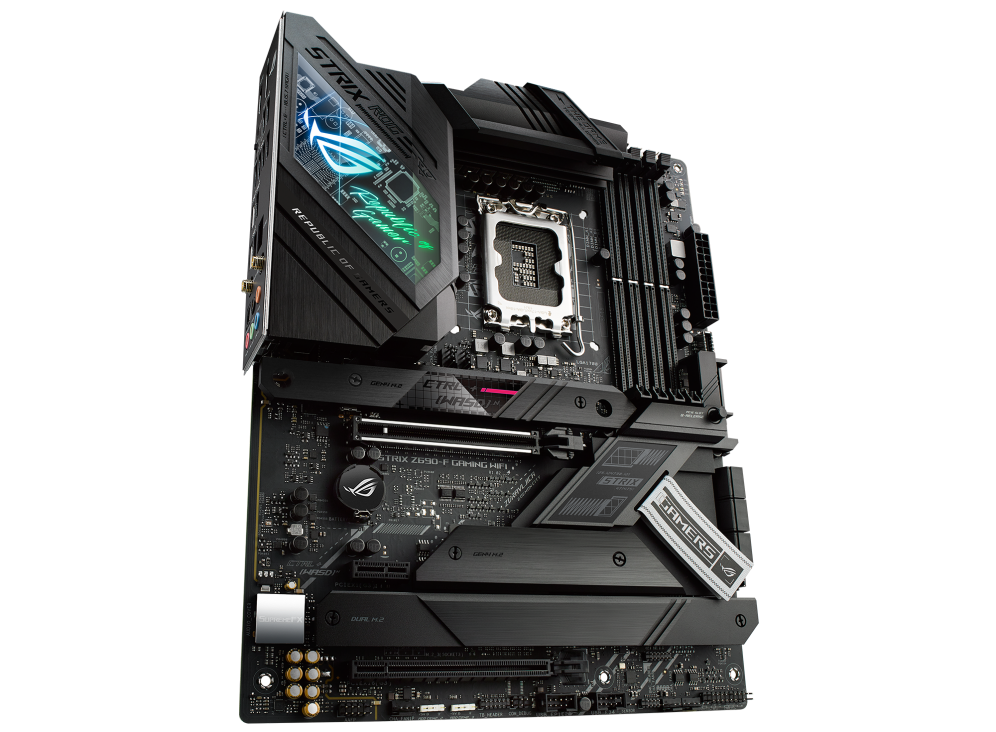

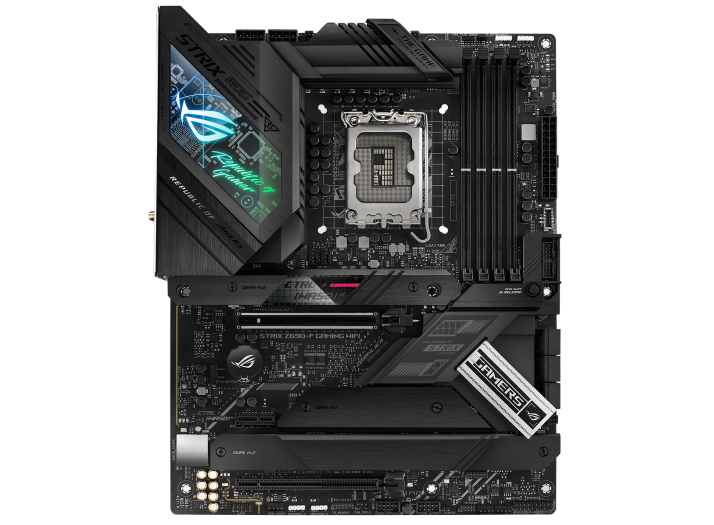

ROG STRIX Z690-F GAMING WIFI

ASUS ROG Strix Z690-F Gaming WiFi Intel LGA 1700 ATXゲーミングマザーボード、16+1パワーステージ、DDR5、PCIe® 5.0、WiFi 6E、2.5 Gb lan、M.2ヒートシンク付きM.2 x4、PCIeスロット Q-Release、Aura Sync

メーカー型番
90MB18M0-M0JAY0
TEKWIND型番
ASU-ROG/STRIX/Z690-F/GAMING/WIFI
JAN/UPC
0195553441773
ROG STRIX Z690-F GAMING WIFIの主な特長
  • 第12世代インテル® Core™、Pentium® Gold、Celeron®プロセッサに対応
  • 最適なパワーソリューション: 8+8個のProCool II電源コネクタ、高品質な合金チョークと耐久性のあるコンデンサを使用した16+1パワーステージにより、マルチコアプロセッサをサポート
  • 最適化された熱設計: 最適化された熱設計。高伝導性サーマルパッドを使用した統合I/OカバーとVRMヒートシンク、L字型ヒートパイプ、4つのオンボードM.2ヒートシンク、M.2_1スロット用M.2バックプレート
  • 高性能なネットワーキング: Intel® WiFi 6E (802.11ax)、Intel® 2.5 Gb Ethernet (ASUS LANGuard搭載)
  • 最高のゲーミングコネクティビティ: HDMI® 2.1およびDisplayPort™ 1.4出力、4つのM.2スロットに加え、USB 3.2 Gen 2x2 Type-C®をサポート
  • インテリジェント・コントロール: ASUS独自の「AI OVERCLOCKING」、「AI COOLING」、「AI NETWORKING」、「双方向AIノイズキャンセリング」により、セットアップを簡素化し、パフォーマンスを向上
  • DIYフレンドリーなデザイン:PCIe®スロットQ-Release、M.2 Q-Latch、ROG Reusable Cable Organizer、プレマウントI/Oシールド、BIOS FlashBack™ボタン、およびClr CMOSボタン
  • パーソナライゼーション: ASUS独自のAura Sync RGBライティング、RGBヘッダーと3つのアドレサブルGen2ヘッダー
  • 業界をリードするゲーミングオーディオ: ALC4080とSavitech SV3H712アンプ、DTS® Sound UnboundとSonic Studio IIIを搭載
  • 有名なソフトウェア: AIDA64 Extreme 60日間無料体験版と、MemTest86が統合された直感的なUEFI BIOSダッシュボードがバンドル

製品仕様

基本仕様

対応CPU
第12世代Intel®Core™、Pentium®GoldおよびCeleron®プロセッサー用のIntel®ソケットLGA1700 *
Intel®10nmCPUをサポート
インテル®ターボブーストテクノロジー2.0およびインテル®ターボブーストマックステクノロジー3.0をサポート**
* CPUサポートリストについては、www.asus.comを参照してください。
**インテル®ターボブーストマックステクノロジー3.0のサポートは、CPUの種類によって異なります。
搭載チップセット
インテル®Z690チップセット
メインメモリー
4 x DIMM、最大128GB、DDR5 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800 MHz MHz非ECC、バッファなしメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリープロファイル(XMP)をサポート
OptiMem II
*メモリQVL(認定ベンダーリスト)については、www.asus.comを参照してください。
グラフィックス機能
1 x DisplayPort 1.4 **
1 x HDMITM 2.1 ***
※グラフィック仕様はCPUの種類によって異なる場合があります。
**最大でDisplayPort1.4をサポートします。 4K @ 60Hzの解像度。更新については、www.intel.comを参照してください。
***最大でHDMI®2.1をサポートします。 4K @ 60Hzの解像度。更新については、www.intel.comを参照してください。
**** VGA解像度のサポートは、プロセッサまたはグラフィックカードの解像度によって異なります。
拡張スロット
インテル®第12世代プロセッサー*
1 x PCIe 5.0x16スロット
-インテル®12thサポートPCIe5.0x16モード
インテル®Z690チップセット**
1 x PCIe 3.0 x16スロット(x4モードまたはx4 / x4モードをサポート)
1 x PCIe 3.0x1スロット
※サポートサイトのPCIe分岐表をご確認ください。
** PCH接続のPCIeスロットでIntel®OptaneメモリHシリーズをサポートします。
ストレージ機能
Totalは、4 xM.2スロットと6x SATA 6Gb / sポートをサポートします
インテル®第12世代プロセッサー*
M.2_1スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 4.0 x4モードをサポート)
インテル®Z690チップセット**
M.2_2スロット(キーM)、タイプ2242/2260/2280(PCIe 4.0 x4モードをサポート)
M.2_3スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 4.0 x4モードをサポート)
M.2_4スロット(キーM)、タイプ2242/2260/2280(PCIe 4.0 x4およびSATAモードをサポート)***
6 x SATA 6Gb / sポート
*インテル®RapidStorageTechnologyは、NVMe RAID 0/1/5、SATA RAID0 / 1/5/10をサポートしています。
**インテル®ラピッドストレージテクノロジーは、PCH接続のM.2スロットでインテル®OptaneメモリHシリーズをサポートします。
*** M.2_4がSATAデバイスで動作している場合、SATA6G_2は無効になります。
LAN機能
1xIntel®I225-V2.5Gbイーサネット
ASUS LANGuard
Wi-Fi
「Wi-Fi6E
2x2 Wi-Fi 6E(802.11 a / b / g / n / ac / ax)
2.4 / 5 / 6GHz周波数帯をサポート*
Bluetooth®
Bluetoothv5.2ハードウェア対応**
* WiFi 6E 6GHzの規制は国によって異なる場合があり、Windows11以降で機能するようになります。
** Bluetooth v5.2機能は、Windows11以降で使用できるようになります。
オーディオ機能
'ROG SupremeFX7.1サラウンドサウンドハイデフィニションオーディオCODECALC4080
-フロントおよびリアヘッドフォン出力のインピーダンスセンス
-サポート:ジャック検出、マルチストリーミング、フロントパネルジャックの再タスク
-高品質の120dBSNRステレオ再生出力と113dBSNR録音入力
-最大32ビット/ 384kHzの再生をサポートします」
オーディオ機能
-SupremeFXシールドテクノロジー
-ALC4080 + Savitech SV3H712 AMP
-金メッキオーディオジャック
-リアオプティカルS / PDIF出力ポート
-プレミアム日本のオーディオコンデンサ
-オーディオカバー
USB機能
背面USB(合計10ポート)
1 x USB 3.2 Gen 2x2ポート(1xUSBType-C®)
3 x USB 3.2 Gen 2ポート(2 x Type-A + 1xUSBType-C®)
4 x USB 3.2 Gen 1ポート(4 x Type-A)
2 x USB 2.0ポート(2 x Type-A)
フロントUSB(合計7ポート)
1 x USB 3.2 Gen 2x2コネクタ(USBType-C®をサポート)
1 x USB 3.2 Gen1ヘッダーは追加の2つのUSB3.2 Gen1ポートをサポートします
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
特別な機能
Extreme Engine Digi +
-5Kブラックメタリックコンデンサ
ASUS Q-Design
-M.2Q-Latch
-PCIeスロットQリリース
-Q-DIMM
-Q-LED(CPU [赤]、DRAM [黄色]、VGA [白]、ブートデバイス[黄緑])
-Qスロット
ASUSサーマルソリューション
-M.2ヒートシンクバックプレート
-M.2ヒートシンク
ASUS EZ DIY
-BIOSFlashBack™ボタン
-BIOSFlashBack™LED
-CMOSボタンをクリアします
-CPUソケットレバープロテクター
-ProCool II
-事前に取り付けられたI / Oシールド
-SafeSlot
-SafeDIMM

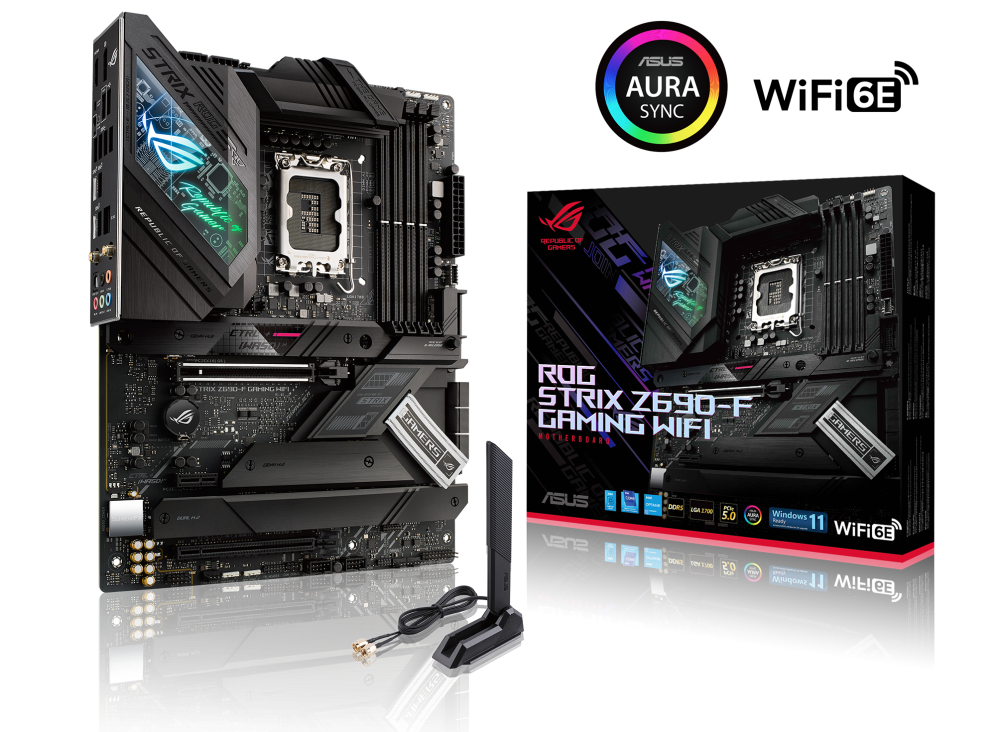

AURA同期
-AURARGBヘッダー
-アドレス指定可能なGen2RGBヘッダー
ASUS HYDRANODE
-1 xシャーシファンサポート*(CHA_FAN1P)
*最新の互換性リストについては、ASUSのWebサイトにアクセスしてください。
TPMヘッダー
Software Features
ROG専用ソフトウェア
-ROG CPU-Z
-GameFirst VI
-Sonic Studio III + SonicStudioバーチャルミキサー+ SonicSuiteコンパニオン
-ソニックレーダーIII
-DTS®サウンドアンバウンド
- ウイルス対策ソフト
ASUS専用ソフトウェア
アーマリークレート
--AIDA64 Extreme(60日間の無料トライアル)
-AURAクリエーター
-AURA Sync
-ファンXpert4
-双方向AIノイズキャンセル
AIスイート3
-AIオーバークロックによる5方向の最適化
TPU
EPU
DIGI + VRM
ターボアプリ
MyAsus
WinRAR
UEFI BIOS
AIオーバークロックガイド
ASUS EZ DIY
-ASUS CrashFree BIOS 3
-ASUSEZフラッシュ3
-ASUS UEFI BIOSEZモード
FlexKey
MemTest86

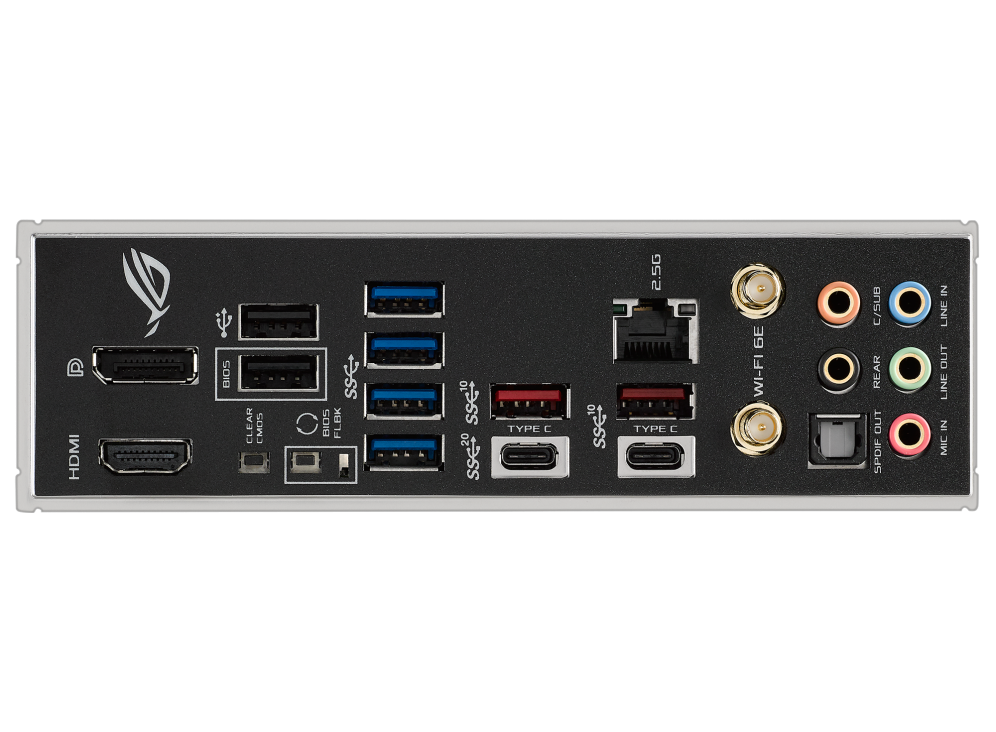

背面インターフェース
1 x USB 3.2 Gen 2x2ポート(1xUSBType-C®)
3 x USB 3.2 Gen 2ポート(2 x Type-A、1xUSBType-C®)
4 x USB 3.2 Gen 1ポート(4 x Type-A)
2 x USB 2.0ポート(2 x Type-A)
1xHDMI™ポート
1 x DisplayPort
1 x ASUSWi-Fiモジュール
1xIntel®I225-V2.5Gbイーサネット
5x金メッキオーディオジャック
1xオプティカルS / PDIF出力ポート
1 xBIOSFlashBack™ボタン
1xクリアCMOSボタン
基板上インターフェース
ファンと冷却関連
1 x4ピンCPUファンヘッダー
1 x4ピンCPUOPTファンヘッダー
1 x4ピンAIOポンプヘッダー
5 x4ピンシャーシファンヘッダー
電力関連
1 x24ピン主電源コネクタ
2 x8ピン+ 12V電源コネクタ
ストレージ関連
4 x M.2スロット(キーM)
6 x SATA 6Gb / sポート
USB
1 x USB 3.2 Gen 2x2コネクタ(USBType-C®をサポート)
1 x USB 3.2 Gen1ヘッダーは追加の2つのUSB3.2 Gen1ポートをサポートします
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
その他
3 xAURAアドレス指定可能なGen2ヘッダー
1 x AURARGBヘッダー
1 xBMCヘッダー
1 xCPU過電圧ジャンパー
1 xフロントパネルオーディオヘッダー(AAFP)
1 x SPI TPMヘッダー(14-1ピン)
シャーシ侵入機能を備えた1x20-3ピンシステムパネルヘッダー
1x熱センサーヘッダー
1 xThunderboltヘッダー
主な付属品
ケーブル
4 x SATA 6Gb / sケーブル
その他

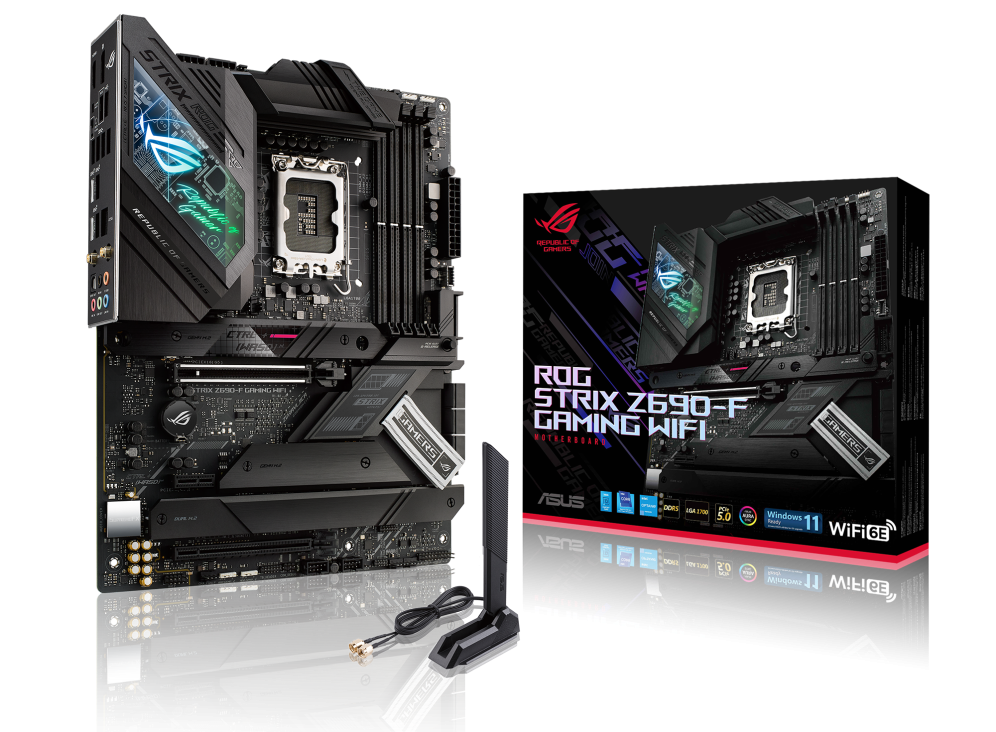

1 x ASUS2x2デュアルバンドWi-Fi移動アンテナ
1 x M.2Q-ラッチパッケージ
M.2バックプレート用の1x M.2Qラッチパッケージ
2 xM.2ラバーパッケージ
1 xROGキーチェーン
1xケーブルタイ
1 x ROGSTRIXステッカー
1 x ROGSTRIXサンキューカード
インストールメディア
1xサポートDVD
ドキュメンテーション
1xユーザーマニュアル
管理機能
256 MbフラッシュROM、UEFI AMI BIOS
対応OS
Windows®10 64ビット、Windows®11 64ビット
フォームファクター
ATXフォームファクター
12インチx9.6インチ(30.5 cm x 24.4 cm)

パッケージサイズ

幅(W)
27.3cm
奥行(D)
6.8cm
高さ(H)
33.8cm

本体サイズ

重量
2.4kg

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
TELEC対応
RoHS対応
RoHS対応
