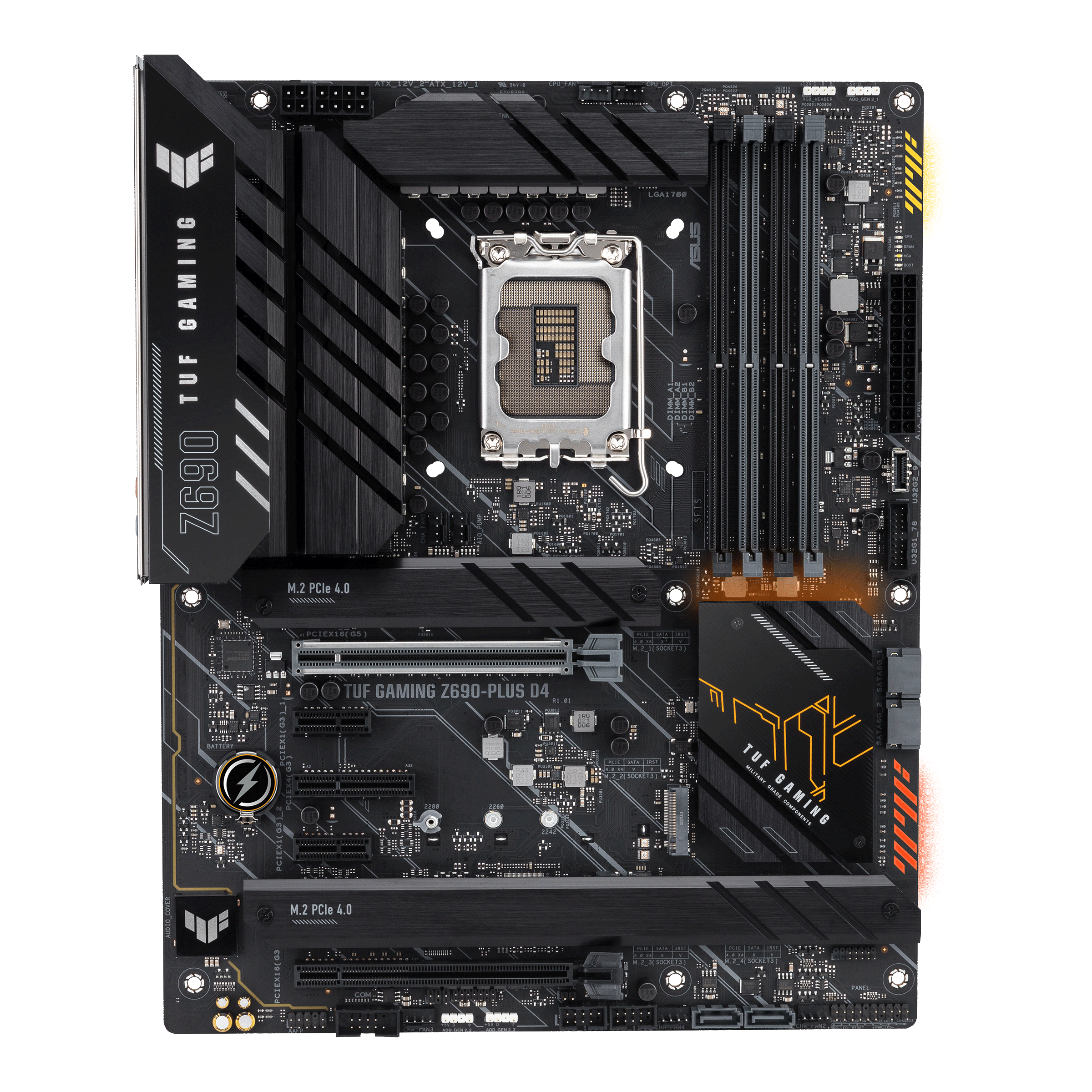

TUF GAMING Z690-PLUS D4

Intel® Z690 (LGA 1700) ATX ゲーミングマザーボード、 15 DrMOSパワーステージ、 PCIe® 5.0、 DDR4 memory、4つのM.2 スロット、Intel 2.5 Gb イーサネット,、HDMI®、 DisplayPort™、USB 3.2 Gen 2x2 Type-C®、フロントUSB 3.2 Gen 2 Type C、SATA 6 Gbps、Thunderbolt™ 4 対応、Aura Sync RGB ライティング

メーカー型番
90MB18U0-M0JAY0
TEKWIND型番
ASU-TUF/GAMING/Z690-PLUS/D4
JAN/UPC
0195553442725
TUF GAMING Z690-PLUS D4の主な特長
  • TUF GAMING Z690-PLUS D4
  • インテル® LGA 1700ソケット。第12世代インテル® Core™ プロセッサーに対応
  • 強化されたパワーソリューション:14+1 DrMOS、6層PCB、ProCoolソケット、合金チョークと耐久性の高いコンデンサにより、安定した電力供給を実現
  • 次世代の接続性:PCIe® 5.0、USB 3.2 Gen2x2 Type-C®、フロントUSB 3.2 Gen2 Type-C、Thunderbolt™ 4ヘッダー対応
  • オンラインゲームに最適:インテル2.5GbイーサネットとTUF LANGuard
  • 双方向AIノイズキャンセリング:ゲームやビデオ会議でのクリアなコミュニケーションのために、マイクと音声出力のバックグラウンドノイズを低減
  • 総合的な冷却を実現:拡大されたVRMヒートシンク、PCHファンレスヒートシンク、M.2ヒートシンク、ハイブリッドファンヘッダー、Armoury Crateに搭載されたFan Xpert 4ユーティリティー
  • 優れたRGB Auraの効果:スタイリッシュなエッジとPCH照明デザイン、アドレス指定可能なRGBヘッダーとRGBストリップヘッダーのサポート

製品仕様

基本仕様

対応CPU
第12世代Intel®Core™、Pentium®GoldおよびCeleron®プロセッサー用のIntel®ソケットLGA1700 *
インテル®ターボブーストテクノロジー2.0およびインテル®ターボブーストマックステクノロジー3.0をサポート**
* CPUサポートリストについては、www.asus.comを参照してください。
**インテル®ターボブーストマックステクノロジー3.0のサポートは、CPUの種類によって異なります。
搭載チップセット
インテル®Z690チップセット
メインメモリー
'4 x DIMM、最大128GB、DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)
/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200/3000/2933/2800/2666/2400/2133 MHz非ECC、非バッファメモリ*」
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリープロファイル(XMP)をサポート
OptiMem II
*メモリQVL(認定ベンダーリスト)についてはwww.asus.comを参照してください。メモリ周波数のサポートは、CPUの種類によって異なります。
グラフィックス機能
1 x DisplayPort 1.4 **
1xHDMI®2.1***
※グラフィック仕様はCPUの種類によって異なる場合があります。
**最大でDisplayPort1.4をサポートします。 4K @ 60Hzの解像度。更新については、www.intel.comを参照してください。
***最大でHDMI®2.1をサポートします。 4K @ 60Hzの解像度。更新については、www.intel.comを参照してください。
**** VGA解像度のサポートは、プロセッサまたはグラフィックカードの解像度によって異なります。
拡張スロット
インテル®第12世代プロセッサー*
1 x PCIe 5.0x16スロット
インテル®Z690チップセット**
1 x PCIe 3.0 x16スロット(x4モードをサポート)
1 x PCIe 3.0x4スロット
2 x PCIe 3.0x1スロット
※サポートサイトのPCIe分岐表をご確認ください。
** PCH接続のPCIeスロットでIntel®OptaneメモリHシリーズをサポート
ストレージ機能
Totalは4xM.2スロットと4x SATA 6Gb / sポートをサポートします*
インテル®第12世代プロセッサー
M.2_1スロット(キーM)、タイプ2242/2260/2280/22110
-インテル®第12世代プロセッサーはPCIe4.0x4モードをサポートします
インテル®Z690チップセット**
M.2_2スロット(キーM)、タイプ2242/2260/2280(PCIe 4.0 x4およびSATAモードをサポート)
M.2_3スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 4.0 x4モードをサポート)
M.2_4スロット(キーM)、タイプ2242/2260/2280(PCIe 4.0 x4モードをサポート)
4 x SATA 6Gb / sポート
*インテル®RapidStorageTechnologyは、NVMe RAID 0/1/5、SATA RAID0 / 1/5/10をサポートしています。
**インテル®ラピッドストレージテクノロジーは、PCH接続のM.2スロットでインテル®OptaneメモリHシリーズをサポートします。
LAN機能
1xIntel®2.5Gbイーサネット
TUF LANGuard
オーディオ機能
Realtek7.1サラウンドサウンドハイデフィニションオーディオCODEC *
-サポート:ジャック検出、マルチストリーミング、フロントパネルジャックの再タスク
-最大24ビット/ 192kHzの再生をサポートします
オーディオ機能
-オーディオシールド
-リアオプティカルS / PDIF出力ポート
-プレミアムオーディオコンデンサ
-専用オーディオPCBレイヤー
-オーディオカバー
USB機能
背面USB(合計8ポート)
1 x USB 3.2 Gen 2x2ポート(1xUSBType-C®)
2 x USB 3.2 Gen 2ポート(2 x Type-A)
5 x USB 3.2 Gen 1ポート(4 x Type-A + 1xUSBType-C®)
フロントUSB(合計7ポート)
1 x USB 3.2 Gen 2コネクタ(USBType-C®をサポート)
1 x USB 3.2 Gen1ヘッダーは追加の2つのUSB3.2 Gen1ポートをサポートします
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
特別な機能
ASUSTUF保護
--DIGI + VRM(-DrMOSを使用したデジタル電源設計)
-強化されたDRAM過電流保護
-TUF LANGuard
-過電圧保護
ASUS Q-Design
-M.2Q-Latch
-Q-DIMM
-Q-LED(CPU [赤]、DRAM [黄色]、VGA [白]、ブートデバイス[黄緑])
-Qスロット
ASUSサーマルソリューション
-M.2ヒートシンク
-VRMヒートシンクの設計
ASUS EZ DIY
-CPUソケットレバープロテクター
-ProCool
-事前に取り付けられたI / Oシールド
-SafeSlot
AURA同期
-AURARGBヘッダー
-アドレス指定可能なGen2ヘッダー
ASUS Special Features
ASUS専用ソフトウェア
アーマリークレート
-AURAクリエーター
-AURA Sync
-ファンXpert4
-双方向AIノイズキャンセル
AIスイート3
-パフォーマンスと省電力ユーティリティ
TurboV EVO
EPU
DIGI + VRM
TUFゲーミングCPU-Z
DTSオーディオ処理
MyAsus
ノートンアンチウイルスソフトウェア(無料試用版)
WinRAR
UEFI BIOS
ASUS EZ DIY
-ASUS CrashFree BIOS 3
-ASUSEZフラッシュ3
-ASUS UEFI BIOSEZモード
背面インターフェース
1 x USB 3.2 Gen 2x2ポート(1xUSBType-C®)
2 x USB 3.2 Gen 2ポート(2 x Type-A)
5 x USB 3.2 Gen 1ポート(4 x Type-A + 1xUSBType-C®)
1 x DisplayPort
1xHDMI®ポート
1xIntel®2.5Gbイーサネットポート
5xオーディオジャック
1xオプティカルS / PDIF出力ポート
基板上インターフェース
ファンと冷却関連
1 x4ピンCPUファンヘッダー
1 x4ピンCPUOPTファンヘッダー
1 x4ピンAIOポンプヘッダー
4 x4ピンシャーシファンヘッダー
電力関連
1 x24ピン主電源コネクタ
1 x8ピン+ 12V電源コネクタ
1 x4ピン+ 12V電源コネクタ
ストレージ関連
4 x M.2スロット(キーM)
4 x SATA 6Gb / sポート
USB
1 x USB 3.2 Gen 2コネクタ(USBType-C®をサポート)
1 x USB 3.2 Gen1ヘッダーは追加の2つのUSB3.2 Gen1ポートをサポートします
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
その他
3xアドレス指定可能なGen2ヘッダー
1 x AURARGBヘッダー
1xクリアCMOSヘッダー
1 xCOMポートヘッダー
1 xフロントパネルオーディオヘッダー(AAFP)
シャーシ侵入機能を備えた1x20-3ピンシステムパネルヘッダー
1xThunderbolt™ヘッダー
主な付属品
ケーブル
2 x SATA 6Gb / sケーブル
その他
2 xM.2ラバーパッケージ
1 x M.2SSDネジパッケージ
インストールメディア
1xサポートDVD
ドキュメンテーション
1 xTUF認定カード
1xユーザーガイド
BIOS機能
192(128 + 64)MbフラッシュROM、UEFI AMI BIOS
管理機能
WOL by PME, PXE
対応OS
Windows®11 64ビット、Windows®10 64ビット
フォームファクター
ATXフォームファクター
12インチx9.6インチ(30.5 cm x 24.4 cm)

パッケージサイズ

幅(W)
27.3cm
奥行(D)
6.8cm
高さ(H)
33.8cm

本体サイズ

重量
2kg

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
