PROART X570-CREATOR WIFI - パッシブ冷却のX570チップセット搭載AM4マザーボード

  • 仕様
  • SNSでシェアする

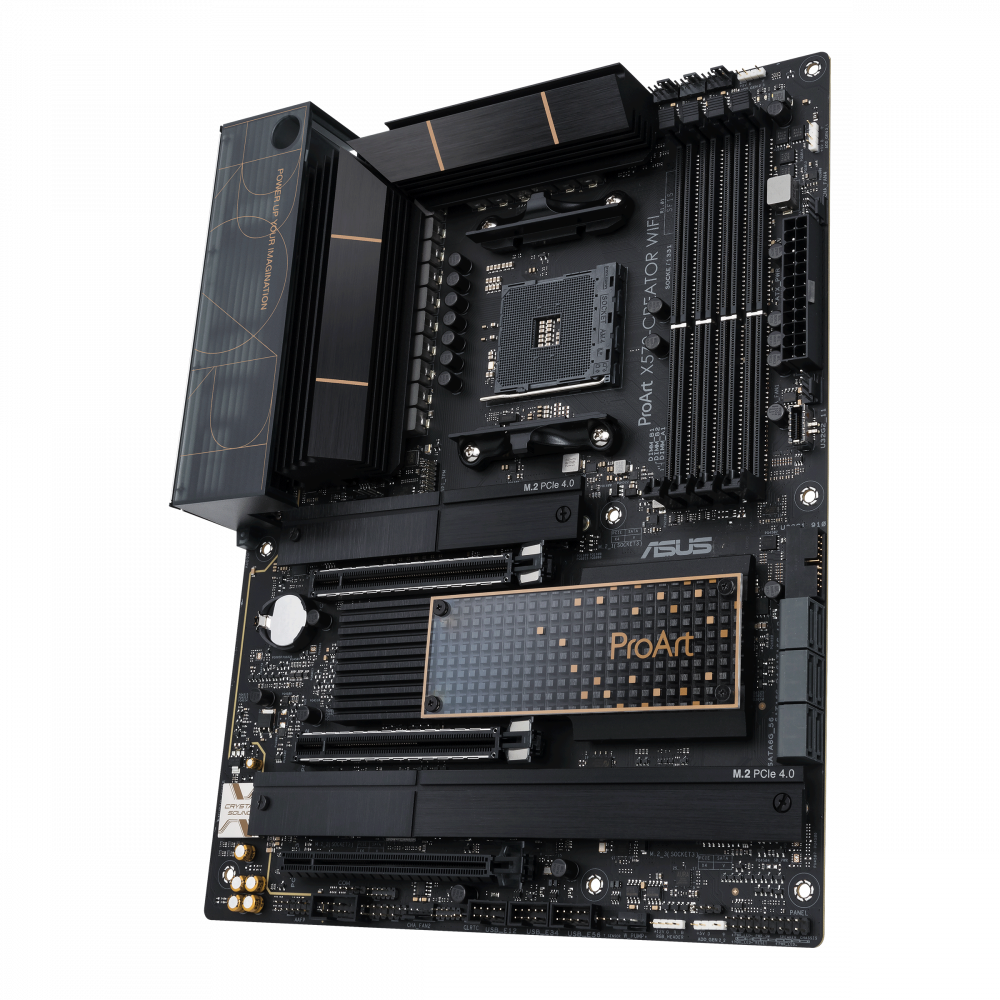

PROART X570-CREATOR WIFI

AMD X570 Ryzen AM4 ATXコンテンツ作成マザーボード(PCIe®4.0、パッシブPCH冷却設計、デュアルThunderbolt™4 Type-Cポート、10Gbおよび2.5Gbオンボードイーサネット、WiFi 6E、ヒートシンク付き3 M.2、USB 3.2 Gen2および高度なセキュリティ管理

メーカー型番
90MB18Z0-M0JAY0
TEKWIND型番
ASU-PROART/X570-CREATOR/WIFI
JAN/UPC
0195553412650
PROART X570-CREATOR WIFIの主な特長
  • AM4ソケット:AMDRyzen™5000シリーズ/ 5000Gシリーズ/ 4000Gシリーズ/ 3000シリーズ/ 3000Gシリーズ/ 2000シリーズ/ 2000GシリーズCPUに対応
  • 堅牢なパフォーマンス:14 + 2パワーステージ、ProCool II電源コネクタ、高品質の合金チョーク、耐久性のあるコンデンサ
  • 包括的な熱設計:大規模なVRMヒートシンク、パッシブチップセットヒートシンク、およびM.2アルミニウムヒートシンク
  • 広範な接続性:デュアルThunderbolt™4 Type-Cポート、10Gbおよび2.5Gbオンボードイーサネット、WiFi 6E、3つのPCIe®4.0M.2スロットおよびUSB 3.2 Gen2ポート
  • 高度なセキュリティ:ASUS Control Center Expressを介したUSBポート管理、ソフトウェアブラックリストおよびRegeditオン/オフ制御
  • ProArtはさらに多くのことを提供します:明確なオンライン通信のための双方向AIノイズキャンセル、およびワンストップシステム制御のためのCreationFirstを備えたProArt Creator Hub
  • 信頼できる安定性:24時間年中無休の操作でテストされ、広範な互換性が検証され、耐久性を強化するためにSafeSlotが装備されています

製品仕様

基本仕様

対応CPU
AMDRyzen™5000シリーズ/ 5000Gシリーズ/ 4000Gシリーズ/ 3000シリーズ/ 3000Gシリーズ/ 2000シリーズ/ 2000Gシリーズデスクトッププロセッサ
AMDRyzen™5000シリーズ/ 5000Gシリーズ/ 4000Gシリーズ/ 3000シリーズ/ 3000Gシリーズ/ 2000シリーズ/ 2000Gシリーズデスクトッププロセッサー用AMDSocketAM4 *

* CPUサポートリストについては、www.asus.comを参照してください。
搭載チップセット
X570
メインメモリー
AMDRyzen™5000シリーズ/ 3000シリーズデスクトッププロセッサ

4 x DIMM、最大128GB、DDR4 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466( OC)/ 3400(OC)/ 3200/3000/2933/2800/2666/2400/2133 MHz、バッファなしメモリ*

AMDRyzen™5000Gシリーズおよび4000Gシリーズプロセッサ

4 x DIMM、最大128GB、DDR4 DDR4 5100(OC)/ 5000(OC)/ 4866(OC)/ 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866 (OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3200/3000/2933/2800/2666/2400/2133 MHz、バッファなしメモリ*

AMDRyzen™2000シリーズデスクトッププロセッサ

4 x DIMM、最大128GB、DDR4 3600(OC)/ 3466(OC)/ 3400(OC)/ 3200(OC)/ 3000(OC)/ 2933/2800/2666/2400/2133 MHz、バッファなしメモリ*

AMDRyzen™3000Gシリーズおよび2000-Gシリーズデスクトッププロセッサ

4 x DIMM、最大128GB、DDR4 3200(OC)/ 3000(OC)/ 2933/2800/2666/2400/2133 MHz、バッファなしメモリ*

OptiMem II

デュアルチャネルメモリアーキテクチャ

ECCメモリ(ECCモード)のサポートはCPUによって異なります。

*メモリQVL(認定ベンダーリスト)については、www.asus.comを参照してください。
グラフィックス機能
1xHDMI®2.1(4K @ 60Hz)

2xIntel®Thunderbolt™4ポート(USBType-C®)は、DisplayPort 1.2 /1.4およびThunderbolt™ビデオ出力をサポートします*

* VGA解像度のサポートは、プロセッサまたはグラフィックカードの解像度によって異なります。ビデオの入力と出力の設定の詳細については、ユーザーマニュアルを参照してください。
拡張スロット
2 x PCIe 4.0 x16(x16、x8 / x8)+ 1 x PCIe 4.0 x16(最大x4)
AMDRyzen™5000シリーズおよび3000シリーズデスクトッププロセッサ

2 x PCIe 4.0 x16(x16またはデュアルx8 **)*

AMDRyzen™5000Gシリーズ、4000 Gシリーズおよび2000シリーズプロセッサー

2 x PCIe 3.0 x16(x16またはデュアルx8 **)*

AMDRyzen™2000Gシリーズおよび3000Gシリーズプロセッサ

1 x PCIe 3.0 x16(x8モード)*

AMDX570チップセット

1 x PCIe 4.0 x16スロット(x4モードをサポート)

* CPU機能上のRAIDのPCIe帯域幅分岐をサポートします。

** PCIEX16_2スロットは、デフォルトでPCIe 4.0 / 3.0x8で動作するM.2_2と帯域幅を共有します。

M.2_2が有効になっている場合、PCIEX16_2はPCIe 4.0 / 3.0x4モードを実行します。BIOS設定でこの項目を調整してください。
ストレージ機能
Totalは、3 xM.2スロットと6x SATA 6Gb / sポートをサポートします

AMDRyzen™5000シリーズおよび3000シリーズデスクトッププロセッサ

M.2_1スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 4.0 x4およびSATAモードをサポート)

M.2_2スロット(キーM)、タイプ2242/2260/2280(PCIe 4.0 x4をサポート)*

AMDRyzen™5000Gシリーズ、4000 Gシリーズおよび2000シリーズプロセッサー

M.2_1スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 3.0 x4およびSATAモードをサポート)

M.2_2スロット(キーM)、タイプ2242/2260/2280(PCIe 3.0 x4をサポート)*

AMDRyzen™2000Gシリーズおよび3000Gシリーズプロセッサ

M.2_1スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 3.0 x4およびSATAモードをサポート)

AMDX570チップセット

M.2_3スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 4.0 x4およびSATAモードをサポート)

RAID 0、1、10をサポート

6 x SATA 6Gb / sポート

* M.2_2スロットはPCIEX16_2と帯域幅を共有します。 M.2_2が有効になっている場合、PCIEX16_2はPCIe 4.0 / 3.0x4モードを実行します。BIOS設定でこの項目を調整してください。
LAN機能
1xMarvell®AQtionAQC113CS10Gbイーサネット

1xIntel®I225-V2.5Gbイーサネット

ASUS LANGuard
Wi-Fi
Wi-Fi 6E

2x2 Wi-Fi 6E(802.11 a / b / g / n / ac / ax)

2.4 / 5 / 6GHz周波数帯をサポート*

* WiFi 6E 6GHzの規制は国によって異なる場合があり、Windows11以降で機能するようになります。
2x2デュアルバンドWi-Fi6E(802.11a / b / g / n / ac / ax)+ BT5.2
Bluetooth®
Bluetooth v5.2
オーディオ機能
Realtek S1220A7.1サラウンドサウンドハイデフィニションオーディオCODEC *

-フロントおよびリアヘッドフォン出力のインピーダンスセンス

-ヘッドフォンとスピーカーの最高品質のサウンドを強化する内部オーディオアンプ

-サポート:ジャック検出、マルチストリーミング、フロントパネルジャックの再タスク

-高品質の120dBSNRステレオ再生出力と113dB SNR録音入力(ライン入力)

-最大32ビット/ 192kHzの再生をサポート*

オーディオ機能

-電力プリレギュレーターは、電力入力ノイズを低減して、一貫したパフォーマンスを保証します

-プレミアム日本のオーディオコンデンサ

-専用オーディオPCBレイヤー

-オーディオカバー

-独自のデポップ回路

* HDA帯域幅の制限により、7.1サラウンドサウンドオーディオでは32ビット/ 192kHzはサポートされていません。
USB機能
背面USB(合計10ポート)

2 xThunderbolt™4ポート(2xUSBType-C®)、最大5V / 3A、15W充電サポート

4 x USB 3.2 Gen 2ポート(4 x Type-A)

4 x USB 3.2 Gen 1ポート(4 x Type-A)


フロントUSB(合計9ポート)

1 x USB 3.2 Gen 2コネクタ(USBType-C®をサポート)

1 x USB 3.2 Gen1ヘッダーサポート追加の2USB 3.2 Gen1ポート

3 x USB2.0ヘッダーは追加の6つのUSB2.0ポートをサポートします
特別な機能
Y
ASUS5XプロテクションIII

--DIGI + VRM(-Dr。MOSによるデジタル電源設計)

-強化されたDRAM過電流保護

-ESDガード

-LANGuard

-過電圧保護

-SafeSlotコア

-ステンレススチールバックI / O

ASUS Q-Design

-Q-DIMM

-Q-LED(CPU [赤]、DRAM [黄色]、VGA [白]、ブートデバイス[黄緑])

-M.2Q-Latch

-Qスロット

ASUSサーマルソリューション

-M.2ヒートシンク

-VRMヒートシンクの設計

ASUS EZ DIY

-BIOSFlashBack™ボタン

-BIOSFlashBack™LED

-ProCool II

-事前に取り付けられたI / Oシールド

-SafeSlot

AURA同期

-AURARGBヘッダー

-アドレス指定可能なGen2RGBヘッダー

特注のマザーボード設計とビジネスに焦点を当てた機能

-24時間年中無休の信頼性

- 過電流保護
Software Features
ASUS専用ソフトウェアArmoryCrate-AURA Creator-AURA Sync-Two-Way AI Noise Cancellation AI Suite 3-5-Way Optimization by Dual Intelligent Processors 5 TPU EPU Digi + VRM Fan Xpert 4 Turbo app-EZ update ASUS CPU-Z IT Management softwareサポート-ASUSControl Center Express(ACCE)ProArt Creator Hub DAEMON Tools Norton Anti-virusソフトウェア(無料試用版)WinRAR UEFI BIOS ASUS EZ DIY-ASUS CrashFree BIOS 3-ASUS EZ Flash 3-ASUS UEFI BIOSEZモードFlexKey

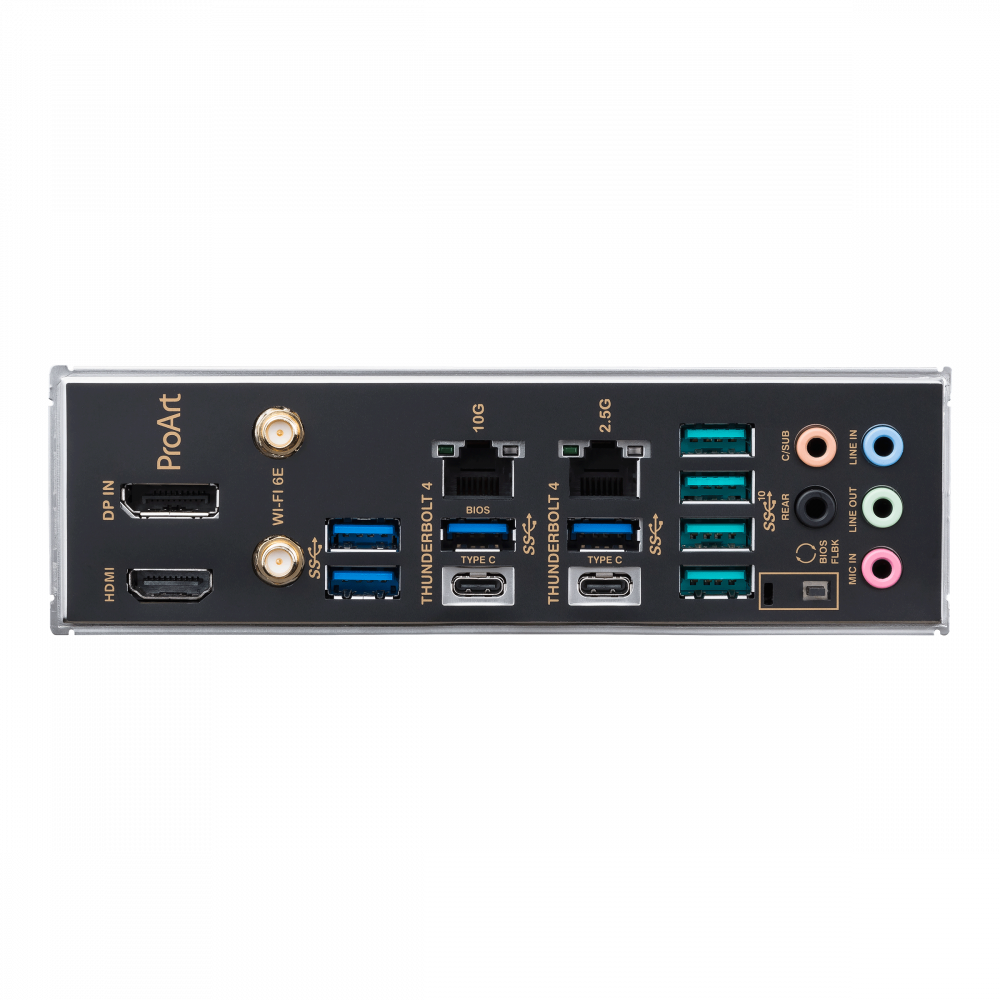

背面インターフェース
2xThunderbolt™4USBType-C®ポート

4 x USB 3.2 Gen 2ポート(4 x Type-A)

4 x USB 3.2 Gen 1ポート(4 x Type-A)

1 x DisplayPort(入力のみ)

1xHDMI®ポート

1xIntel®I225-V2.5Gbイーサネットポート

1xMarvell®AQtionAQC113CS10Gbイーサネットポート

1 x ASUSWi-Fiモジュール

5xオーディオジャック

1 xBIOSFlashBack™ボタン
基板上インターフェース
ファンと冷却関連

1 x4ピンCPUファンヘッダー

1 x4ピンCPUOPTファンヘッダー

1 x4ピンAIOポンプヘッダー

1 x W_PUMP +ヘッダー

4 x4ピンシャーシファンヘッダー

電力関連

1 x24ピン主電源コネクタ

1 x8ピン+ 12V電源コネクタ

1 x4ピン+ 12V電源コネクタ

ストレージ関連

3 x M.2スロット(キーM)

6 x SATA 6Gb / sポート

USB

1 x USB 3.2 Gen 2コネクタ(USBType-C®をサポート)

1 x USB 3.2 Gen1ヘッダーサポート追加の2USB 3.2 Gen1ポート

3 x USB2.0ヘッダーは追加の6つのUSB2.0ポートをサポートします

その他

3 xAURAアドレス指定可能なGen2ヘッダー

1 x AURARGBヘッダー

1xクリアCMOSヘッダー

1 xCOMポートヘッダー

1 xフロントパネルオーディオヘッダー(AAFP)

1 x SPI TPMヘッダー(14-1ピン)

シャーシ侵入機能を備えた1x20-3ピンシステムパネルヘッダー

1x熱センサーヘッダー

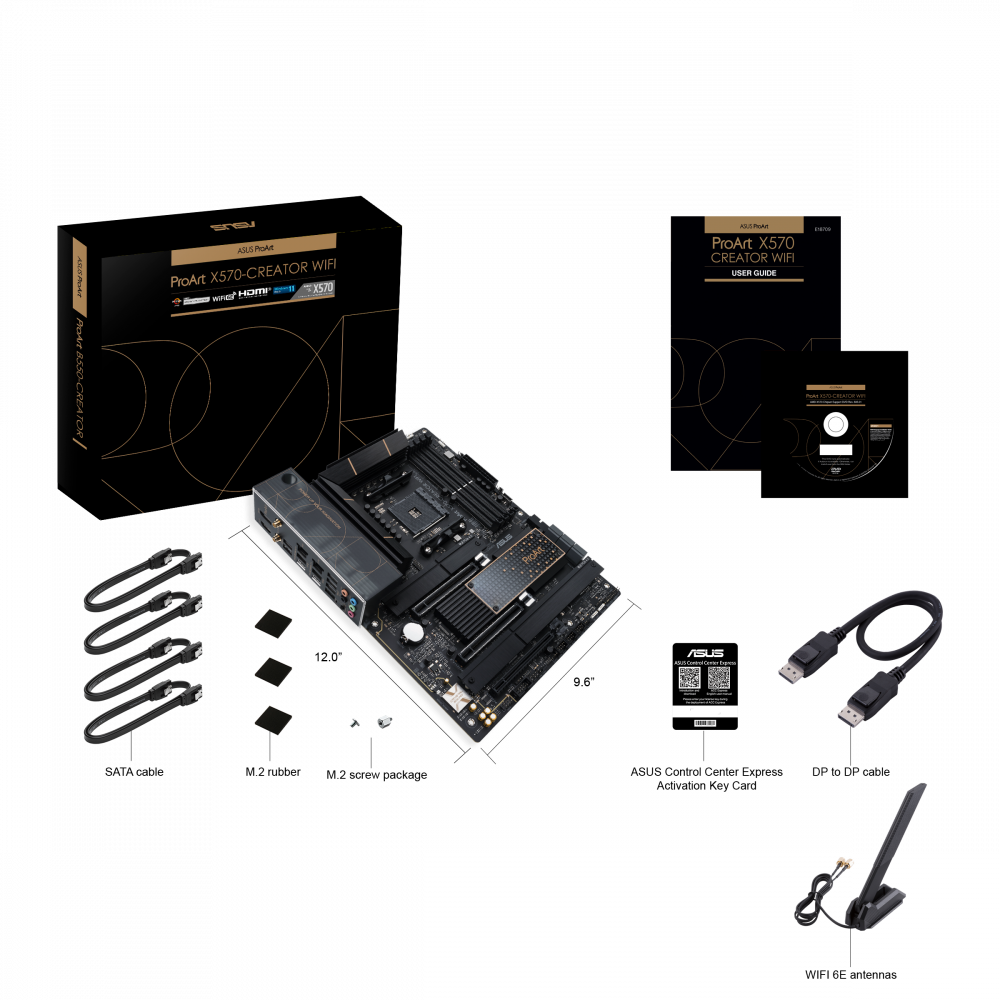

主な付属品
ケーブル

4 x SATA 6Gb / sケーブル

Thunderbolt™4用の1x DP-DPケーブル

その他

1 x ASUSWi-Fi可動アンテナ

2 xM.2ラバーパッケージ

1 x M.2SSDネジパッケージ

1 xQコネクタ

インストールメディア

1xサポートDVD

ドキュメンテーション

1 x ACCExpressアクティベーションキーカード

1xユーザーマニュアル
BIOS機能
256 MbフラッシュROM、UEFI AMI BIOS
管理機能
WOL by PME、PXE
OS
Windows®1064ビット、Windows®11対応
Windows®1164ビット、Windows®10 64ビット
フォームファクター(サイズW×D)
ATXフォームファクター

12インチx9.6インチ(30.5 cm x 24.4 cm)

パッケージサイズ

幅(W)
27.3cm
奥行(D)
7.7cm
高さ(H)
34.3cm

本体サイズ

重量
2.5kg

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
TELEC対応
RoHS対応
RoHS対応
