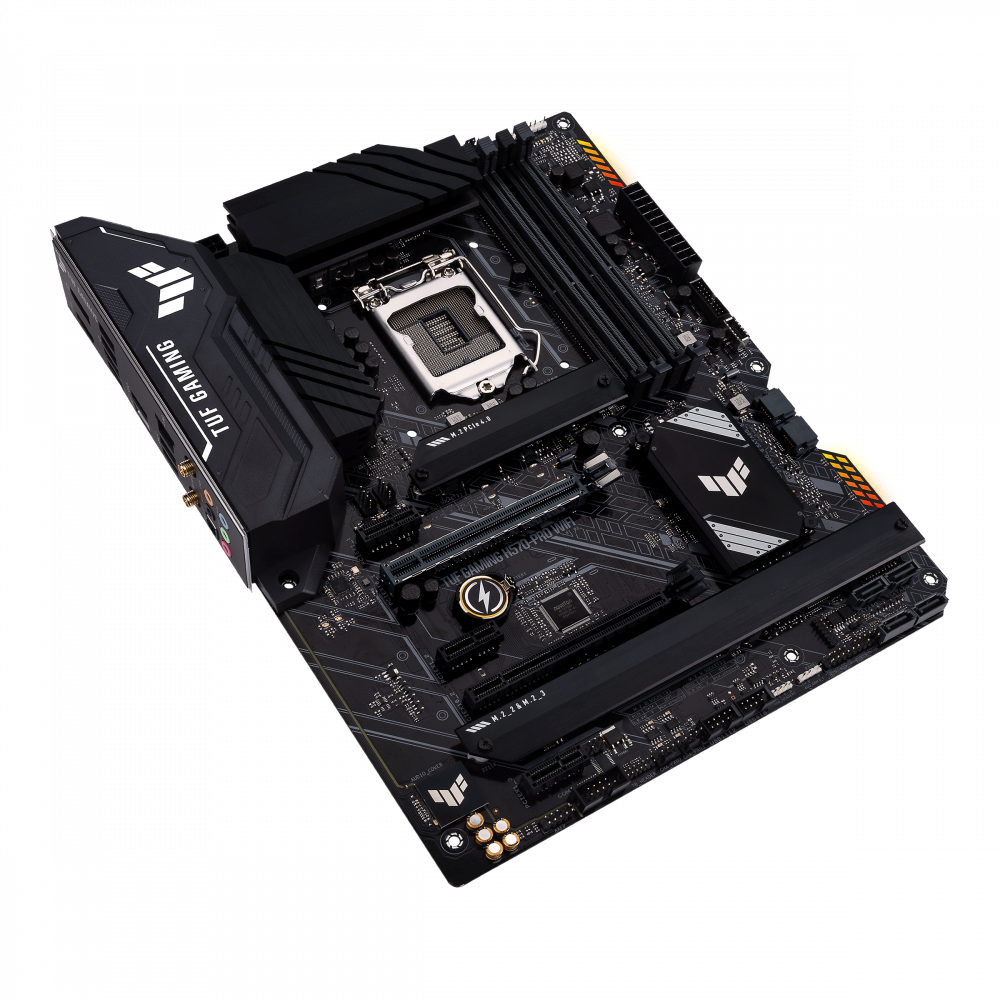

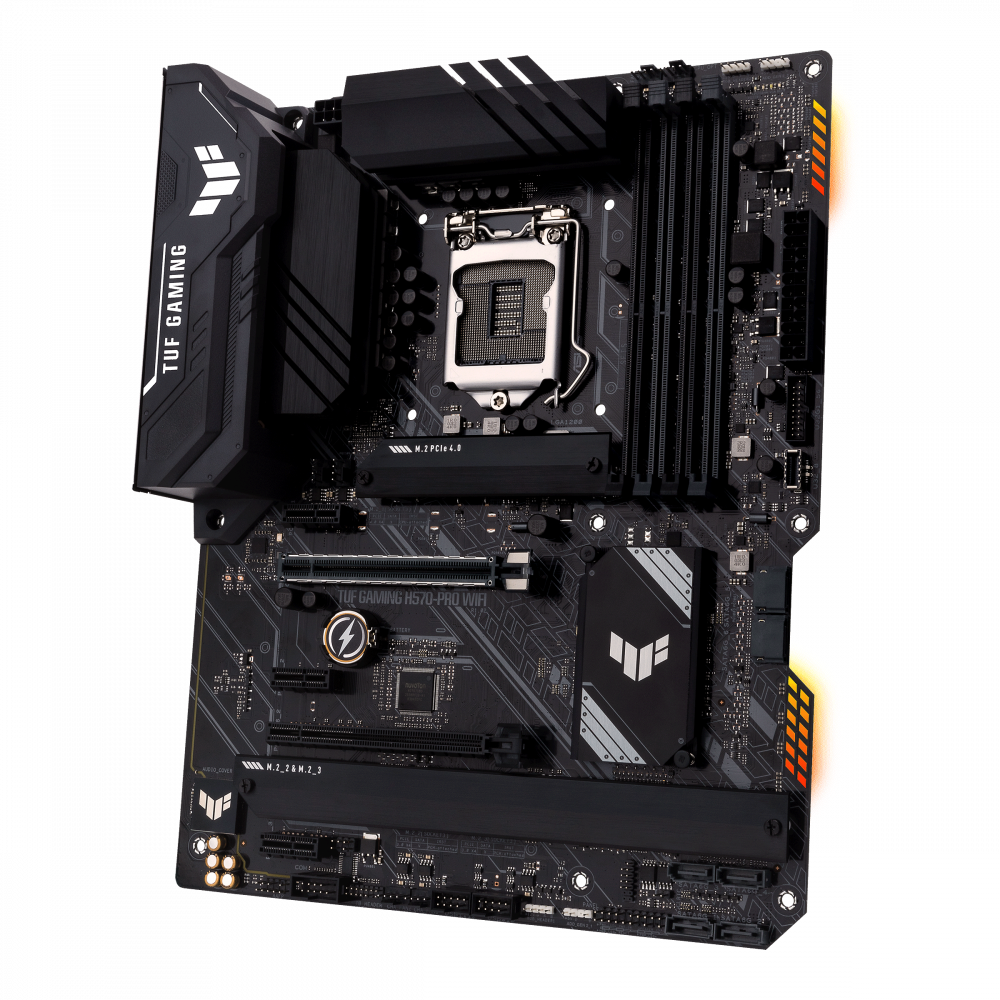

TUF GAMING H570-PRO - Intel® H570搭載LGA 1200 ソケット対応ATXマザーボード

基本仕様

対応CPU

第11世代Intel®Core™プロセッサーおよび第10世代Intel®Core™、Pentium®Gold、Celeron®プロセッサー用のIntel®SocketLGA1200
Intel®14nmCPUをサポート
インテル®ターボブーストテクノロジー2.0およびインテル®ターボブーストマックステクノロジー3.0をサポート**
* CPUサポートリストについては、www.asus.comを参照してください。
**インテル®ターボブーストマックステクノロジー3.0のサポートは、CPUの種類によって異なります。

搭載チップセット

インテル®H570チップセット

メインメモリー

DDR4 5000（OC）/ 4800（OC）/ 4600（OC）/ 4400（OC）/ 4266（OC）/ 4000（OC）/ 3733（OC）/ 3600（OC）/ 3466（OC）/ 3333（OC） / 3200/2933/2800/2666/2400/2133 MHz非ECC、非バッファメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリープロファイル（XMP）をサポート
OptiMem II
*第11世代インテル®プロセッサーは、3200/2933/2800/2666/2400/2133をネイティブにサポートします。
*第10世代Intel®Core™i7 / i9プロセッサーは、2933/2800/2666/2400/2133をネイティブにサポートし、その他のプロセッサーはDDR42666MHzの最大転送速度で動作します。
*メモリQVL（認定ベンダーリスト）についてはwww.asus.comを参照してください。メモリ周波数のサポートは、CPUの種類によって異なります。

グラフィックス機能

※グラフィック仕様はCPUの種類によって異なる場合があります。
**インテル®11番目および10番目のプロセッサーは、最大でDisplayPort1.4をサポートします。 4096 x 2304 @ 60Hzの解像度。更新については、www.intel.comを参照してください。
***インテル®11番目のプロセッサーのみ、最大でHDMI™2.0をサポートします。 4K @ 60Hzの解像度、その他は最大でHDMI™1.4のみをサポートします。 4K @ 30Hzの解像度。更新については、www.intel.comを参照してください。

拡張スロット

インテル®第11世代*第10世代プロセッサー
1 x PCIe 4.0 / 3.0x16スロット*
-インテル®11番目のプロセッサーはPCIe4.0x16をサポートします
-インテル®10番目のプロセッサーはPCIe3.0x16をサポートします
インテル®H570チップセット
1 x PCIe 3.0 x16スロット（x4モードをサポート）
3 x PCIe 3.0x1スロット
* PCH接続PCIeスロットのRSTPCIeストレージ再マッピングを有効にして、インテル®Optaneメモリーをアクティブにします。

ストレージ機能

Totalは、3 xM.2スロットと6x SATA 6Gb / sポートをサポートします
インテル®第11世代プロセッサー
M.2_1スロット（キーM）、タイプ2242/2260/2280
-インテル®第11世代プロセッサーのみがPCIe4.0x4モードをサポートします。このスロットは他のCPUでは無効になります
インテル®H570チップセット
M.2_2スロット（キーM）、タイプ2242/2260/2280/22110（PCIe 3.0 x4およびSATAモードをサポート）***
M.2_3スロット（キーM）、タイプ2242/2260/2280（PCIe 3.0 x4モードをサポート）
6 x SATA 6Gb / sポート
*インテル®ラピッドストレージテクノロジーのPCIeモードSSDのRAID機能は、1。CPU接続スロットとPCH接続スロットの両方にインストールされたインテル®SSD、または2.PCH接続スロットにインストールされたその他のサードパーティSSDのいずれかで使用できます。
**インテル®Optane™メモリー（ハイブリッドストレージデバイス）を有効にするには、インテル®ラピッドストレージテクノロジーを使用してPCH接続スロットにインストールする必要があります。
*** M.2_2はSATA6G_2と帯域幅を共有します。 M.2_2がSATAモードを実行すると、SATA6G_2は無効になります。

Wi-Fi

インテル®Wi-Fi6
2x2 Wi-Fi 6（802.11 a / b / g / n / ac / ax）
2.4 / 5GHz周波数帯をサポート

Bluetooth®

Bluetoothv5.0以降

USB機能

背面USB：合計8ポート
1 x USB 3.2 Gen 2x2ポート（1xUSBType-C®）
2 x USB 3.2 Gen 2ポート（2 x Type-A）
1 x USB 3.2 Gen 1ポート（1 x Type-A）
4 x USB 2.0ポート（4 x Type-A）
フロントUSB：合計7ポート
1 x USB 3.2 Gen 1コネクタ（USBType-C®をサポート）
1 x USB 3.2 Gen 1ヘッダーは、追加の2つのUSB 3.2 Gen1ポートをサポートします
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします

オーディオ機能

Realtek ALC S1200A7.1サラウンドサウンドハイデフィニションオーディオCODEC *
-サポート：ジャック検出、マルチストリーミング、フロントパネルジャックリタスク
-最大24ビット/ 192kHzの再生をサポート
オーディオ機能
-オーディオシールド
-リアオプティカルS / PDIF出力ポート
-プレミアム日本のオーディオコンデンサ
-専用オーディオPCBレイヤー
-オーディオカバー

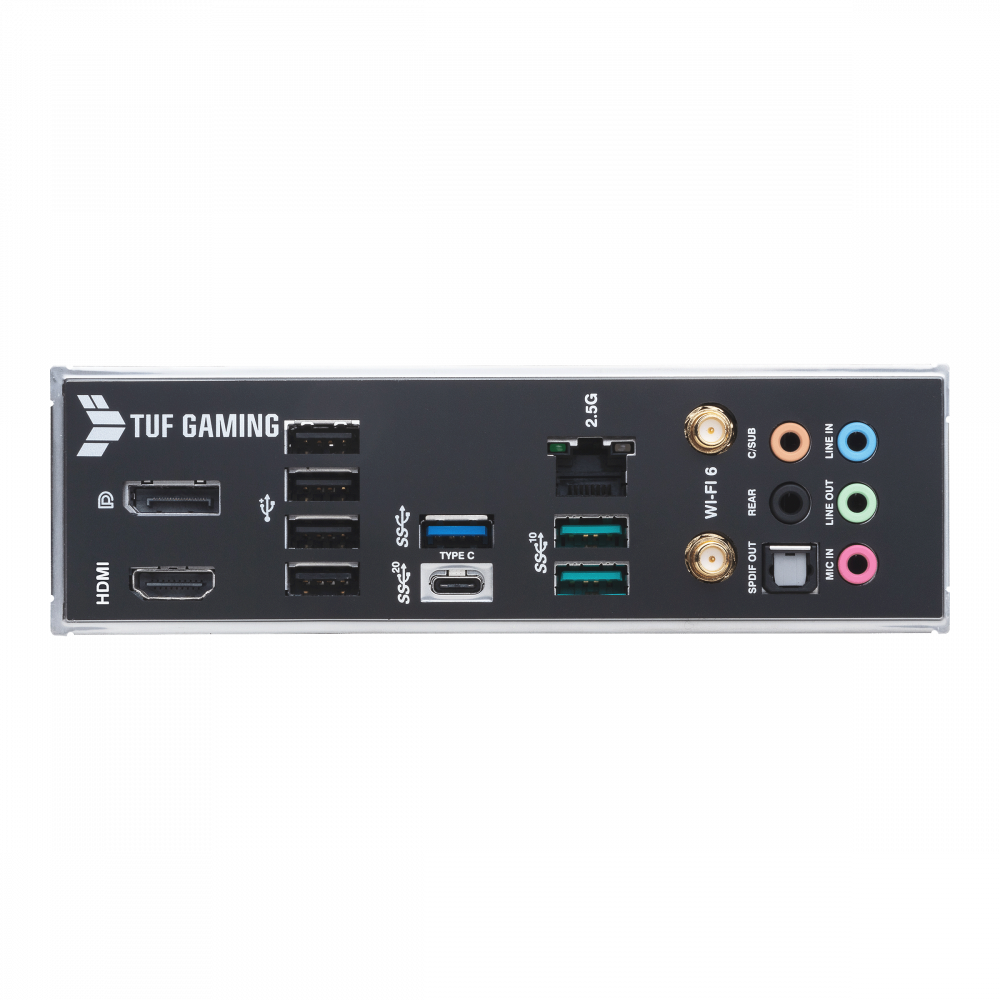

背面インターフェース

1 x USB 3.2 Gen 2x2ポート（1xUSBType-C®）
2 x USB 3.2 Gen 2ポート（2 x Type-A）
1 x USB 3.2 Gen 1ポート（1 x Type-A）
4 x USB 2.0ポート（4 x Type-A）
1 x DisplayPort
1xHDMI™ポート
1 x ASUSWi-Fiモジュール
1 x Realtek2.5Gbイーサネットポート
5xオーディオジャック
1xオプティカルS / PDIF出力ポート

特別な機能

ASUSTUF保護
--DIGI + VRM（-DrMOSを使用したデジタル電源設計）
-強化されたDRAM過電流保護
-TUF LANGuard
-過電圧保護
ASUS Q-Design
-M.2Q-Latch
-Q-DIMM
-Q-LED（CPU [赤]、DRAM [黄色]、VGA [白]、ブートデバイス[黄緑]）
-Qスロット
ASUSサーマルソリューション
-M.2ヒートシンク
-VRMヒートシンクの設計
ASUS EZ DIY
-ProCool
-事前に取り付けられたI / Oシールド
-SafeSlot
AURA同期
-AURARGBヘッダー
-アドレス指定可能なGen2RGBヘッダー

Software Features

ASUS専用ソフトウェア
アーマリークレート
-AURAクリエーター
-AURA Sync
-双方向AIノイズキャンセル
AIスイート3
-パフォーマンスと省電力ユーティリティ
TurboV EVO
EPU
DIGI + VRM
ファンXpert4
-EZアップデート
TUFゲーミングCPU-Z
AI充電器
ASUS Turbo LAN
DAEMON Tools
ゲーム用ヘッドセット用のDTSカスタム
MyASUS
ノートンアンチウイルスソフトウェア（無料試用版）
WinRAR
UEFI BIOS
ASUS EZ DIY
-ASUS CrashFree BIOS 3
-ASUS EZ Flash 3
-ASUS UEFI BIOSEZモード

BIOS機能

192（128 + 64）MbフラッシュROM、UEFI AMI BIOS

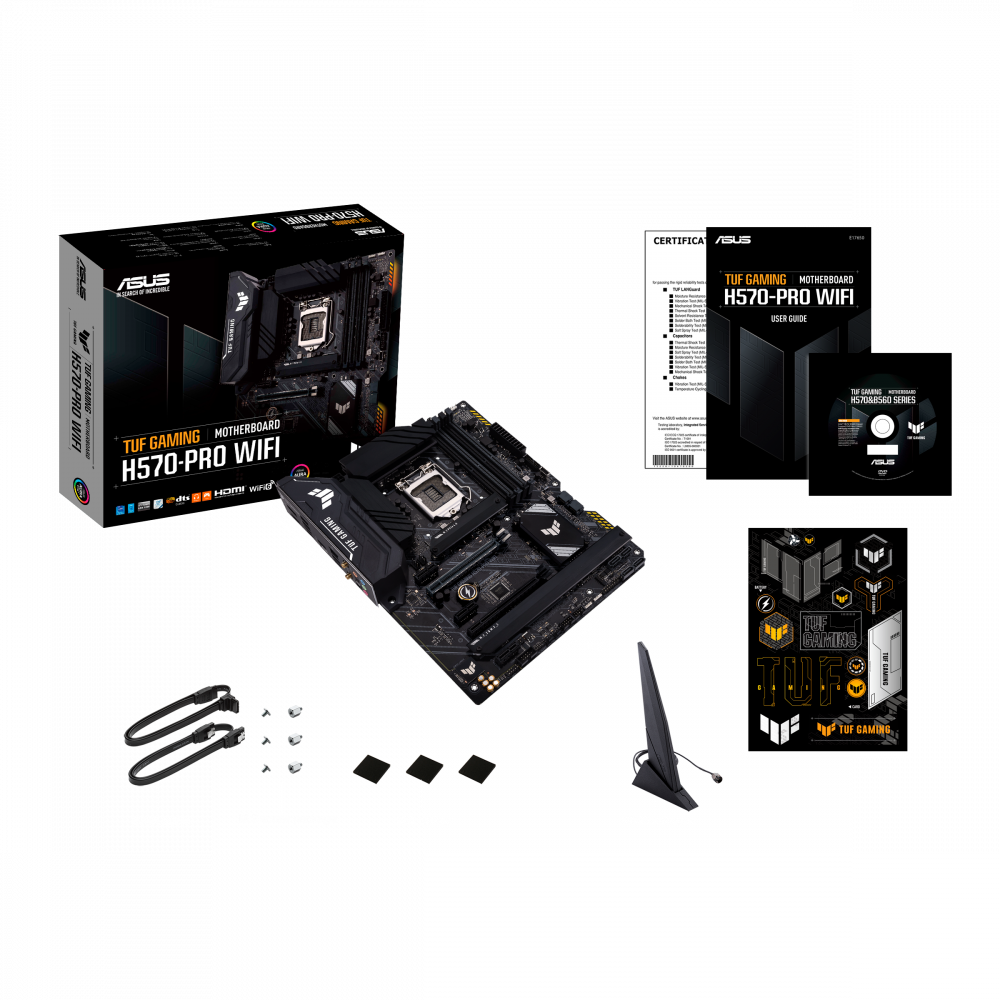

主な付属品

ケーブル
2 x SATA 6Gb / sケーブル
その他
1 x ASUSWi-Fi可動アンテナ
2 xM.2ラバーパッケージ
2 x M.2SSDネジパッケージ
1 xTUFゲーミングステッカー
インストールメディア
1xサポートDVD
ドキュメンテーション
1 xTUF認定カード
1xユーザーマニュアル

OS

Windows 10 64ビット

フォームファクター（サイズW×D）

ATX
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

パッケージサイズ

幅(W)

27.3cm

奥行(D)

6.8cm

高さ(H)

33.8cm

重量

1.2kg

法令関連

電気用品安全(PSE)

対象外

電波法(TELEC認証)

対象外

RoHS対応

RoHS対応
