TUF GAMING B560-PLUS WIFI - Intel B560チップセット搭載のATXマザーボード

  • 仕様
  • SNSでシェアする

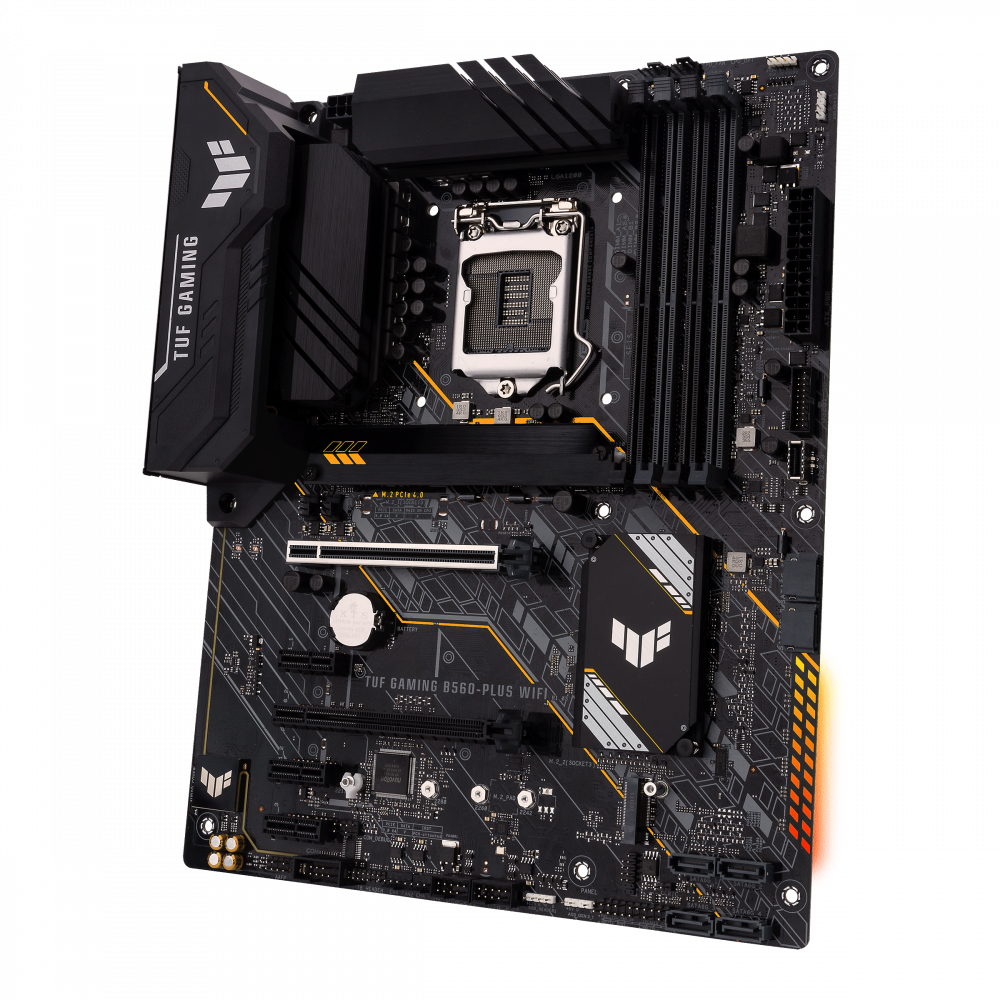

TUF GAMING B560-PLUS WIFI

Intel® B560(LGA 1200)ATXマザーボード、8 + 1 DrMOSパワーステージ、PCIe 4.0サポート、DDR4 5000(OC)、フレキシブルヒートシンク付きデュアルM.2スロット、HDMI 2.0、DisplayPort 1.4、SATA 6Gbps、2.5Gbイーサネット、フロントUSB Type-C®、USB 3.2 Gen2 Type-C®、Thunderbolt™4サポート、Aura SyncRGB照明

メーカー型番
90MB1740-M0JAY0
TEKWIND型番
ASU-TUF/GAMING/B560-PLUS/WIFI
JAN/UPC
0195553131230
TUF GAMING B560-PLUS WIFIの主な特長
  • インテル® LGA1200ソケット:第10世代および第11世代インテル®Core™プロセッサーに対応
  • 強化された電源ソリューション:8+1 DrMOS電源ステージ、6層PCB、ProCoolソケット、軍用グレードのTUFコンポーネント、および最大の耐久性を実現するDigi + VRM
  • 包括的な冷却:VRMヒートシンク、PCHファンレスヒートシンク、Flexible M.2ヒートシンク、ハイブリッドファンヘッダー、Fan Xpert 4 ユーティリティ
  • 次世代接続:PCIe 4.0 M.2、USB 3.2 Gen 2 Type-AおよびType-C、フロントUSB 3.2 Gen1Type-C®、Thunderbolt 4 サポート
  • オンラインゲーム用:Intel Wi-Fi 6、Realtek 2.5Gbイーサネット、TUF LANGuard、およびTurboLAN テクノロジー
  • 双方向AIノイズキャンセリング:ゲームやビデオ会議での非常にクリアな通信のために、マイクとオーディオ出力からのバックグラウンドノイズを低減

製品仕様

基本仕様

対応CPU
第11世代Intel®Core™プロセッサーおよび第10世代Intel®Core™、Pentium®Gold、Celeron®プロセッサー用のIntel®SocketLGA1200
搭載チップセット
Intel® B560 Chipset
メインメモリー
DDR4 5000(OC)/ 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4000(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3333(OC) / 3200/2933/2800/2666/2400/2133 MHz非ECC、非バッファメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリープロファイル(XMP)をサポート
OptiMem II
*第10世代Intel®Core™i7 / i9プロセッサーは、2933/2800/2666/2400/2133をネイティブにサポートし、その他のプロセッサーはDDR42666MHzの最大転送速度で動作します。
*第11世代インテル®プロセッサーは、3200/2933/2800/2666/2400/2133をネイティブにサポートします。
*メモリQVL(認定ベンダーリスト)についてはwww.asus.comを参照してください。メモリ周波数のサポートは、CPUの種類によって異なります。
グラフィックス機能
※グラフィック仕様はCPUの種類によって異なる場合があります。
**インテル®11番目および10番目のプロセッサーは、最大でDisplayPort1.4をサポートします。 4096 x 2304 @ 60Hzの解像度。更新については、www.intel.comを参照してください。
***インテル®11thプロセッサーのみがHDMI™2.0をサポートします。 4K @ 60Hzの解像度、その他は最大でHDMI™1.4のみをサポートします。 4K @ 30Hzの解像度。更新については、www.intel.comを参照してください。
拡張スロット
インテル®第11世代および第10世代プロセッサー*
1 x PCIe 4.0 / 3.0x16スロット**
-インテル®11番目のプロセッサーはPCIe4.0x16をサポートします
-インテル®10thプロセッサーはPCIe3.0x16をサポートします
インテル®B560チップセット
1 x PCIe 3.0 x16スロット(x4モードをサポート)*
3 x PCIe 3.0x1スロット
* PCH接続PCIeスロットのRSTPCIeストレージ再マッピングを有効にして、インテル®Optaneメモリーをアクティブにします。
ストレージ機能
2 xM.2スロットと6x SATA 6Gb / sポートをサポート
インテル®第11世代プロセッサー
M.2_1スロット(キーM)、タイプ2242/2260/2280/22110
-Intel®11thプロセッサのみがPCIe4.0x4モードをサポートします。このスロットは他のCPUでは無効になります
インテル®B560チップセット
M.2_2スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 3.0 x4およびSATAモードをサポート)*
6 x SATA 6Gb / sポート
インテル®Optane™メモリー(ハイブリッドストレージデバイス)を有効にするには、インテル®ラピッドストレージテクノロジーを使用してPCH接続スロットにインストールする必要があります。
* M.2_2スロットはSATA_2と帯域幅を共有します。M.2_2スロットがSATAモードで動作している場合、SATA_2は無効になります。
LAN機能
1 x Realtek2.5Gbイーサネット
Wi-Fi
インテル®Wi-Fi6
2x2 Wi-Fi 6(802.11 a / b / g / n / ac / ax)
Bluetooth®
2.4 / 5GHz周波数帯をサポート
Bluetoothv5.0以降
オーディオ機能
Realtek ALC8977.1サラウンドサウンドハイデフィニションオーディオCODEC *
-サポート:ジャック検出、マルチストリーミング、フロントパネルジャックリタスク
-最大24ビット/ 192kHzの再生をサポートします」
オーディオ機能
-オーディオシールド
-リアオプティカルS / PDIF出力ポート
-プレミアム日本のオーディオコンデンサ
-専用オーディオPCBレイヤー
USB機能
背面USB:合計8ポート
2 x USB 3.2 Gen 2ポート(2 x Type-A)
3 x USB 3.2 Gen 1ポート(2 x Type-A +1xType-C®)
3 x USB 2.0ポート(3 x Type-A)
フロントUSB:合計7ポート
1 x USB 3.2 Gen Gen 1コネクタ(USBType-C®をサポート)
1 x USB 3.2 Gen 1ヘッダーは、追加の2つのUSB 3.2 Gen1ポートをサポートします
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
特別な機能
ASUSTUF保護
-Dr.MOSによるデジタル電源設計
-強化されたDRAM過電流保護
-ESDガード
-TUF LANGuard
-過電圧保護
-SafeSlot Core +
-ステンレススチールバックI / O
ASUS Q-Design
-M.2Q-Latch
-Q-DIMM
-Q-LED(CPU [赤]、DRAM [黄色]、VGA [白]、ブートデバイス[黄緑])
-Qスロット
ASUSサーマルソリューション
-M.2ヒートシンク
-VRMヒートシンクの設計
ASUS EZ DIY
-ProCool
-事前に取り付けられたI / Oシールド
AURA同期
-AURARGBヘッダー
-アドレス指定可能なGen2RGBヘッダー
Software Features
ASUS専用ソフトウェア
アーマリークレート
-AURAクリエーター
-AURA Sync
-双方向AIノイズキャンセル
AIスイート3
-パフォーマンスと省電力ユーティリティ
TurboV EVO
EPU
Digi + VRM
ファンXpert4
-EZアップデート
TUFゲーミングCPU-Z
AI充電器
ASUS Turbo LAN
DAEMON Tools
ゲーム用ヘッドセット用のDTSカスタム
MyAsus
ノートンアンチウイルスソフトウェア(無料試用版)
WinRAR
UEFI BIOS
ASUS EZ DIY
-ASUS CrashFree BIOS 3
-ASUS EZ Flash 3
-ASUS UEFI BIOSEZモード

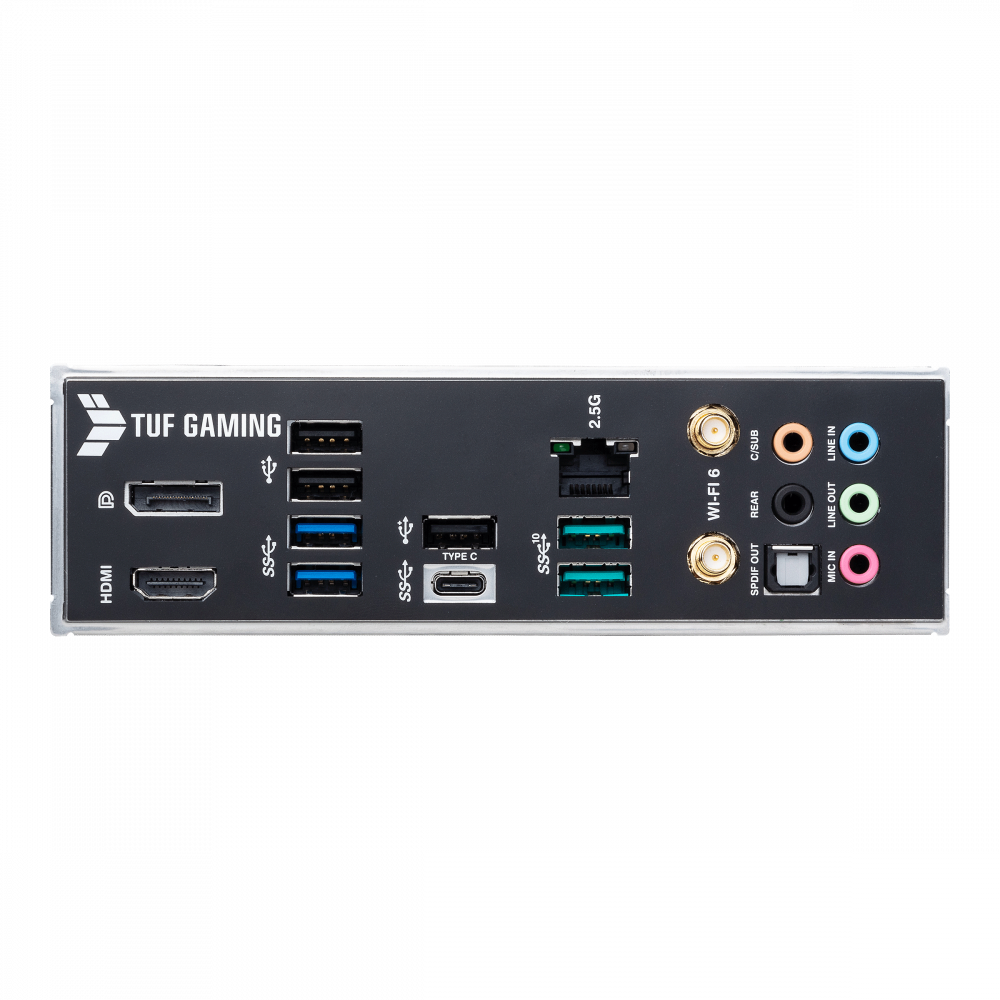

背面インターフェース
2 x USB 3.2 Gen 2ポート(2 x Type-A)
3 x USB 3.2 Gen 1ポート(2 x Type-A +1xType-C®)
3 x USB 2.0ポート(3 x Type-A)
1 x DisplayPort
1xHDMI™ポート
1 x ASUSWi-Fiモジュール
1 x Realtek2.5Gbイーサネットポート
5xオーディオジャック
1xオプティカルS / PDIF出力ポート
基板上インターフェース
1 x Thunderbolt4ヘッダー
ファンと冷却関連
1 x4ピンCPUファンヘッダー
1 x4ピンCPUOPTファンヘッダー
1 x4ピンAIOポンプヘッダー
3 x4ピンシャーシファンヘッダー
電力関連
1 x24ピン主電源コネクタ
1 x8ピン+ 12V電源コネクタ
ストレージ関連
2 x M.2スロット(キーM)
6 x SATA 6Gb / sポート
USB
1 x USB 3.2 Gen Gen 1コネクタ(USBType-C®をサポート)
1 x USB 3.2 Gen 1ヘッダーは、追加の2つのUSB 3.2 Gen1ポートをサポートします
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
その他
2 xAURAアドレス指定可能なGen2ヘッダー
2 x AURARGBヘッダー
1xクリアCMOSヘッダー
1 xCOMポートヘッダー
1 xフロントパネルオーディオヘッダー(AAFP)
シャーシ侵入機能を備えた1x20-3ピンシステムパネルヘッダー
1xThunderbolt™ヘッダー
主な付属品
ケーブル
2 x SATA 6Gb / sケーブル
その他

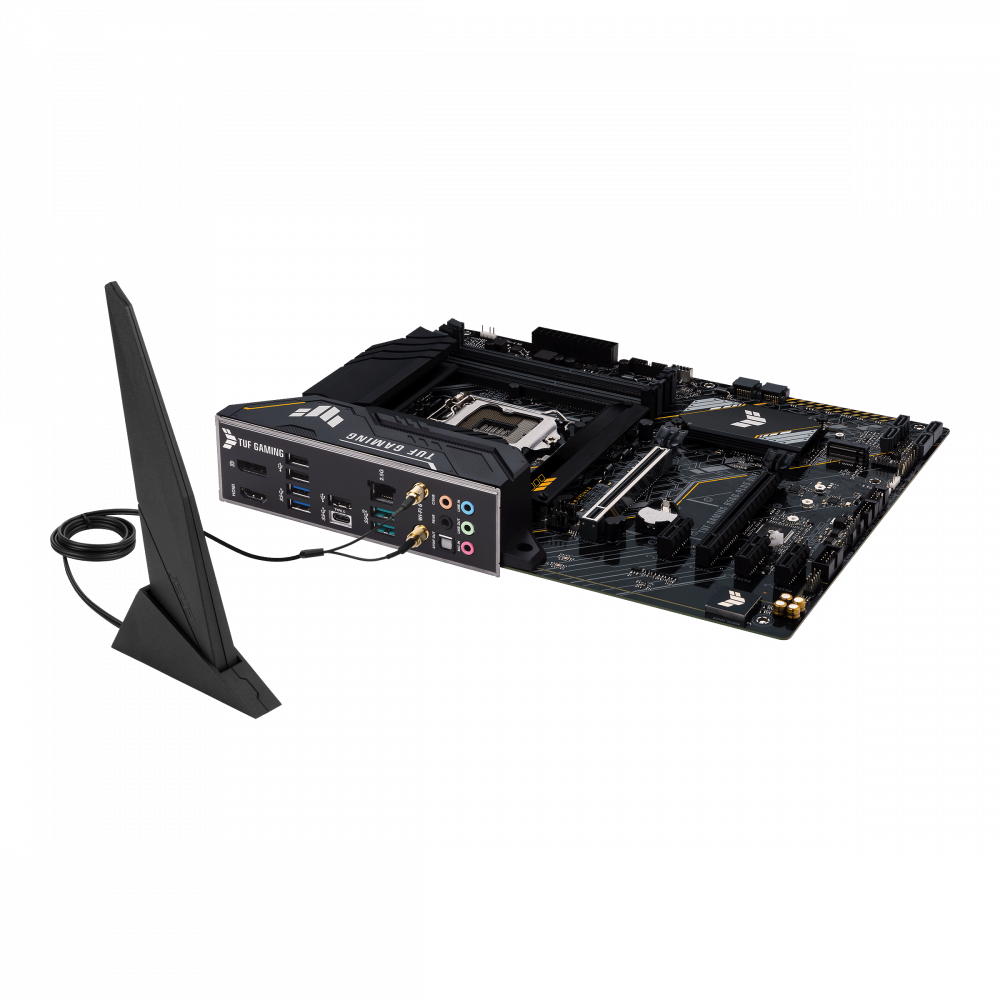

1 x ASUSWi-Fi可動アンテナ
1 xM.2ラバーパッケージ
1 x M.2SSDネジパッケージ
1 xTUFゲーミングステッカー
インストールメディア
1xサポートDVD
ドキュメンテーション
1 xTUF認定カード
1xユーザーマニュアル
BIOS機能
128 MbフラッシュROM、UEFI AMI BIOS
管理機能
WOL by PME, PXE
OS
Windows 10 64ビット
フォームファクター(サイズW×D)
ATX
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
TELEC対応
RoHS対応
RoHS対応
