PRIME B560M-A - インテル®B560搭載 microATXマザーボード

  • 仕様
  • SNSでシェアする

PRIME B560M-A

Intel® B560(LGA 1200)、PCIe 4.0、M.2スロット×2、8パワーステージ、Intel® 1 Gbイーサネット、DisplayPort、デュアルHDMI、リアUSB 3.2 Gen2 Type-C®、Wi-Fi用V-M.2 Key Eスロット 、Aura Sync、Addressable RGB、mATXマザーボード

メーカー型番
90MB17A0-M0JAY0
TEKWIND型番
ASU-PRIME/B560M-A
JAN/UPC
0195553130370
PRIME B560M-Aの主な特長
  • Intel® LGA 1200ソケット:第11世代Intel® Core™ プロセッサーに対応
  • 強化されたパワーソリューション:8つのパワーステージ、合金チョークと耐久性のあるコンデンサで安定した電源供給を実現
  • 包括的な冷却:強力なVRM用ヒートシンク、フレキシブルなM.2用ヒートシンク、PCH用ヒートシンク、ハイブリッドファンヘッダー、Fan Xpert 2+を搭載
  • メモリオーバークロック:最大5000MHzまでのメモリオーバークロックをサポート
  • ASUS OptiMem II:クロストークを大幅に低減する丁寧な配線、シグナルインテグリティを維持してメモリの安定性を向上
  • 超高速な接続性:PCIe 4.0、Intel® 1 Gb Ethernet、背面USB 3.2 Gen 2 (Type-A &Type-C®)、Wi-Fi用V-M.2 Key Eスロット搭載

製品仕様

基本仕様

対応CPU
第11世代Intel®Core™プロセッサーおよび第10世代Intel®Core™、Pentium®Gold、Celeron®プロセッサー用のIntel®SocketLGA1200
Intel®14nmCPUをサポート

インテル®ターボブーストテクノロジー2.0およびインテル®ターボブーストマックステクノロジー3.0をサポート**

* CPUサポートリストについては、www.asus.comを参照してください。

**インテル®ターボブーストマックステクノロジー3.0のサポートは、CPUの種類によって異なります。
搭載チップセット
インテル®B560チップセット
メインメモリー
DDR4 5000(OC)/ 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4000(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3333(OC) / 3200/2933/2800/2666/2400/2133 MHz非ECC、非バッファメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリープロファイル(XMP)をサポート
OptiMem II
*第10世代Intel®Core™i7 / i9プロセッサーは、2933/2800/2666/2400/2133をネイティブにサポートし、その他のプロセッサーはDDR42666MHzの最大転送速度で動作します。
*第11世代インテル®プロセッサーは、3200/2933/2800/2666/2400/2133をネイティブにサポートします。
*メモリQVL(認定ベンダーリスト)についてはwww.asus.comを参照してください。メモリ周波数のサポートは、CPUの種類によって異なります。
グラフィックス機能
1xHDMI™2.0 **
※グラフィック仕様はCPUの種類によって異なる場合があります。
**インテル®第11世代*第10世代プロセッサーは、最大でDisplayPort1.4をサポートします。 4096 x 2304 @ 60Hzの解像度。更新については、www.intel.comを参照してください。
***インテル®第11世代プロセッサーのみがHDMI™2.0をサポートします。 4K @ 60Hzの解像度、その他は最大でHDMI™1.4のみをサポートします。 4K @ 30Hzの解像度。更新については、www.intel.comを参照してください。
拡張スロット
インテル®第11世代および第10世代プロセッサー
1 x PCIe 4.0 / 3.0x16スロット*
-インテル®第11世代プロセッサーはPCIe4.0x16をサポートします
-インテル®第10世代プロセッサーはPCIe3.0x16をサポートします
インテル®B560チップセット
1 x PCIe 3.0 x16スロット(x4モードをサポート)*
1 x PCIe 3.0x1スロット
* PCH接続PCIeスロットのRSTPCIeストレージ再マッピングを有効にして、インテル®Optaneメモリーをアクティブにします。
ストレージ機能
2 xM.2スロットと6x SATA 6Gb / sポートをサポート
インテル®第11世代プロセッサー
M.2_1スロット(キーM)、タイプ2242/2260/2280
-インテル®第11世代プロセッサーのみがPCIe4.0x4モードをサポートします。このスロットは他のCPUでは無効になります
インテル®B560チップセット
M.2_2スロット(キーM)、タイプ2242/2260/2280(PCIe 3.0 x4 * SATAモードをサポート)*
6 x SATA 6Gb / sポート
* M.2_2スロットはSATA_2と帯域幅を共有します。M.2_2スロットがSATAモードで動作している場合、SATA_2は無効になります。
LAN機能
1 x Intel® I219-V 1Gb Ethernet
ASUS LANGuard
Wi-Fi
V-M.2スロットのみ(Key E、CNVi、PCIe)*
※Wi-Fiモジュールと縦型M.2KeyEブラケットセットは別売りです
オーディオ機能
-サポート:ジャック検出、マルチストリーミング、フロントパネルジャックリタスク
-最大24ビット/ 192kHzの再生をサポート
オーディオ機能
-オーディオシールド
-プレミアム日本のオーディオコンデンサ
-専用オーディオPCBレイヤー
** 7.1サラウンドサウンドオーディオ出力をサポートするには、フロントパネルにHDオーディオモジュールを備えたシャーシが必要です。
USB機能
リアUSB:合計6ポート
2 x USB 3.2 Gen 2ポート(1 x Type-A + 1xUSBType-C®)
4 x USB 2.0ポート(4 x Type-A)
フロントUSB:合計7ポート
2 x USB 3.2 Gen1ヘッダーサポート追加の4USB 3.2 Gen1ポート
1 x USB2.0ヘッダーは追加の2つのUSB2.0ポートをサポートします
1 x USB2.0ヘッダーは追加の1USB2.0ポートをサポートします
特別な機能
ASUS5XプロテクションIII
-DIGI + VRM
-強化されたDRAM過電流保護
-ESDガード
-LANGuard
-過電圧保護
-SafeSlot Core +
-ステンレススチールバックI / O
ASUS Q-Design
-Q-DIMM
-Q-LED(CPU [赤]、DRAM [黄色]、VGA [白]、ブートデバイス[黄緑])
-Qスロット
ASUSサーマルソリューション
-柔軟なM.2ヒートシンク
-VRMヒートシンクの設計
AURA同期
-AURARGBヘッダー
-アドレス指定可能なGen2RGBヘッダー
Software Features
ASUS専用ソフトウェア
アーマリークレート
-AURAクリエーター
-AURA Sync
AIスイート3
-パフォーマンスと省電力ユーティリティ
TurboV EVO
EPU
Digi + VRM
ファンXpert2 +
-EZアップデート
ASUS CPU-Z
AI充電器
DAEMON Tools
ノートンアンチウイルスソフトウェア(無料試用版)
WinRAR
UEFI BIOS
ASUS EZ DIY
-ASUS CrashFree BIOS 3
-ASUS EZ Flash 3
-ASUS UEFI BIOSEZモード

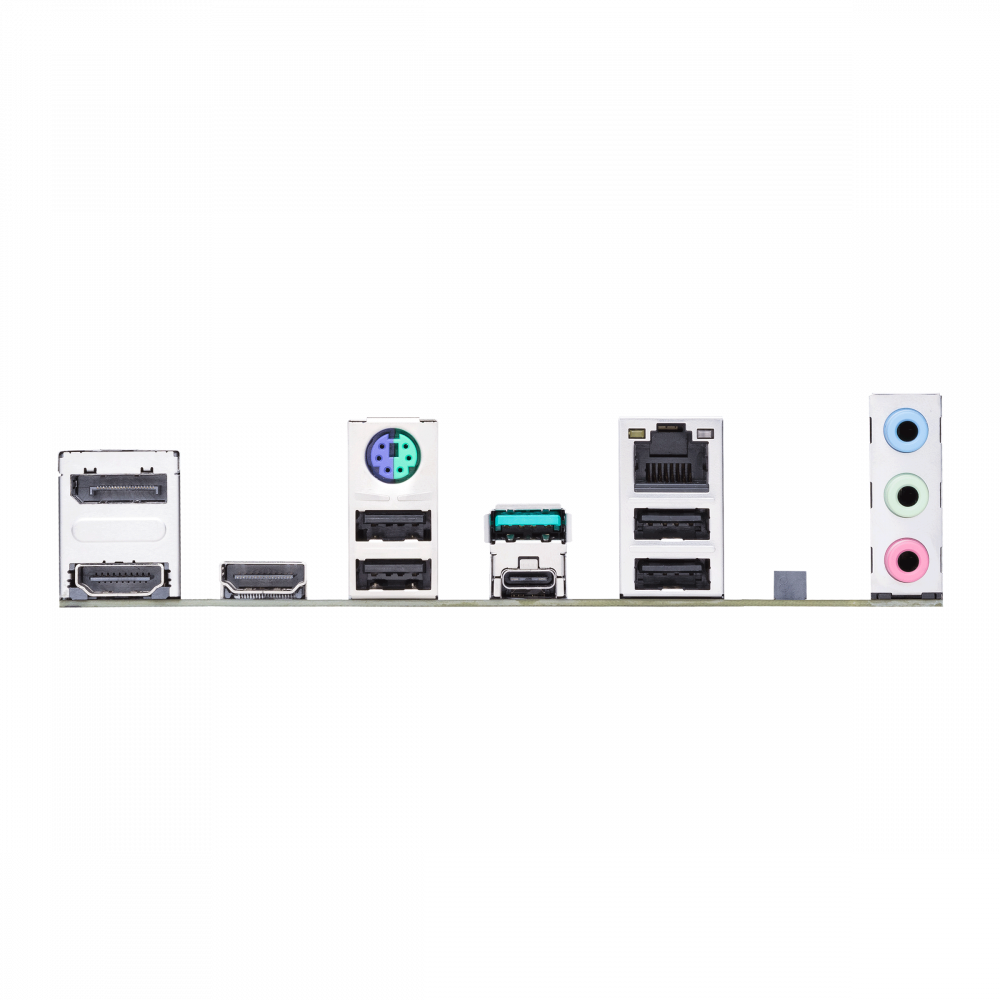

背面インターフェース
2 x USB 3.2 Gen 2ポート(1 x Type-A、1xUSBType-C®)
4 x USB 2.0ポート(4 x Type-A)
1 x DisplayPort
2xHDMI™ポート
1xIntel®I219-V1Gbイーサネットポート
1 x V-M.2スロット(キーE)
3xオーディオジャック
1 x PS / 2キーボード/マウスコンボポート
基板上インターフェース
ファンと冷却関連
1 x4ピンCPUファンヘッダー
1 x4ピンCPUOPTファンヘッダー
2 x4ピンシャーシファンヘッダー
電力関連
1 x24ピン主電源コネクタ
1 x8ピン+ 12V電源コネクタ
ストレージ関連
2 x M.2スロット(キーM)
6 x SATA 6Gb / sポート
USB
2 x USB 3.2 Gen1ヘッダーは追加の4つのUSB3.2Gen1ポートをサポートします
1 x USB2.0ヘッダーは追加の2つのUSB2.0ポートをサポートします
1 x USB2.0ヘッダーは追加の1USB2.0ポートをサポートします
その他
2 xAURAアドレス指定可能なGen2ヘッダー
2 x AURARGBヘッダー
1xクリアCMOSヘッダー
1 xCOMポートヘッダー
1 xフロントパネルオーディオヘッダー(AAFP)
1 xLPTヘッダー
1 x S / PDIF出力ヘッダー
1 x SPI TPMヘッダー(14-1ピン)
シャーシ侵入機能を備えた1x20-3ピンシステムパネルヘッダー
主な付属品
ケーブル
2 x SATA 6Gb / sケーブル
その他
1 xM.2ラバーパッケージ
1 x M.2SSDネジパッケージ
1x垂直M.2キーEブラケットセット
インストールメディア
1xサポートDVD
ドキュメンテーション
1xユーザーマニュアル
BIOS機能
128 MbフラッシュROM、UEFI AMI BIOS
管理機能
WOL by PME, PXE
OS
Windows 10 64bit
フォームファクター(サイズW×D)
microATX
24.4cm×23.4cm

パッケージサイズ

幅(W)
27cm
奥行(D)
5.2cm
高さ(H)
26cm
重量
1kg

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
