PRIME H570M-PLUS - Intel® H570 Chipset搭載 microATX マザーボード

  • 仕様
  • SNSでシェアする

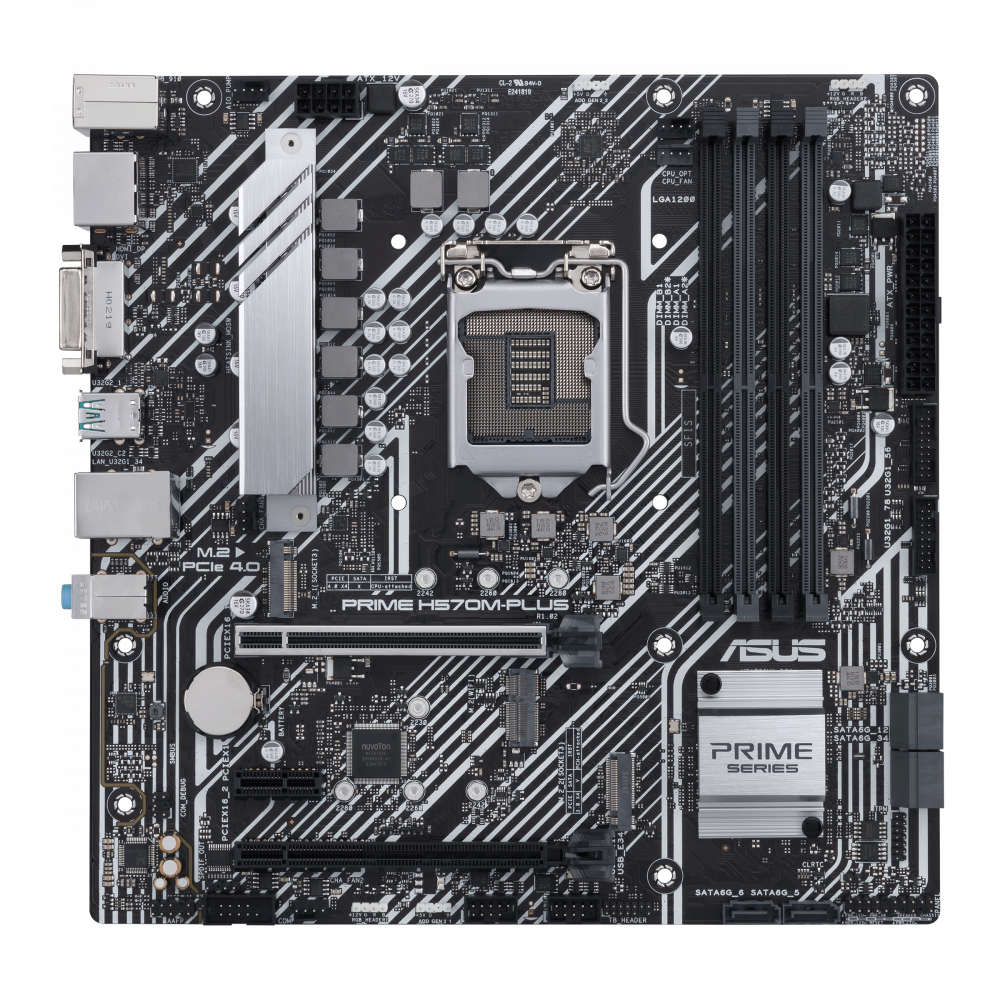

PRIME H570M-PLUS

Intel® H570 (LGA 1200) マイクロATXマザーボード、PCIe® 4.0、8電源ステージ、DisplayPort™、HDMI®、DVI、SATA 6 Gbps、USB 3.2 Gen2 Type-C®、Intel® 1 Gbイーサネット、Thunderbolt™ 4ヘッダーサポート、Aura Sync RGBライティング搭載

メーカー型番
90MB16W0-M0JAY0
TEKWIND型番
ASU-PRIME/H570M-PLUS
JAN/UPC
0195553127004
PRIME H570M-PLUSの主な特長
  • Intel® LGA 1200 ソケット。第11世代および第10世代Intel® Core™ プロセッサーに対応
  • 強化されたパワーソリューション:8つのパワーステージ、合金チョークと耐久性のあるコンデンサで安定した電源供給を実現
  • 包括的な冷却:VRM用ヒートシンク、PCH用ヒートシンク、ハイブリッドファンヘッダー、Fan Xpert 2+搭載
  • ASUS OptiMem: 信号の整合性を向上するトレースとビアの慎重なルーティングによりメモリの安定性を強化
  • 超高速な接続性:PCIe® 4.0、デュアルM.2、Intel® 1Gbイーサネット、USB 3.2 Gen2
  • Type-C®およびThunderbolt™ 4ヘッダー対応

製品仕様

基本仕様

対応CPU
第11世代Intel®Core™プロセッサーおよび第10世代Intel®Core™、Pentium®Gold、Celeron®プロセッサー用のIntel®SocketLGA1200

Intel®14nmCPUをサポート

インテル®ターボブーストテクノロジー2.0およびインテル®ターボブーストマックステクノロジー3.0をサポート**

* CPUサポートリストについては、www.asus.comを参照してください。

**インテル®ターボブーストマックステクノロジー3.0のサポートは、CPUの種類によって異なります。
搭載チップセット
Intel® H570 Chipset
メインメモリー
DDR4 4600(OC)/ 4400(OC)/ 4266(OC)/ 4000(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3333(OC)/ 3200(OC)/ 2933/2800 / 2666/2400/2133 MHz非ECC、バッファなしメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリープロファイル(XMP)をサポート
OptiMem
*第10世代Intel®Core™i7 / i9プロセッサーは、2933/2800/2666/2400/2133をネイティブにサポートし、その他のプロセッサーはDDR42666MHzの最大転送速度で動作します。
*第11世代インテル®プロセッサーは、2933/2800/2666/2400/2133をネイティブにサポートします。
*メモリQVL(認定ベンダーリスト)についてはwww.asus.comを参照してください。メモリ周波数のサポートは、CPUの種類によって異なります。
グラフィックス機能
1 x DVI-D
※グラフィック仕様はCPUの種類によって異なる場合があります。
**インテル®第11世代および第10世代プロセッサーは、最大でDisplayPort1.4をサポートします。 4096 x 2304 @ 60Hzの解像度。更新については、www.intel.comを参照してください。
***インテル®第11世代プロセッサーのみがHDMI™2.0をサポートします。 4K @ 60Hzの解像度、その他は最大でHDMI™1.4のみをサポートします。 4K @ 30Hzの解像度。更新については、www.intel.comを参照してください。
拡張スロット
インテル®第11世代および第10世代プロセッサー*
1 x PCIe 4.0 / 3.0x16スロット
-インテル®第11世代プロセッサーはPCIe4.0x16モードをサポートします
-インテル®第10世代プロセッサーはPCIe3.0x16モードをサポートします
インテル®H570チップセット
1 x PCIe 3.0 x16スロット(x4モードをサポート)
1 x PCIe 3.0x1スロット
ストレージ機能
2 xM.2スロットと6x SATA 6Gb / sポートをサポート
インテル®第11世代プロセッサー
M.2_1スロット(キーM)、タイプ2242/2260/2280
-インテル®第11世代プロセッサーのみがPCIe4.0x4モードをサポートします。このスロットは他のCPUでは無効になります
インテル®H570チップセット
M.2_2スロット(キーM)、タイプ2242/2260/2280(PCIe 3.0 x4およびSATAモードをサポート)
6 x SATA 6Gb / sポート
インテル®ラピッドストレージテクノロジーのRAID機能は、1。CPU接続スロットとPCH接続スロットの両方にインストールされたインテル®SSD、または2.PCH接続スロットにインストールされたその他のサードパーティSSDのいずれかで使用できます。
インテル®Optane™メモリー(ハイブリッドストレージデバイス)を有効にするには、インテル®ラピッドストレージテクノロジーを使用してPCH接続スロットにインストールする必要があります。
※M.2_2スロットにSATAモードの機器が搭載されている場合、SATA6G_2ポートは使用できません。
Wi-Fi
1 x Intel® I219-V 1Gb Ethernet
ASUS LANGuard
Bluetooth®
M.2スロットのみ(Key E、CNVi、PCIe)
オーディオ機能
Realtek ALC8977.1サラウンドサウンドハイデフィニションオーディオCODEC *
-サポート:ジャック検出、マルチストリーミング、フロントパネルジャックリタスク
-最大24ビット/ 192kHzの再生をサポート
オーディオ機能
-オーディオシールド
-プレミアム日本のオーディオコンデンサ
-専用オーディオPCBレイヤー
* 7.1サラウンドサウンドオーディオ出力をサポートするには、フロントパネルにHDオーディオモジュールを備えたシャーシが必要です。
USB機能
リアUSB:合計6ポート
2 x USB 3.2 Gen 2ポート(1 x Type-A + 1xUSBType-C®)
2 x USB 3.2 Gen 1ポート(2 x Type-A)
2 x USB 2.0ポート(2 x Type-A)
フロントUSB:合計8ポート
2 x USB 3.2 Gen1ヘッダーは追加の4つのUSB3.2 Gen1ポートをサポートします
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
特別な機能
ASUS5XプロテクションIII
--DIGI + VRM(-DrMOSを使用したデジタル電源設計)
-LANGuard
-過電圧保護
-SafeSlot Core +
-ステンレススチールバックI / O
ASUS Q-Design
-ASUS Q-DIMM
-ASUSQスロット
ASUSサーマルソリューション
-VRMヒートシンクの設計
AURA同期
-AURARGBヘッダー
-アドレス指定可能なGen2RGBヘッダー
Software Features
ASUS専用ソフトウェア
アーマリークレート
-AURA Sync
AIスイート3
-パフォーマンスと省電力ユーティリティ
TurboV EVO
EPU
Digi + VRM
ファンXpert2 +
-EZアップデート
ASUS CPU-Z
AI充電器
ノートンアンチウイルスソフトウェア(無料試用版)
DAEMON Tools
WinRAR
UEFI BIOS
ASUS EZ DIY
-ASUS CrashFree BIOS 3
-ASUS EZ Flash 3
-ASUS UEFI BIOSEZモード

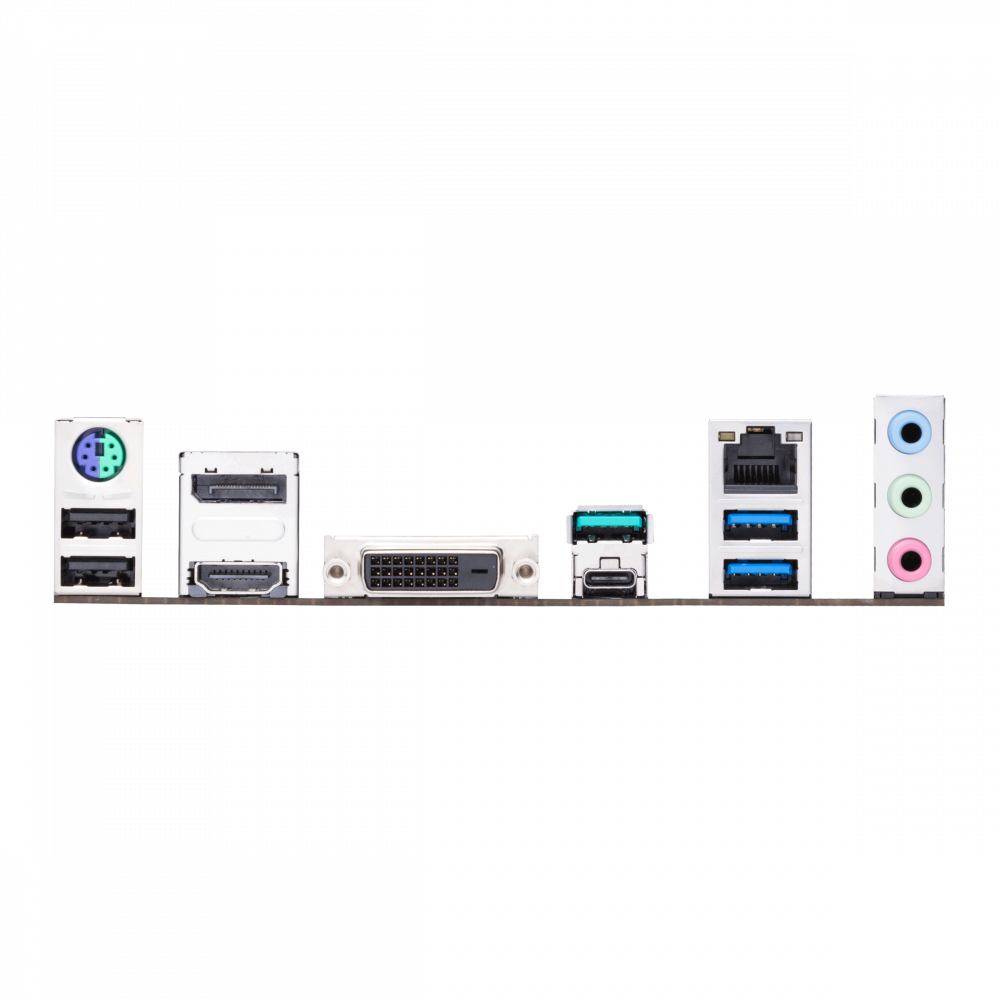

背面インターフェース
2 x USB 3.2 Gen 2ポート(1 x Type-A + 1xUSBType-C®)
2 x USB 3.2 Gen 1ポート(2 x Type-A)
2 x USB 2.0ポート(2 x Type-A)
1 x DisplayPort
1 xDVI-Dポート
1 xHDMITMポート
1xIntel®I219V1Gbイーサネット
3xオーディオジャック
1 x PS / 2キーボード/マウスコンボポート
基板上インターフェース
ファンと冷却関連
1 x4ピンCPUファンヘッダー
1 x4ピンCPUOPTファンヘッダー
1 x4ピンAIOポンプヘッダー
2 x4ピンシャーシファンヘッダー
電力関連
1 x24ピン主電源コネクタ
1 x8ピン+ 12V電源コネクタ
ストレージ関連
2 x M.2スロット(キーM)
6 x SATA 6Gb / sポート
USB
2 x USB 3.2 Gen 1ヘッダーは、追加の4つのUSB 3.2 Gen1ポートをサポートします
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
その他
2 xAURAアドレス指定可能なGen2ヘッダー
2 x AURARGBヘッダー
1xクリアCMOSヘッダー
1 xCOMポートヘッダー
1 xフロントパネルオーディオヘッダー(AAFP)
1 x M.2スロット(キーE)
1 x S / PDIF出力ヘッダー
1 x SPI TPMヘッダー(14-1ピン)
シャーシ侵入機能を備えた1x20-3ピンシステムパネルヘッダー
1xThunderbolt™ヘッダー
主な付属品
ケーブル
2 x SATA 6Gb / sケーブル
その他
1 x I / Oシールド
1 x M.2SSDネジパッケージ
1 xM.2キーEネジパッケージ
インストールメディア
1xサポートDVD
ドキュメンテーション
1xユーザーマニュアル
BIOS機能
192(128 + 64)MbフラッシュROM、UEFI AMI BIOS
管理機能
WOL by PME, PXE
OS
Windows 10 64ビット
フォームファクター(サイズW×D)
microATX
9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm )

パッケージサイズ

幅(W)
27cm
奥行(D)
5.2cm
高さ(H)
26cm
重量
700g

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
