ROG STRIX B560-F GAMING WIFI - Intel® B560チップセット搭載 ATXマザーボード

  • 仕様
  • SNSでシェアする

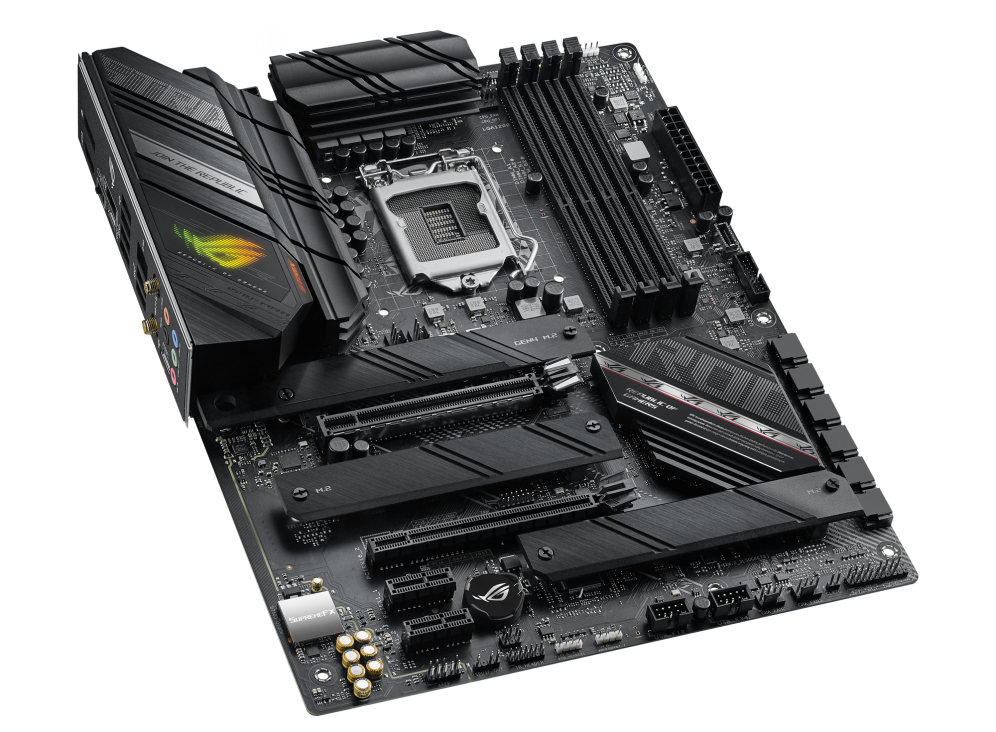

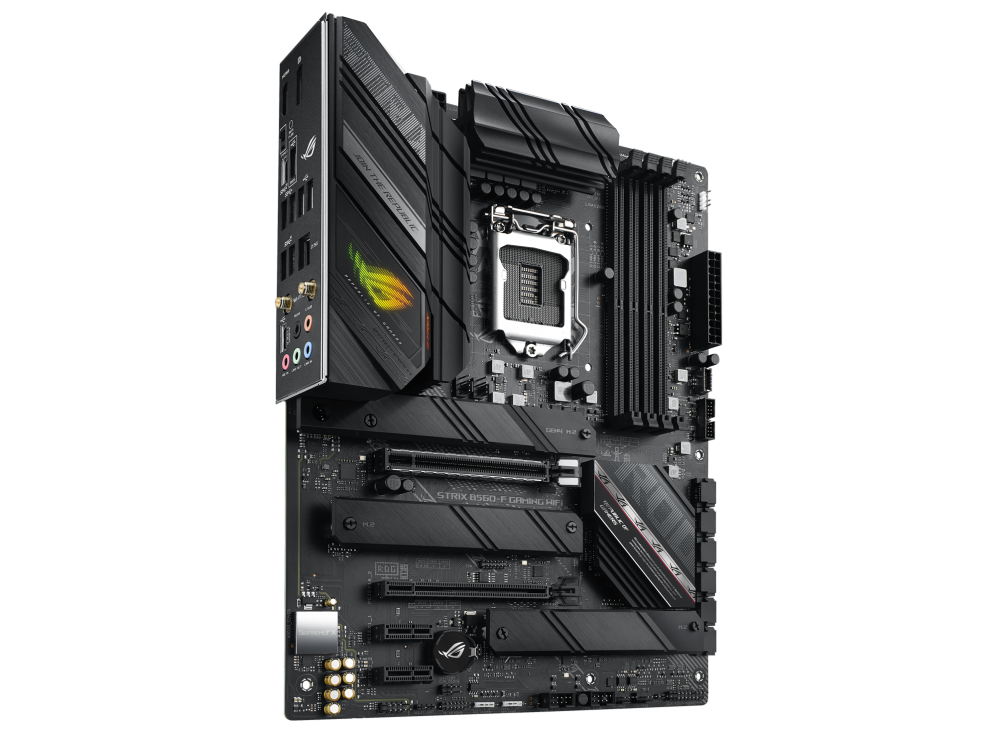

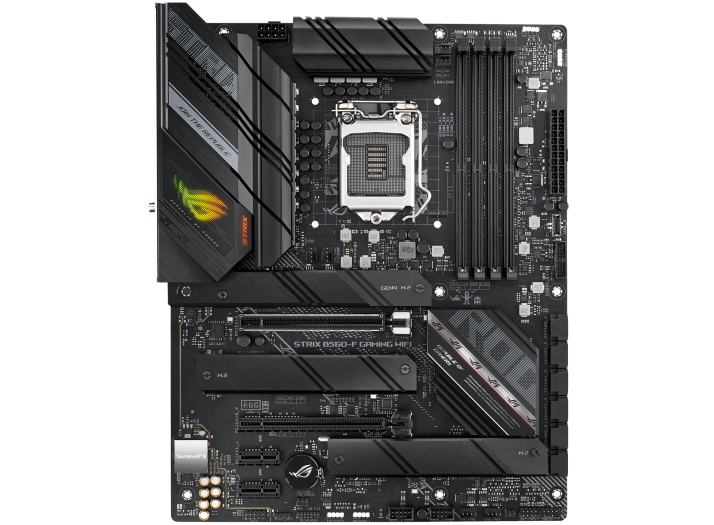

ROG STRIX B560-F GAMING WIFI

Intel® B560 LGA 1200 ATXマザーボード、PCIe 4.0、8+2チームパワーステージ、Two-Way AI Noise Cancelation、WiFi 6 (802.11ax)、Intel® 2.5 Gb Ethernet、ヒートシンク付きM.2スロット×3、USB 3.2 Gen 2x2 USB Type-C®, SATA、Aura Sync RGBライティング搭載。

メーカー型番
90MB16J0-M0JAY1
TEKWIND型番
ASU-ROG/STRIX/B560-F/GAMING/WIFI
JAN/UPC
0195553109673
ROG STRIX B560-F GAMING WIFIの主な特長
  • Intel® LGA 1200ソケット:第11世代Intel® Core™、第10世代Intel® Core、Pentium® Gold、Celeron®の各プロセッサーに対応
  • ソリッドパワーソリューション:マルチコアプロセッサーをサポートするために、ProCoolパワーコネクタ、高品質の合金チョーク、および耐久性のあるコンデンサを使用したパワーステージの組み合わせ
  • スムーズなネットワーキング:Intel® WiFi 6 (802.11ax)とIntel® 2.5 Gb Ethernet (ASUS LANGuard搭載)を搭載。
  • 最高のゲーミングコネクティビティ:HDMI™ 2.0およびDisplayPort 1.4出力、3つのM.2スロット、USB 3.2 Gen 2x2 USB Type-C®をサポート。
  • DIYフレンドリーなデザイン:M.2 Q-ラッチ、プレマウントI/Oシールド、BIOS FlashBack™、Q-LED
  • 比類なきパーソナライゼーション:ASUS独自のAura Sync RGBライティング(RGBヘッダー、Gen 2アドレッサブルヘッダーを含む)
  • 業界をリードするゲーミングオーディオ:SupremeFX S1220AコーデックとSavitech SV3H712アンプ、双方向AIノイズキャンセリング、DTS® Sound Unbound、Sonic Studio IIIを搭載。
  • 有名なソフトウェア:60日間のAIDA64 Extremeサブスクリプションと直感的なUEFI BIOSダッシュボードがバンドルされています。

製品仕様

基本仕様

対応CPU
第11世代Intel®Core™プロセッサーおよび第10世代Intel®Core™、Pentium®GoldおよびCeleron®プロセッサー用のIntel®SocketLGA1200
Intel®14nmCPUをサポート


インテル®ターボブーストテクノロジー2.0およびインテル®ターボブーストマックステクノロジー3.0をサポート**


* CPUサポートリストについては、www.asus.comを参照してください。


**インテル®ターボブーストマックステクノロジー3.0のサポートは、CPUの種類によって異なります。
搭載チップセット
Intel® B560 Chipset
メインメモリー
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリープロファイル(XMP)をサポート
OptiMem II
*第10世代Intel®Core™i7 / i9プロセッサーは、2933/2800/2666/2400/2133をネイティブにサポートし、その他のプロセッサーはDDR42666MHzの最大転送速度で動作します。
*第11世代インテル®プロセッサーは、3200/2933/2800/2666/2400/2133をネイティブにサポートします。
*メモリQVL(認定ベンダーリスト)についてはwww.asus.comを参照してください。メモリ周波数のサポートは、CPUの種類によって異なります。
グラフィックス機能
※グラフィック仕様はCPUの種類によって異なる場合があります。
**インテル®11番目のプロセッサーのみ、最大でDisplayPort1.4をサポートします。 5120 x 2880 @ 60Hzの解像度、その他は最大でDisplayPort1.4のみをサポートします。解像度4096x 2304 @ 60Hz。アップデートについては、www.intel.comを参照してください。
***インテル®11thプロセッサーのみがHDMI™2.0をサポートします。 4K @ 60Hzの解像度、その他は最大でHDMI™1.4のみをサポートします。 4K @ 30Hzの解像度。更新については、www.intel.comを参照してください。
拡張スロット
インテル®第11世代および第10世代プロセッサー
1 x PCIe 4.0 / 3.0x16スロット
-インテル®11番目のプロセッサーはPCIe4.0x16モードをサポートします
-インテル®10thプロセッサーはPCIe3.0x16モードをサポートします
インテル®B560チップセット
1 x PCIe 3.0 x16スロット(x4モードをサポート)*
2 x PCIe 3.0x1スロット
* PCIEX16_2はM.2_2と帯域幅を共有します。 M.2_2がx4モードを実行すると、PCIEX16_2は無効になります。
ストレージ機能
Totalは、3 xM.2スロットと6x SATA 6Gb / sポートをサポートします
インテル®第11世代プロセッサー
M.2_1スロット(キーM)、タイプ2242/2260/2280/22110
-Intel®11thプロセッサのみがPCIe4.0x4モードをサポートします。このスロットは他のCPUでは無効になります。
インテル®B560チップセット
M.2_2スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 3.0 x4 * SATAモードをサポート)*
M.2_3スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 3.0 x4モードをサポート)**
6 x SATA 6Gb / sポート
* M.2_2はPCIEX16_2と帯域幅を共有します。 PCIEX16_2がx4モードを実行している場合、M.2_2はPCIEモードを実行できません(M.2_2がSATAモードで実行されている場合、SATA6G_1は無効になります)
**インテル®Optane™メモリー(ハイブリッドストレージデバイス)を有効にするには、インテル®ラピッドストレージテクノロジーを使用してPCH接続スロットにインストールする必要があります。
LAN機能
1 x Intel®I225-V2.5Gbイーサネット
ASUS LANGuard
Wi-Fi
インテル®Wi-Fi6
2x2 Wi-Fi 6(802.11 a / b / g / n / ac / ax)
Bluetooth®
2.4 / 5GHz周波数帯をサポート
Bluetoothv5.0以降
オーディオ機能
S1220A
ROG SupremeFX7.1チャンネルハイデフィニションオーディオCODECS1220A *
-フロントおよびリアヘッドフォン出力のインピーダンスセンス
-サポート:ジャック検出、マルチストリーミング、フロントパネルジャックリタスク
-高品質の120dBSNRステレオ再生出力と113dB SNR録音入力(ライン入力)
-最大32ビット/ 192kHzの再生をサポート*
オーディオ機能
-SupremeFXシールドテクノロジー
-Savitech SV3H712 AMP
-リアオーディオUSBType-C®ポート
-プレミアム日本のオーディオコンデンサ
-オーディオカバー
* HDA帯域幅の制限により、7.1サラウンドサウンドオーディオでは32ビット/ 192kHzはサポートされていません。
USB機能
リアUSB:合計9ポート
1 x USB 3.2 Gen 2x2ポート(1xUSBType-C®)
2 x USB 3.2 Gen 2ポート(2 x Type-A)
2 x USB 3.2 Gen 1ポート(2 x Type-A)
4 x USB 2.0ポート(3 x Type-A、1 xオーディオUSBType-C®)
フロントUSB:合計7ポート
1 x USB 3.2 Gen 1コネクタ(サポートUSBType-C®)
1 x USB 3.2 Gen1ヘッダーサポート追加の2USB 3.2 Gen1ポート
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
特別な機能
Extreme Engine Digi +
-5Kブラックメタリックコンデンサ
ASUS Q-Design
-M.2Q-Latch
-Q-DIMM
-Q-LED(CPU [赤]、DRAM [黄色]、VGA [白]、ブートデバイス[黄緑])
-Qスロット
ASUSサーマルソリューション
-M.2ヒートシンク
ASUS EZ DIY
-BIOSFlashBack™ボタン
-BIOSFlashBack™LED
-ProCool
-事前に取り付けられたI / Oシールド
-SafeSlot
AURA同期
-AURARGBヘッダー
-アドレス指定可能なGen2RGBヘッダー
Software Features
ROG専用ソフトウェア
-RAMCache III
-ROG CPU-Z
-GameFirst VI
-Sonic Studio III + SonicStudio仮想ミキサー
-ソニックレーダーIII
-DTS®サウンドアンバウンド
-オーバーウルフ
- ウイルス対策ソフト
ASUS専用ソフトウェア
アーマリークレート
-AIDA64 Extreme(60日間の無料トライアル)
-AURAクリエーター
-AURA Sync
-双方向AIノイズキャンセル
AIスイート3
-パフォーマンスと省電力ユーティリティ
TurboV EVO
EPU
DIGI + VRM
ファンXpert4
-EZアップデート
MyAsus
WinRAR
DAEMON Tools
UEFI BIOS
ASUS EZ DIY
-ASUS CrashFree BIOS 3
-ASUS EZ Flash 3
-ASUS UEFI BIOSEZモード
背面インターフェース
1 x USB 3.2 Gen 2x2ポート(1xUSBType-C®)
2 x USB 3.2 Gen 2ポート(2 x Type-A)
2 x USB 3.2 Gen 1ポート(2 x Type-A)
4 x USB 2.0ポート(3 x Type-A、1 xオーディオUSBType-C®)
1xHDMI™ポート
1 x DisplayPort
1 x ASUSWi-Fiモジュール
1xIntel®I225-V2.5Gbイーサネット
5xオーディオジャック
1 xBIOSFlashBack™ボタン
主な付属品
ケーブル
4 x SATA 6Gb / sケーブル
1 xROGオーディオUSBType-C®ケーブル
その他
1 x ASUSWi-Fi可動アンテナ
1xケーブルタイパック
1 x M.2Q-Latchパッケージ
2 xM.2ラバーパッケージ
1 xROGキーチェーン
1 x ROGSTRIXステッカー
1 x ROGSTRIXサンキューカード
インストールメディア
1xサポートDVD
ドキュメンテーション
1xユーザーマニュアル
BIOS機能
128 MbフラッシュROM、UEFI AMI BIOS
管理機能
WOL by PME, PXE
OS
Windows 10 64bit
フォームファクター(サイズW×D)
ATX
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

パッケージサイズ

幅(W)
27.3cm
奥行(D)
6.8cm
高さ(H)
33.8cm

本体サイズ

重量
1.9kg

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
TELEC対応
RoHS対応
RoHS対応
