PRIME H510M-E - Intel® H510 チップセット搭載 microATXマザーボード

  • 仕様
  • SNSでシェアする

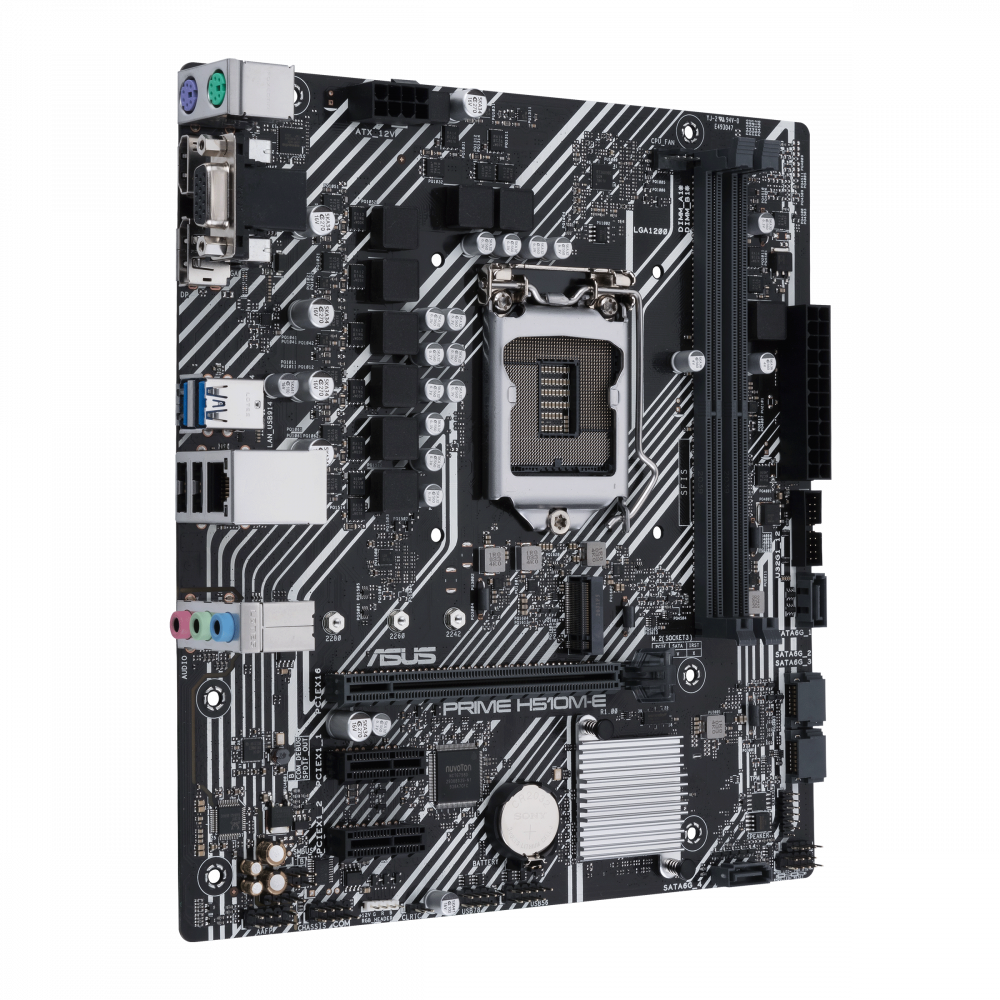

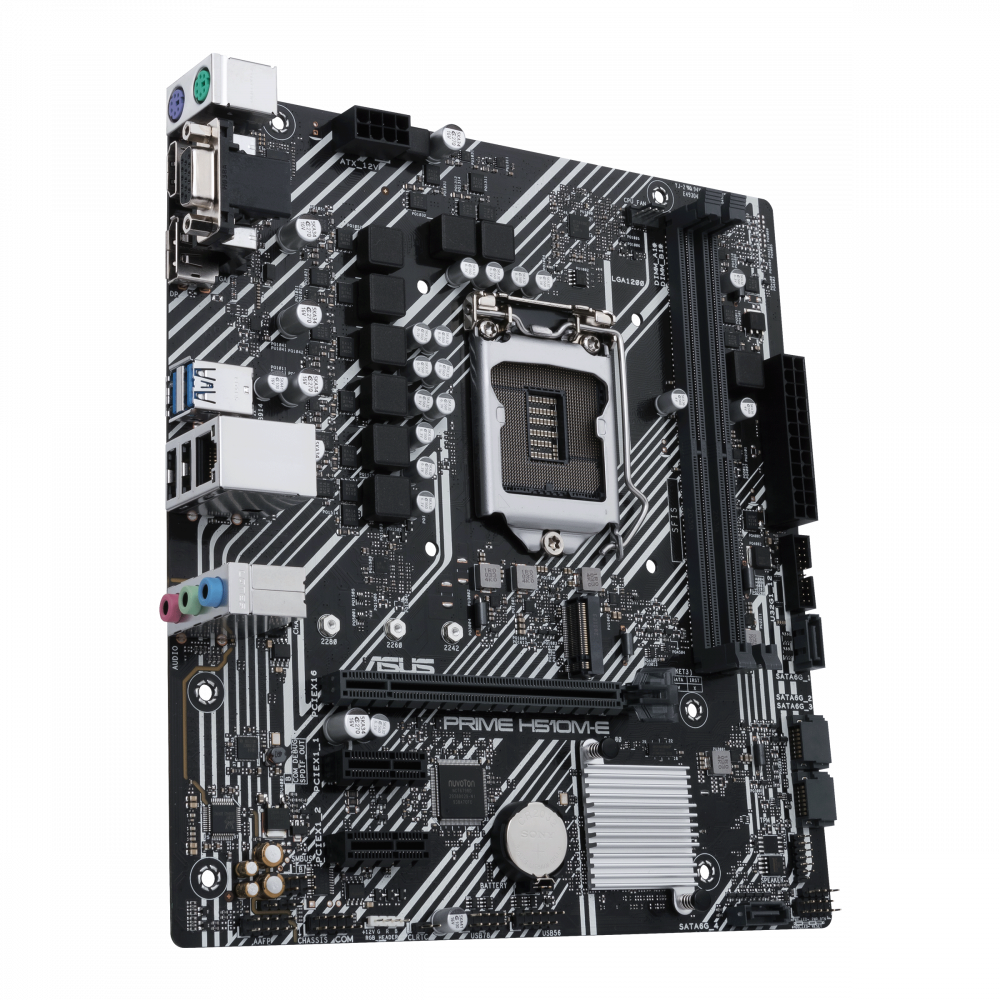

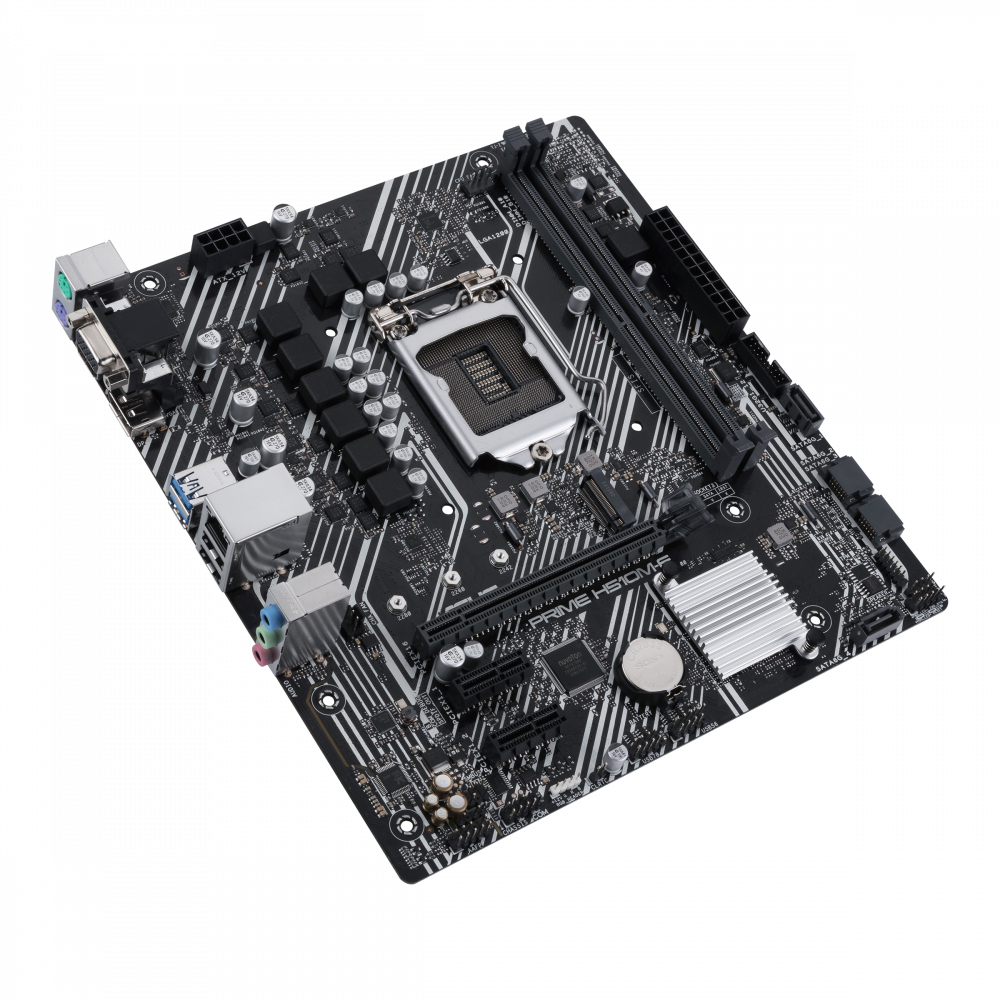

PRIME H510M-E

Intel® H510 (LGA 1200) マイクロATXマザーボード、PCIe 4.0、32Gbps M.2スロット、Intel® 1Gbイーサネット、DisplayPort、HDMI、D-Sub、USB 3.2 Gen 1 Type A、SATA 6Gbps、COMヘッダー、RGBヘッダー搭載

メーカー型番
90MB17E0-M0JAY0
TEKWIND型番
ASU-PRIME/H510M-E
JAN/UPC
0195553127769
PRIME H510M-Eの主な特長
  • Intel® LGA 1200ソケット:第11世代および第10世代Intel® プロセッサーに対応
  • 超高速な接続性:PCIe 4.0、32Gbps M.2スロット、Intel® 1 Gb Ethernet、USB 3.2 Gen 1 Type-A
  • 包括的な冷却:PCH用ヒートシンクとFan Xpert
  • 5X Protection III: 複数のハードウェアプロテクションの組合せによる絶対的な保護

製品仕様

基本仕様

対応CPU
第11世代Intel®Core™プロセッサーおよび第10世代Intel®Core™、Pentium®Gold、Celeron®プロセッサー用のIntel®SocketLGA1200
Intel®14nmCPUをサポート

インテル®ターボブーストテクノロジー2.0およびインテル®ターボブーストマックステクノロジー3.0をサポート**

* CPUサポートリストについては、www.asus.comを参照してください。

**インテル®ターボブーストマックステクノロジー3.0のサポートは、CPUの種類によって異なります。
搭載チップセット
Intel® H510 Chipset
メインメモリー
メモリチャネル:2DDR4(デュアルチャネル)
最大メモリサイズ:64GB
DDR4 3200(OC)/ 2933/2800/2666/2400/2133 MHz非ECC、非バッファメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリープロファイル(XMP)をサポート
*第10世代Intel®Core™i7 / i9プロセッサーは、2933/2800/2666/2400/2133をネイティブにサポートし、その他のプロセッサーはDDR42666MHzの最大転送速度で動作します。
*第11世代インテル®プロセッサーは、2933/2800/2666/2400/2133をネイティブにサポートします。
*メモリQVL(認定ベンダーリスト)およびメモリ周波数については、www.asus.comを参照してください
グラフィックス機能
1 x D-Sub
※グラフィック仕様はCPUの種類によって異なる場合があります。
**インテル®第11世代および第10世代プロセッサーは、最大でDisplayPort1.4をサポートします。 4096 x 2304 @ 60Hzの解像度。更新については、www.intel.comを参照してください。
***インテル®第11世代プロセッサーのみがHDMI™2.0をサポートします。 4K @ 60Hzの解像度、その他は最大でHDMI™1.4のみをサポートします。 4K @ 30Hzの解像度。更新については、www.intel.comを参照してください。
拡張スロットインテル®第11世代および第10世代プロセッサー
拡張スロット
インテル®第11世代および第10世代プロセッサー
1 x PCIe 4.0 / 3.0x16スロット
-インテル®第11世代プロセッサーはPCIe4.0x16をサポートします
-インテル®第10世代プロセッサーはPCIe3.0x16をサポートします
インテル®H510チップセット
2 x PCIe 3.0x1スロット
ストレージ機能
1 xM.2スロットと4x SATA 6Gb / sポートをサポート
インテル®H510チップセット
M.2スロット(キーM)、タイプ2242/2260/2280(PCIe 3.0 x4 * SATAモードをサポート)
4 x SATA 6Gb / sポート
* M.2スロットはSATA6G_2と帯域幅を共有します。 SATAモードのデバイスがM.2スロットにインストールされている場合、SATA6G_2ポートは使用できません。
LAN機能
1 x Intel®I219-LM1Gbイーサネット
ASUS LANGuard
オーディオ機能
Realtek ALC897 / 8877.1サラウンドサウンドハイデフィニションオーディオCODEC *
-サポート:ジャック検出、マルチストリーミング、フロントパネルジャックリタスク
-最大24ビット/ 192kHzの再生をサポートします」
オーディオ機能
-オーディオシールド
-プレミアム日本のオーディオコンデンサ
-専用オーディオPCBレイヤー
* 7.1サラウンドサウンドオーディオ出力をサポートするには、フロントパネルにHDオーディオモジュールを備えたシャーシが必要です。
USB機能
リアUSB:合計4ポート
2 x USB 3.2 Gen 1ポート(2 x Type-A)
2 x USB 2.0ポート(2 x Type-A)
フロントUSB:合計6ポート
1 x USB 3.2 Gen 1ヘッダーは、追加の2つのUSB 3.2 Gen1ポートをサポートします
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
特別な機能
ASUS5XプロテクションIII
-DIGI + VRM
-LANGuard
-過電圧保護
-SafeSlotコア
-ステンレススチールバックI / O
ASUS Q-Design
-Q-DIMM
-Qスロット
ASUSサーマルソリューション
-アルミニウムヒートシンクの設計
ASUS照明制御
-RGBヘッダー
Software Features
ASUS専用ソフトウェア
アーマリークレート
AIスイート3
-パフォーマンスと省電力ユーティリティ
TurboV EVO
EPU
DIGI + VRM
ファンXpert
-EZアップデート
ASUS CPU-Z
AI充電器
DAEMON Tools
ノートンアンチウイルスソフトウェア(無料試用版)
WinRAR
UEFI BIOS
ASUS EZ DIY
-ASUS CrashFree BIOS 3
-ASUS EZ Flash 3
-ASUS UEFI BIOSEZモード

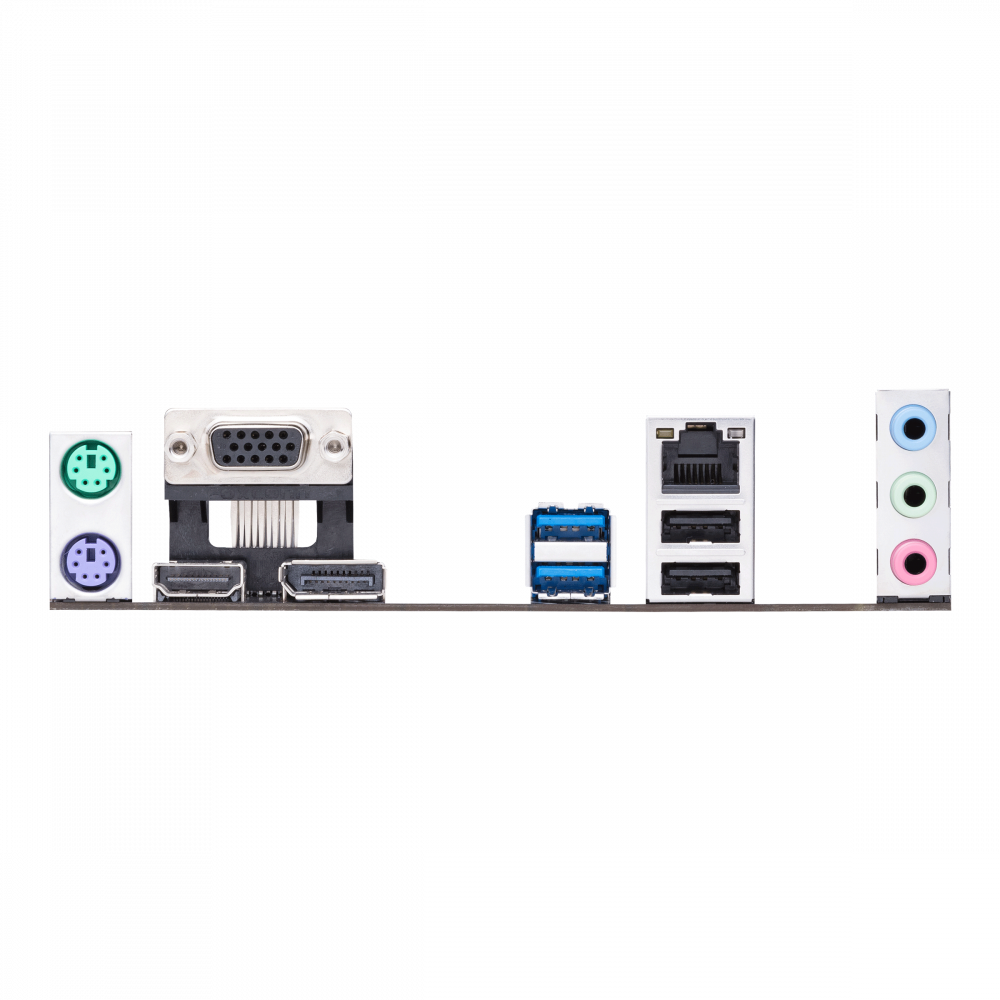

背面インターフェース
2 x USB 3.2 Gen 1ポート(2 x Type-A)
2 x USB 2.0ポート(2 x Type-A)
1 x DisplayPort
1 xD-Subポート
1xHDMI™ポート
1xIntel®I219-V1Gbイーサネットポート
3xオーディオジャック
1 x PS / 2キーボード(紫)ポート
1 x PS / 2マウス(緑)ポート
基板上インターフェース
ファンと冷却関連
1 x4ピンCPUファンヘッダー
1 x4ピンシャーシファンヘッダー
電力関連
1 x24ピン主電源コネクタ
1 x8ピン+ 12V電源コネクタ
ストレージ関連
1 x M.2スロット(キーM)
4 x SATA 6Gb / sポート
USB
1 x USB 3.2 Gen 1ヘッダーは、追加の2つのUSB 3.2 Gen1ポートをサポートします
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
その他
1 xRGBヘッダー
1xクリアCMOSヘッダー
1 xCOMポートヘッダー
1 xフロントパネルオーディオヘッダー(AAFP)
1 x S / PDIF出力ヘッダー
1xスピーカーヘッダー
1 x SPI TPMヘッダー(14-1ピン)
1 x10-1ピンシステムパネルヘッダー
主な付属品
ケーブル
2 x SATA 6Gb / sケーブル
その他
1 x I / Oシールド
1 x M.2SSDネジパッケージ
インストールメディア
1xサポートDVD
ドキュメンテーション
1xユーザーマニュアル
BIOS機能
128 MbフラッシュROM、UEFI AMI BIOS
管理機能
WOL by PME, PXE
OS
Windows 10 64ビット
フォームファクター(サイズW×D)
microATX
22.6cm×21.1cm

パッケージサイズ

幅(W)
27cm
奥行(D)
5.2cm
高さ(H)
26cm
重量
900g

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
