販売終了のお知らせ
この製品は販売終了しております。後継品などはこちらからご確認ください。

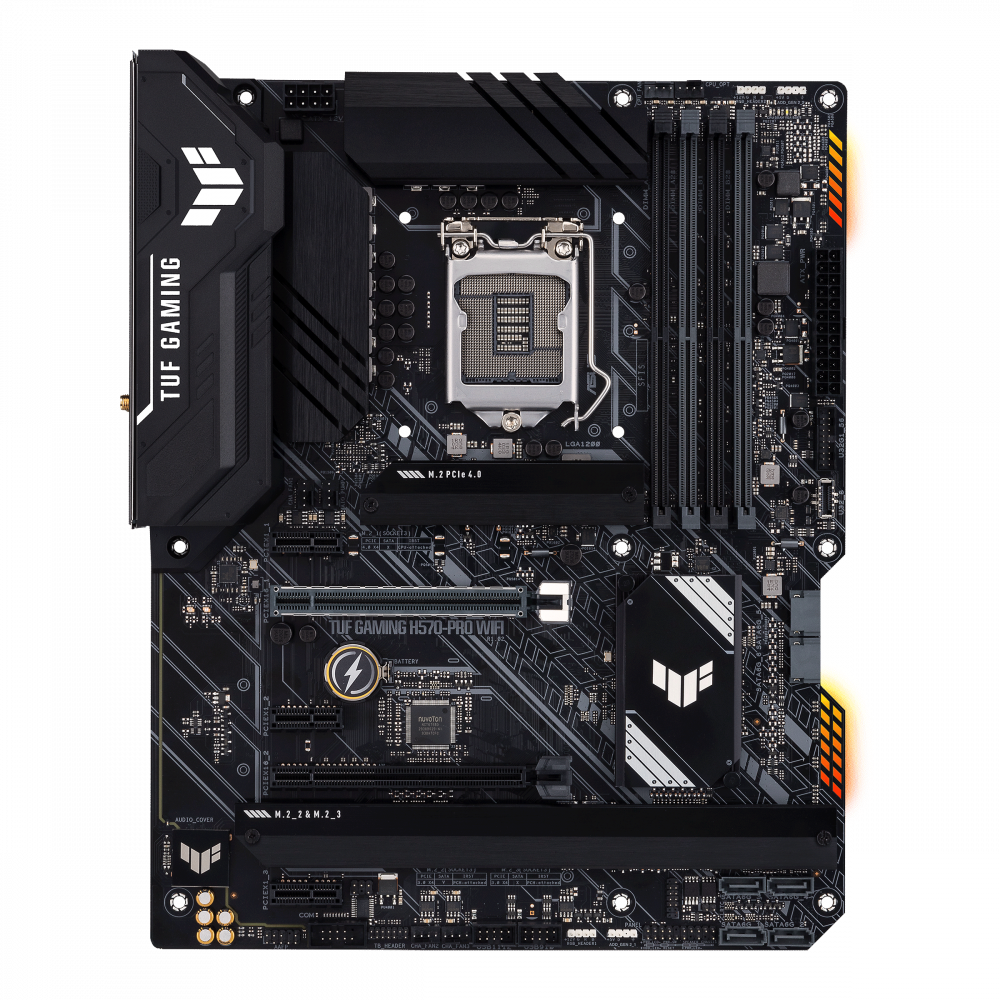

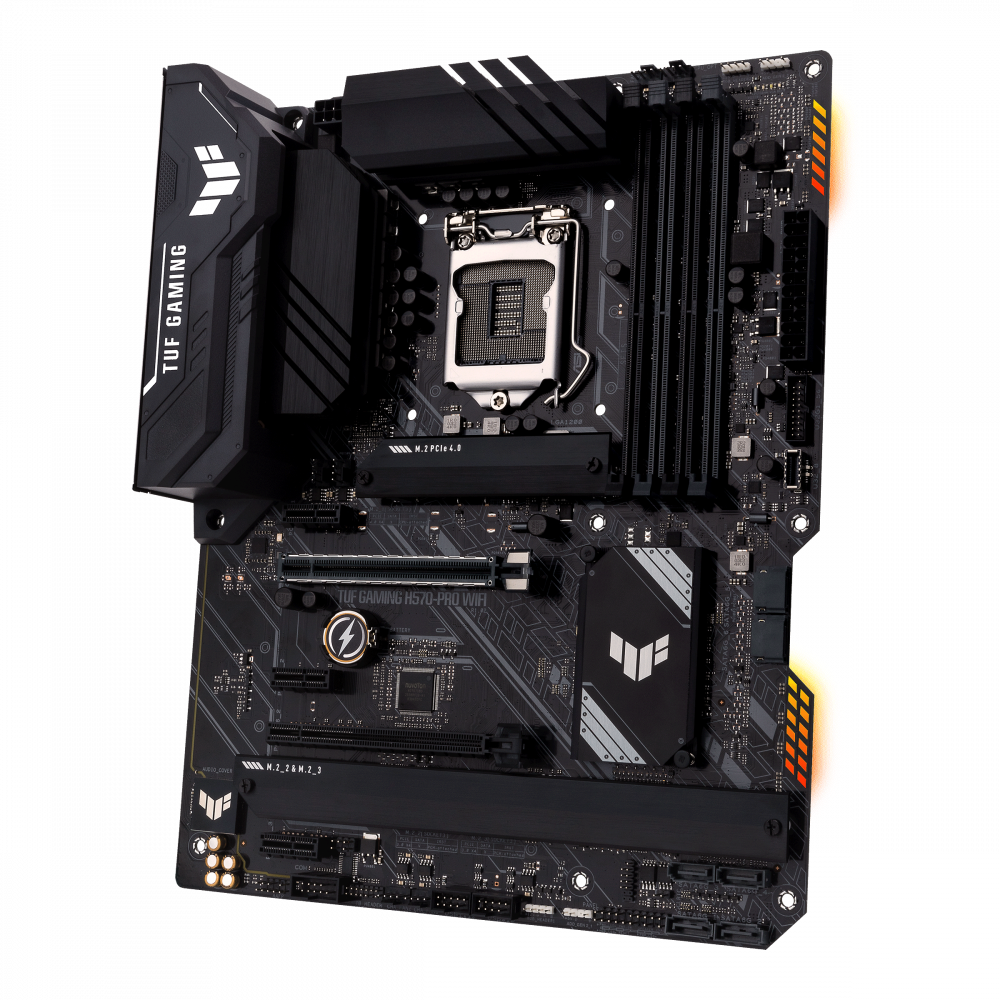

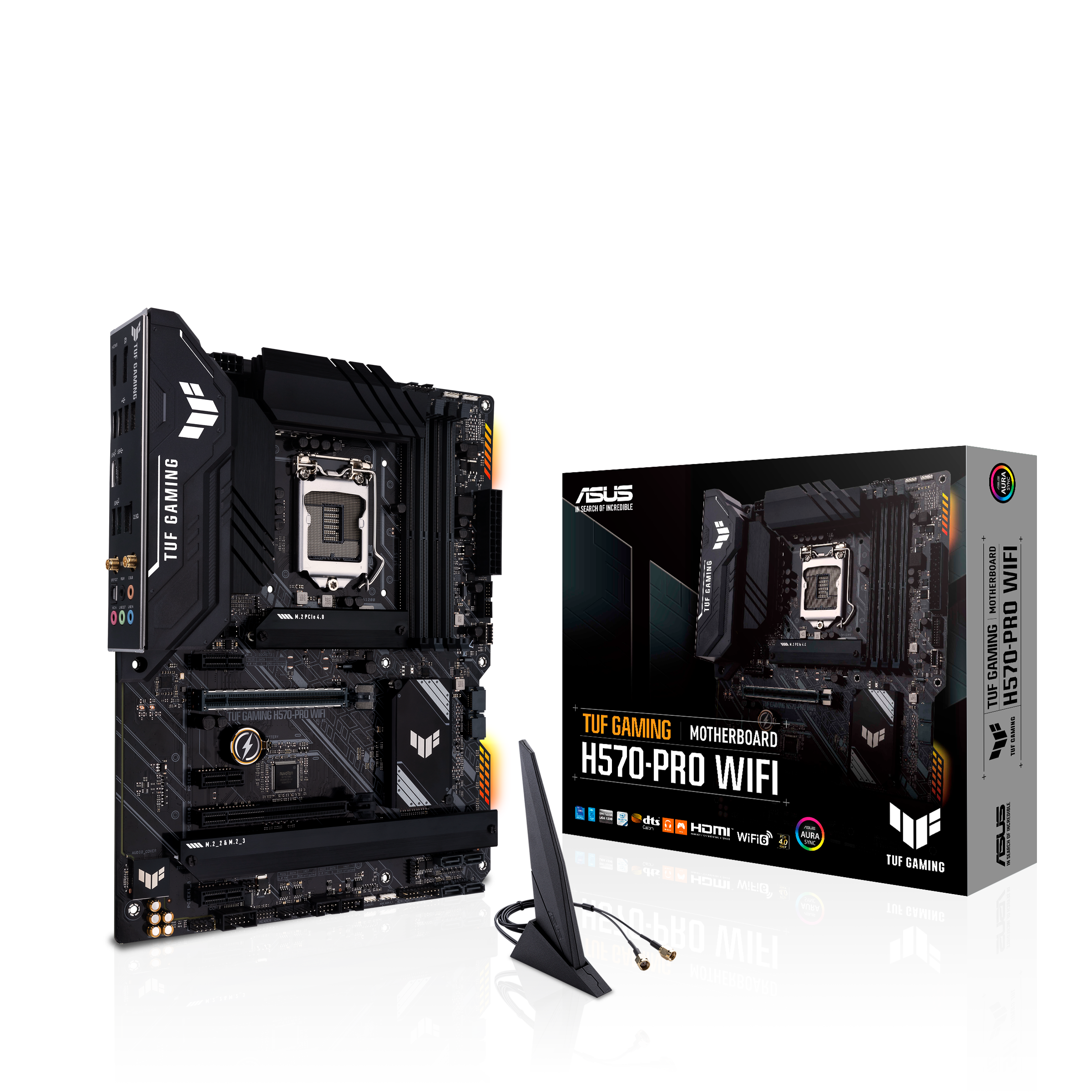

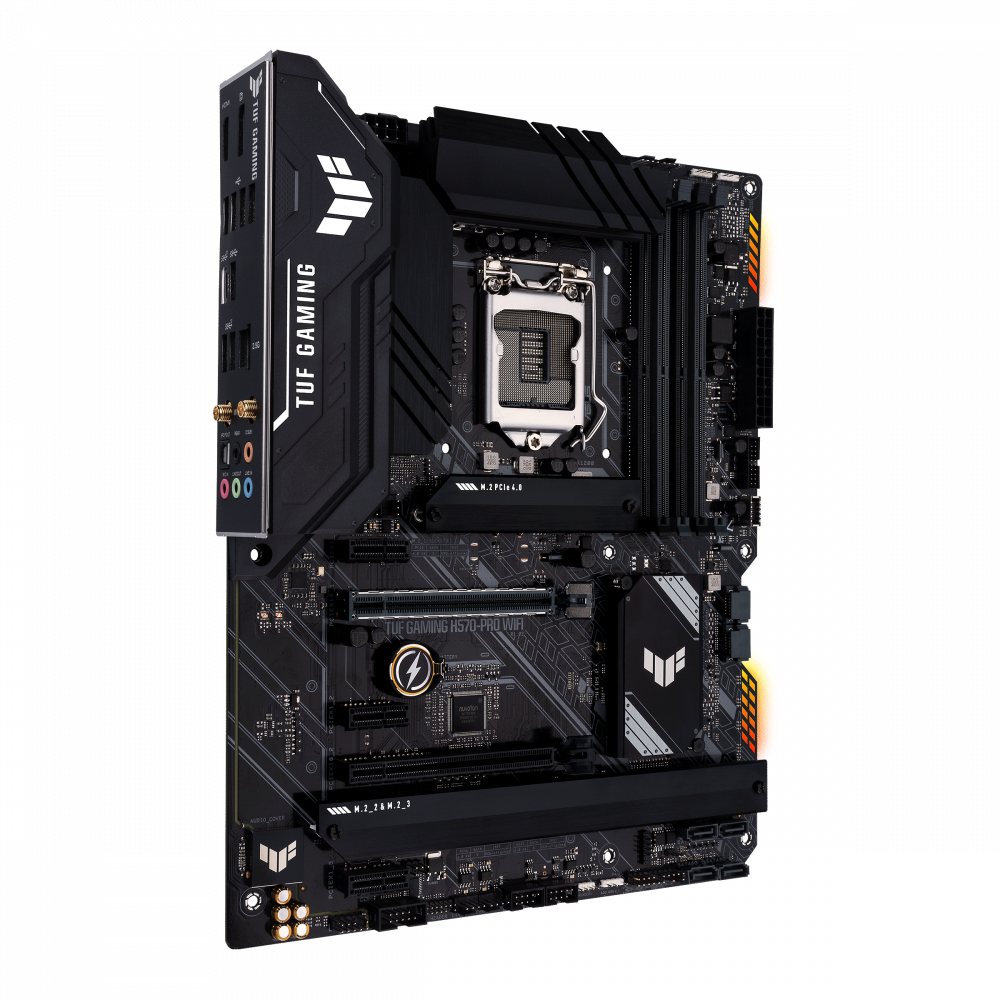

TUF GAMING H570-PRO WIFI - Intel® H570チップセット搭載マザーボード

TUF GAMING H570-PRO WIFI

Intel® H570 (LGA 1200) ATX ゲーミングマザーボード, PCIe 4.0, M.2 スロット×3, 8+1 DrMOS power stages, Intel® WiFi 6, Realtek 2.5 Gb LAN, HDMI 2.0, DisplayPort™, リア USB 3.2 Gen 2x2 Type-C®, フロントパネル USB 3.2 Gen 1 Type C®, Thunderbolt™ 4 対応, SATA 6 Gbps, Aura Sync RGB

メーカー型番
90MB16L0-M0JAY0
TEKWIND型番
ASU-TUF/GAMING/H570-PRO/WIFI
JAN/UPC
0195553130585
TUF GAMING H570-PRO WIFIの主な特長
  • Intel® LGA 1200 ソケット: 第11世代および第10世代Intel® Core™プロセッサー対応
  • 強化された電源ソリューション:8 + 1 DrMOS PowerStage、6層PCB、ProCoolソケット、軍用グレードのTUFコンポーネント、および最大の耐久性を実現するDigi + VRM
  • 包括的な冷却:拡大されたVRMヒートシンク、PCHファンレスヒートシンク、M.2ヒートシンク、ハイブリッドファンヘッダー、およびFan Xpert4ユーティリティ
  • 次世代接続: PCIe 4.0, リア USB 3.2 Gen 2x2 Type-C®, USB 3.2 Gen 1 Type-CとThunderbolt 4™用フロントパネルヘッダー搭載
  • オンラインゲーム向け: Intel® WiFi 6, Realtek 2.5 Gb LAN, TUF LANGuard, TurboLAN テクノロジー
  • 双方向AIノイズキャンセル:マイクとオーディオ出力からのバックグラウンドノイズを低減し、ゲームやビデオ会議での非常にクリアな通信を実現/li>
  • Realtek S1200Aコーデック:ステレオライン出力で前例のない108dBの信号対雑音比、ライン入力で103dBのSNRを備えた純粋なオーディオ品質

製品仕様

基本仕様

対応CPU
第11世代Intel®Core™プロセッサーおよび第10世代Intel®Core™、Pentium®Gold、Celeron®プロセッサー用のIntel®SocketLGA1200
搭載チップセット
Intel® H570 Chipset
メインメモリー
DDR4 5000(OC)/ 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4000(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3333(OC) / 3200/2933/2800/2666/2400/2133 MHz非ECC、非バッファメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリープロファイル(XMP)をサポート
OptiMem II
*第11世代インテル®プロセッサーは、3200/2933/2800/2666/2400/2133をネイティブにサポートします。
*第10世代Intel®Core™i7 / i9プロセッサーは、2933/2800/2666/2400/2133をネイティブにサポートし、その他のプロセッサーはDDR42666MHzの最大転送速度で動作します。
*メモリQVL(認定ベンダーリスト)についてはwww.asus.comを参照してください。メモリ周波数のサポートは、CPUの種類によって異なります。
グラフィックス機能
※グラフィック仕様はCPUの種類によって異なる場合があります。
**インテル®11th* 10thプロセッサーは、最大でDisplayPort1.4をサポートします。 4096 x 2304 @ 60Hzの解像度。更新については、www.intel.comを参照してください。
***インテル®11番目のプロセッサーのみ、最大でHDMI™2.0をサポートします。 4K @ 60Hzの解像度、その他は最大でHDMI™1.4のみをサポートします。 4K @ 30Hzの解像度。更新については、www.intel.comを参照してください。
拡張スロット
インテル®第11世代および第10世代プロセッサー
1 x PCIe 4.0 / 3.0x16スロット*
-インテル®11番目のプロセッサーはPCIe4.0x16をサポートします
-インテル®10番目のプロセッサーはPCIe3.0x16をサポートします
インテル®H570チップセット
1 x PCIe 3.0 x16スロット(x4モードをサポート)
3 x PCIe 3.0x1スロット
* PCH接続PCIeスロットのRSTPCIeストレージ再マッピングを有効にして、インテル®Optaneメモリーをアクティブにします。
ストレージ機能
Totalは、3 xM.2スロットと6x SATA 6Gb / sポートをサポートします
インテル®第11世代プロセッサー
M.2_1スロット(キーM)、タイプ2242/2260/2280
-インテル®第11世代プロセッサーのみがPCIe4.0x4モードをサポートします。このスロットは他のCPUでは無効になります
インテル®H570チップセット
M.2_2スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 3.0 x4およびSATAモードをサポート)***
M.2_3スロット(キーM)、タイプ2242/2260/2280(PCIe 3.0 x4モードをサポート)
6 x SATA 6Gb / sポート
*インテル®ラピッドストレージテクノロジーのPCIeモードSSDのRAID機能は、1。CPU接続スロットとPCH接続スロットの両方にインストールされたインテル®SSD、または2.PCH接続スロットにインストールされたその他のサードパーティSSDのいずれかで使用できます。
**インテル®Optane™メモリー(ハイブリッドストレージデバイス)を有効にするには、インテル®ラピッドストレージテクノロジーを使用してPCH接続スロットにインストールする必要があります。
*** M.2_2はSATA6G_2と帯域幅を共有します。 M.2_2がSATAモードを実行すると、SATA6G_2は無効になります。
LAN機能
1 x Realtek2.5Gbイーサネット
Wi-Fi
インテル®Wi-Fi6
2x2 Wi-Fi 6(802.11 a / b / g / n / ac / ax)
Bluetooth®
2.4 / 5GHz周波数帯をサポート
Bluetoothv5.0以降
オーディオ機能
Realtek ALC S1200A7.1サラウンドサウンドハイデフィニションオーディオCODEC *
-サポート:ジャック検出、マルチストリーミング、フロントパネルジャックリタスク
-最大24ビット/ 192kHzの再生をサポート
オーディオ機能
-オーディオシールド
-リアオプティカルS / PDIF出力ポート
-プレミアム日本のオーディオコンデンサ
-専用オーディオPCBレイヤー
-オーディオカバー
USB機能
リアUSB:合計8ポート
1 x USB 3.2 Gen 2x2ポート(1xUSBType-C®)
2 x USB 3.2 Gen 2ポート(2 x Type-A)
1 x USB 3.2 Gen 1ポート(1 x Type-A)
4 x USB 2.0ポート(4 x Type-A)
フロントUSB:合計7ポート
1 x USB 3.2 Gen 1コネクタ(USBType-C®をサポート)
1 x USB 3.2 Gen 1ヘッダーは、追加の2つのUSB 3.2 Gen1ポートをサポートします
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
特別な機能
ASUSTUF保護
--DIGI + VRM(-DrMOSを使用したデジタル電源設計)
-強化されたDRAM過電流保護
-TUF LANGuard
-過電圧保護
ASUS Q-Design
-M.2Q-Latch
-Q-DIMM
-Q-LED(CPU [赤]、DRAM [黄色]、VGA [白]、ブートデバイス[黄緑])
-Qスロット
ASUSサーマルソリューション
-M.2ヒートシンク
-VRMヒートシンクの設計
ASUS EZ DIY
-ProCool
-事前に取り付けられたI / Oシールド
-SafeSlot
AURA同期
-AURARGBヘッダー
-アドレス指定可能なGen2RGBヘッダー
Software Features
ASUS専用ソフトウェア
アーマリークレート
-AURAクリエーター
-AURA Sync
-双方向AIノイズキャンセル
AIスイート3
-パフォーマンスと省電力ユーティリティ
TurboV EVO
EPU
DIGI + VRM
ファンXpert4
-EZアップデート
TUFゲーミングCPU-Z
AI充電器
ASUS Turbo LAN
DAEMON Tools
ゲーム用ヘッドセット用のDTSカスタム
MyASUS
ノートンアンチウイルスソフトウェア(無料試用版)
WinRAR
UEFI BIOS
ASUS EZ DIY
-ASUS CrashFree BIOS 3
-ASUS EZ Flash 3
-ASUS UEFI BIOSEZモード

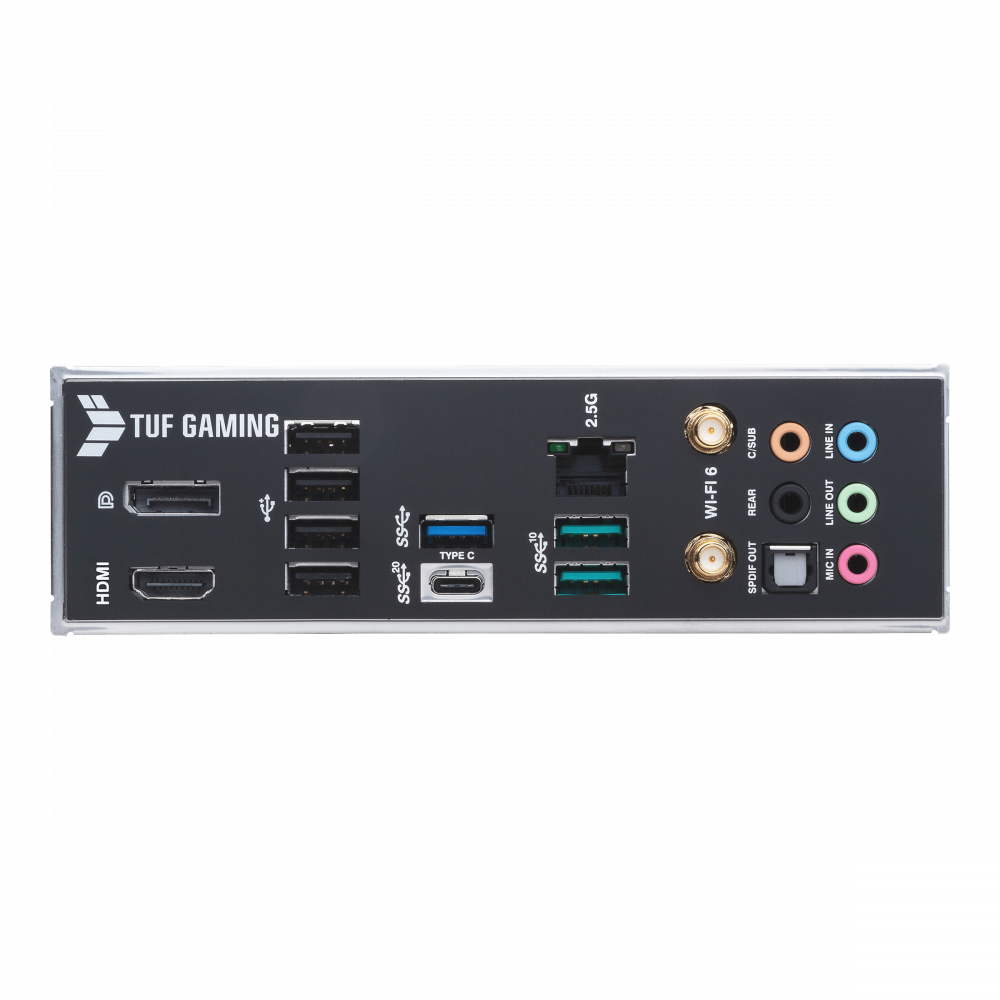

背面インターフェース
1 x USB 3.2 Gen 2x2ポート(1xUSBType-C®)
2 x USB 3.2 Gen 2ポート(2 x Type-A)
1 x USB 3.2 Gen 1ポート(1 x Type-A)
4 x USB 2.0ポート(4 x Type-A)
1 x DisplayPort
1xHDMI™ポート
1 x ASUSWi-Fiモジュール
1 x Realtek2.5Gbイーサネットポート
5xオーディオジャック
1xオプティカルS / PDIF出力ポート
基板上インターフェース
1 x Thunderbolt4ヘッダー
ファンと冷却関連
1 x4ピンCPUファンヘッダー
1 x4ピンCPUOPTファンヘッダー
1 x4ピンAIOポンプヘッダー
3 x4ピンシャーシファンヘッダー
電力関連
1 x24ピン主電源コネクタ
1 x8ピン+ 12V電源コネクタ
ストレージ関連
3 x M.2スロット(キーM)
6 x SATA 6Gb / sポート
USB
1 x USB 3.2 Gen 1コネクタ(USBType-C®をサポート)
1 x USB 3.2 Gen 1ヘッダーは、追加の2つのUSB 3.2 Gen1ポートをサポートします
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
その他
2 xAURAアドレス指定可能なGen2ヘッダー
2 x AURARGBヘッダー
1xクリアCMOSヘッダー
1 xCOMポートヘッダー
1 xフロントパネルオーディオヘッダー(AAFP)
シャーシ侵入機能を備えた1x20-3ピンシステムパネルヘッダー
1xThunderbolt™ヘッダー
主な付属品
ケーブル
2 x SATA 6Gb / sケーブル
その他
1 x ASUSWi-Fi可動アンテナ
2 xM.2ラバーパッケージ
2 x M.2SSDネジパッケージ
1 xTUFゲーミングステッカー
インストールメディア
1xサポートDVD
ドキュメンテーション
1 xTUF認定カード
1xユーザーマニュアル
BIOS機能
192(128 + 64)MbフラッシュROM、UEFI AMI BIOS
管理機能
WOL by PME, PXE
OS
Windows 10 64ビット
フォームファクター(サイズW×D)
ATX
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
TELEC対応
RoHS対応
RoHS対応
