販売終了のお知らせ
この製品は販売終了しております。後継品などはこちらからご確認ください。

TUF GAMING B560M-PLUS WIFI - 第11世代インテル®B560搭載 microATX マザーボード

  • 仕様
  • SNSでシェアする

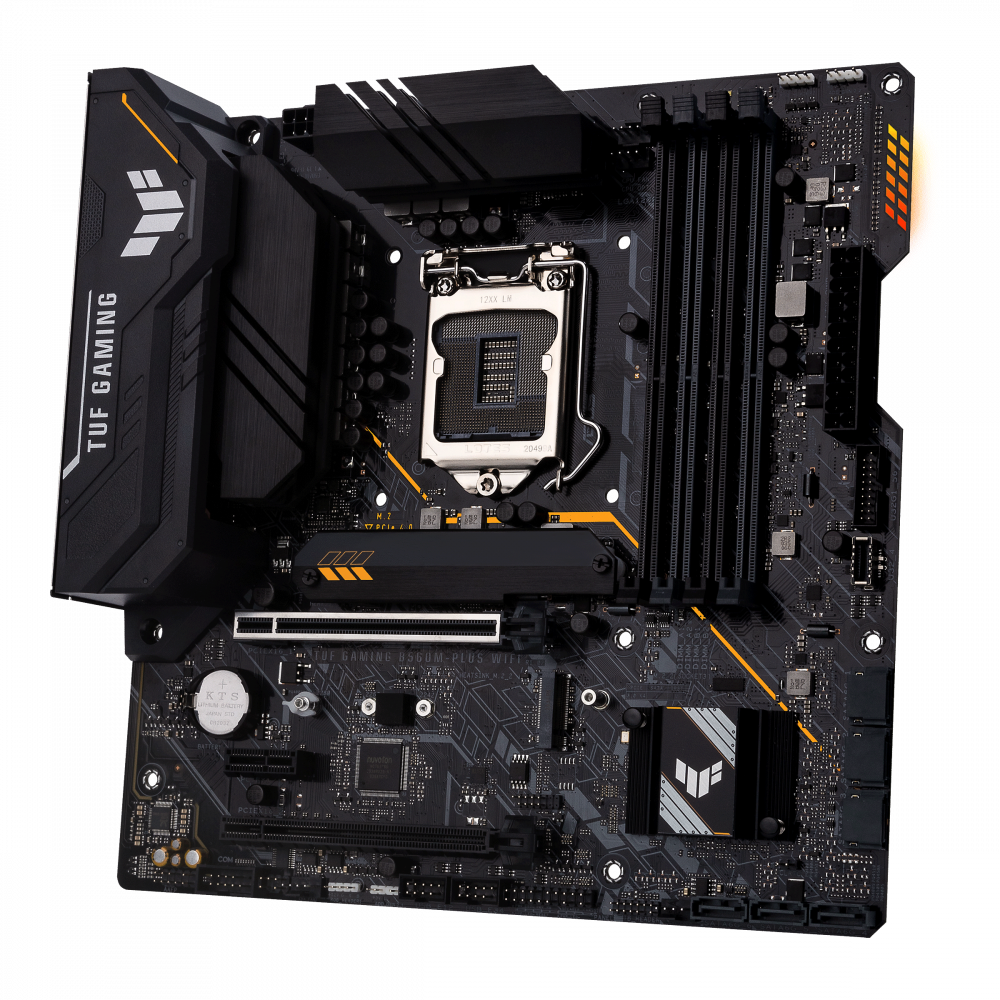

TUF GAMING B560M-PLUS WIFI

Intel® B560 (LGA 1200) mATXマザーボード、PCIe 4.0、M.2スロット×2、8+1電源ステージ、Realtek 2.5Gbイーサネット、Intel® Wi-Fi 6、DisplayPort 1.4、HDMI 2.0、USB 3.2 Gen 2、USB 3.2 Gen 1 Type-C®、Thunderbolt™ 4サポート、Aura Sync RGB Lighting、Addressable RGB搭載

メーカー型番
90MB1770-M0JAY0
TEKWIND型番
ASU-TUF/GAMING/B560M-PLUS/WIFI
JAN/UPC
0195553125277
TUF GAMING B560M-PLUS WIFIの主な特長
  • Intel® LGA 1200ソケット:第11世代Intel® Core™ プロセッサーに対応
  • 強化されたパワーソリューション:8+1パワーステージ、6層PCB、ProCoolソケット、および安定した電力供給を可能にする耐久性の高いコンデンサ。
  • 包括的な冷却:VRM用ヒートシンク、フレキシブルM.2用ヒートシンク、PCH用ヒートシンク、ハイブリッドファンヘッダー、Fan Xpert 2+搭載
  • 次世代のコネクティビティ:PCIe 4.0、Realtek 2.5Gb Ethernet、Intel® Wi-Fi 6、リアUSB 3.2 Gen 2、フロントUSB 3.2 Gen 1 Type-C®およびThunderbolt™ 4に対応
  • オンラインゲーム向け:Intel Wi-Fi 6、Realtek 2.5 Gb Ethernet、TUF LANGuard、Turbo LANテクノロジー搭載
  • 双方向AIノイズキャンセリング。ゲームやビデオ会議などでクリアなコミュニケーションを実現するために、マイクと音声出力のバックグラウンドノイズを低減する
  • MyASUS:「Link to MyASUS」によるカスタマーサービスセンターへの問い合わせ支援、ネットワークパフォーマンスの最適化、携帯電話との連携など、さまざまなサポート機能を提供

製品仕様

基本仕様

対応CPU
Intel®14nmCPUをサポート
インテル®ターボブーストテクノロジー2.0およびインテル®ターボブーストマックステクノロジー3.0をサポート**
* CPUサポートリストについては、www.asus.comを参照してください。
**インテル®ターボブーストマックステクノロジー3.0のサポートは、CPUの種類によって異なります。
搭載チップセット
インテル®B560チップセット
メインメモリー
DDR4 5000(OC)/ 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4000(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3333(OC) / 3200/2933/2800/2666/2400/2133 MHz非ECC、非バッファメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリープロファイル(XMP)をサポート
OptiMem II
*第10世代Intel®Core™i7 / i9プロセッサーは、2933/2800/2666/2400/2133をネイティブにサポートし、その他のプロセッサーはDDR42666MHzの最大転送速度で動作します。
*第11世代インテル®プロセッサーは、3200/2933/2800/2666/2400/2133をネイティブにサポートします。
*メモリQVL(認定ベンダーリスト)についてはwww.asus.comを参照してください。メモリ周波数のサポートは、CPUの種類によって異なります。
グラフィックス機能
※グラフィック仕様はCPUの種類によって異なる場合があります。
**インテル®第11世代*第10世代プロセッサーは、最大でDisplayPort1.4をサポートします。 4096 x 2304 @ 60Hzの解像度。更新については、www.intel.comを参照してください。
***インテル®第11世代プロセッサーのみがHDMI™2.0をサポートします。 4K @ 60Hzの解像度、その他は最大でHDMI™1.4のみをサポートします。 4K @ 30Hzの解像度。更新については、www.intel.comを参照してください。
拡張スロット
インテル®第11世代および第10世代プロセッサー
1 x PCIe 4.0 / 3.0x16スロット*
-インテル®第11世代プロセッサーはPCIe4.0x16をサポートします
-インテル®第10世代プロセッサーはPCIe3.0x16をサポートします
インテル®B560チップセット
1 x PCIe 3.0 x16スロット(x4モードをサポート)
1 x PCIe 3.0x1スロット
ストレージ機能
2 xM.2スロットと6x SATA 6Gb / sポートをサポート
インテル®第11世代プロセッサー
M.2_1スロット(キーM)、タイプ2242/2260/2280
-インテル®第11世代プロセッサーのみがPCIe4.0x4モードをサポートします。このスロットは他のCPUでは無効になります
インテル®B560チップセット
M.2_2スロット(キーM)、タイプ2242/2260/2280(PCIe 3.0 x4およびSATAモードをサポート)*
6 x SATA 6Gb / sポート
インテル®Optane™メモリー(ハイブリッドストレージデバイス)を有効にするには、インテル®ラピッドストレージテクノロジーを使用してPCH接続スロットにインストールする必要があります。
* M.2_2スロットはSATA_2と帯域幅を共有します。M.2_2スロットがSATAモードで動作している場合、SATA_2は無効になります。
LAN機能
1 x Realtek2.5Gbイーサネット
Wi-Fi
インテル®Wi-Fi6
2x2 Wi-Fi 6(802.11 a / b / g / n / ac / ax)
Bluetooth®
2.4 / 5GHz周波数帯をサポート
Bluetoothv5.0以降
オーディオ機能
-サポート:ジャック検出、マルチストリーミング、フロントパネルジャックリタスク
-最大24ビット/ 192kHzの再生をサポート
オーディオ機能
-オーディオシールド
-リアオプティカルS / PDIF出力ポート
-プレミアム日本のオーディオコンデンサ
-専用オーディオPCBレイヤー
USB機能
リアUSB:合計9ポート
2 x USB 3.2 Gen 2ポート(2 x Type-A)
3 x USB 3.2 Gen 1ポート(2 x Type-A + 1xUSBType-C®)
4 x USB 2.0ポート(4 x Type-A)
フロントUSB:合計7ポート
1 x USB 3.2 Gen Gen 1コネクタ(USBType-C®をサポート)
1 x USB 3.2 Gen1ヘッダーサポート追加の2USB 3.2 Gen1ポート
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
特別な機能
ASUSTUF保護
-DrMOSを使用したデジタル電源設計
-強化されたDRAM過電流保護
-ESDガード
-TUF LANGuard
-過電圧保護
-SafeSlot Core +
-ステンレススチールバックI / O
ASUS Q-Design
-M.2Q-Latch
-Q-DIMM
-Q-LED(CPU [赤]、DRAM [黄色]、VGA [白]、ブートデバイス[黄緑])
-Qスロット
ASUSサーマルソリューション
-柔軟なM.2ヒートシンク
-VRMヒートシンクの設計
ASUS EZ DIY
-ProCool
-事前に取り付けられたI / Oシールド
AURA同期
-AURARGBヘッダー
-アドレス指定可能なGen2RGBヘッダー
Software Features
ASUS専用ソフトウェア
アーマリークレート
-AURAクリエーター
-AURA Sync
-双方向AIノイズキャンセル
AIスイート3
-パフォーマンスと省電力ユーティリティ
TurboV EVO
EPU
Digi + VRM
ファンXpert2 +
-EZアップデート
TUFゲーミングCPU-Z
AI充電器
ASUS Turbo LAN
DAEMON Tools
ゲーム用ヘッドセット用のDTSカスタム
MyAsus
ノートンアンチウイルスソフトウェア(無料試用版)
WinRAR
UEFI BIOS
ASUS EZ DIY
-ASUS CrashFree BIOS 3
-ASUS EZ Flash 3
-ASUS UEFI BIOSEZモード

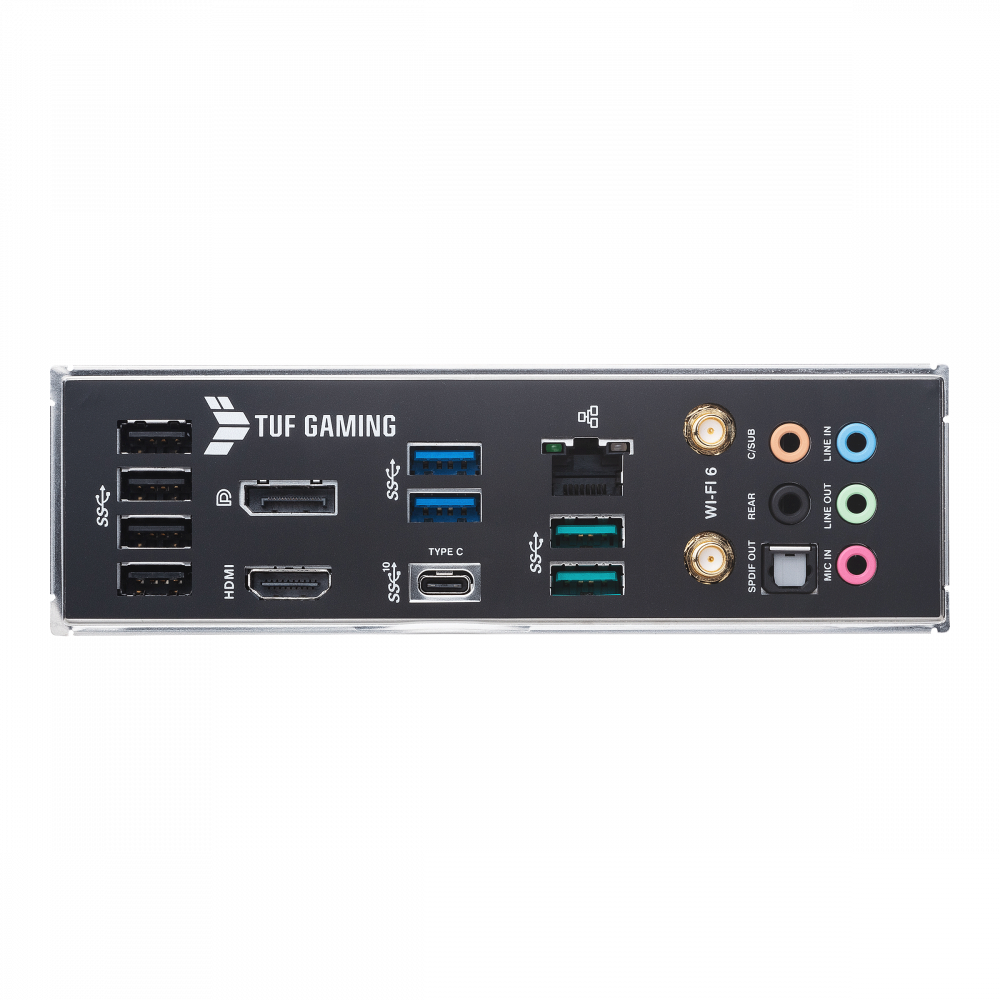

背面インターフェース
2 x USB 3.2 Gen 2ポート(2 x Type-A)
3 x USB 3.2 Gen 1ポート(2 x Type-A、1xUSBType-C®)
4 x USB 2.0ポート(4 x Type-A)
1 x DisplayPort
1xHDMI™ポート
1 x ASUSWi-Fiモジュール
1 x Realtek2.5Gbイーサネットポート
5xオーディオジャック
1xオプティカルS / PDIF出力ポート
基板上インターフェース
ファンと冷却関連
1 x4ピンCPUファンヘッダー
1 x4ピンCPUOPTファンヘッダー
2 x4ピンシャーシファンヘッダー
電力関連
1 x24ピン主電源コネクタ
1 x8ピン+ 12V電源コネクタ
ストレージ関連
2 x M.2スロット(キーM)
6 x SATA 6Gb / sポート
USB
1 x USB 3.2 Gen 1コネクタ(USBType-C®をサポート)
1 x USB 3.2 Gen1ヘッダーサポート追加の2USB 3.2 Gen1ポート
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
その他
2 xAURAアドレス指定可能なGen2ヘッダー
2 x AURARGBヘッダー
1xクリアCMOSヘッダー
1 xCOMポートヘッダー
1 xフロントパネルオーディオヘッダー(AAFP)
シャーシ侵入機能を備えた1x20-3ピンシステムパネルヘッダー
1xThunderbolt™ヘッダー
主な付属品
ケーブル
2 x SATA 6Gb / sケーブル
その他
1 x ASUSWi-Fi可動アンテナ
1 xM.2ラバーパッケージ
1 x M.2SSDネジパッケージ
1 xTUFゲーミングステッカー
インストールメディア
1xサポートDVD
ドキュメンテーション
1 xTUF認定カード
1xユーザーマニュアル
BIOS機能
128 MbフラッシュROM、UEFI AMI BIOS
管理機能
WOL by PME, PXE
OS
Windows 10 64ビット
フォームファクター(サイズW×D)
microATX
9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm )

パッケージサイズ

幅(W)
27.5cm
奥行(D)
6.8cm
高さ(H)
27.5cm
重量
1.4kg

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
TELEC対応
RoHS対応
RoHS対応
