PRIME H570-PLUS - Intel H570 第10世代・11世代CPU (LGA1200)対応 H570チップセット MicroATX マザーボード

  • 仕様
  • SNSでシェアする

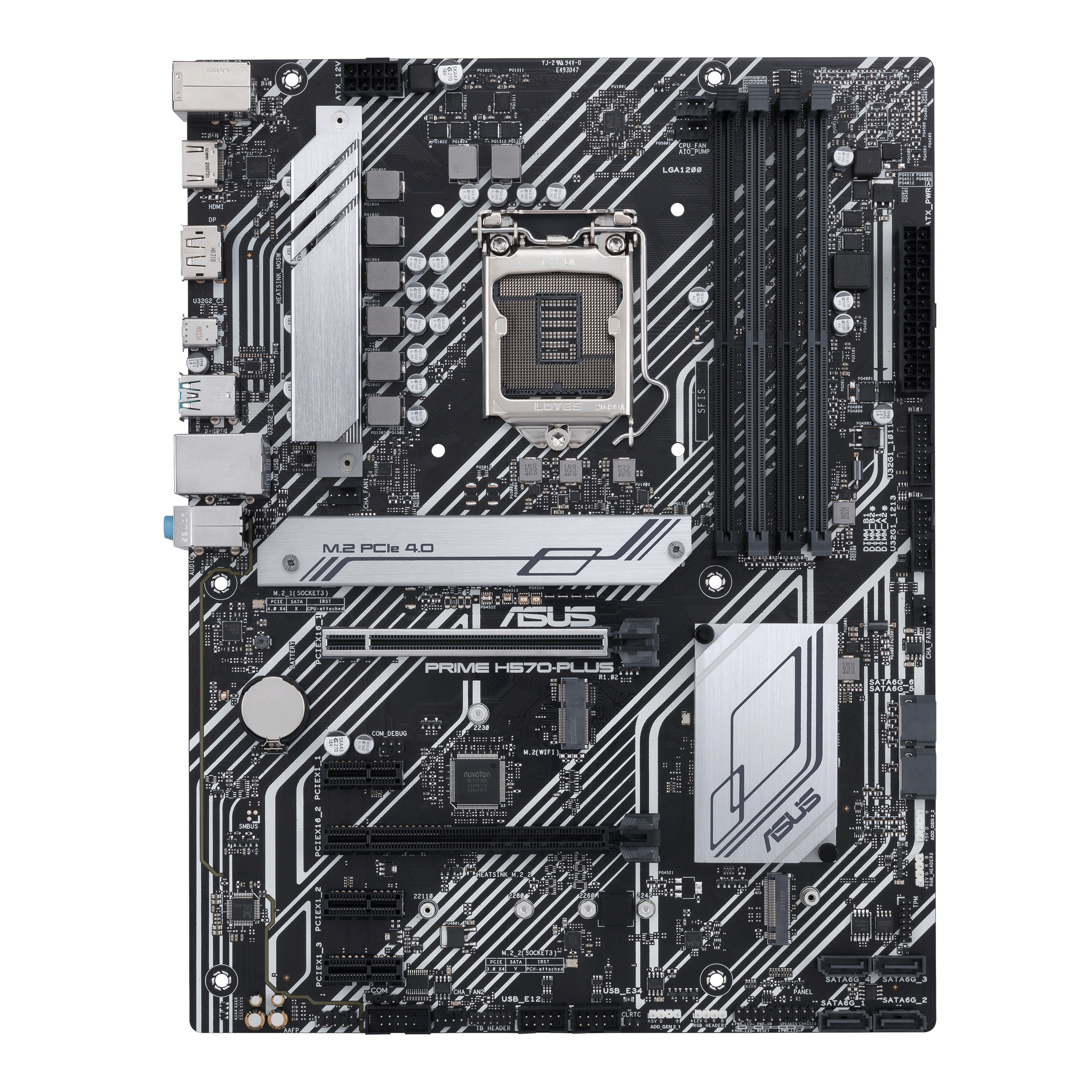

PRIME H570-PLUS

インテル®H570(LGA 1200)ATXマザーボード、デュアルM.2、8パワーステージ、インテル®1Gbイーサネット、DisplayPort、HDMI、USB 3.2 Gen2Type-C®、リアUSB 3.2 Gen 2、Thunderbolt™4ヘッダーサポート、 PCIe 4.0、Aura SyncRGB照明

メーカー型番
90MB16M0-M0JAY0
TEKWIND型番
ASU-PRIME/H570-PLUS
JAN/UPC
0195553124560
PRIME H570-PLUSの主な特長
  • インテル®LGA1200ソケット:第11世代インテル®Core™プロセッサーに対応
  • 包括的な冷却:VRMヒートシンク、M.2ヒートシンク、PCHヒートシンク、ハイブリッドファンヘッダー、Fan Xpert 2+
  • ASUS OptiMem:メモリの安定性を向上させるためにシグナルインテグリティを維持するためのトレースとビアの注意深いルーティング
  • 超高速接続:PCIe 4.0、デュアルM.2、1Gbイーサネット、背面USB 3.2Gen2Type-C®およびThunderbolt™4のサポート
  • 5XプロテクションIII:オールラウンドな保護のための複数のハードウェアセーフガード。

製品仕様

基本仕様

対応CPU
Intel®14nmCPUをサポート
Intel®ターボブーストテクノロジー2.0およびインテル®ターボブーストマックステクノロジー3.0 *をサポート
* CPUサポートリストについては、www.asus.comを参照してください。
**インテル®ターボブーストマックステクノロジー3.0のサポートはCPUタイプによって異なります
搭載チップセット
Intel® H570 Chipset
メインメモリー
4600(OC)/ 4400(OC)/ 4266(OC)/ 4000(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3333(OC)/ 3200(OC)/ 2933/2800/2666 / 2400/2133 MHz非ECC、バッファなしメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリープロファイル(XMP)をサポート
ASUS OptiMem
*第11世代インテル®プロセッサーは、2933/2800/2666/2400/2133をネイティブにサポートします。
*第10世代Intel®Core™i7 / i9プロセッサーは、2933/2800/2666/2400/2133 MHzをネイティブにサポートし、その他のプロセッサーはDDR42666MHzの最大転送速度で動作します。
メモリQVL(認定ベンダーリスト)についてはwww.asus.comを参照してください。メモリ周波数のサポートは、CPUの種類によって異なります。
グラフィックス機能
1 x HDMI 1.4 / 2.0 ***
※グラフィック仕様はCPUの種類によって異なる場合があります。
**インテル®11th* 10thプロセッサーの場合、最大でDisplayPort1.4をサポートします。 4096 x 2304 @ 60Hzの解像度。更新については、www.intel.comを参照してください。
***インテル®11thプロセッサーのみがHDMI™2.0をサポートします。 4K @ 60Hzの解像度、その他は最大でHDMI™1.4のみをサポートします。 4K @ 30Hzの解像度。更新については、www.intel.comを参照してください。
拡張スロット
インテル®第11世代*第10世代プロセッサー
1 x PCIe 4.0 / 3.0x16スロット*
-インテル®11番目のプロセッサーはPCIe4.0x16をサポートします
-インテル®10thプロセッサーはPCIe3.0x16をサポートします
インテル®H570チップセット
1 x PCIe 3.0 x16スロット(x4モードで最大)*
3 x PCIe 3.0x1スロット
ストレージ機能
2 xM.2スロットと6x SATA 6Gb / sポートをサポート
Totalは、2 xM.2スロットと6x SATA 6Gb / sポートをサポートします
インテル®第11世代プロセッサー
M.2_1スロット(キーM)、タイプ2242/2260/2280/22110
-Intel®11thCore™プロセッサーのみがPCIe4.0x4モードをサポートします。このスロットは他のCPUでは無効になります
インテル®H570チップセット
-M.2_2スロット(キーM)タイプ2242/2260/2280/22110(PCIE 3.0 x 4 * SATAモードモードをサポート)*
-6 x SATA 6Gb / sポート
Intel®RapidStorageTechnologyのPCIeモードSSDのRAID機能は、1。CPU接続スロットとPCH接続スロットの両方にインストールされたIntel®SSD、または2.PCH接続スロットにインストールされたその他のサードパーティSSDのいずれかで使用できます。
インテル®Optane™メモリー(ハイブリッドストレージデバイス)を有効にするには、インテル®ラピッドストレージテクノロジーを使用してPCH接続スロットにインストールする必要があります。
※M.2_2ソケットにSATAモードの機器が搭載されている場合、SATA6G_2ポートは使用できません。
LAN機能
1xIntel®I219-LM1Gbイーサネット
ASUS LANGuard
Wi-Fi
M.2スロットのみ(Key E、CNVi、PCIe)
オーディオ機能
Realtek ALC8977.1サラウンドサウンドハイデフィニションオーディオCODEC *
-サポート:ジャック検出、マルチストリーミング、フロントパネルジャックリタスク
-最大24ビット/ 192kHzの再生をサポートします」
オーディオ機能
-オーディオシールド
-プレミアム日本のオーディオコンデンサ
-専用オーディオPCBレイヤー
* HDA帯域幅の制限により、7.1サラウンドサウンドオーディオでは32ビット/ 192kHzはサポートされていません。
** 7.1チャネルオーディオ出力をサポートするには、フロントパネルにHDオーディオモジュールを備えたシャーシが必要です。
USB機能
リアUSB:合計7ポート
2 x USB 3.2 Gen 2ポート(2 x Type-A)
1x USB 3.2 Gen 2ポート(1xUSBType-C®)
4 x USB 2.0ポート(4 x Type-A)
フロントUSB:合計8ポート
2 x USB 3.2 Gen1ヘッダーは追加の4つのUSB3.2 Gen1ポートをサポートします
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
特別な機能
ASUS5XプロテクションIII
-ASUS DIGI + VRM
-ASUS LANGuard
-ASUS過電圧保護
-ASUS SafeSlot Core +
-ASUSステンレススチールバックI / O
ASUS Q-Design:
-ASUS Q-DIMM
-ASUSQスロット
ASUSサーマルソリューション
-柔軟なM.2ヒートシンク
-VRMヒートシンクの設計
ASUS EZ DIY
-ボックスヘッダー
AURA SYNC
-AURARGBヘッダー
-アドレス指定可能なGen2RGBヘッダー
Software Features
ASUS専用ソフトウェア:
アーマリークレート
AIスイート3
-パフォーマンスと省電力ユーティリティ
TurboV EVO
Digi + VRM
EPU
ファンXpert2 +
-EZアップデート
AI充電器
ASUS CPU-Z
DAEMON Tools
ノートンアンチウイルスソフトウェア(60日間無料トライアル)
WinRAR
UEFI BIOS
ASUS EZ DIY
-ASUS CrashFree BIOS 3
-ASUS EZ Flash 3
-ASUS UEFI BIOSEZモード
背面インターフェース
1 xDPポート
1 xHDMIポート
3xオーディオジャック
1 x PS / 2キーボード/マウスコンボポート
1xIntel®I219-Vポート
4 x USB 2.0ポート(4 x Type-A)
2 x USB 3.2 Gen 2ポート(2 x Type-A)
1x USB 3.2 Gen 2ポート(1xUSBType-C®)
基板上インターフェース
ファンと冷却関連
1 x4ピンCPUファンヘッダー
1 x4ピンAIOポンプヘッダー
3 x4ピンシャーシファンヘッダー
電力関連
1 x24ピン主電源コネクタ
1 x8ピン+ 12V電源コネクタ
ストレージ関連
2 x M.2スロット(キーM)
6 x SATA 6Gb / sポート
USB
2 x USB 3.2 Gen1ヘッダーは追加の4つのUSB3.2 Gen1ポートをサポートします
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
その他
2 xAURAアドレス指定可能なGen2ヘッダー
2 x AURARGBヘッダー
1xクリアCMOSヘッダー
1 xCOMポートヘッダー
1 xフロントパネルオーディオヘッダー(AAFP)
1 x S / PDIF出力ヘッダー
シャーシ侵入機能を備えた1x20-3ピンシステムパネルヘッダー
1 x14-1ピンSPITPMヘッダー
1X M.2スロット(キーE)
1 x Thunderbolt4ヘッダー
主な付属品
ケーブル
2 x SATA 6Gb / sケーブル
その他
1 xM.2ラバーパッケージ

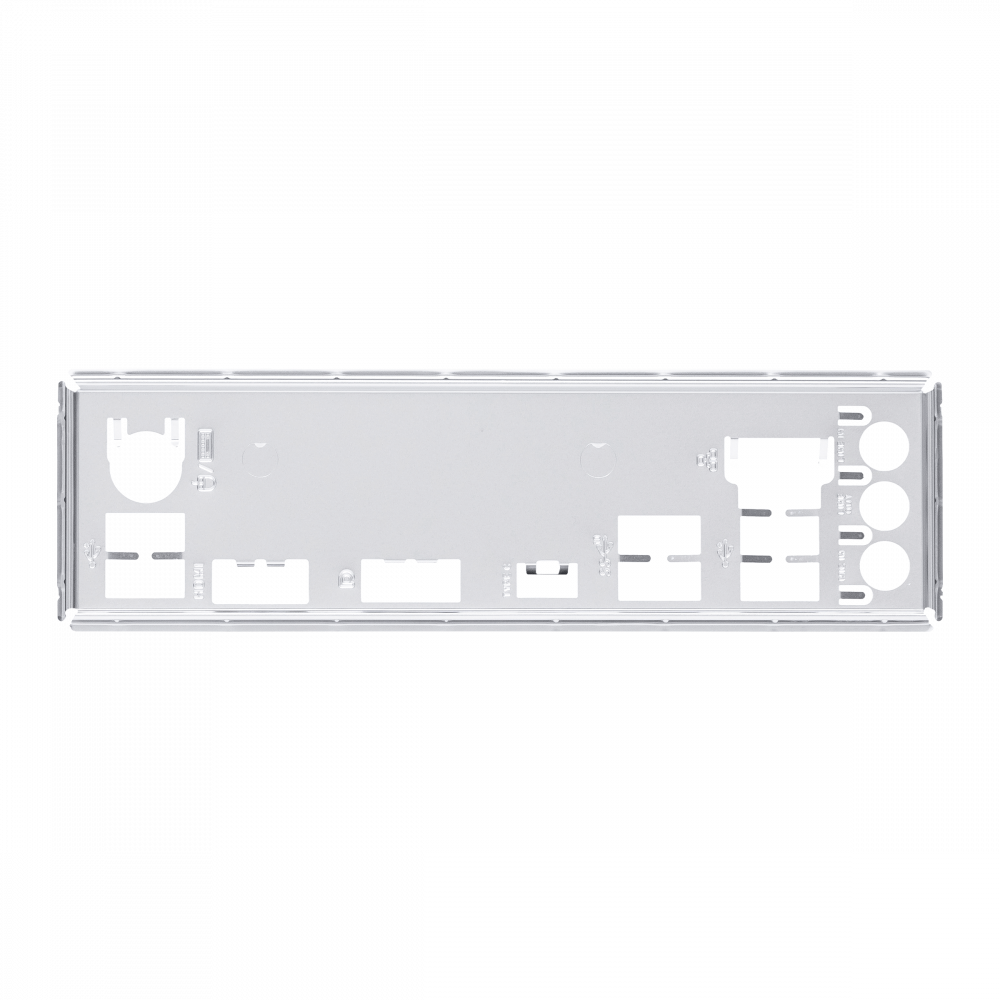

1 xIOシールド
1 x M.2SSDネジパッケージ
1 xM.2キーEネジパッケージ
インストールメディア
1xサポートDVD
ドキュメンテーション
1xユーザーズマニュアル
BIOS機能
194MbフラッシュROM、UEFI AMI BIOS
管理機能
WOL by PME、PXE
OS
Windows 10 64ビット
フォームファクター(サイズW×D)
ATX
30.5cm×23.4cm

パッケージサイズ

幅(W)
26.6cm
奥行(D)
5.3cm
高さ(H)
32.8cm
重量
1.3kg

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
