TUF GAMING B560M-PLUS - INTEL B560 第10世代・11世代 CPU(LGA1200)対応 B560 チップセット MicroATX マザーボード

  • 仕様
  • SNSでシェアする

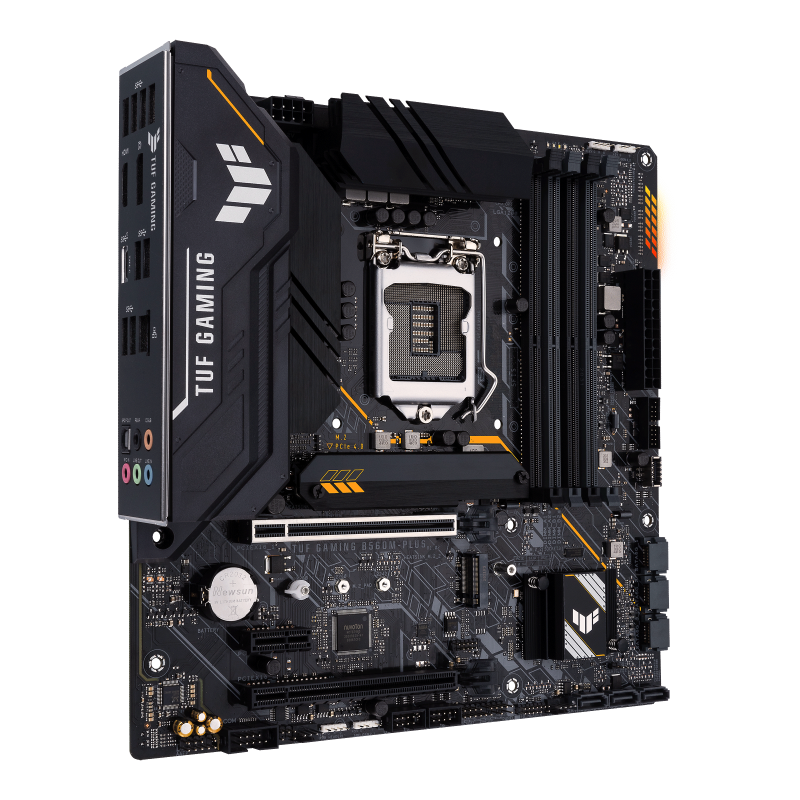

TUF GAMING B560M-PLUS

インテル®B560(LGA 1200)mATXマザーボード、PCIe 4.0、2つのM.2スロット、8 + 1パワーステージ、Realtek 2.5Gbイーサネット、DisplayPort 1.4、HDMI 2.0、USB 3.2 Gen 2、USB 3.2 Gen1Type-C®、 Thunderbolt™4のサポート、Aura Sync RGB照明、アドレス指定可能なRGB

メーカー型番
90MB1780-M0JAY0
TEKWIND型番
ASU-TUF/GAMING/B560M-PLUS
JAN/UPC
0195553125314
TUF GAMING B560M-PLUS の主な特長
  • インテル®LGA1200ソケット:第11世代インテル®Core™プロセッサーに対応
  • 強化された電源ソリューション:8 + 1電源ステージ、6層PCB、ProCoolソケット、および安定した電力供給のための耐久性のあるコンデンサ
  • 包括的な冷却:VRMヒートシンク、フレキシブルM.2ヒートシンク、PCHヒートシンク、ハイブリッドファンヘッダー、Fan Xpert 2+
  • 次世代接続:PCIe 4.0、Realtek 2.5Gbイーサネット、リアUSB 3.2 Gen 2、フロントUSB 3.2Gen1Type-C®およびThunderbolt™4ヘッダーのサポート
  • オンラインゲーム用に作成:Intel Wi-Fi 6、Realtek 2.5 Gbイーサネット、TUF LANGuard、およびTurboLANテクノロジー
  • 双方向AIノイズキャンセル:マイクとオーディオ出力からのバックグラウンドノイズを低減して、ゲームやビデオ会議での非常にクリアなコミュニケーションを実現します
  • ASUS OptiMem II:メモリの安定性を向上させるためにシグナルインテグリティを維持するためのトレースとビアの注意深いルーティング

製品仕様

基本仕様

対応CPU
Intel®14nmCPUをサポート
インテル®ターボブーストテクノロジー2.0およびインテル®ターボブーストマックステクノロジー3.0をサポート**
* CPUサポートリストについては、www.asus.comを参照してください。
**インテル®ターボブーストマックステクノロジー3.0のサポートは、CPUの種類によって異なります。
搭載チップセット
Intel® B560 Chipset
メインメモリー
DDR4 5000(OC)/ 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4000(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3333(OC) / 3200/2933/2800/2666/2400/2133 MHz非ECC、非バッファメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリープロファイル(XMP)をサポート
OptiMem II
*第10世代Intel®Core™i7 / i9プロセッサーは、2933/2800/2666/2400/2133をネイティブにサポートし、その他のプロセッサーはDDR42666MHzの最大転送速度で動作します。
*第11世代インテル®プロセッサーは、3200/2933/2800/2666/2400/2133をネイティブにサポートします。
*メモリQVL(認定ベンダーリスト)についてはwww.asus.comを参照してください。メモリ周波数のサポートは、CPUの種類によって異なります。
グラフィックス機能
※グラフィック仕様はCPUの種類によって異なる場合があります。
**インテル®第11世代*第10世代プロセッサーは、最大でDisplayPort1.4をサポートします。 4096 x 2304 @ 60Hzの解像度。更新については、www.intel.comを参照してください。
***インテル®第11世代プロセッサーのみがHDMI™2.0をサポートします。 4K @ 60Hzの解像度、その他は最大でHDMI™1.4のみをサポートします。 4K @ 30Hzの解像度。更新については、www.intel.comを参照してください。
拡張スロット
インテル®第11世代*第10世代プロセッサー
1 x PCIe 4.0 / 3.0x16スロット*
-インテル®第11世代プロセッサーはPCIe4.0x16をサポートします
-インテル®第10世代プロセッサーはPCIe3.0x16をサポートします
インテル®B560チップセット
1 x PCIe 3.0 x16スロット(x4モードをサポート)
1 x PCIe 3.0x1スロット
ストレージ機能
2 xM.2スロットと6x SATA 6Gb / sポートをサポート
インテル®第11世代プロセッサー
M.2_1スロット(キーM)、タイプ2242/2260/2280
-インテル®第11世代プロセッサーのみがPCIe4.0x4モードをサポートします。このスロットは他のCPUでは無効になります
インテル®B560チップセット
M.2_2スロット(キーM)、タイプ2242/2260/2280(PCIe 3.0 x4 * SATAモードをサポート)*
6 x SATA 6Gb / sポート
インテル®Optane™メモリー(ハイブリッドストレージデバイス)を有効にするには、インテル®ラピッドストレージテクノロジーを使用してPCH接続スロットにインストールする必要があります。
* M.2_2スロットはSATA_2と帯域幅を共有します。M.2_2スロットがSATAモードで動作している場合、SATA_2は無効になります。
LAN機能
1 x Intel®I225-V2.5Gbイーサネット
ASUS LANGuard
オーディオ機能
-サポート:ジャック検出、マルチストリーミング、フロントパネルジャックリタスク
-最大24ビット/ 192kHzの再生をサポート
オーディオ機能
-オーディオシールド
-リアオプティカルS / PDIF出力ポート
-プレミアム日本のオーディオコンデンサ
-専用オーディオPCBレイヤー
USB機能
リアUSB:合計9ポート
2 x USB 3.2 Gen 2ポート(2 x Type-A)
3 x USB 3.2 Gen 1ポート(2 x Type-A + 1xUSBType-C®)
4 x USB 2.0ポート(4 x Type-A)
フロントUSB:合計7ポート
1 x USB 3.2 Gen Gen 1コネクタ(USBType-C®をサポート)
1 x USB 3.2 Gen1ヘッダーサポート追加の2USB 3.2 Gen1ポート
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
特別な機能
ASUSTUF保護
-DrMOSを使用したデジタル電源設計
-強化されたDRAM過電流保護
-ESDガード
-TUF LANGuard
-過電圧保護
-SafeSlot Core +
-ステンレススチールバックI / O
ASUS Q-Design
-M.2Q-Latch
-Q-DIMM
-Q-LED(CPU [赤]、DRAM [黄色]、VGA [白]、ブートデバイス[黄緑])
-Qスロット
ASUSサーマルソリューション
-柔軟なM.2ヒートシンク
-VRMヒートシンクの設計
ASUS EZ DIY
-ProCool
-事前に取り付けられたI / Oシールド
AURA同期
-AURARGBヘッダー
-アドレス指定可能なGen2RGBヘッダー
Software Features
ASUS専用ソフトウェア
アーマリークレート
-AURAクリエーター
-AURA Sync
-双方向AIノイズキャンセル
AIスイート3
-パフォーマンスと省電力ユーティリティ
TurboV EVO
EPU
Digi + VRM
ファンXpert2 +
-EZアップデート
TUFゲーミングCPU-Z
AI充電器
ASUS Turbo LAN
DAEMON Tools
ゲーム用ヘッドセット用のDTSカスタム
ノートンアンチウイルスソフトウェア(無料試用版)
WinRAR
UEFI BIOS
ASUS EZ DIY
-ASUS CrashFree BIOS 3
-ASUS EZ Flash 3
-ASUS UEFI BIOSEZモード
背面インターフェース
2 x USB 3.2 Gen 2ポート(2 x Type-A)
3 x USB 3.2 Gen 1ポート(2 x Type-A、1xUSBType-C®)
4 x USB 2.0ポート(4 x Type-A)
1 x DisplayPort
1xHDMI™ポート
1 x Realtek2.5Gbイーサネットポート
5xオーディオジャック
1xオプティカルS / PDIF出力ポート
基板上インターフェース
ファンと冷却関連
1 x4ピンCPUファンヘッダー
1 x4ピンCPUOPTファンヘッダー
2 x4ピンシャーシファンヘッダー
電力関連
1 x24ピン主電源コネクタ
1 x8ピン+ 12V電源コネクタ
ストレージ関連
2 x M.2スロット(キーM)
6 x SATA 6Gb / sポート
USB
1 x USB 3.2 Gen 1コネクタ(USBType-C®をサポート)
1 x USB 3.2 Gen1ヘッダーサポート追加の2USB 3.2 Gen1ポート
2 x USB2.0ヘッダーは追加の4つのUSB2.0ポートをサポートします
その他
2 xAURAアドレス指定可能なGen2ヘッダー
2 x AURARGBヘッダー
1xクリアCMOSヘッダー
1 xCOMポートヘッダー
1 xフロントパネルオーディオヘッダー(AAFP)
シャーシ侵入機能を備えた1x20-3ピンシステムパネルヘッダー
1 x Thunderbolt™ヘッダー
主な付属品
ケーブル
2 x SATA 6Gb / sケーブル
その他
1 xM.2ラバーパッケージ
1 x M.2SSDネジパッケージ
1 xTUFゲーミングステッカー
インストールメディア
1xサポートDVD
ドキュメンテーション
1 xTUF認定カード
1xユーザーマニュアル
BIOS機能
128 MbフラッシュROM、UEFI AMI BIOS
管理機能
WOL by PME, PXE
OS
Windows 10 64ビット
フォームファクター(サイズW×D)
MicroATX
9.6インチx9.6インチ(24.4 cm x 24.4 cm)

法令関連

電気用品安全(PSE)
対象外
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
