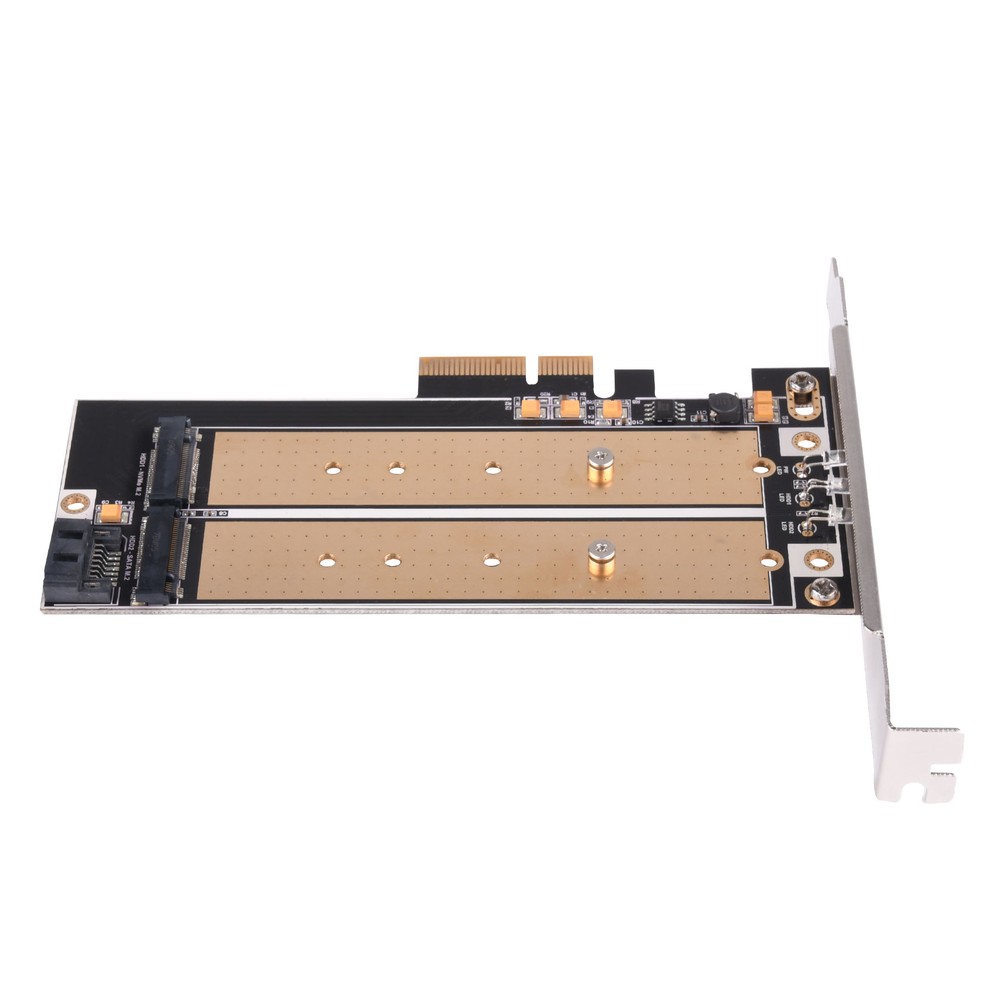

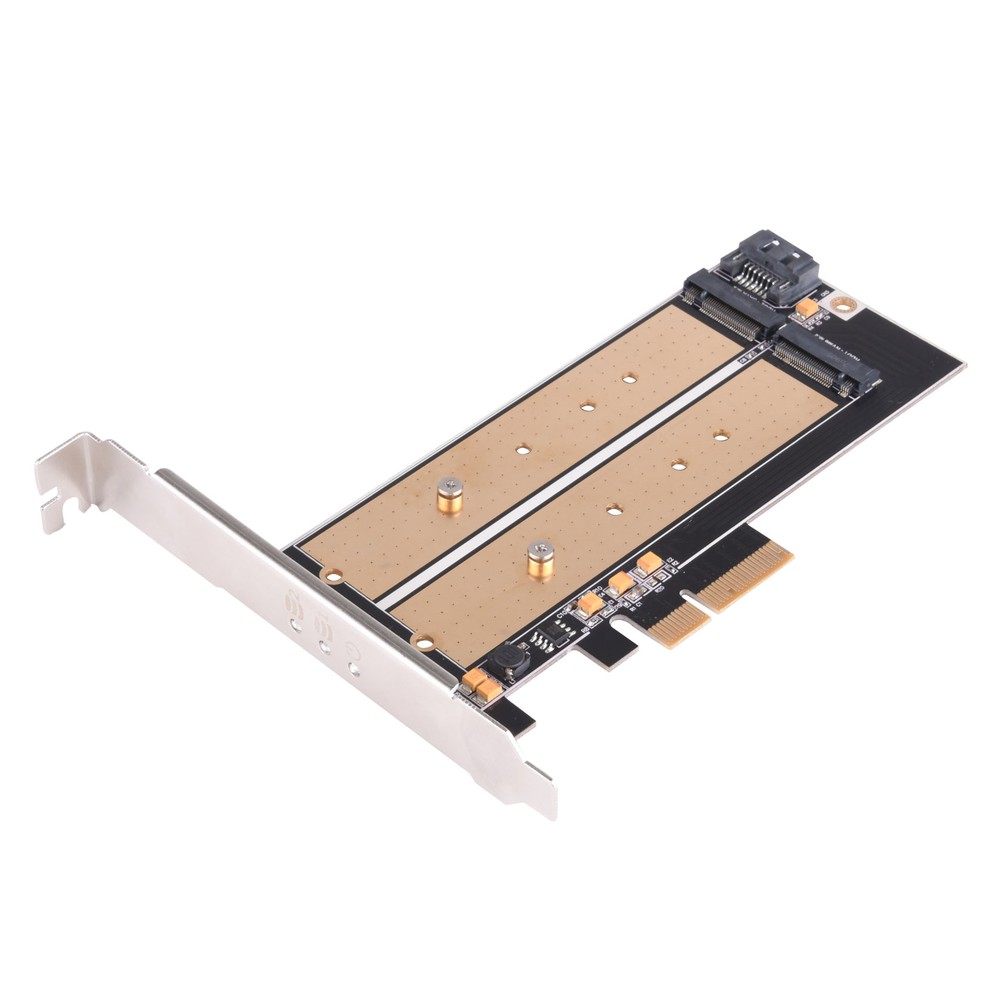

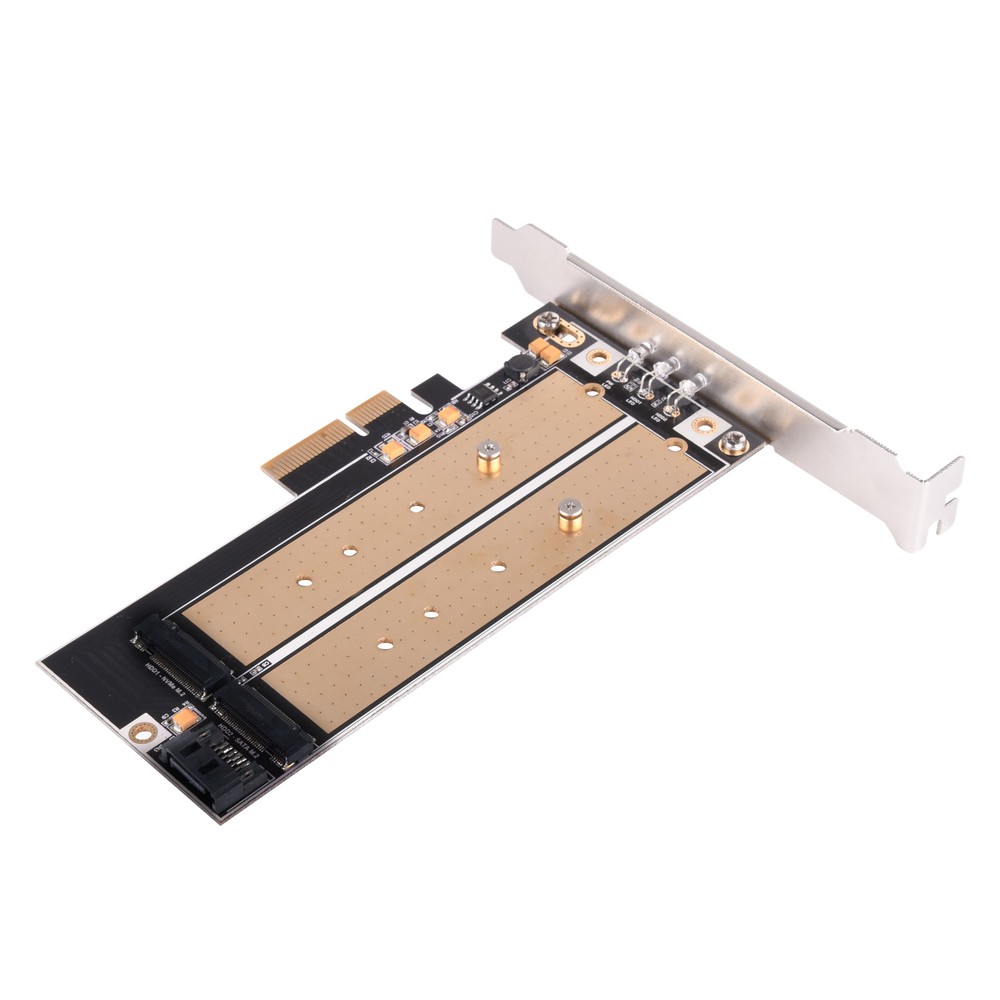

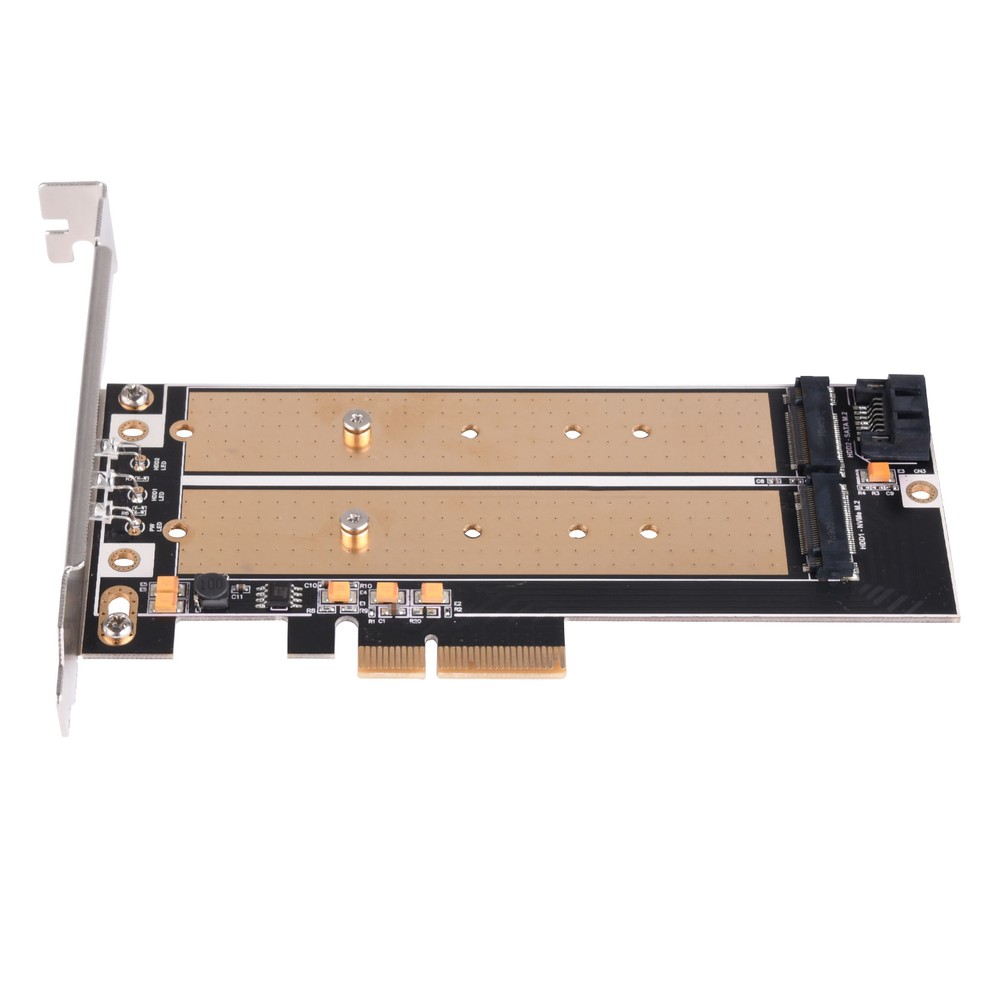

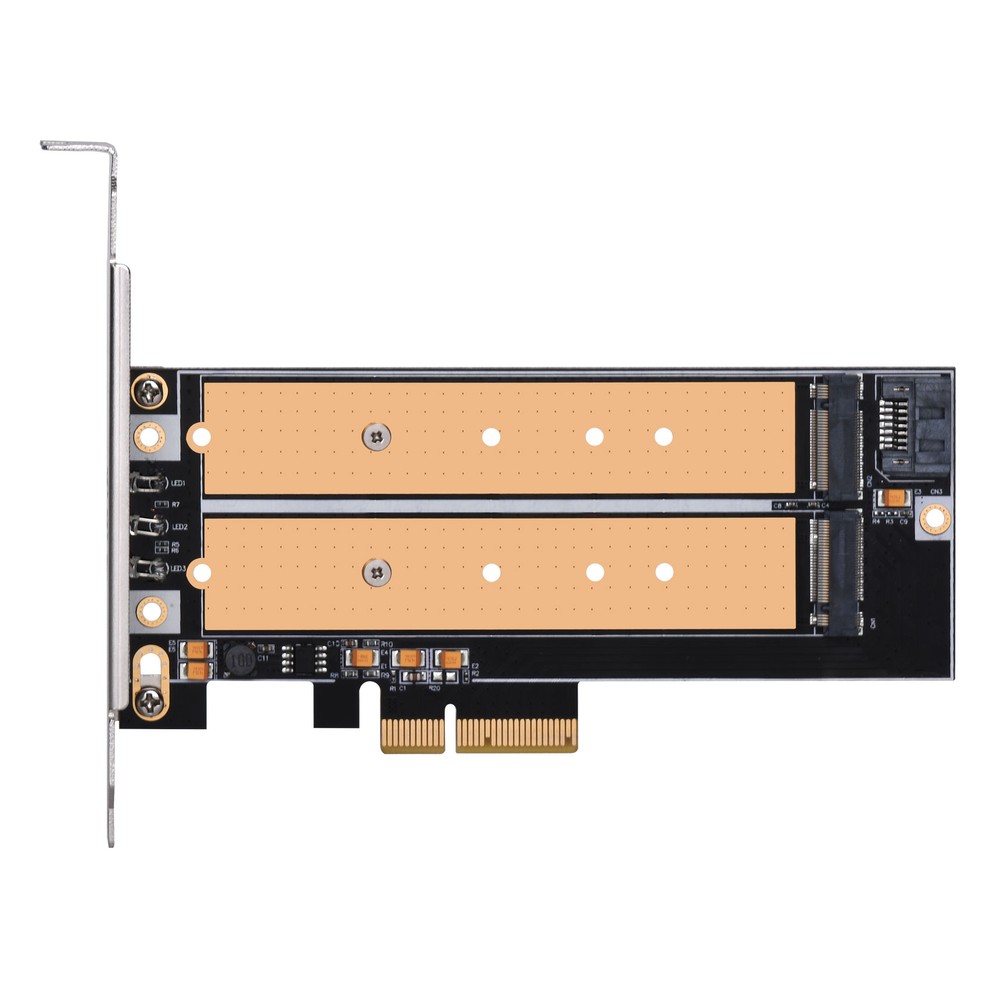

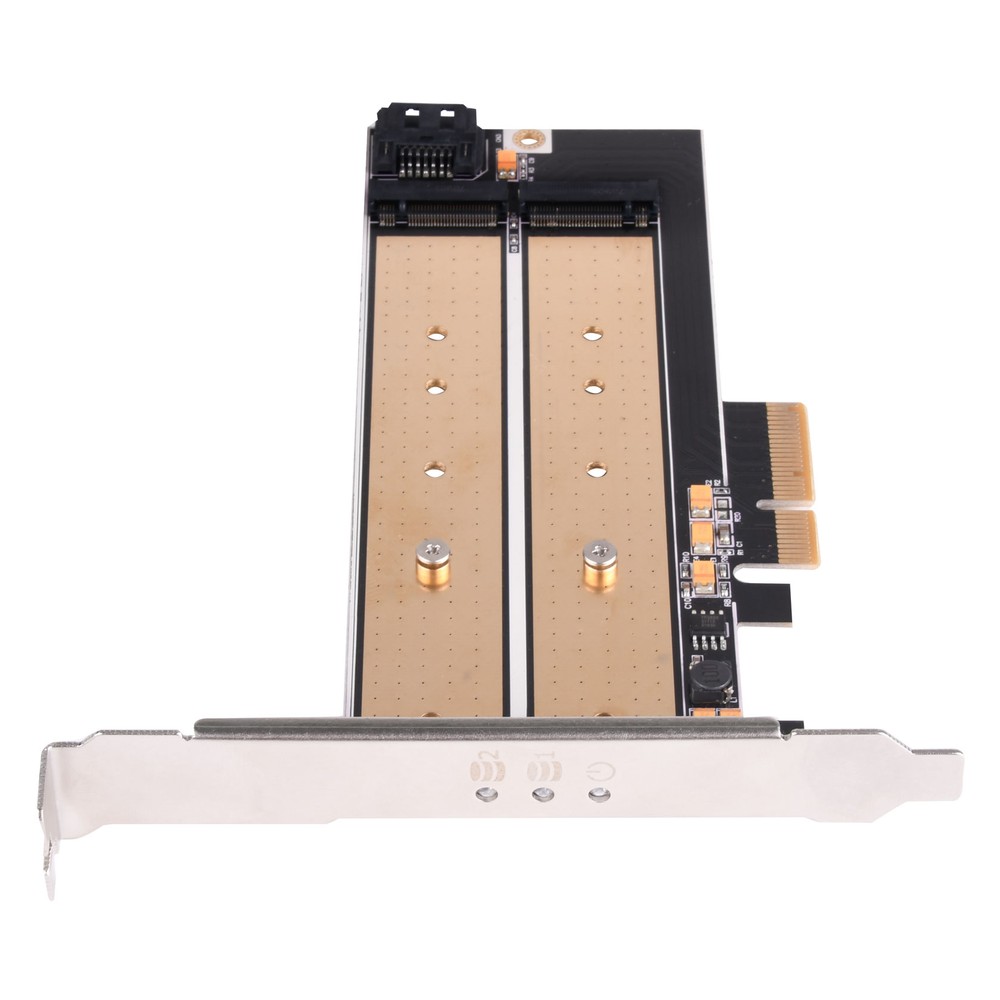

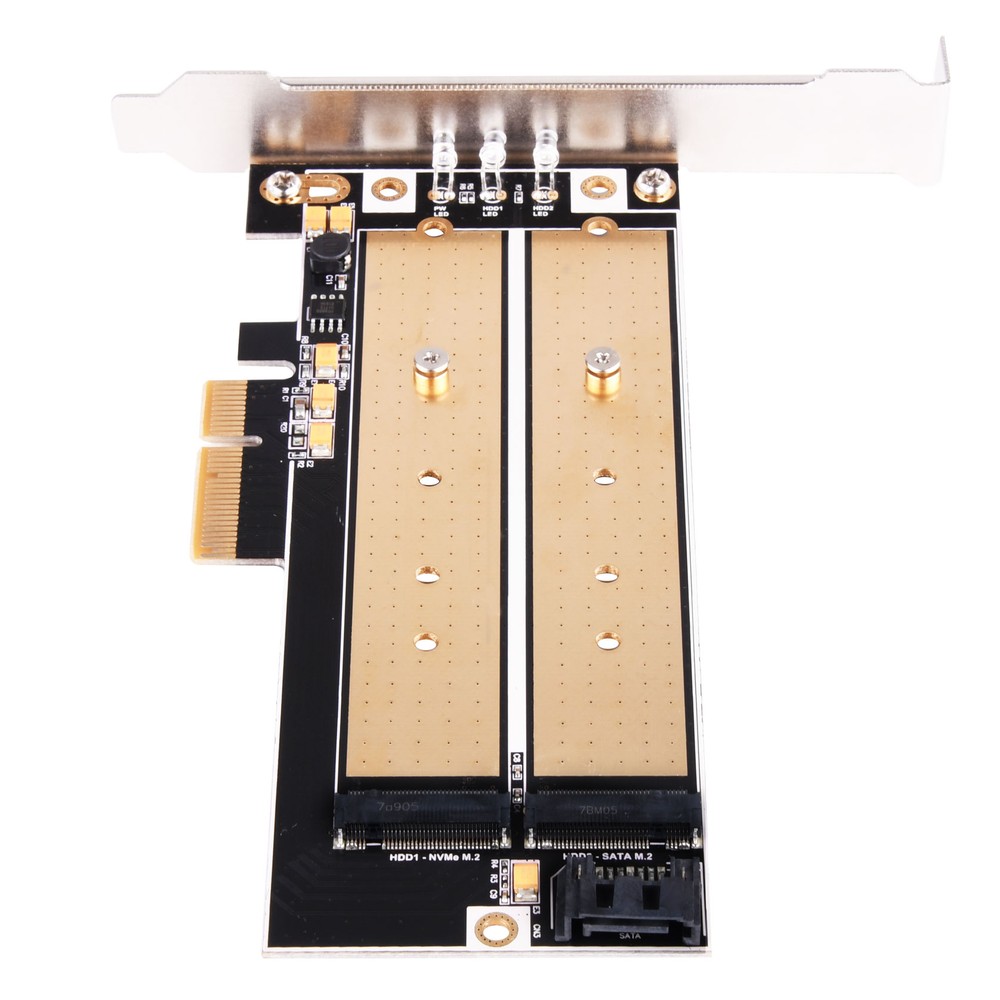

M.2モジュールを2つ搭載できるM.2増設インターフェイスカード

 SST-ECM22

JAN/UPC:4589657256047
メーカー型番:SST-ECM22
TEKWIND型番:SIV-SST-ECM22

SST-ECM22の特長

  • PCIe x4, SATA6接続
  • PCIe接続のM.2モジュールとSATA接続のM.2モジュールを同時に搭載可能
  • 30mm, 42mm, 60mm, 80mm, 110mmのM.2に対応
  • ロープロファイルブラケット付属

製品の詳細はメーカーサイトでご確認ください。メーカーページで製品詳細を見る

製品画像

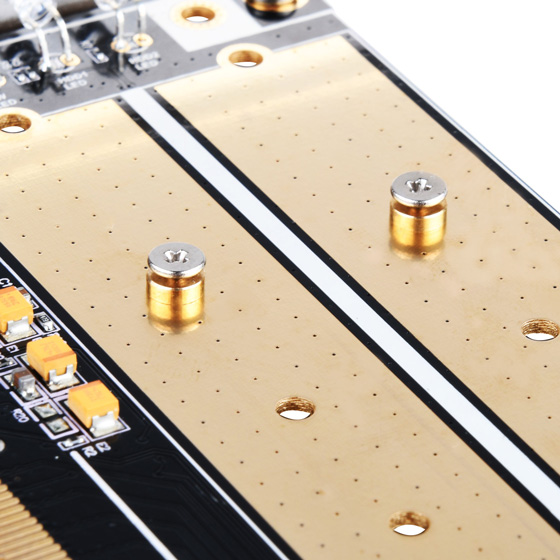

Exposed gold inlays efficienty cool installed M.2 SSD for consistently high performance

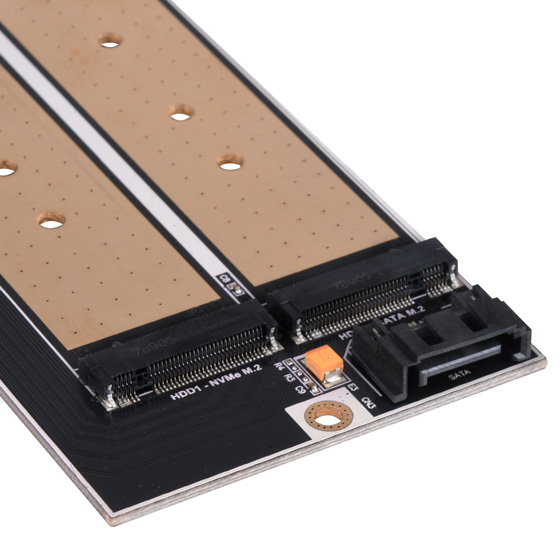

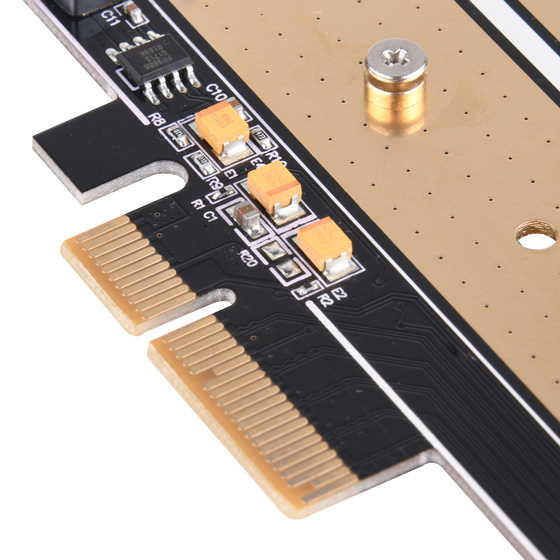

Converts one M.2 port (M key) into one PCIe x4 interface

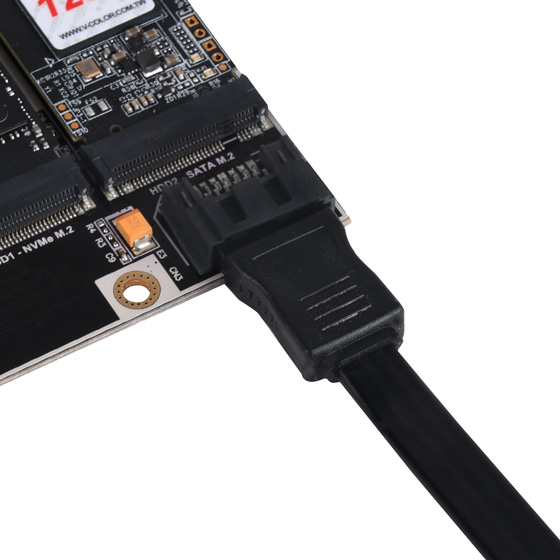

Converts a second M.2 port (B key) into SATA interface

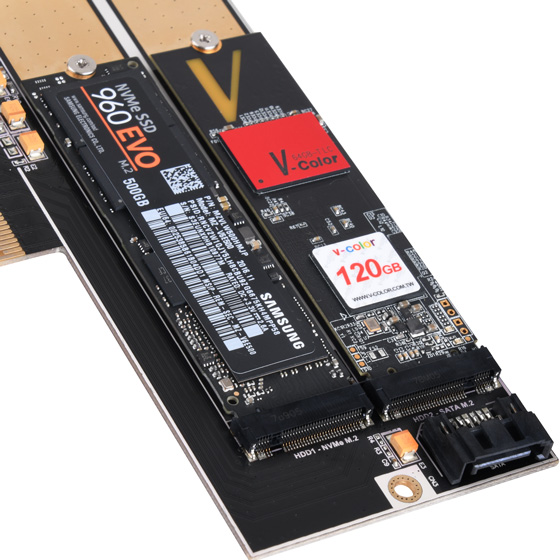

Supports two M.2 SSD simultaneously

Supports M.2 SSD up to 110mm in length

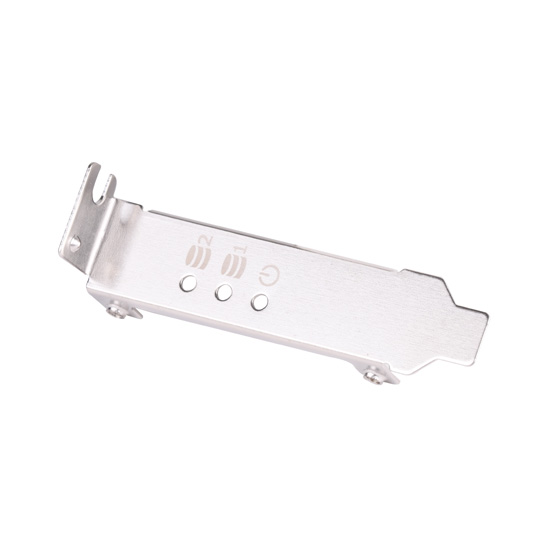

Includes optional Low-profile expansion slot

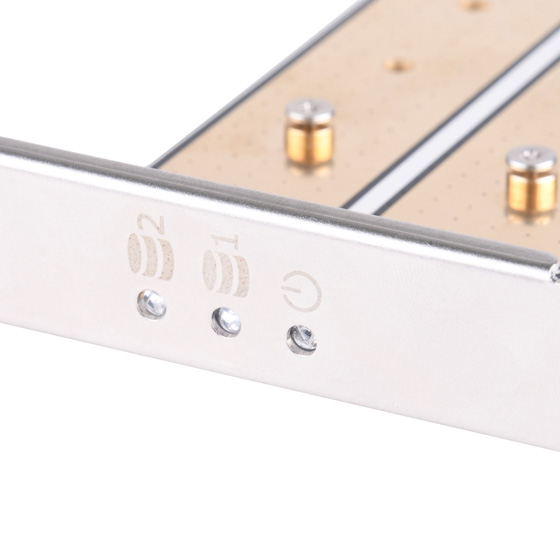

LED Indicator

スペック

型番 SST-ECM22
LEDインジケータ 電源LED: 赤
SATA M.2 SSD読み書きLED: オレンジ
PCIe M.2 SSD読み書きLED: 青
インターフェース PCI Express x4 / SATA 6 Gbps
SSDインタフェース M.2 (NGFF)
モジュールキー SATAベースBキー
PCIe x4 NVMeベースMキー
ドライブ数 2
オペレーティングシステムサポート Microsoft Windows 7 (32ビット/64ビット), 8/8.1/10 (32ビット/64ビット)または将来発表されるバージョン
Mac OS 10.2.8またはそれ以降
Linux
実重量 60g
M.2 SSD対応長さ 30mm, 42mm, 60mm, 80mm, 110mm
寸法 121mm (W) x 11mm (H) x 157.3mm (D)
サーマルパッド
熱伝導性 1.5W/m.k
動作温度 -20 °C ~ 180 °C
放熱パッド厚 1.0mm
1.5mm
重量および寸法 グレーパッド1 : 60mm(W) X 1mm(H) X 20mm(D), 2.8g
グレーパッド2 : 60mm(W) X 1.5mm(H) X 20mm(D),3.7g
備考 :
* ECM22の'M'キーはPCIe SSD専用、'B'キーはSATA SSD専用です
** BキーSSDが正しく動作するには、SATA 7ピンケーブルをマザーボードに接続する必要があります
*** B+MキーSATA M.2 SSDには、Bキースロットをご使用ください
**** M.2 PCIe NVMeモードSSDには、Intel® 9シリーズ (Z97 H97 Z170 X99)またはそれ以降のバージョンのチップセット搭載マザーボード、およびWindows 8以降のバージョンのオペレーティングシステムの使用が必須です
***** M.2 SSDを使って起動するには、マザーボードがそれに対応している必要があります。BIOSの制約により、全てのマザーボードがM.2 SSDによる起動をサポートしているわけではないので、この機能を有効にする方法をマザーボードのマニュアルまたは販売店にご確認ください
****** M.2 SSDをECM22にインストールする前に、最適な放熱効果が得られるよう、ゴールド層を覆っている保護フィルムを剥がしてください
