AKRacing チェア 組み立てマニュアル
AKRacing チェア 組み立てマニュアルを動画と写真付きのテキストでご用意しております。
※組み立て方法は各製品で共通となります。
※組み立てにあたってはできる限り2名で作業することをお勧めいたします。
動画編
Webマニュアル編
1.はじめに、付属品がすべて揃っているかご確認ください。
・背もたれ部固定用ネジ(左右各2本,計4本)は背もたれ部に仮留めされています
・ガスシリンダーベース固定用ネジ(計4本)は座面部裏側に仮留めされています
・①②のカバーのデザインはモデル・生産時期により異なる場合があります※サイドカバーのデザイン変更について

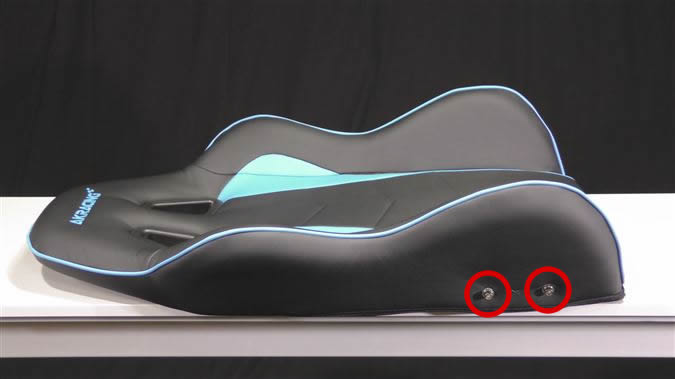

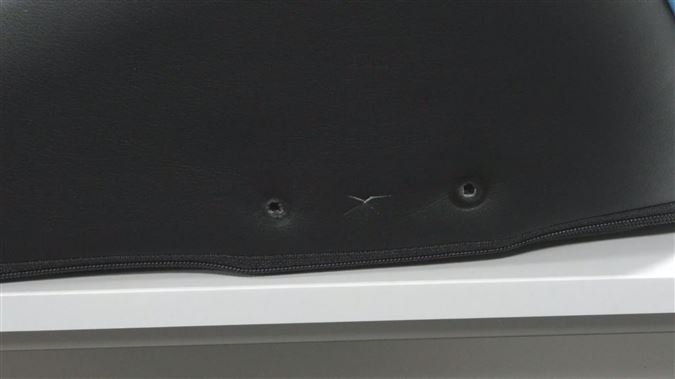

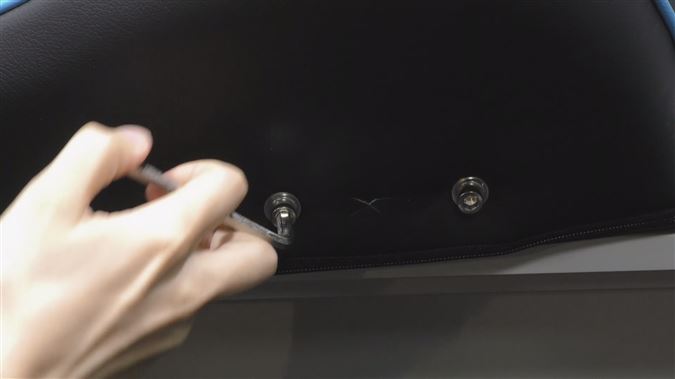

2.背もたれ部のネジ 左右4ヶ所を取り外します。
ネジ穴にゴミやホコリがないことを確認します。

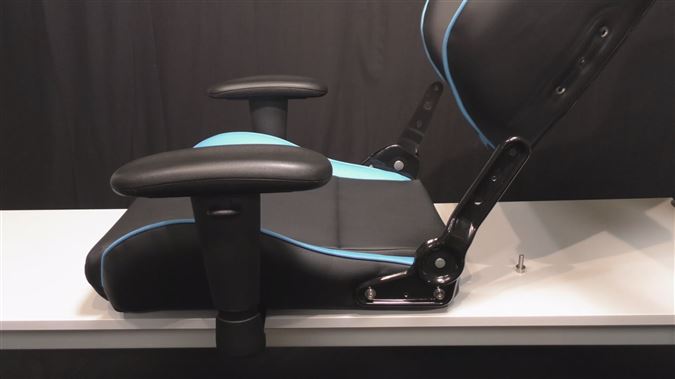

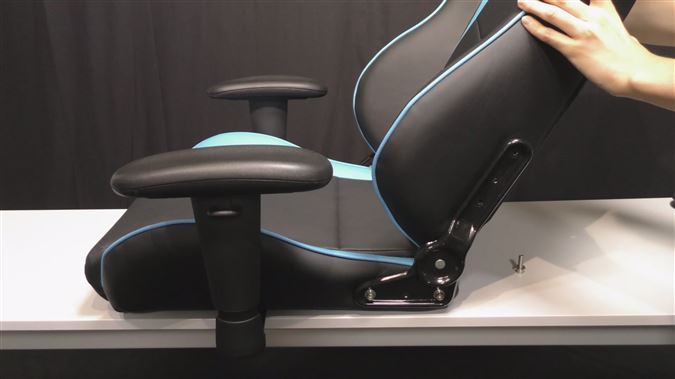

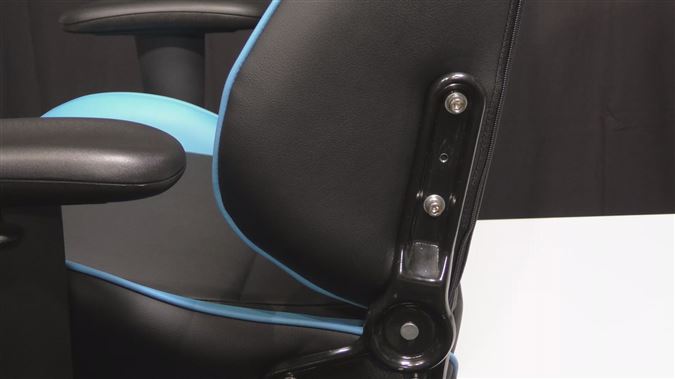

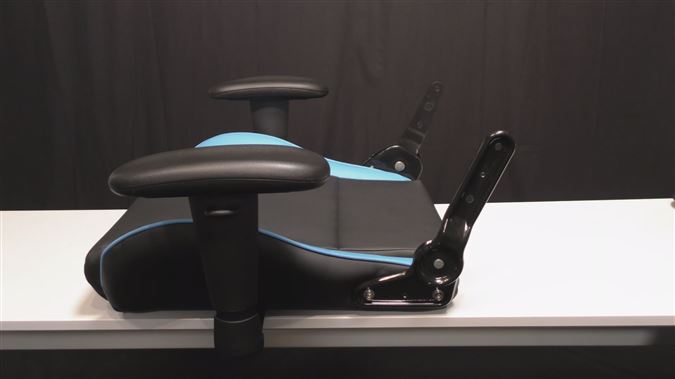

3.座部の保護材を取り外し、座部と背もたれ部をSTEP2で取り外したネジで4ヶ所仮止めします。
背もたれパーツを所定の位置にセットして、ネジで固定します。どのネジから取り付けてもかまいませんが、最初は緩く仮締めします。すべてのネジを所定の位置に取り付けたら、こんどはしっかりと締め付けます。
全体が組みあがったらすべてのネジをしっかりと締めます。

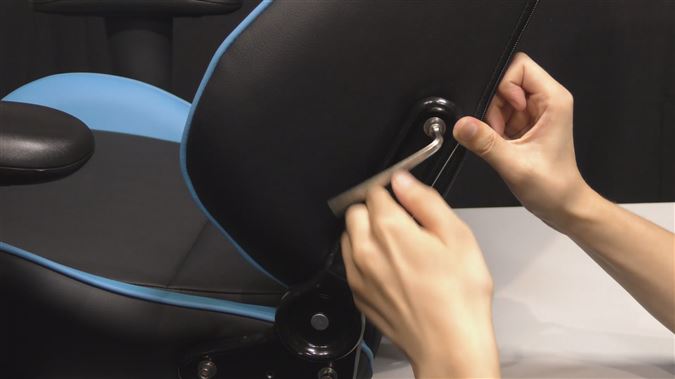

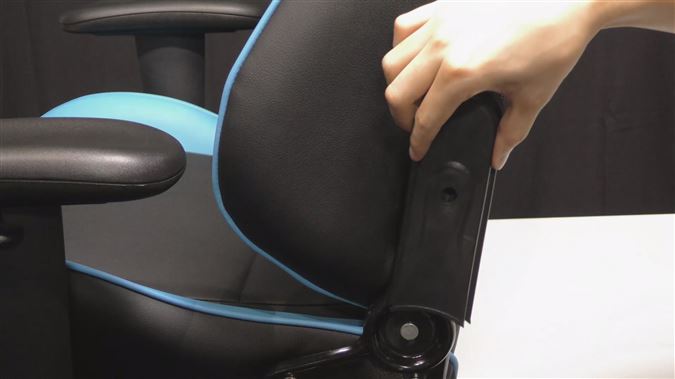

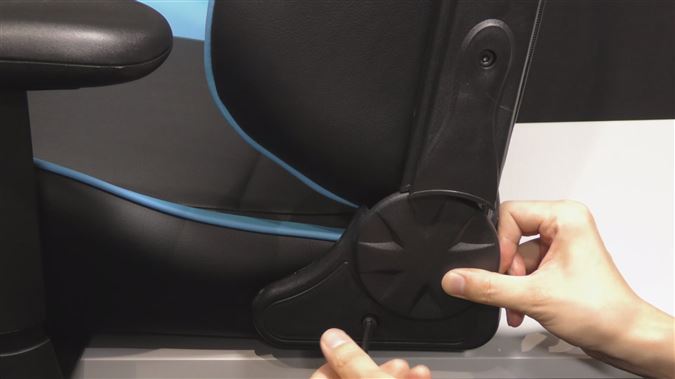

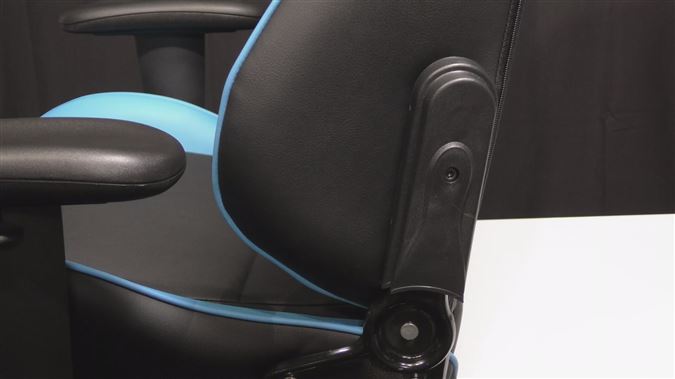

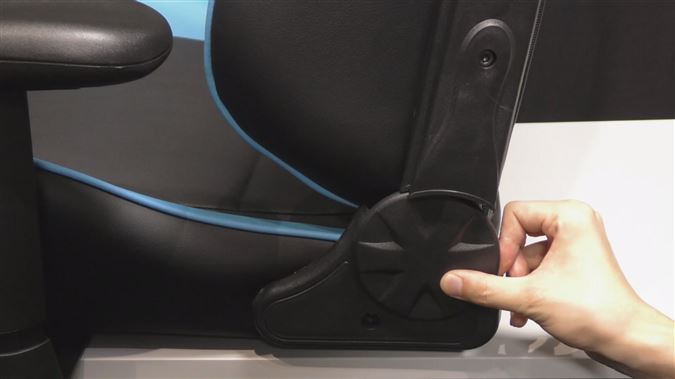

4.固定部、座部にカバーを取り付けます。
付属のレンチを使用して、プラスチックカバーを取り付けます。ネジを所定の位置に取り付け、適度な力で締め付けます。
※ネジを強く絞めすぎるとプラスチックカバーが破損の恐れがありますのでご注意ください。
※左右でネジ穴の形状が異なりますが、製品の仕様であり問題ありません。
（AKRacing サイドカバーの取り付け方法：動画）

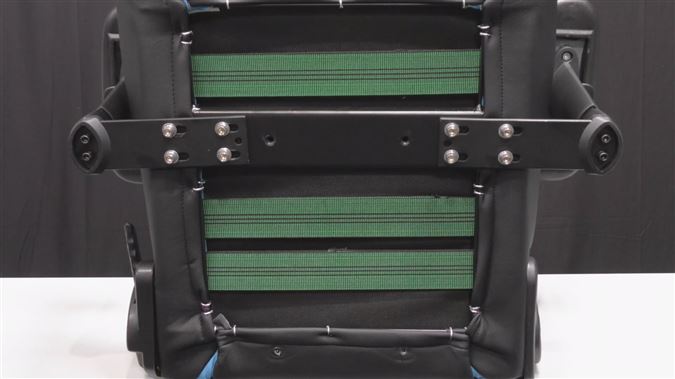

5.座部裏側のネジを取り外します。
写真のように、椅子をひっくり返します。写真で示すネジは出荷時の仮留め用なので、取り外す必要があります。
取り外しは、手でも行えます。

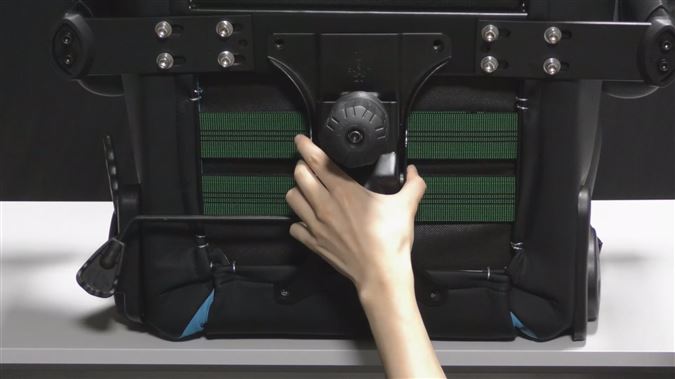

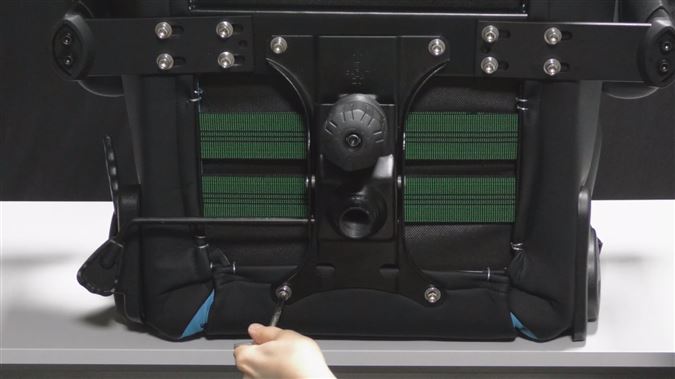

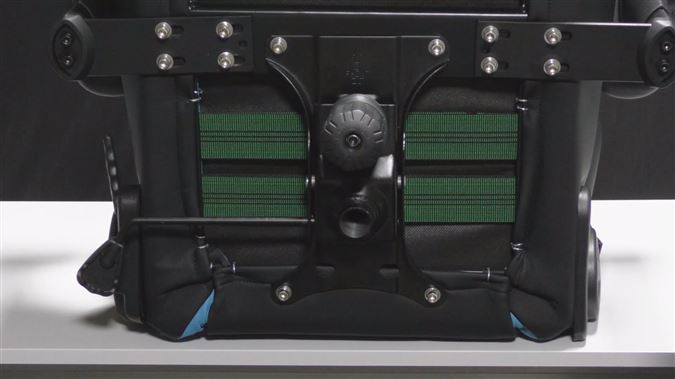

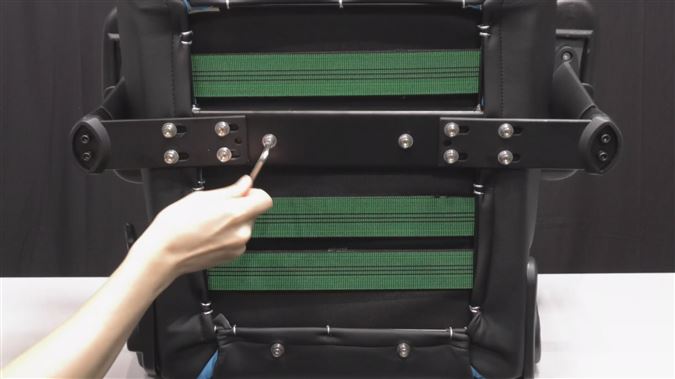

6.座部裏側にシリンダー固定台をSTEP5で取り外したネジで4ヶ所仮止めします。
ガスシリンダーを取り付けるベースを取り付けます。「FRONT」という文字と矢印を参考に正しい方向（シリンダーの矢印が座面前方）に取り付けます。全体が組みあがったらすべてのネジをしっかりと締めます。

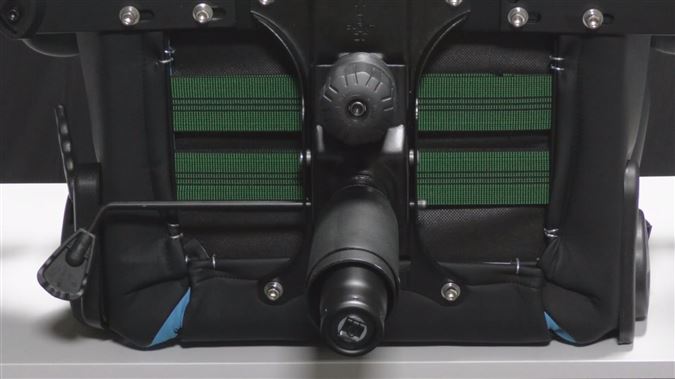

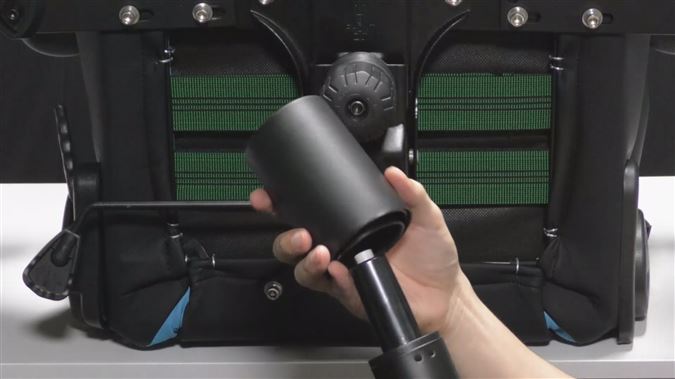

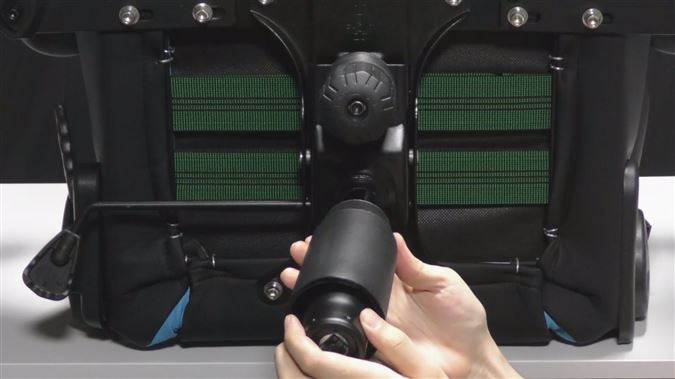

7.シリンダーにカバーを被せ、シリンダー固定台へ差し込みます。
ガスシリンダーをベースの穴に押し込みます。正しく取り付けられると、レバーが少し持ち上がります。
※シリンダーカバーは必ず固定台に差し込む前に取り付けてください。
※シリンダーカバーは細い方を上側(座面側)に取り付けてください。

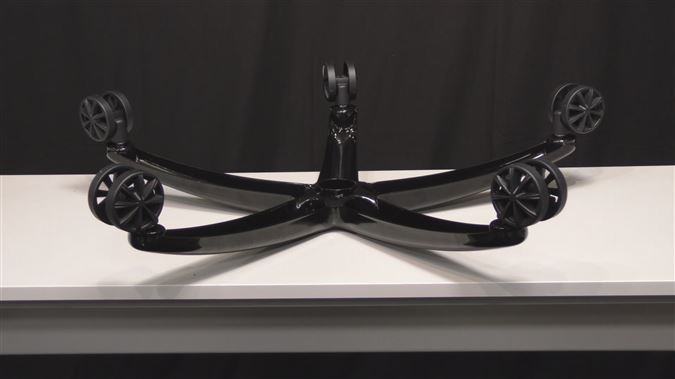

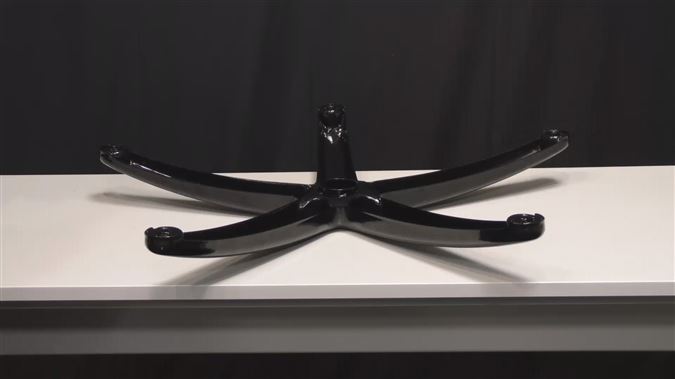

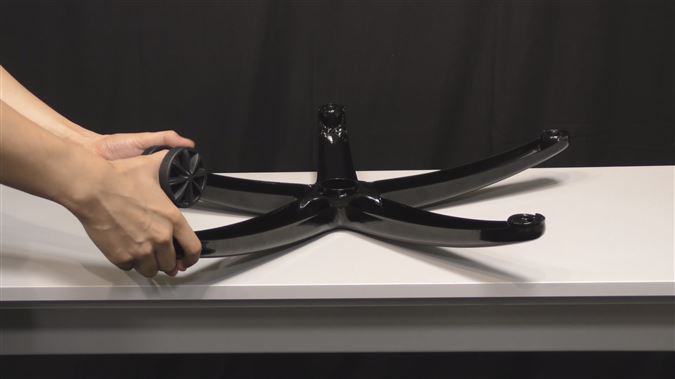

8.脚部にキャスターを取り付けます。
キャスター付き五本足ベースを組み立てます。キャスターを、五本足のそれぞれの穴に押し込んで取り付けます。
台座に対して軸が垂直になるようにまっすぐに力を入れて差し込みます。 （AKRacing キャスター取付方法 ：動画）

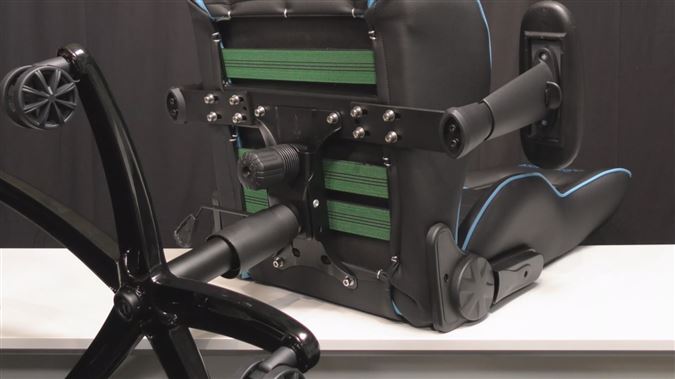

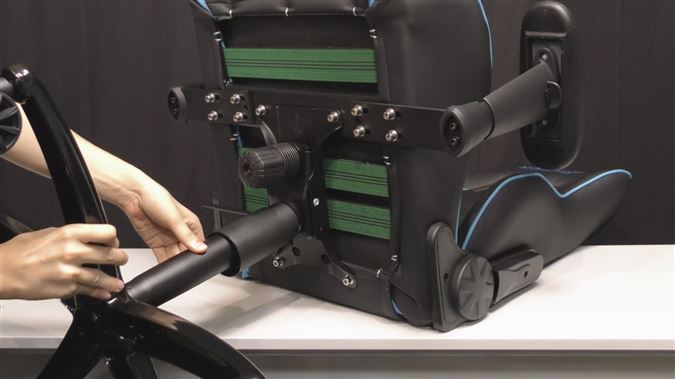

9.シリンダーに脚部を取り付けます。
キャスター付き五本足ベースをガスシリンダーに押し込んで取り付けます。

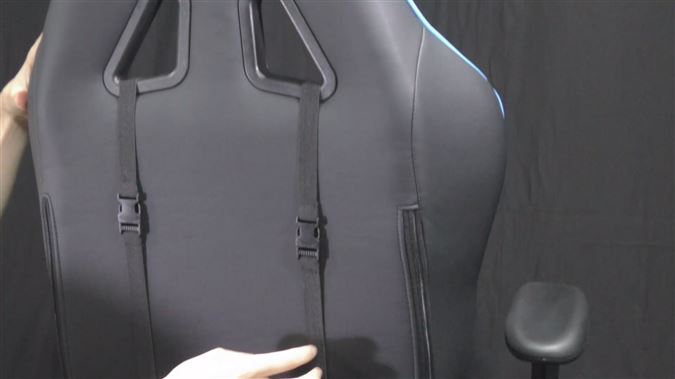

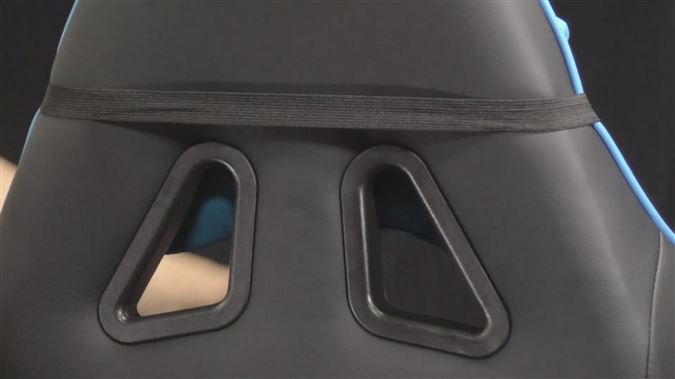

10.ヘッドレストを取り付けます。 そのままかぶせるか、付属のクリップを使用して固定します。

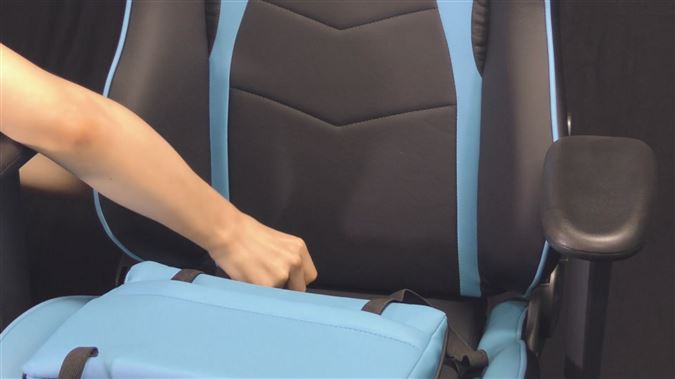

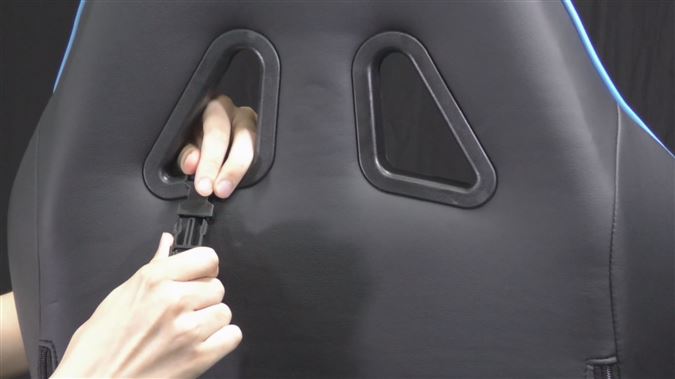

11.ランバーサポートを取り付けます。 背もたれ部と座部の隙間にバンドを通し、背面で固定します。

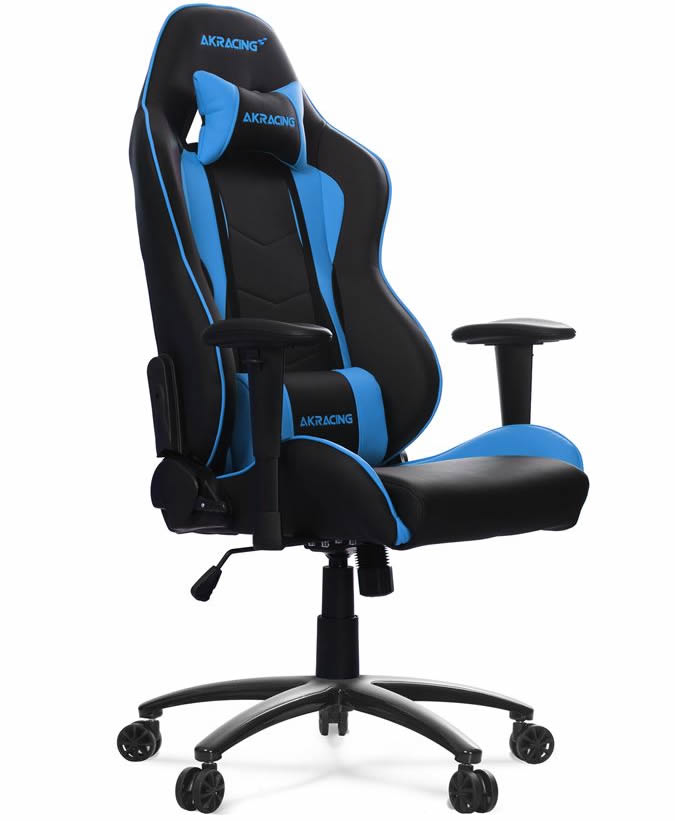

12.以上で組立は完了です。
