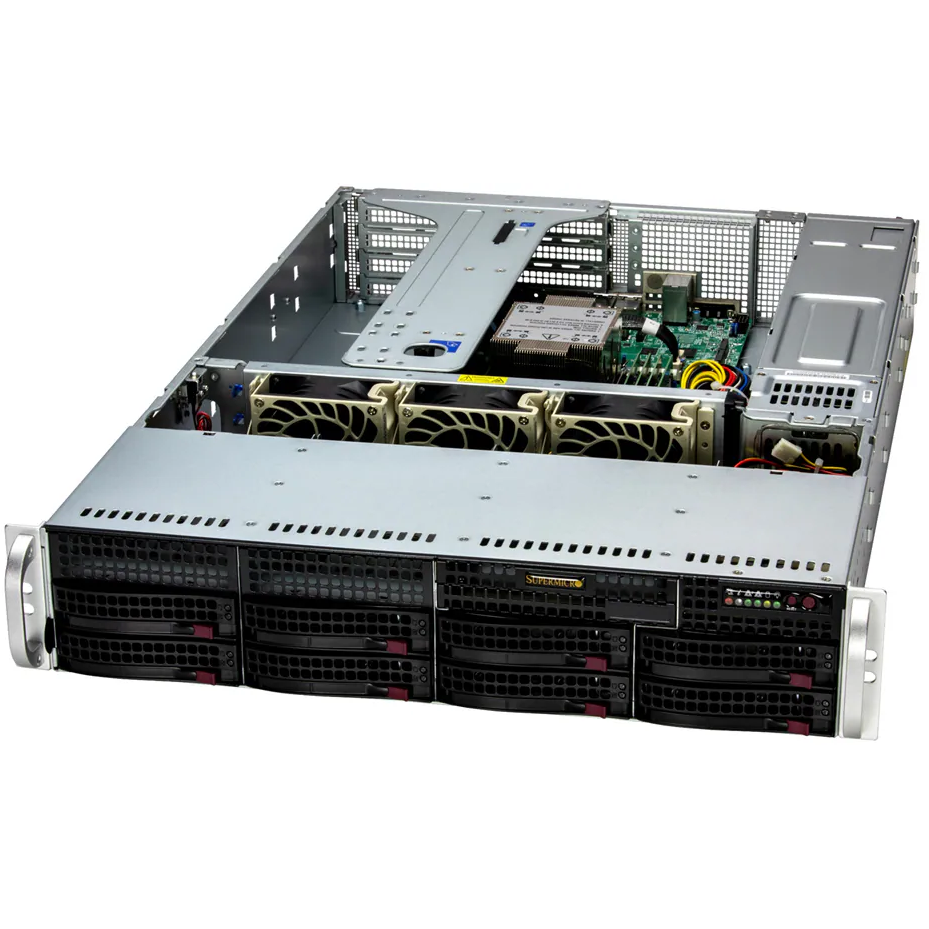

SuperServer SYS-522B-WR ― 2U WIO ネットワークアプライアンス向けサーバー

基本仕様

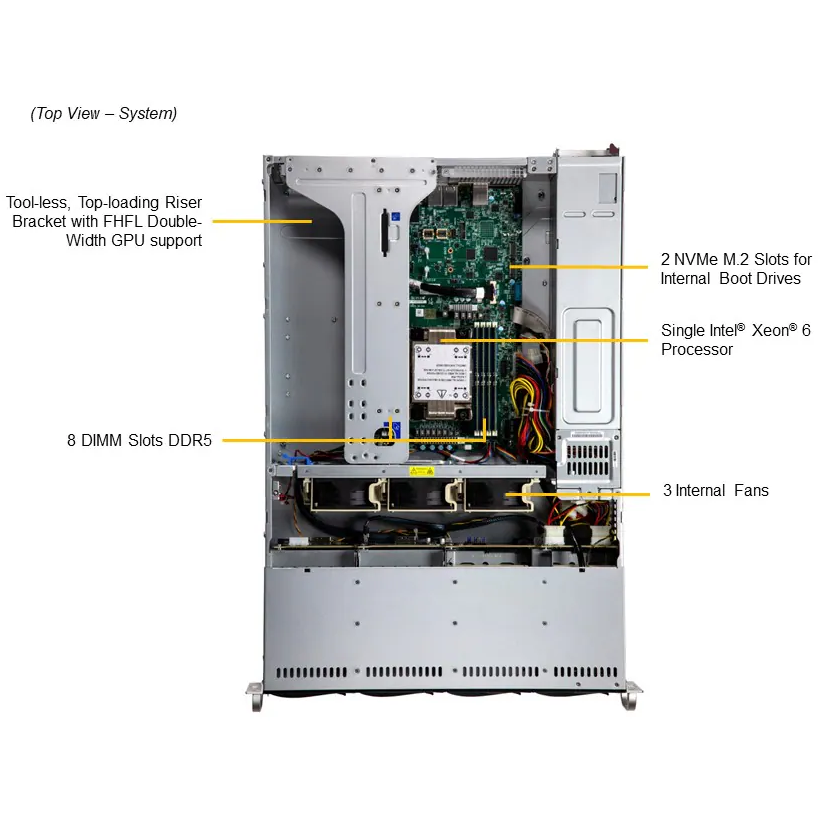

マザーボード

Super X14SBW-F

プロセッサー_CPU

Single Socket E2 (LGA-4710)
Intel® Xeon® 6700/6500 series processors with P-cores or 6700 series processors with E-cores

プロセッサー_コア

P-cores: Up to 86C/172T; Up to 336MB Cache
E-cores: Up to 144C/144T; Up to 108MB Cache

プロセッサー_備考

Supports up to 350W TDP CPUs (Air Cooled)

GPU_最大GPU数

Up to 1 double-width or 2 single-width GPUs

GPU_動作検証済み GPU

NVIDIA PCIe: RTX 4000 Ada Generation

GPU_CPU-GPUインターコネクト

PCIe 5.0 x16 CPU-to-GPU Interconnect

システムメモリー_メモリー

Slot Count: 8 DIMM slots/8 Channels
Max Memory (1DPC): Up to 2TB 6400MT/s ECC DDR5 RDIMM

システムメモリー_メモリー電圧

1.1V

オンボードデバイス_NVMe

NVMe; RAID 0/1/5/10 support(Intel® VROC RAID key required)

オンボードデバイス_SATA

SATA (6Gbps)

オンボードデバイス_チップセット

System on Chip

オンボードデバイス_ネットワーク接続

2 x RJ45 1GbE with Intel® I210

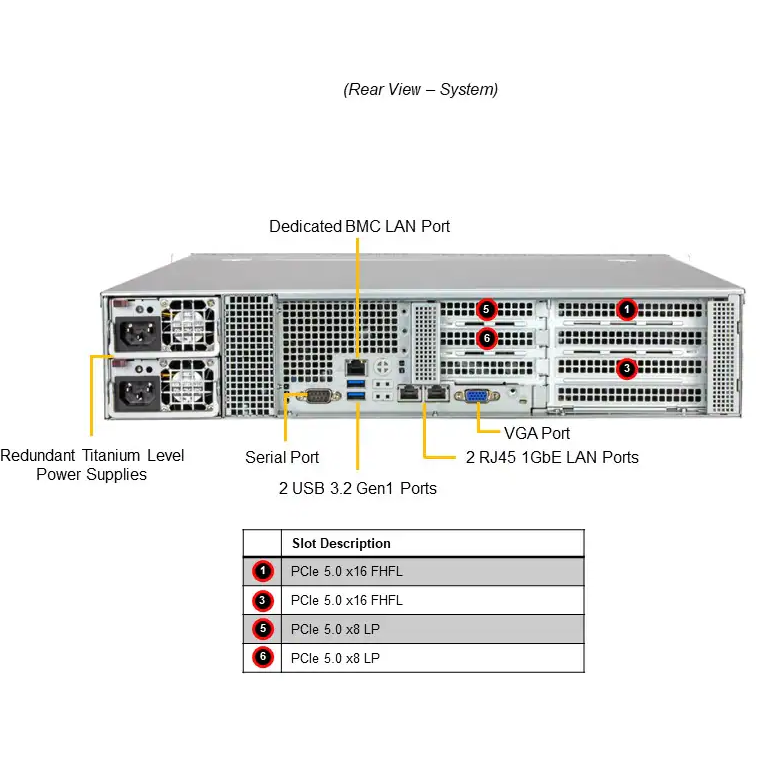

入出力_LAN

2 x RJ45 1 GbE LAN ports
1 x RJ45 1 GbE Dedicated BMC LAN port (IPMI shared on LAN port 1)

入出力_USB

2 x USB 3.2 Gen1 Type-A ports(rear)
2 x USB 3.2 Gen1 ports(Header)

入出力_ビデオ

1 x VGA port

入出力_シリアルポート/ヘッダー

1 x COM port(Rear)
1 x COM port(Header)

入出力_TPM

1 x TPM header

BIOSタイプ

AMI 64MB SPI Flash EEPROM

電源構成

ACPI/APM Power Management

ソフトウェア

SuperCloud Composer®
Supermicro Server Manager (SSM)
Super Diagnostics Offline (SDO)
Supermicro Thin-Agent Service (TAS)
SuperServer Automation Assistant (SAA) New!

セキュリティ_ハードウェア

Trusted Platform Module (TPM) 2.0
Silicon Root of Trust (RoT) – NIST 800-193 Compliant

セキュリティ_特徴

Cryptographically Signed Firmware
Secure Boot
Secure Firmware Updates
Automatic Firmware Recovery
Supply Chain Security: Remote Attestation
Runtime BMC Protections
System Lockdown

PCヘルスモニタリング_CPU

Monitors for CPU Cores, Chipset Voltages, Memory
8 Phase-switching voltage regulator

PCヘルスモニタリング_ファン

Fans with tachometer monitoring
Status monitor for speed control
Pulse Width Modulated (PWM) fan connectors

PCヘルスモニタリング_温度

Monitoring for CPU and chassis environment
Thermal Control for fan connectors

シャーシ_形状

2U Rackmount

シャーシ_型式

CSE-825B2TS-R0WNP

寸法と重量_高さ

89 mm

寸法と重量_幅

437 mm

寸法と重量_奥行き

647 mm

寸法と重量_パッケージ

11" (H) x 26.5" (W) x 34" (D)

寸法と重量_総重量

Gross Weight: 59 lbs (26.76 kg)
Net Weight: 34 lbs (15.42 kg)

寸法と重量_色

Black

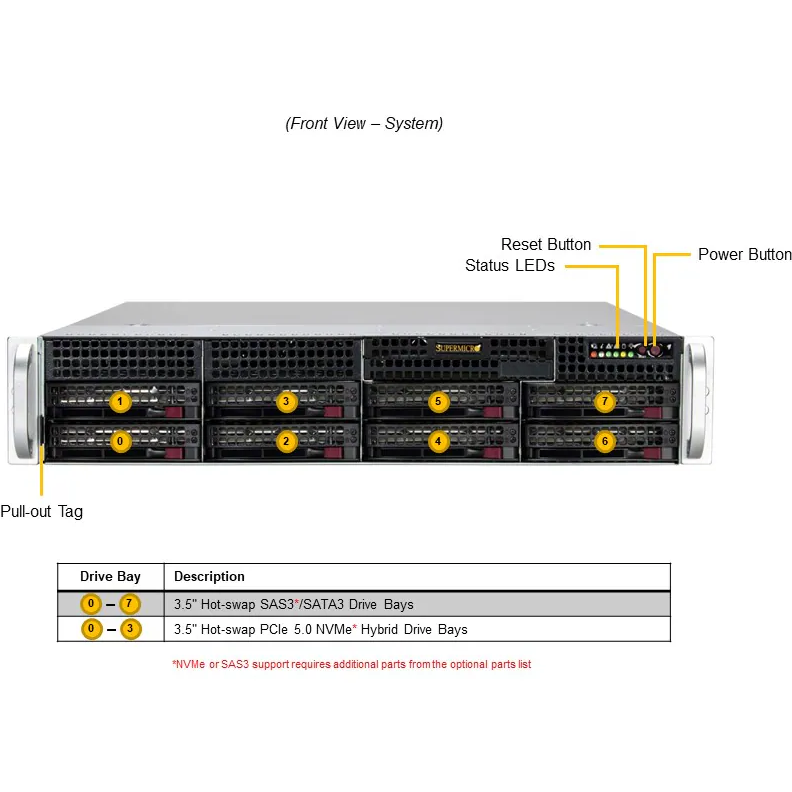

フロントパネル_ボタン

Power On/Off
System Reset

フロントパネル_LED

Device Activity
LAN 1 Activity
LAN 2 Activity
Power Failure LED
Power status
System information

拡張スロット_PCI-Express

Default
- 1 x PCIe 5.0 x16 FHFL double-width slot
- 1 x PCIe 5.0 x16 FHFL slot
- 2 x PCIe 5.0 x8 LP slots
Option A*
- 1 x PCIe 5.0 x16 FHFL double-width slot
- 2 x PCIe 5.0 x8 (in x16) FHFL slots
- 2 x PCIe 5.0 x8 LP slots

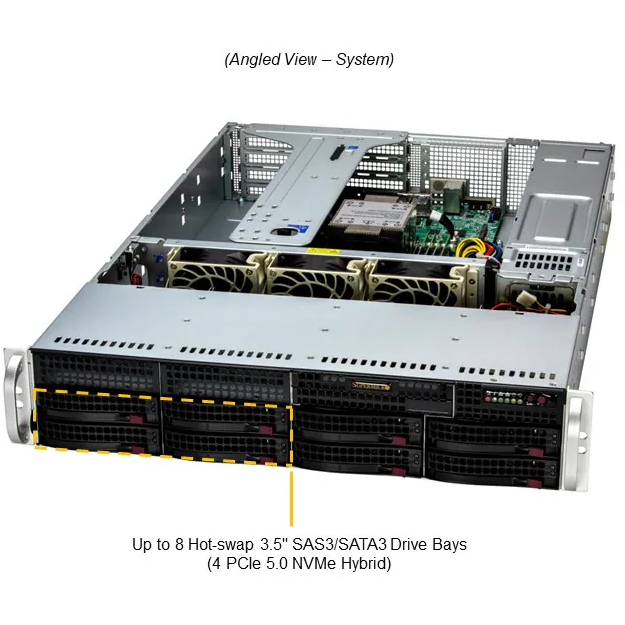

ドライブベイ/ストレージ_ドライブベイ

Default: Total 8 bays
- 8 x front hot-swap 3.5" SAS*/SATA drive bays
Option A: Total 8 bays
- 4 x front hot-swap 2.5" PCIe 5.0 x4 NVMe*/SAS*/SATA drive bays
- 4 x front hot-swap 3.5"/2.5" SAS*/SATA drive bays
(*NVMe/SAS support may require additional storage controller and/or cables, please see the optional parts list for details)

ドライブベイ/ストレージ_M.2

2 x M.2 PCIe 5.0 x2 NVMe slots (M-key 2280/22110; VROC required for RAID)

ドライブベイ/ストレージ_ペリフェラルベイ

1 x slim peripheral bay

ファン

3 x heavy duty PWM 80x80x38cm Fan(s)

冷却システム_エアーシュラウド

1 x CPU Air Shroud

電源

2x 1000W Redundant (1 + 1) Titanium Level (96%) power supplies

電源の寸法

76 x 40 x 336 mm

入力

800W: 100-127Vac / 50-60Hz
1000W: 200-240Vdc / 50-60Hz
1000W: 200-240Vac / 50-60Hz

+12V

Max: 66.7A / Min: 0A (100Vac-127Vac)
Max: 83A / Min: 0A (200Vdc-240Vdc)
Max: 83A / Min: 0A (200Vac-240Vac)

5VSB

Max: 4A / Min: 0A

出力タイプ

Backplanes (gold finger)

動作環境

Operating Temperature: 10°C to 35°C (50°F to 95°F)
Non-operating Temperature: -30°C to 60°C (-22°F to 140°F)
Operating Relative Humidity: 8% to 80% (non-condensing)
Non-operating Relative Humidity: 8% to 90% (non-condensing)

法令関連

電気用品安全(PSE)

PSE対応

電波法(TELEC認証)

対象外

RoHS対応

RoHS対応
