[VGA] DVI で DualLink 出力を行うときの留意事項

関連メーカー:ASUS(エイスース)

DVIポートを使用した Dual Link 出力を行うためには、ボード上部にあるスイッチの切り替えを行う必要があります。
また、製品仕様の制限により、Dual Link 出力 を有効にした場合は、隣接する DiplayPort 1つが使用できなくなりますのでご留意ください。

【参照画像】

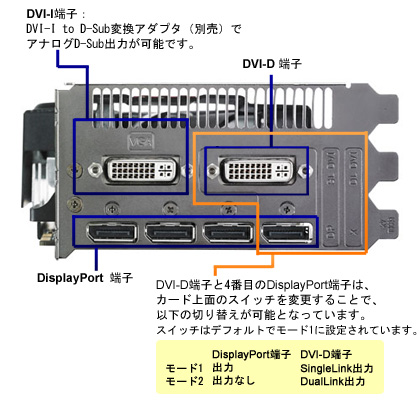

図1) 各出力ポートの配列と説明

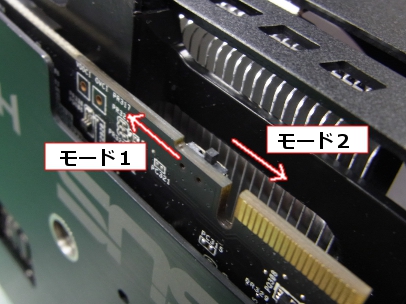

図2) 切り替えスイッチの位置、モードについて



対象製品(2012/6/19現在): HD7970-DC2-3GD5 , HD7970-DC2T-3GD5


タグ: ASUS-DVI-DualLink
