関連メーカー:ASUS(エイスース)

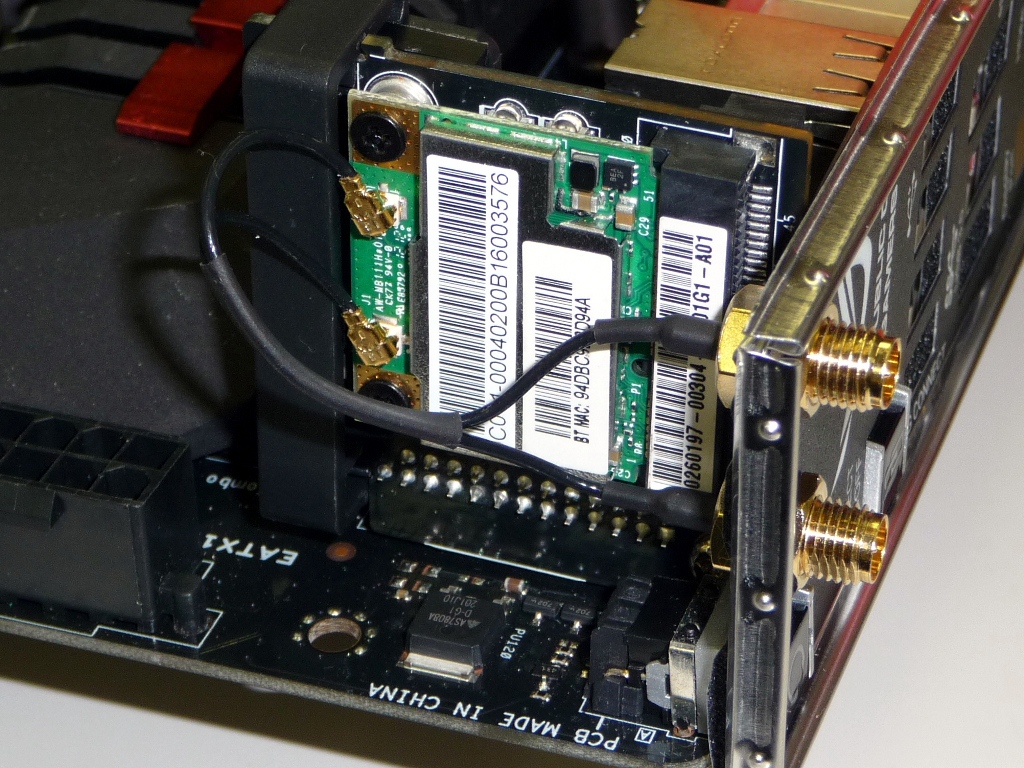

 製品付属のmPCIe Comboカード、Mini PCI Express Wi-Fiモジュール(dual band WiFi 802.11 a/b/g/n module + Bluetooth v4.0/3.0+HS module)、Wi-Fiモジュール用アンテナケーブル(2-in-1 RF Cable)をメインボード上に設置する際の仕上がりは下記の画像のようになります。
 ユーザーガイドの説明の様にはWi-Fiモジュール用アンテナケーブルをストレートに配置することは出来ないため、下記の実際の設置状態を参考にケーブルをカーブさせてコネクタを接続してください。
(Wi-Fiモジュール用アンテナケーブルは、mPCIe Comboカードをマザーボードに取り付ける前にMini PCI Express Wi-Fiモジュールと結線しておき、後からバックパネルへ取り付ける方法がケーブルのとりまわしがしやすく簡単です。)

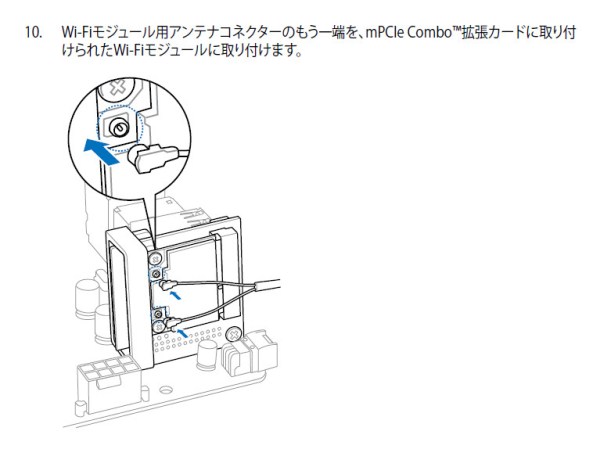

※ユーザーガイドの説明。

対象製品 : MAXIMUS V EXTREME / MAXIMUS V FORMULA(/THUNDERFX)
