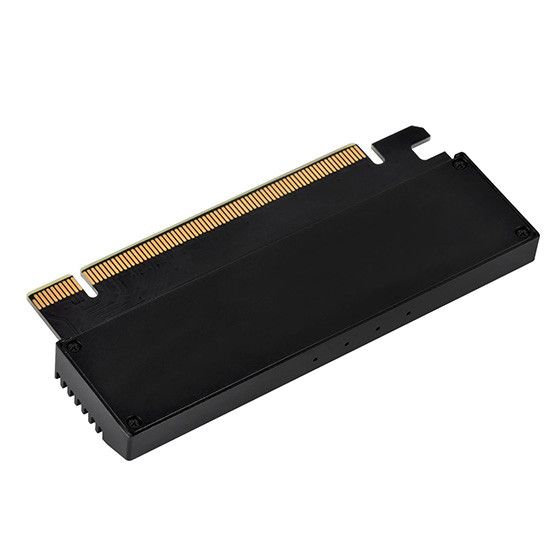

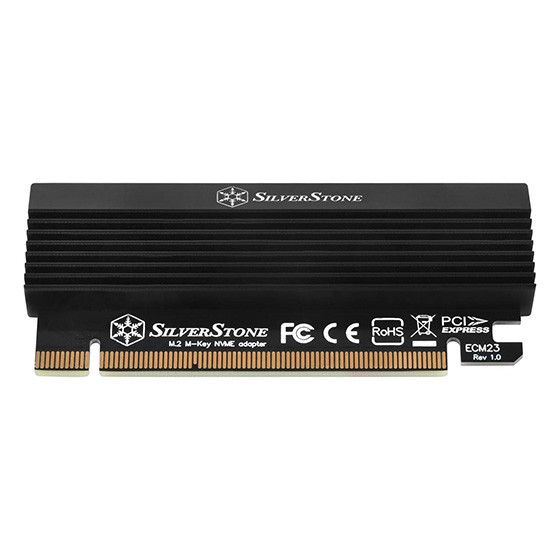

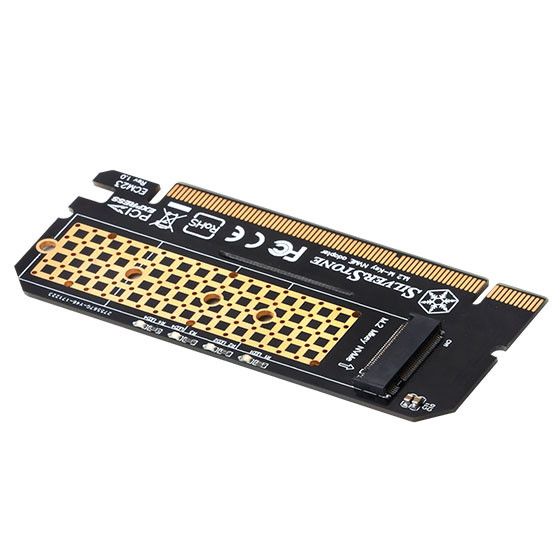

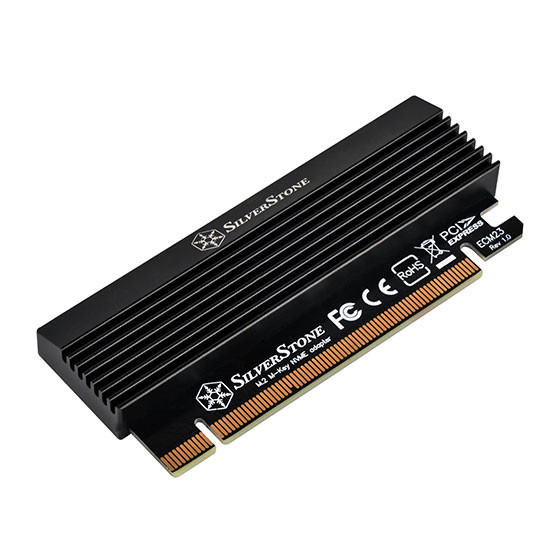

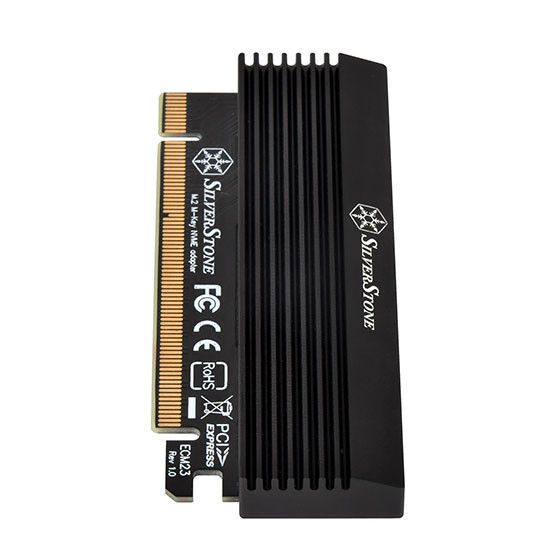

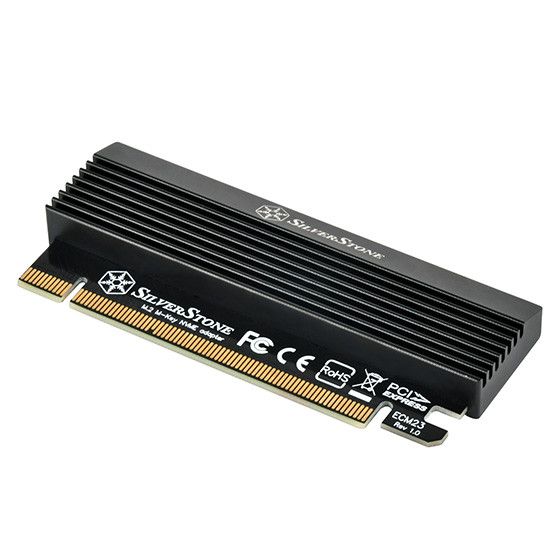

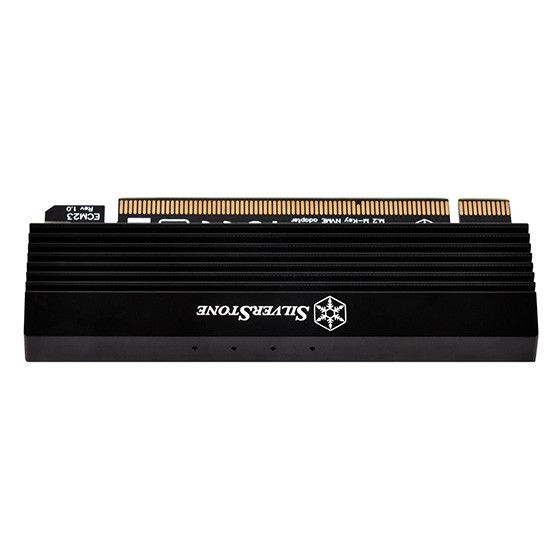

SST-ECM23 ― M.2 NVMe用PCIe変換カード

基本仕様

製品型番

SST-ECM23

インターフェース

PCI Express x 4、フルサイズx16ピン出力経由

SSDインタフェース

M.2 (NGFF)

モジュールキー

PCIe x 4 NVMeベース Mキー

LEDインジケーター

PCIe M.2 SSDへの読み書き LED: 青で点滅

M.2 SSD対応長さ

30mm, 42mm, 60mm, 80mm

寸法

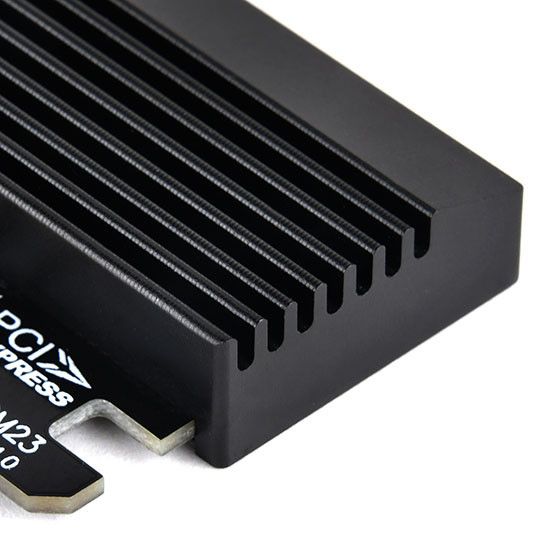

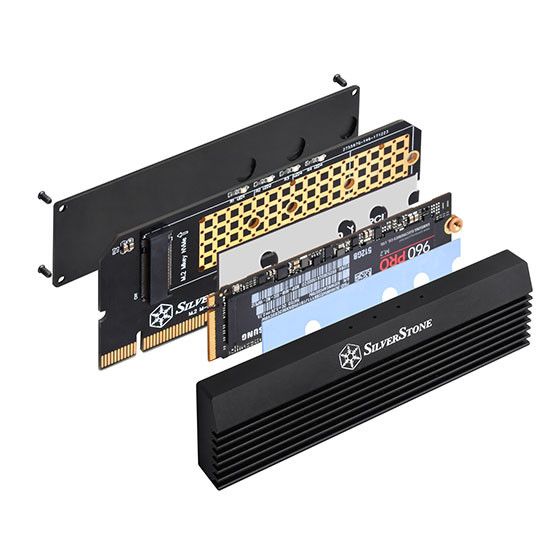

ヒートシンク付きPCB:105mm (W) x 11mm (H) x 44mm (D), 52g

備考

* ECM23はBキーSATAベースM.2 SSDには適していない「M」キーのみをサポートしています。

* M.2 SSDを起動用に使用を望まれる場合、マザーボード側で対応していることが必要です。BIOSによる制限のため、全てのマザーボードがM.2 SSD起動には対応していません。この機能を有効化する方法の詳細は、お持ちのマザーボードのマニュアルを参照、または販売店にお問い合わせください。

* M.2 PCIe-NVMeモードSSDには、Intel® 9シリーズ(Z97 H97 Z170 X99) / AMD 300 series (A320 B350 X370)または上位バージョンのチップセットマザーボードをWindows 8または以降のバージョンのオペレーティングシステムと併用する必要があります。

* ECMシリーズの設計および生産段階の関係で、PCIe Gen5との互換性を検証する実際の製品は現在提供されていません。それでPCIe Gen5との使用を考慮した設計はありません。PCIe Gen5対応のマザーボードやCPUに使用する場合、NVMe検出およびブート機能は利用できない可能性があります。この場合、マザーボードBIOSを使ってPCIeバージョンをGen4に設定してください。既存の起動ドライブを使用される場合、CSM機能を有効にしてください。

法令関連

電気用品安全(PSE)

対象外

電波法(TELEC認証)

対象外

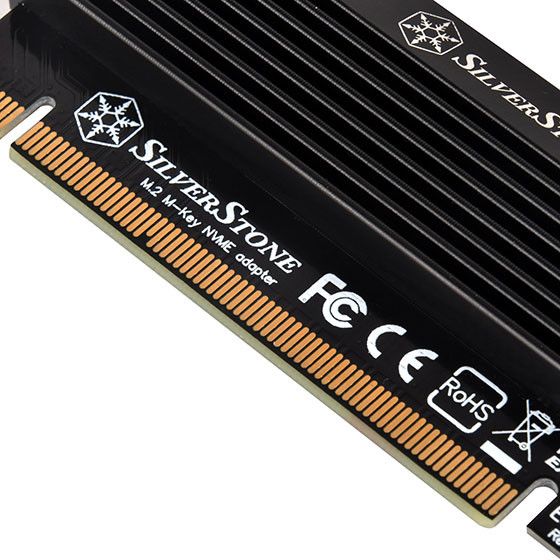

RoHS対応

RoHS対応
