On-Lap M505

「HDMI出力ポート」を備えた新しい「クラムタイプ」の15インチモバイルモニター

On-Lap M505シリーズ(タッチ対応モデル有り)

製品名 メーカー型番 TEKWIND型番 JAN/UPC
On-Lap M505T(タッチ機能有り) On-Lap M505T-R2 GEC-ON-LAP/M505T 4718785841768
On-Lap M505E(タッチ機能無し) On-Lap M505E-R2 GEC-ON-LAP/M505E 4718785841713

購入できる販売店

動画レビュー

外出時でもデュアルモニター環境を作成できるのでモバイルモニターと動画編集の相性は抜群です。

モバイルモニターを使ってみたら外出先での作業で、めちゃくちゃ生産性がアップしました。

よりスマートになった
On-Lap M505シリーズ

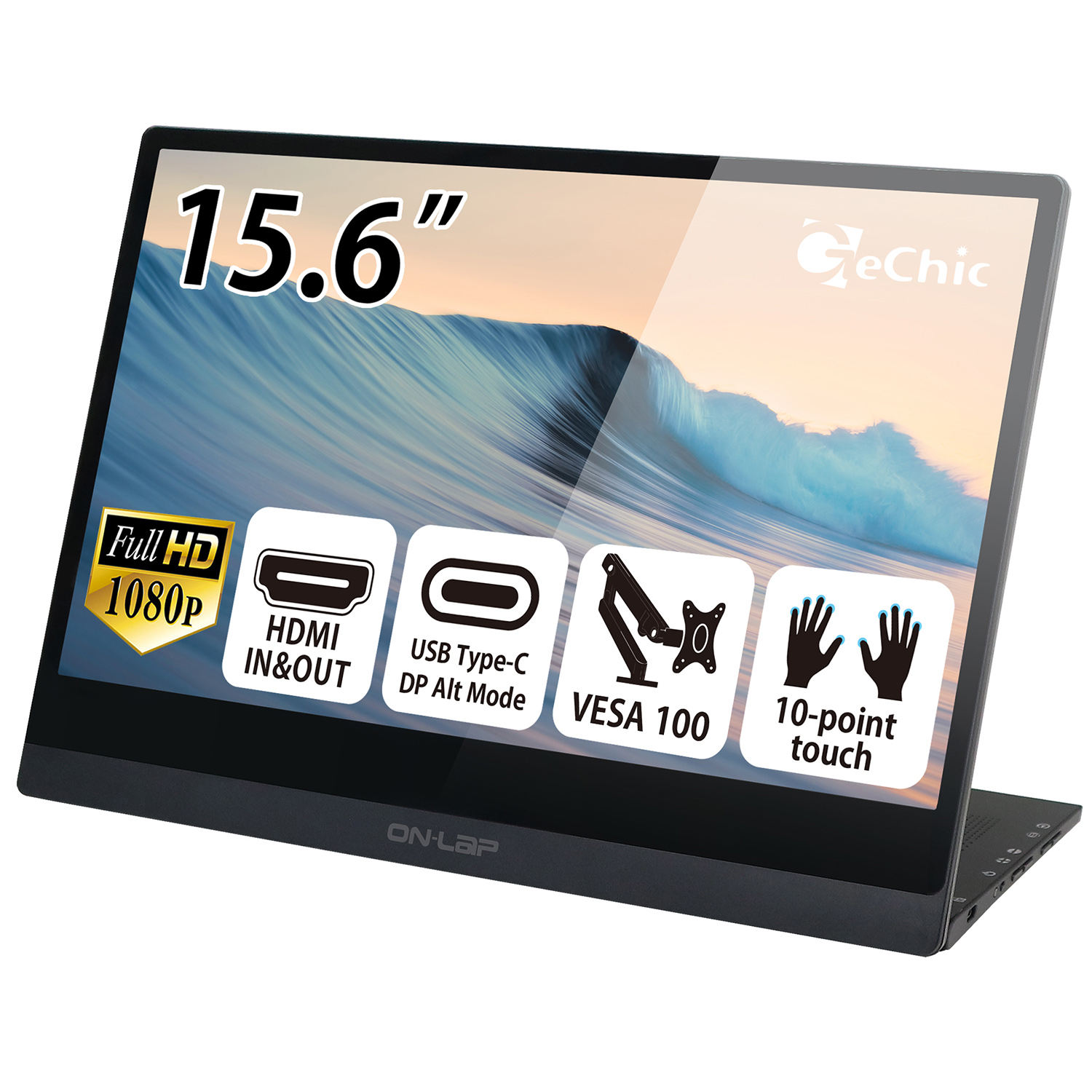

On-Lap M505シリーズを並べた写真

インターフェース

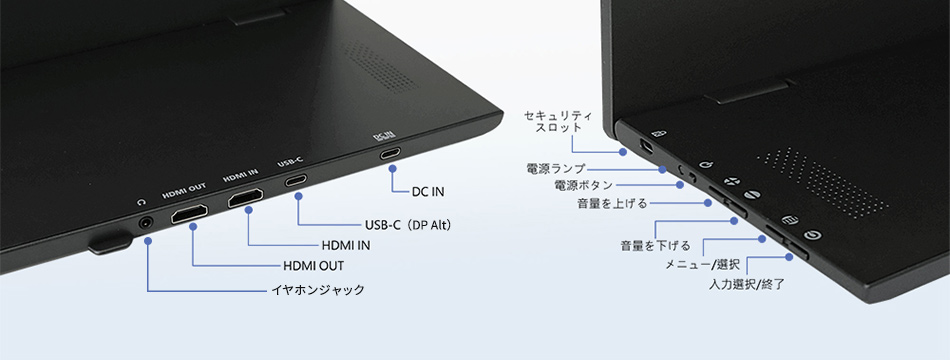

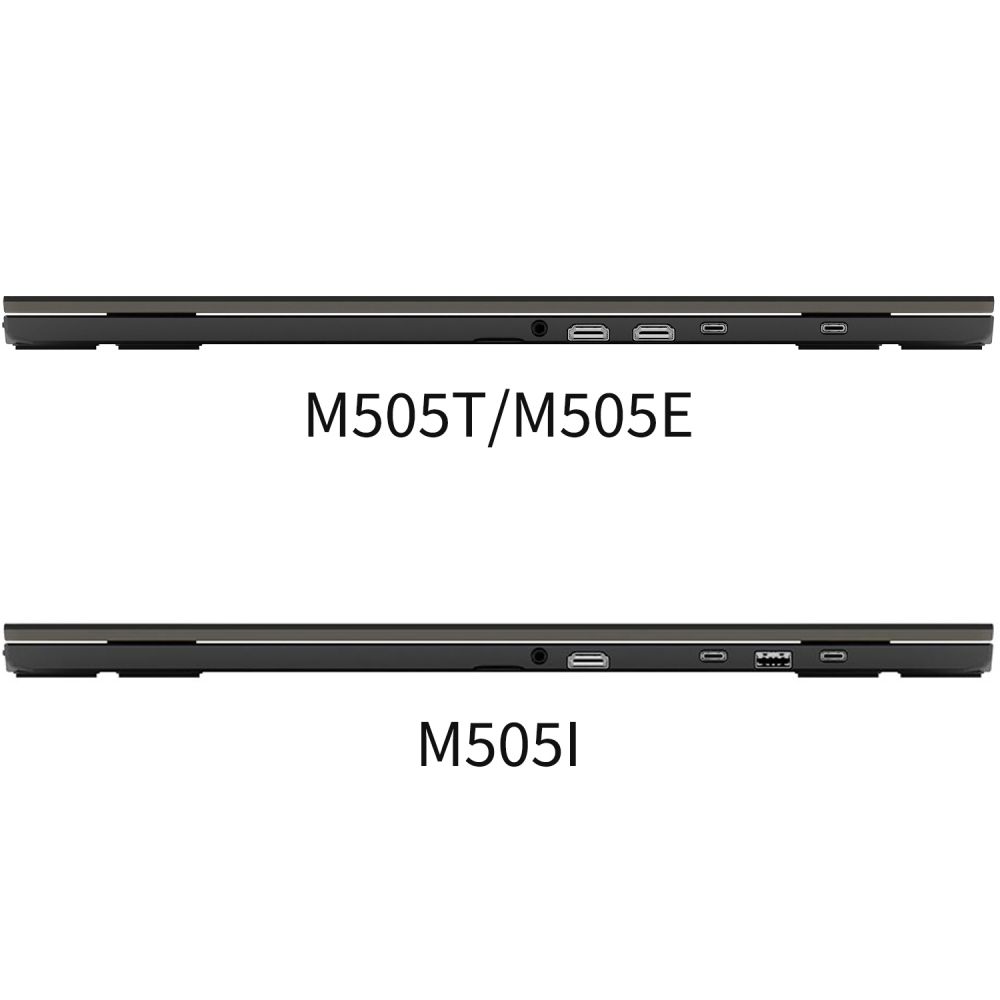

On-Lap M505シリーズに付いているインターフェースの説明の画像

On-Lapシリーズ新機能
HDMI出力/HDMIループ

M505シリーズは、HDMI入力端子からのビデオ信号を複製し、HDMI出力端子を介して同じビデオ信号を別のモニターに配信できます。 HDMIループ機能は、2人のプレーヤーが一緒にゲームをしたり、会議室に多くのモニターを設置したりするのに役立ちます。

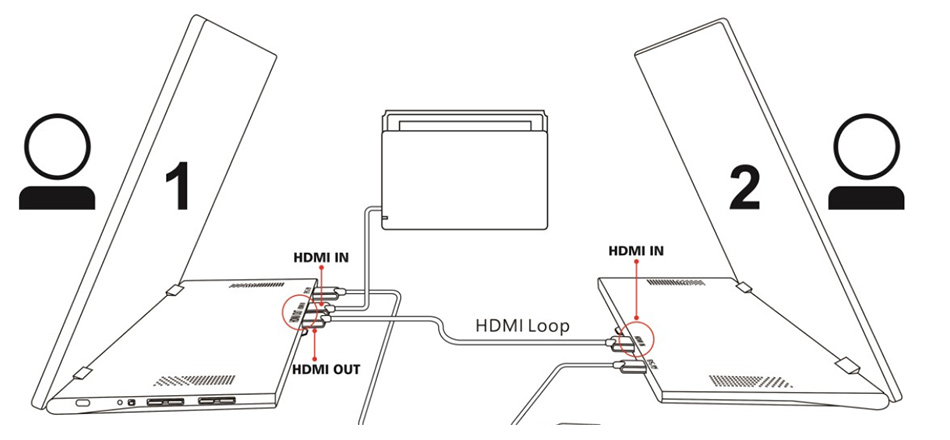

2人のプレイヤーが2台のM505でゲームを行う場合

M505シリーズのHDMIループ機能により、
2人のプレーヤーが2台のモニターでゲームを行い、別の側に座ることができます。

HDMIループ機能により1つの出力を2台のモニターで対面に表示している接続例の説明図

HDMIループ機能により、多数のモニターを簡単に接続

M505のHDMIループ機能により、
最大で14台のOn-Lap M505をデイジーチェーン接続し、多数のモニターに画面を共有することができます。

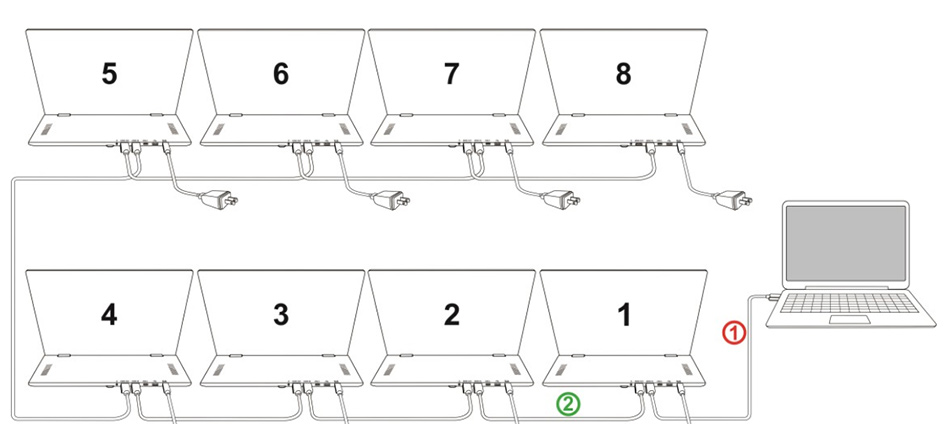

HDMIループ機能により1つの出力を8台のモニターに表示している接続例の説明図

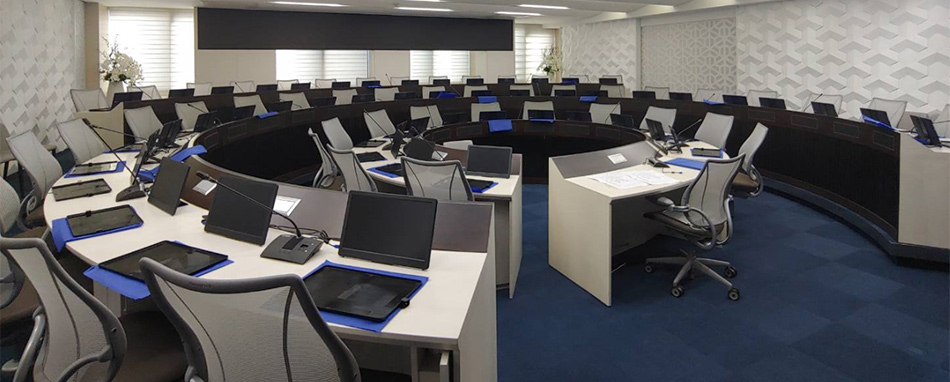

HDMIループ機能により1つの出力を複数台のモニターに表示するようにした会議室のイメージCG

折りたたみデザイン
パワフルなのにコンパクト

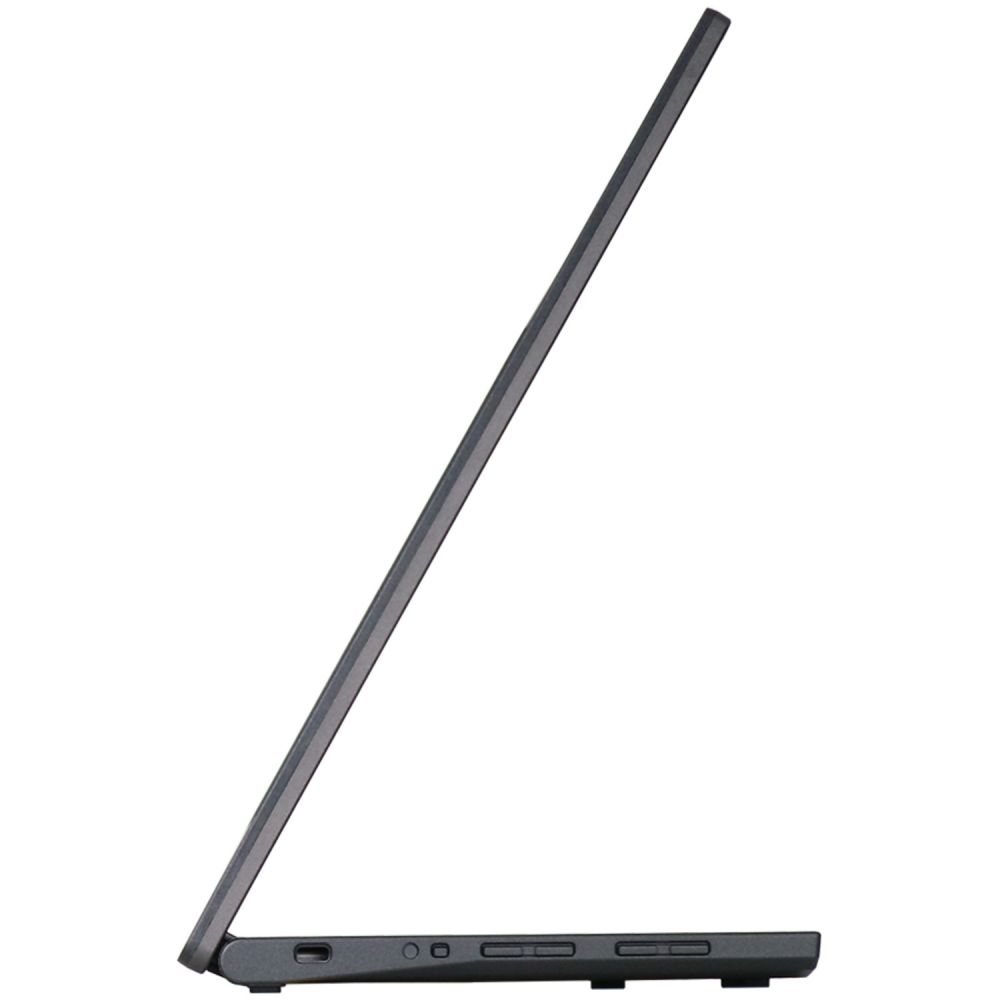

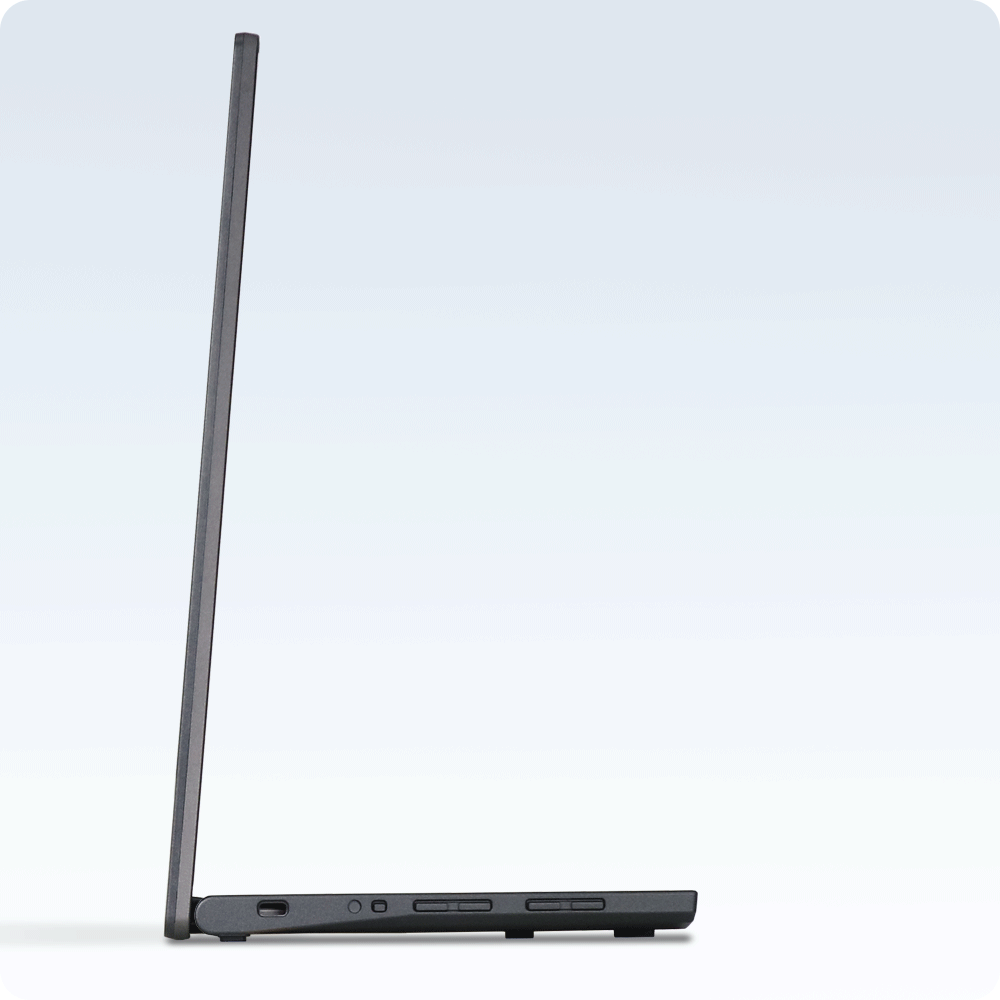

M505の角度をかえている製品の動画画像

ヒンジを利用して15.6インチパネルと底部のI/Oベースをつなげ、ベースには出入力ポート、ボタン類、スタンドの機能を統合。モニターの画面部分は薄型でシンプルです。折りたたみ設計を採用しているので、デスクに安定して置け、しかも40°~85°の無段階調整にも対応しています。

背面接続
乱雑なケーブルがすっきり 什器などへの組込みをより楽に

HDMI、USB Type-Cビデオケーブルポート、電源ポートなどすべてがI/Oベースに集中しているので、ケーブル類が画面部分の背面に完全に収まります。デスクとモニターの左右が整頓され、ノートPCとのデュアルモニターでも隙間なくぴったりと並べられるので、画面だけがすっきり視界に入ります。産業用途やデジタルサイネージ用途で使用する場合にも、ケーブルの取り回しや筐体への組込に便利な設計になっています。

背面接続の写真

業界標準のHDMI-A接続ポートを配備し、各種映像出力デバイスとの互換性があるため、変換アダプターを使わずに簡単かつ素早くデバイスに接続できます。

背面接続を正面からみてもスッキリということを説明するgif動画
背面接続でケーブルの取り回しがスマートに見えるということを説明する写真

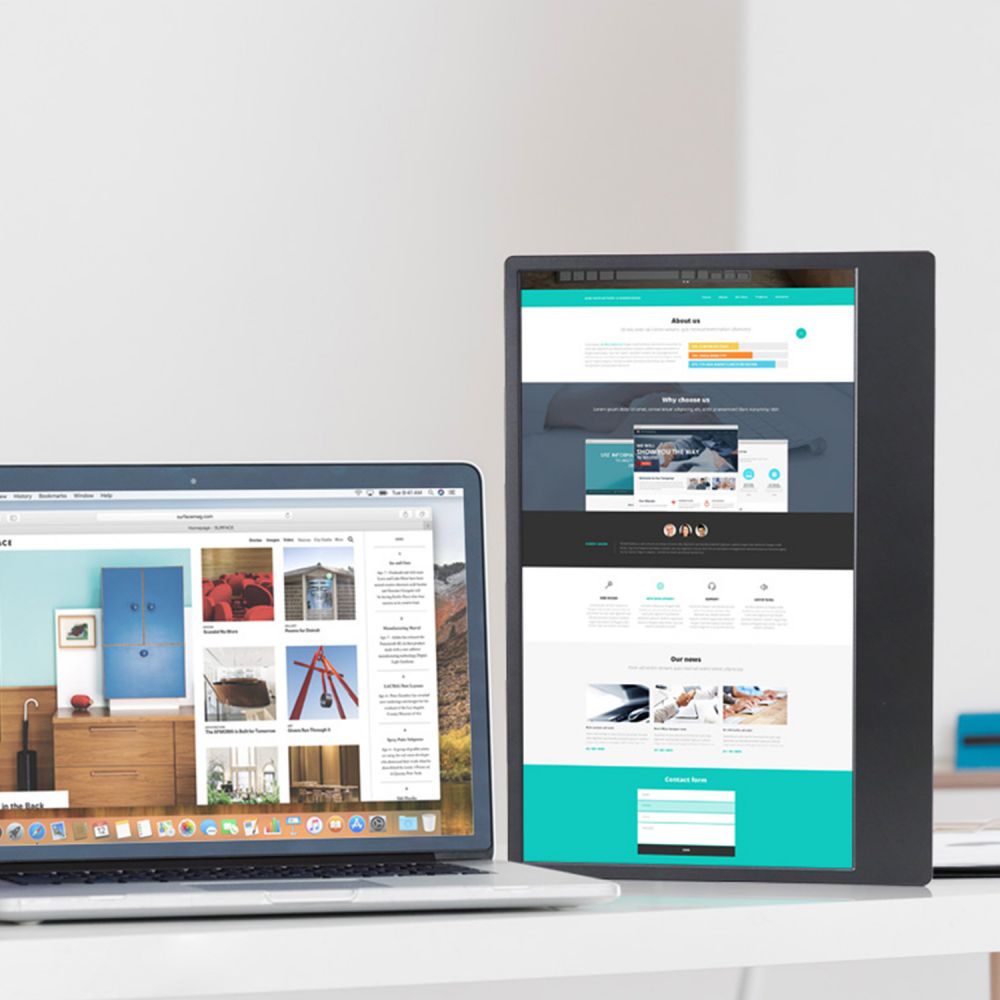

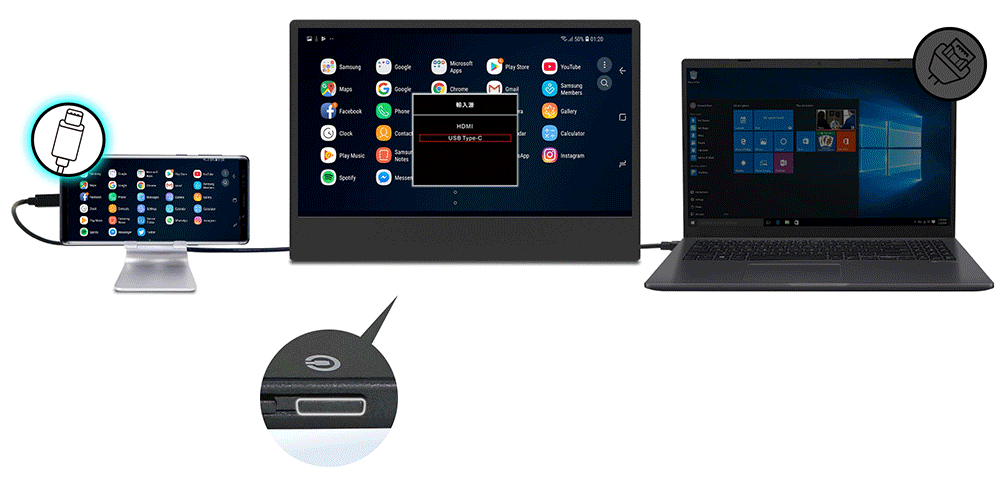

HDMI & USB Type-C
デュアルインターフェースで切り替え自在

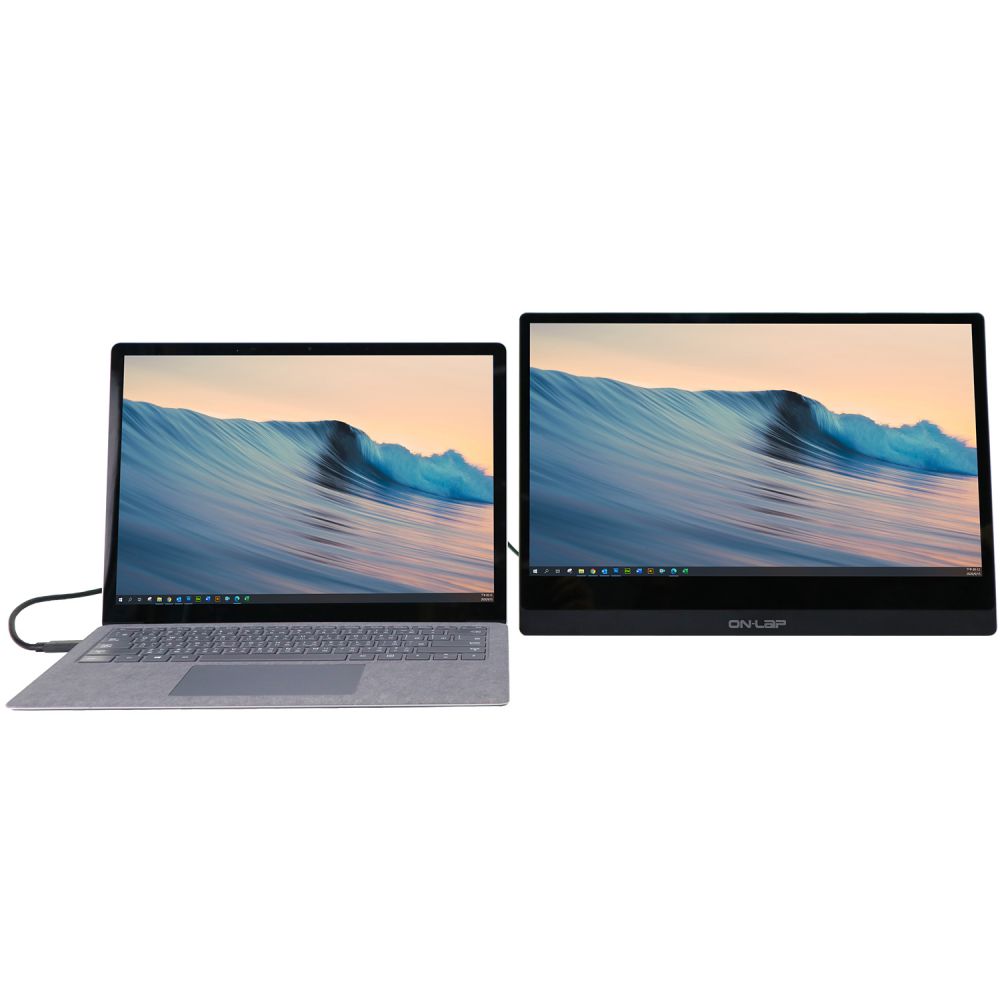

M505は、HDMI入力のほかにUSB Type-Cポートも内蔵し、MacBookやiPad、Surface Pro/Surface Laptopの映像出力にも対応しているので、ノートPCがダブルモニターにレベルアップ!また、Samsung製のNote9/Note10、S9/S10などを接続すれば、より大きなスマホ画面でお楽しみいただけます。

入力元選択ボタンで、2つのデバイス間の画面切り替えも素早く簡単。

VESA100壁掛け&モニターブラケットに対応 設置場所を選ばない

M505シリーズ専用のVESA100アルミ合金ブラケット(別売)は、アルミ合金製で強度の高い台座で、VESA壁掛け部品や卓上型/アーム式ブラケットを固定しながらモニターの構造強化もできるので、移動や回転時もより安心。思い通りの空間利用と角度調整機能を可能にします。

受付カウンターのモニターとしてM505をアームに固定している写真

様々な場所でお使いいただけます

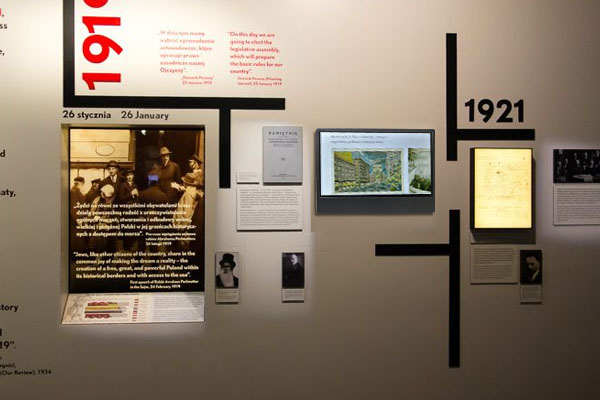

展示スペースでGeChicモバイルモニターを設置して映像を表示している写真

ショッピングモールのデジタル看板
VESA壁掛け部品で取り付けて陳列エリアで情報展示

工場の製造ラインのモニターとしてGeChicモバイルモニターを組み込んだ写真

工場の製造ライン
製造ラインへの組込みで省スペース

医療用ワゴンにGeChicモバイルモニターを取り付けた写真

医療用ワゴン
ナースカートに取り付けて機動性アップ

サーバーラックにモニターを組み込んだイメージ画像

サーバーラック
ラックやボックスへの安全な固定が可能

  • M505 VESA 100アルミ合金ブラケットは別売です。

On-Lap M505シリーズの製品特長

  • 15.6インチモバイルモニター
  • パネル解像度1920×1080
  • 視野角(水平/垂直)は170°
  • HDMI-Aポートを採用しているため、スティック型PCや家庭用ゲーム機とも連携可能
  • 後部ケーブル接続
  • 別売VESAマウントキットを使用してモニターアームへの取り付けも可能
  • HDMI経由での音声入力が可能。ステレオスピーカ内蔵でマルチメディア用途にも対応可能
  • HDMIによる映像入力に標準対応
  • 最大8台までのHDMIループ機能
  • PCからのUSB Type-Cによる給電と充電器からの給電の選択が可能
  • HDMIケーブル、USB Type-Cケーブル、USB-C to USB-A アダプターが標準付属

製品仕様

On-Lap M505T(タッチ機能有り)

基本仕様

サイズ
15.6インチ(16:9ワイド)
バックライト
LED
パネル種別
AASまたはADSDSパネル 、ノングレア液晶
※タッチパネル搭載のため、表面はグレア(光沢)処理となります。
最大解像度
1920×1080
輝度(最大値)
250 cd/m²
コントラスト比 (標準値)
700:1
視野角(水平/垂直)
170°/170°
最大表示色数
1677万色 フルカラー
応答速度(標準値)
15 ms
ブルーライト低減機能
あり
タッチパネル
あり
デジタル映像入力
HDMI-A
USB Type-C(DP Alt Mode)
アナログ映像入力
なし
音声出力
ヘッドホンジャック(3.5mm)
スピーカー(最大1.5W)×2
HDCP対応
あり
バッテリー
なし
電源
USB Type-C
電源仕様 (最大輝度設定時)
5V-2A
付属品
HDMI-A to HDMI-A ケーブル 1.2m
USB Type-C ビデオケーブル 1.0m
USB Type-C to USB-A アダプター
5V-2A 電源アダプター
ユーザーマニュアル
別売オプション
VESA 100 アルミニウム合金ブラケット
備考
本製品を使ってNintendo SwitchをTVモードで遊ぶには、Nintendo Switchドックが必要です。
Nintendo Switch本体と本製品をUSB Type-Cケーブルだけで接続することはできません。
HDMI映像入力時には、Type-CケーブルでOn-Lap M505TのUSB-CポートとホストPCのUSB-Cポートを接続し、電源入力およびタッチ操作信号の入力が必要です。

法令関連

電気用品安全(PSE)
PSE対応
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応

On-Lap M505E(タッチ機能無し)

基本仕様

サイズ
15.6インチ(16:9ワイド)
バックライト
LED
パネル種別
AASまたはADSDSパネル 、ノングレア液晶
最大解像度
1920×1080
輝度(最大値)
250 cd/m²
コントラスト比 (標準値)
700:1
視野角(水平/垂直)
170°/170°
最大表示色数
1677万色 フルカラー
応答速度(標準値)
15 ms
ブルーライト低減機能
あり
タッチパネル
なし
デジタル映像入力
HDMI-A
USB Type-C(DP Alt Mode)
アナログ映像入力
なし
音声出力
ヘッドホンジャック(3.5mm)
スピーカー(最大1.5W)×2
HDCP対応
あり
バッテリー
なし
電源
USB Type-C
電源仕様 (最大輝度設定時)
5V-2A
付属品
HDMI-A to HDMI-A ケーブル 1.2m
USB Type-C ビデオケーブル 1.0m
USB Type-C to USB-A アダプター
5V-2A 電源アダプター
収納ケース(15A2)
ユーザーマニュアル
別売オプション
VESA 100 アルミニウム合金ブラケット
備考
本製品を使ってNintendo SwitchをTVモードで遊ぶには、Nintendo Switchドックが必要です。
Nintendo Switch本体と本製品をUSB Type-Cケーブルだけで接続することはできません。

パッケージサイズ

幅(W)
44cm
奥行(D)
5.2cm
高さ(H)
35cm
重量
2.5kg

本体サイズ

重量
1.168kg

法令関連

電気用品安全(PSE)
PSE対応
電波法(TELEC認証)
対象外
RoHS対応
RoHS対応
