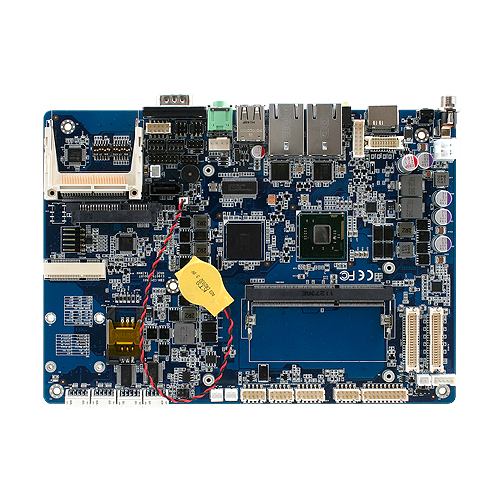

Intel® Cedarview Atom™ 5.25”ミニモジュール
Intel® NM10 Expressチップセット搭載
・JAN/UPC:4719552736508
・メーカー型番:EBM-CDV-D255-A1TR
・TEKWIND型番:AVA-EBM-CDV-D255-A1TR
・オンボードIntel® Cedarview-M/ Cedarview-D DC/
N2800/ D2550 サポート
・ Intel® NM10 Expressチップセット搭載
・ オンボード1GB DDR3、最大2GB DDR3 800/1066MHz
SDRAM対応, 1 204ピン DDR3 SODIMM、最大2GB対応
・ デュアルディスプレイ, 2チャンネル18/ 24-bit LVDS, HDMI
・ タッチパネルモジュール内蔵
・ 5.1-ch オーディオ、デュアル Intel® Gigabit イーサネット
・ 1 Mini PCIeカード (mSATA対応)
・ 1 SATA, 6 COM, 8 USB 2.0, 16-bit GPIO
・ 寸法: 203mm x 146mm
製品についてお気軽にお問い合わせください
この製品を問い合わせるスペック
System
BIOS | AMI 16Mbit SPI BIOS |
---|---|
CPU | Onboard Intel® Cedarview-M/ Cedarview-D DC (Co-layout) N2800/ D2550 |
Expansion | 1 x Mini PCIe Slot (Share USB 3 and SATA); 1 x SIM Card Slot (3G Module Via Mini PCIe Slot) |
H/W Status Monitor | Monitoring System Temperature, Voltage, and Cooling Fan Status with Auto Throttling Control |
I/O Chip | E/C IT8518E |
SSD | One CompactFlash Type I/II Socket |
System Chipset | Intel® NM10 Express Chipset |
System Memory | One 204-pin SODIMM Supports Up to 4GB DDR3 1066MHz SDRAM |
Watchdog Timer | Reset: 1 ~ 255min. and 1sec. or 1min./step |
I/O
DIO | 8-bit GPI, 8-bit GPO (PCA9555) |
---|---|
MIO | 1 x SATA Connector (7+15-pin), 2 x RS-232/422/485,4 x RS-232, 1 x K/B & Mouse (Co-lay with LAN2), HDMI, VGA in Wafer |
USB | 8 x USB 2.0 Ports |
Display
Chipset | Intel® Cedarview Integrated Graphics |
---|---|
Multiple Display | CRT + LVDS, HDMI + LVDS, CRT + HDMI |
Resolution | CRT Mode: 1920 x 1200 @ 60Hz; LCD/Simultaneous Mode : 1366 x 768 @ 60Hz (CDV-M), 1400 x 900 @ 60Hz (CDV-D) |
VGA/LCD Interface | Dual-channel 18/ 24-bit LVDS (with eDP) |
Audio
AC97 Codec | Realtek ALC892 Supports 5.1 CH Audio |
---|---|
Audio Interface | Mic-in, Line-in, Line-out |
Ethernet
Ethernet Interface | 10/ 100/ 1000 Base-Tx Gigabit Ethernet Compatible |
---|---|
LAN | Dual Intel® 82574L PCIe Gigabit Ethernet |
Mechanical & Environmental
Operating Humidity | 0% ~ 90% Relative Humidity, Non-condensing |
---|---|
Operation Temperature |
0 ~ 60°C (32 ~ 140°F) |
Power Requirement | +12V ~ +26V |
Power Type | AT Single +12~28V Power Input/ ATX, Optional +24V Input (Inverter Still +12V Out) |
Size ( L x W ) | 8" x 5.75" (203mm x 146mm) |
Storage Temperature | -40 ~ 75°C (-40 ~ 167°F) |
Weight | 0.55lb (0.25kg) |
Touch Screen Interface (Optional)
Chipset | EETI ETP-CP-S458XRU Support 4/ 5-wire |
---|---|
Touch Screen Interface |
USB (4), With 5-pin 2.0mm Box Header (Can be Selected to Support 4/ 5-wire Touch Screen) |
